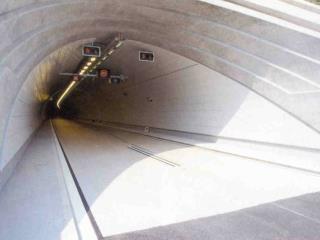

  1. Utilisation des matériauxd’excavation de tunnels dans le domaine routierEtat des connaissances actuelles

  2. Recherche avec l'appui de l'OFROU • Institut des Sols, Roches et Fondations • Prof. F. Descoeudres Laboratoire de mécanique des roches • Prof. A.-G. Dumont Laboratoire des voies de circulation • Prof. A. Parriaux Laboratoire de géologie • Prof. L. Vulliet Laboratoire de mécanique des sols • M. Dysli, P. Robyr, M. Fontana, G. Franciosi

  3. Problématique • Nombreux projets de tunnels prévus • 50% des 200 km d'autoroute à construire • 80 millions de m3 sur 10 à 15 ans • Difficultés croissantes de mise en dépôt • Restriction dans l'exploitation des carrières et gravières • Réduction des transports de matériaux par le recyclage • Application des principes du développement durable

  4. La situation • Pas de méthodologie rationnelle mais des études au coup par coup • Un fort potentiel d'emploi dans des techniques routières (béton, enrobé, couches de fondation, remblais, etc) • Une éventuelle adaptation des méthodes d'excavation

  5. Quantité de matériaux recyclables

  6. Buts de la recherche • établir un état des connaissances actuelles en la matière, basé notamment sur : • la nature géologique des massifs excavés, • les caractéristiques mécaniques des déblais compte tenu du mode d'excavation, • les méthodologies utilisées pour les essais nécessaires à la caractérisation des déblais, les critères et les tests pour le traitement éventuel des matériaux • dégager les solutions d'emploi les plus intéressantes déjà réalisées ou envisagées • servir de base à la rédaction d'un guide méthodologique

  7. Quelques difficultés • Variabilité pétrographique, tri sélectif • Microfissuration par les explosifs • Forme plutôt plate et allongée (tunnelier)

  8. Variabilité pétrographique

  9. Carte géologique générale de la Suisse

  10. Tri sélectif • Selon le mode d'excavation (explosif, tunnelier, haveuse) • Par ULH: • Regroupement d'ULH non contiguës mais cependant semblables • Volume minimum une unité lithologique homogène est un ensemble de roches contiguës dont la composition minéralogique et les propriétés géotechniques sont semblables

  11. Exemple des formations rocheuses du Jura • Découvrir le potentiel de la méthode • Complexité du tri sélectif en ULH • Propriétés et caractéristiques pour une utilisation en technique routière • Aptitude techniques des différentes formations

  12. Aptitude technique des principales formations calcaires du Jura

  13. Modes d'excavation

  14. Modes d'excavation • Explosif • Quantité d'explosifs • Discontinuités du massif rocheux • Etat de contrainte initial • Tunnelier • Dimension fonction de l'espace entre mollettes • Forme plutôt plate • Haveuse • Roches tendres • Relativement cubique

  15. Première évaluation à l'excavation • Pétrographie • Dureté • Los Angeles, • Essai de broyabilité LCPC • Teneur en matières polluantes

  16. Forme

  17. Sélection au front non Matériaux utilisables ? Indices de changements du matériau excavé ? oui non oui Essais de broyabilité et/ou de charge ponctuelle Essais systématiques (suivi de la qualité) Caractéristiques mécaniques suffisantes ? non oui Analyse pétrographique et/ou essai d’alcali-réaction Matériau adapté pour la fabrication de granulats ? non oui Mise en décharge Traitements Tri sélectif : Lötschberg et Gothard

  18. Traitements • Sans traitement • Création de remblais • Granulats à béton • Traitements • Transport et mise en dépôt (préconcassage, mouillage, agglutination) • Concassage (type de concasseur, granulométrie, forme, angularité) • Tamisage et lavage

  19. Paramètres de quantification • La pétrographie • La granulométrie • La forme • La propreté • L'angularité • La dureté

  20. Exigences - Caractéristiques

  21. Exigences - Essais

  22. Situation – Enquête en 1999 • 87 ouvrages répertoriés et documentés • Seulement 17 ont produit des granulats • 14 ont été analysés en détails

  23. Répartition géographique Cleuson-Dixence / VS Crapteig / GR Vernayaz / VS Géronde / VS Gorgier / NE Grauholz / BE Lötschberg (sud) / VS Mt Terri / JU Plantzette / VS Sauges / NE Vereina (nord) / GR Vernier / GE Vue-des-Alpes / NE Zürcher S-Bahn / ZU Ruggen / BE Giessbach / BE Chüebalm / BE Sengg / BE Mappo-Moretina / TI

  24. Motivation

  25. Taux de réutilisation

  26. Evaluation de la qualité des matériaux après traitement

  27. Types d'utilisation

  28. Impact sur l'environnement

  29. Conclusions • L'utilisation des matériaux de tunnel est en forte expansion • Les bilans économiques et écologiques sont généralement positifs • Il manque une méthodologie générale • Les bases normatives sont insuffisantes
