Петров Андрей Владимирович, НИЦ CALS- технологий «Прикладная логистика»

1. Автоматизация задач информационного сопровождения процессов эксплуатации Петров Андрей Владимирович, НИЦ CALS-технологий «Прикладная логистика»

2. Учет средств МТО • Оперативное планирование МТО • Планирование технического обслуживания • Анализ технического состояния • Поиск и устранение неисправностей • Оценка надежности План эксплуатации Сведения об объектах в эксплуатации Сведения о состоянии объектов (формуляр, паспорт) Сведения о процессах (документация)

3. Система учета состояния объекта Формуляр Паспорт Паспорт Паспорт Паспорт Паспорт Паспорт Система учета средств МТО В эксплуатации Борт 503 Регулятор 881200–2 Клапан МКВ–203А … … Фильтр 8Д2.966.512–06 На складе Цилиндр ограничения хода Агрегат управления АУ46–05 … … Электропневмоклапан 702800

4. Разделы бумажного формуляра Статические Динамические 1. Правила ведения формуляра 2. Основные технические данные 3. Индивидуальные особенности 4. Комплектность 5. Данные приёмосдаточных испытаний 6. Ресурсы, сроки службы, сроки хранения и их изменения 7. Свидетельство о приёмке 8. Консервация и расконсервация 9. Движения изделия в эксплуатации 10. Учёт работы 11. Выполнение регламентных работ 12. Выполнение работ по бюллетеням и указаниям 13. Проведённые работы и текущий ремонт 14. Сведения о контрольных испытаниях 15. Ремонт 16. Заметки по эксплуатации и хранению 17. Контроль состояния изделия и ведения формуляра

5. Электронный формуляр изделия Эксплуатационная структура изделия АВПКО Самолет Шасси СУ Двигатель Гидронасос Колесо Горизонткомпас • Ресурсы • Учет работы • Учет проведения регламентных работ • КУН, КУИ • … … Модель данных электронного формуляра аналогична модели данных PDM системы с расширением атрибутивной части

6. А А А Эксплуатационная документация (AECMA 1000D) КОМПЛЕКТ ТИПИЗИРОВАННЫХ ЭЛЕКТРОННЫХ ДОКУМЕНТОВ (МОДУЛЕЙ ДАННЫХ), С ПРИСВОЕННЫМИ ИМ КОДАМИ СТАНДАРТИЗОВАННОГО ВИДА Перечень действующих модулей данных [AI-A-21-30-00-00-118B] Модуль данных 1 «Общие сведения» ………… [AI-A-21-30-00-00-234B] Модуль данных … «Механическая очистка»

7. Эксплуатационная документация (AECMA 1000D) Состав эксплуатационной документации (типы модулей данных): • Техническое описание • Технология обслуживания • Поиск неисправностей • Регламент технического обслуживания • Каталог деталей и сборочных единиц • Руководство для оператораэкипажа

8. Регламент технического обслуживания 1) Изделия с ограниченным ресурсом Код модуля данных: YY-A-05-10-SS-NNA-000A-A Код системы и подсистемы 2) Плановые регламентные работы Код модуля данных: YY-A-05-20-SS-NNA-000A-A 3) Подготовки и контрольные осмотры

9. Сведения о неисправностях и способах их устранения (1) 1) Перечни неисправностей, которые обнаруживаются встроенной в изделие системой диагностики Код модуля данных: YY-A-YY-XX-00-NNA-411A-A YY-A-YY-XX-00-NNA-412A-A Код технологической карты с процедурой устранения неисправности 2) Перечни неисправностей, которые обнаруживаются техническим персоналом эксплуатирующей организации Код модуля данных: YY-A-YY-XX-00-NNA-413A-A

10. Сведения о неисправностях и способах их устранения (2) 2) Логические схемы поиска неисправности Код модуля данных: YY-A-YY-XX-00-NNA-4ZZA-A Код технологической карты с процедурой устранения неисправности

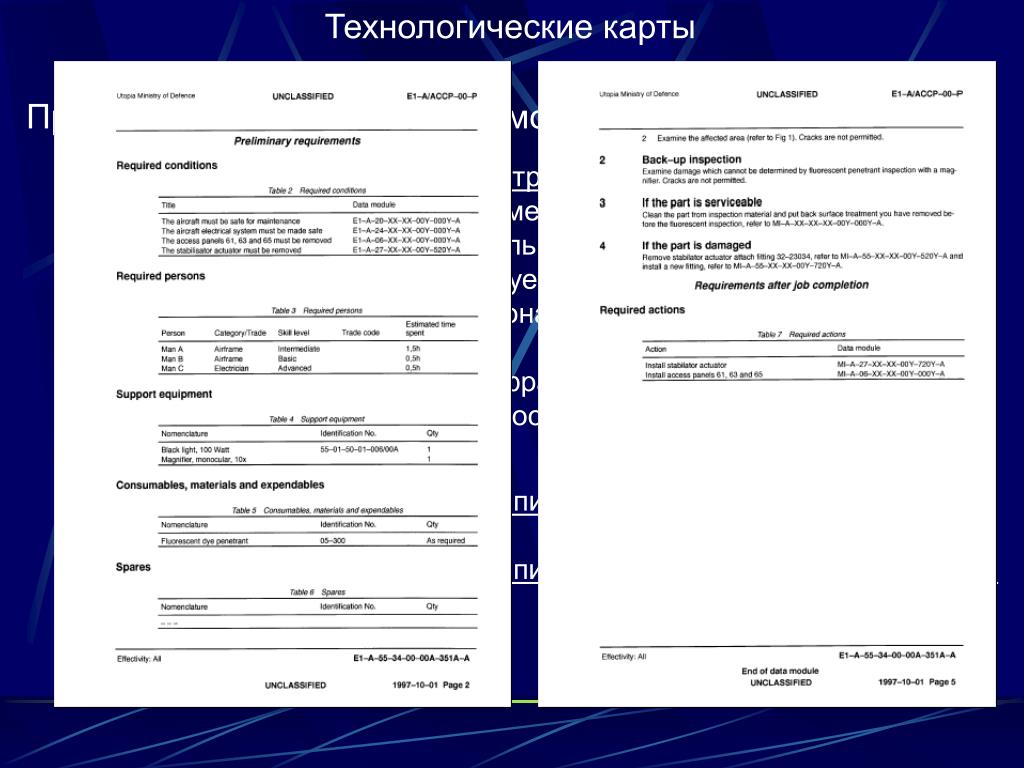

11. Технологические карты Процедурно-технологический модуль данных содержит: 1. Предварительные требования: - Перечень инструмента - Перечень контрольно-проверочной аппаратуры - Перечень расходуемых материалов - Количество персонала, его специализация и квалификация - Требования к инфраструктуре - Коды зон / мест доступа 2. Пооперационное описание выполняемых действий 3. Пооперационное описание действий, выполняемых по завершению работ

12. Формирование эксплуатационных баз данных АВПКО Электронный формуляр • Эксплуатационная структура изделия • Перечень модулей данных (DMRL) • Периодичность профилактических работ • Номенклатура и количество запчастей для устранения случайных отказов • Минимально допустимые уровни запасов на складе • Прогнозные значения объема партий поставок Электронная документация Регламент ТО Нормы расхода ЗЧ Система учета средств МТО

13. Автоматизация задач информационной поддержки эксплуатации

14. Регламент ТО Шифр Наименование Ресурс 45 FH Клапан 88.28-4 Цилиндр 70LDG КУ45-8 Оперативное планирование МТО (1) Регламент ТО: изделия с ограниченным ресурсом Коды модулей данных: YY-A-05-10-SS-NNA-000A-A ЭФО: Учет работы Изделие Наработка + = 30 FH 88.28-4 55 LDG КУ45-8

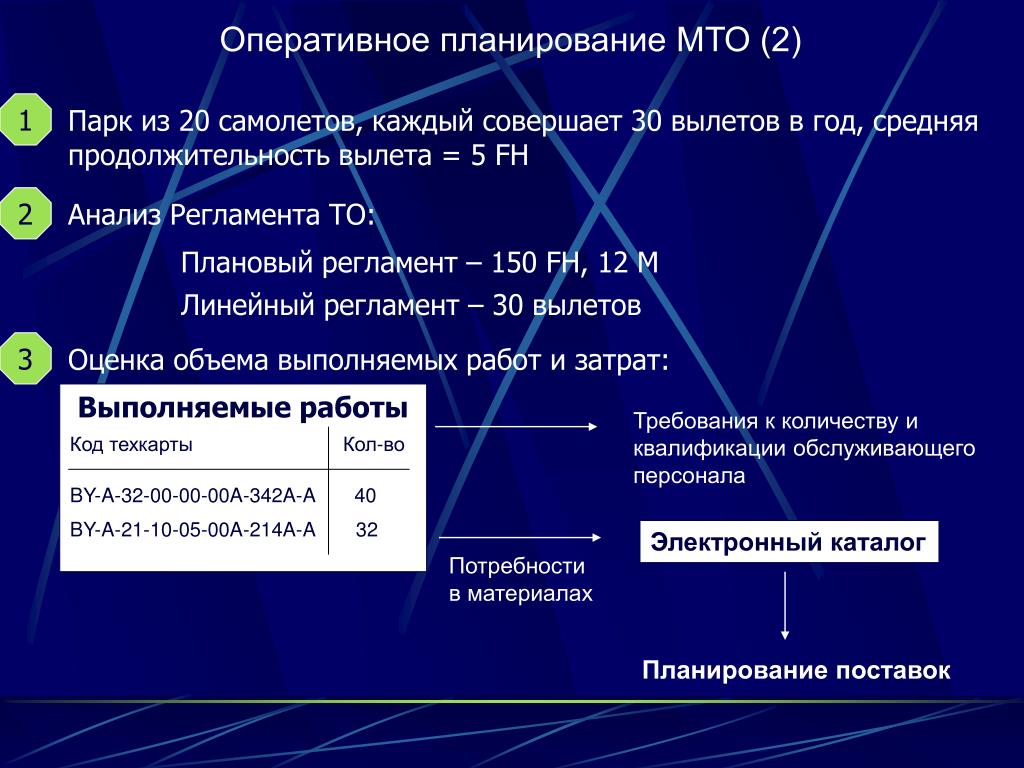

15. 1 2 3 Парк из 20 самолетов, каждый совершает 30 вылетов в год, средняя продолжительность вылета = 5 FH Анализ Регламента ТО: Оценка объема выполняемых работ и затрат: Плановый регламент – 150 FH, 12 M Линейный регламент – 30 вылетов Выполняемые работы Требования к количеству и квалификации обслуживающего персонала Код техкарты Кол-во BY-A-32-00-00-00A-342A-A 40 BY-A-21-10-05-00A-214A-A 32 Электронный каталог Потребности в материалах Планирование поставок Оперативное планирование МТО (2)

16. Планирование технического обслуживания 1 Посадка самолета 2 Занесение данных в ЭФО и анализ ЭЭД: Плановый регламент ТО ЭФО: Учет наработки Изделие Наименование Периодичность Изделие Наработка 45 FH Визуальный осмотр Шасси + = 60 FH Шасси Механическая очистка 120FH ВСУ 140 FH ВСУ А А А 3 Формирование задания на проведение ТО 4 Проведение ТО Набор техкарт

17. Поиск и устранение неисправностей 1 СОК: код отказа = 993-01 2 Анализ документации Коды модулей данных YY-A-YY-XX-00-NNA-411A-A Код технологической карты с процедурой устранения неисправности 3 Электронный формуляр Формирование КУН:

18. Логическая схема комплекса поддержки эксплуатации Регулятор Клапан … … Фильтр Цилиндр Агрегат … … Клапан Система планирования эксплуатации Система учета средств МТО Система планирования технического обслуживания Система оценки надежности Система планирования МТО Система поиска и устранения неисправностей Электронный формуляр (дело) изделия Электронная эксплуатационная документация Система ведения формуляра Система просмотра ИЭТР
