  1. Basis of data compression and digital image

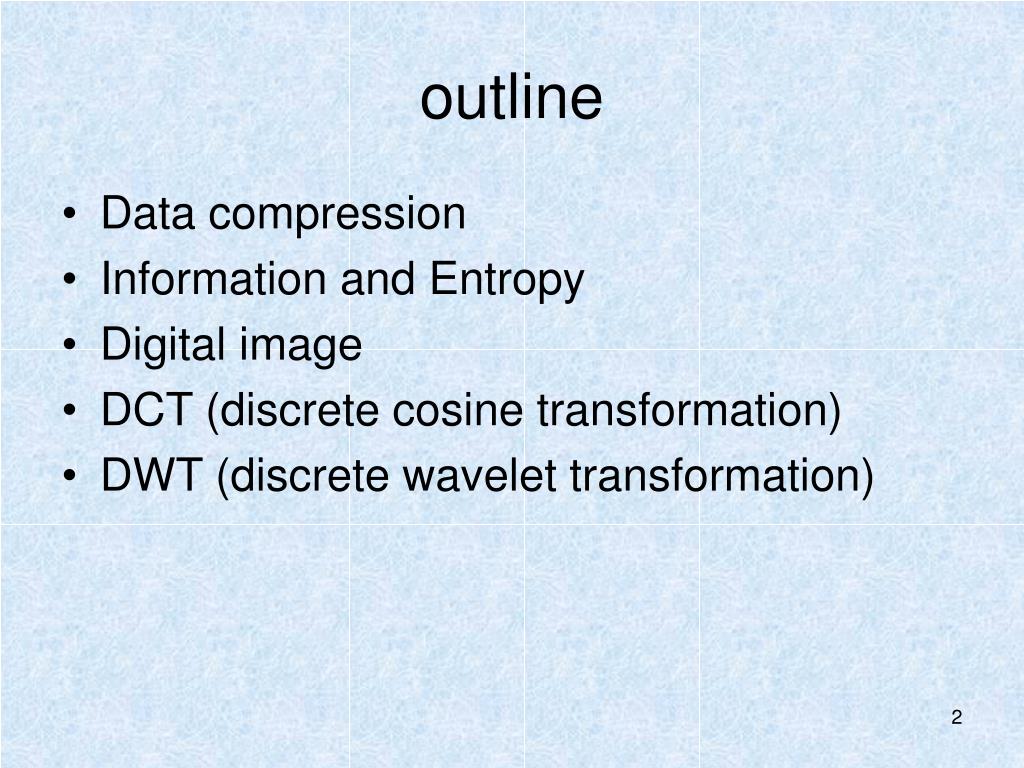

  2. outline • Data compression • Information and Entropy • Digital image • DCT (discrete cosine transformation) • DWT (discrete wavelet transformation)

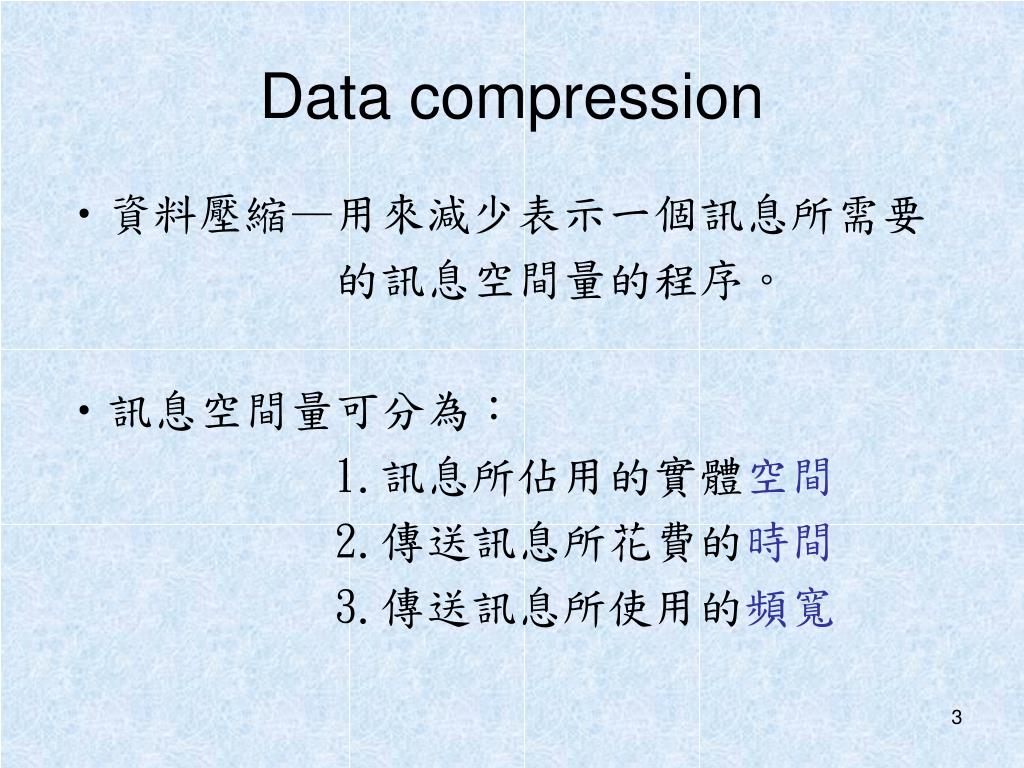

  3. Data compression • 資料壓縮—用來減少表示一個訊息所需要 的訊息空間量的程序。 • 訊息空間量可分為： 1.訊息所佔用的實體空間 2.傳送訊息所花費的時間 3.傳送訊息所使用的頻寬

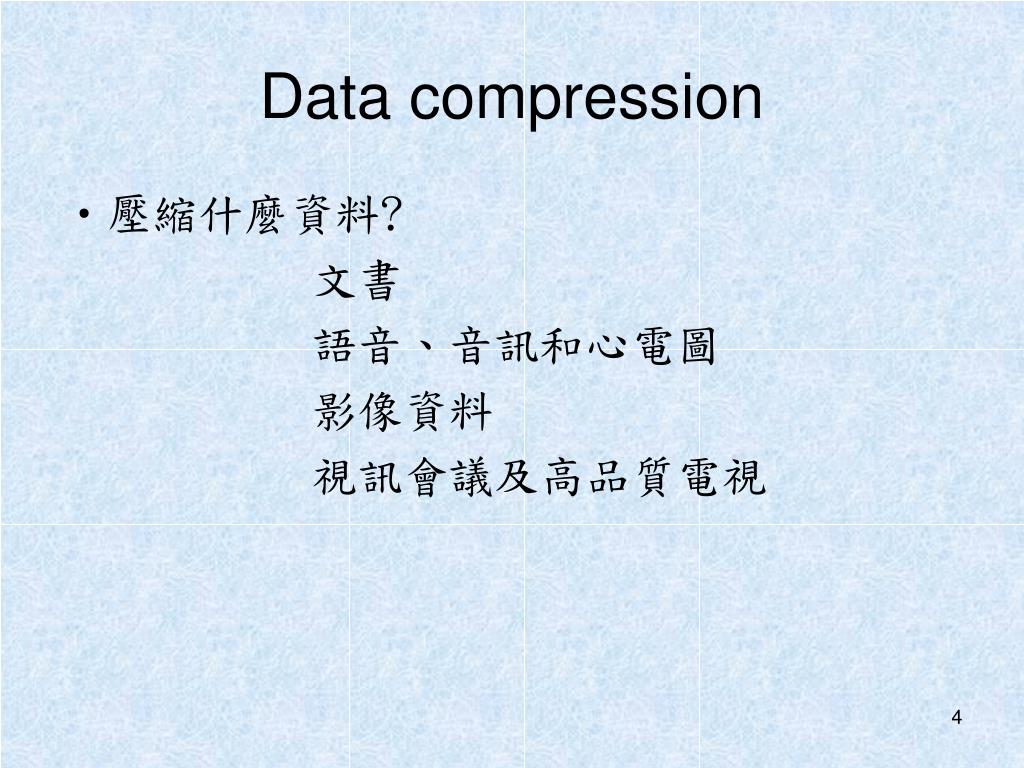

  4. Data compression • 壓縮什麼資料? 文書 語音、音訊和心電圖 影像資料 視訊會議及高品質電視

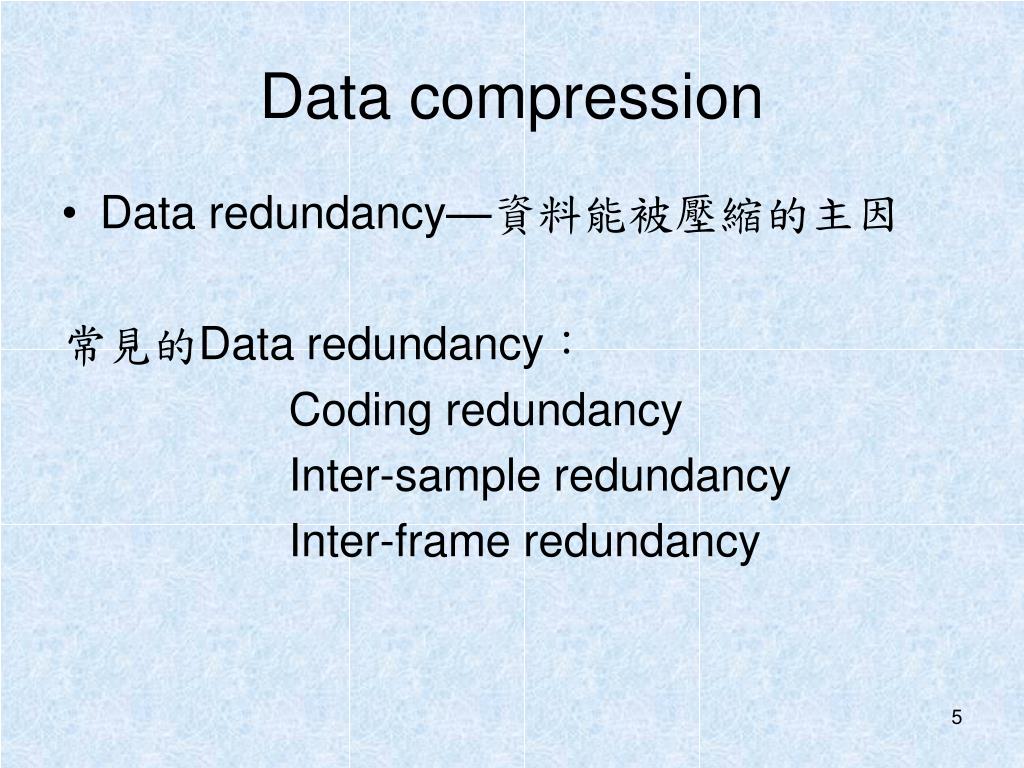

  5. Data compression • Data redundancy—資料能被壓縮的主因 常見的Data redundancy： Coding redundancy Inter-sample redundancy Inter-frame redundancy

  6. Data compression

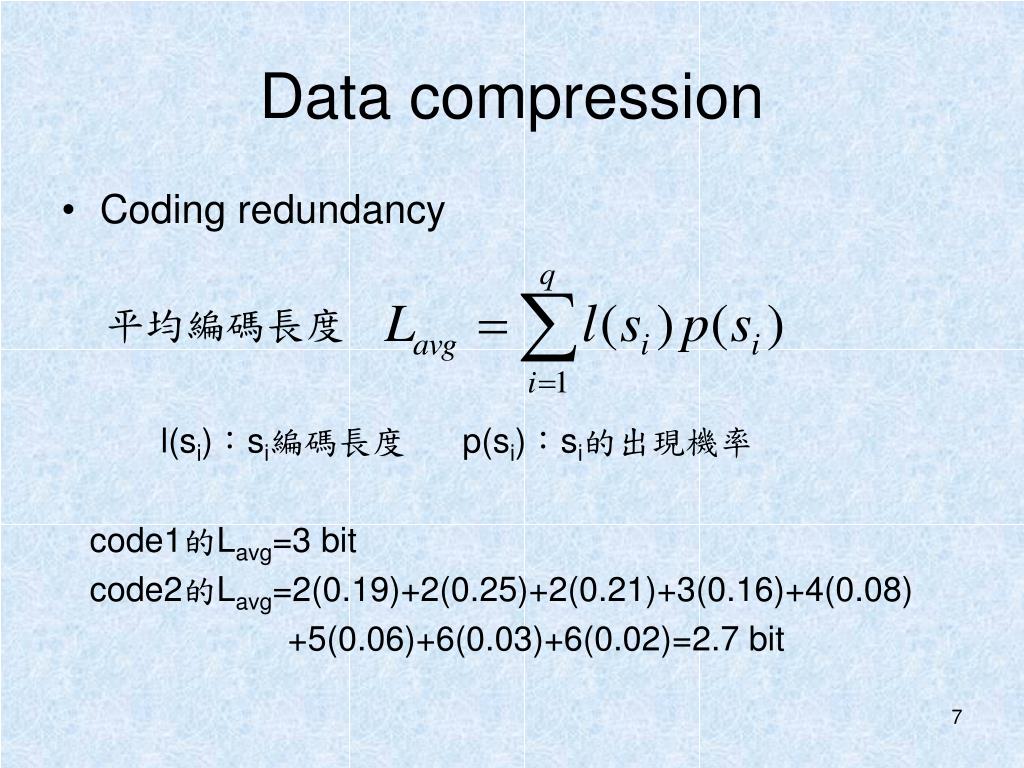

  7. Data compression • Coding redundancy 平均編碼長度 l(si)：si編碼長度 p(si)：si的出現機率 code1的Lavg=3 bit code2的Lavg=2(0.19)+2(0.25)+2(0.21)+3(0.16)+4(0.08) +5(0.06)+6(0.03)+6(0.02)=2.7 bit

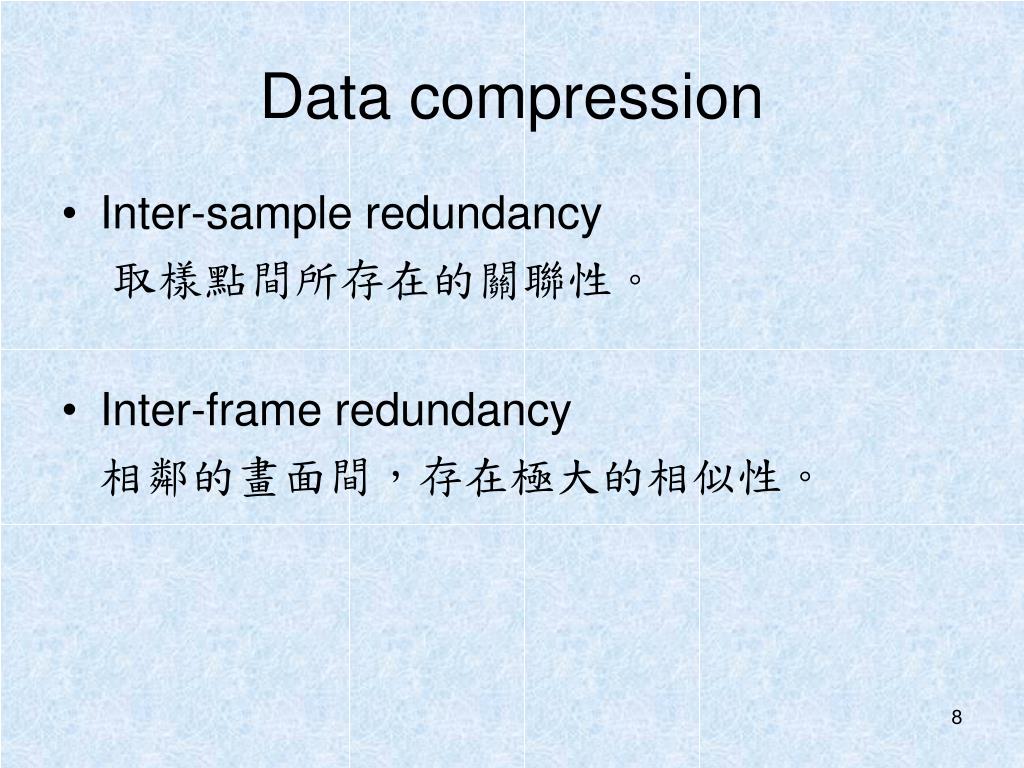

  8. Data compression • Inter-sample redundancy 取樣點間所存在的關聯性。 • Inter-frame redundancy 相鄰的畫面間，存在極大的相似性。

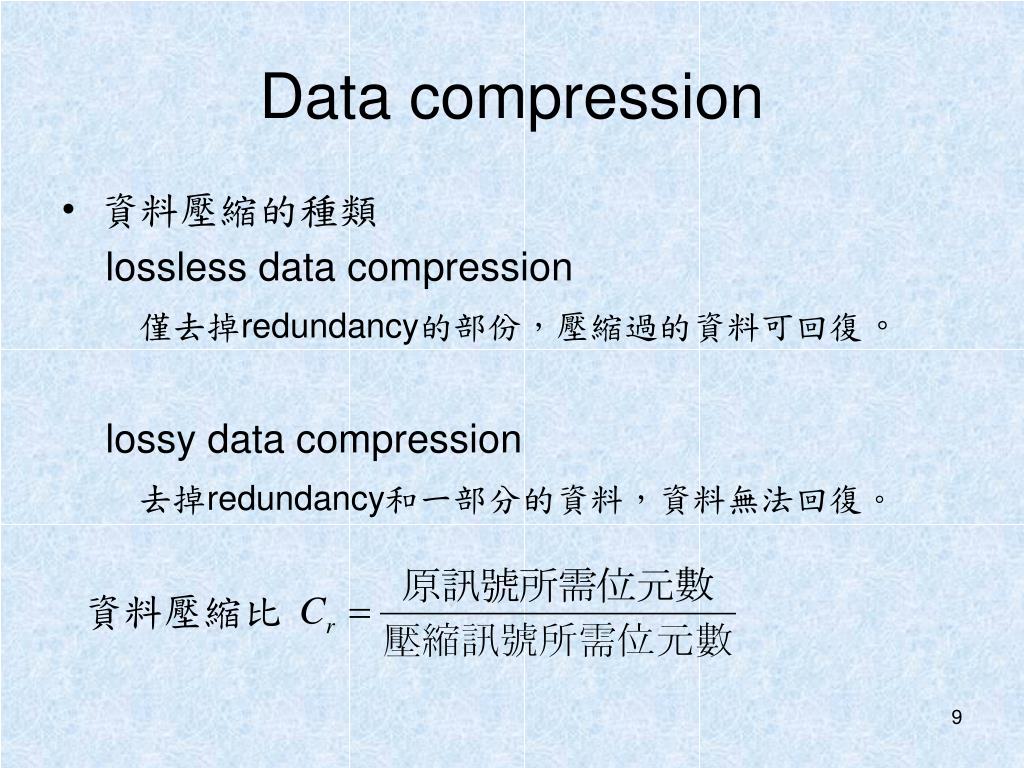

  9. Data compression • 資料壓縮的種類 lossless data compression 僅去掉redundancy的部份，壓縮過的資料可回復。 lossy data compression 去掉redundancy和一部分的資料，資料無法回復。 資料壓縮比

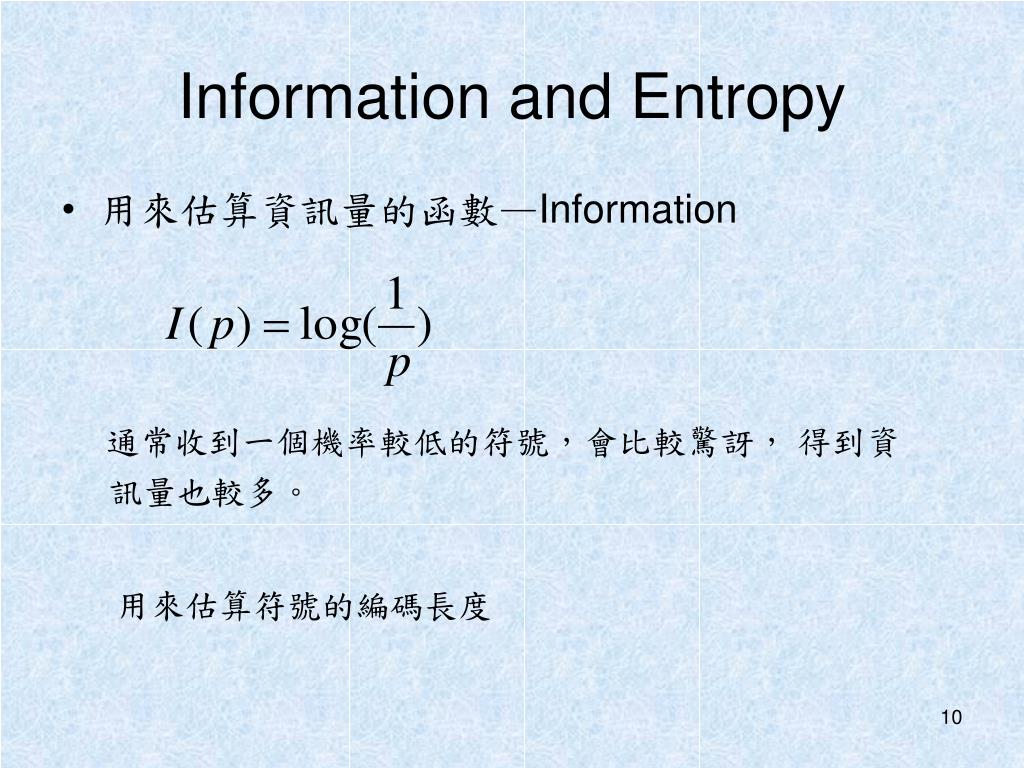

  10. Information and Entropy • 用來估算資訊量的函數—Information 通常收到一個機率較低的符號，會比較驚訝， 得到資 訊量也較多。 用來估算符號的編碼長度

  11. Information and Entropy 符號Si的所得的資訊量為I(Si) 平均所得的資訊量=Pi I(Si)=Pi log2(1/Pi) 對整個符號源平均所得的資訊量 =H2(S)

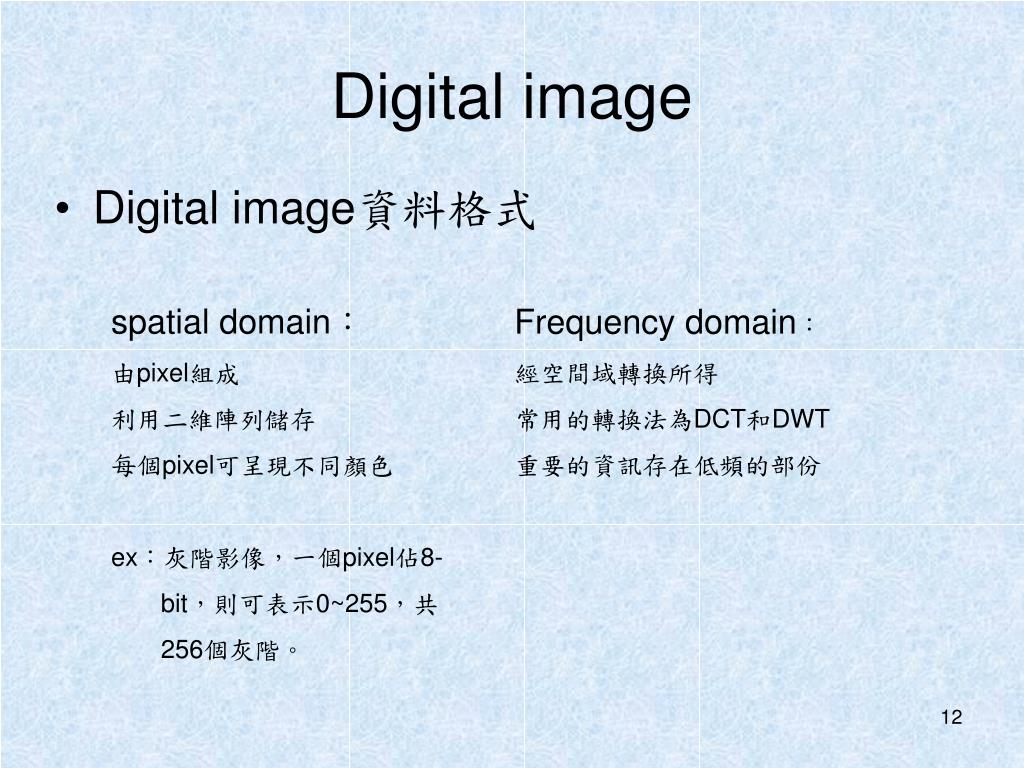

  12. Digital image • Digital image資料格式 spatial domain： 由pixel組成 利用二維陣列儲存 每個pixel可呈現不同顏色 ex：灰階影像，一個pixel佔8- bit，則可表示0~255，共 256個灰階。 Frequency domain： 經空間域轉換所得 常用的轉換法為DCT和DWT 重要的資訊存在低頻的部份

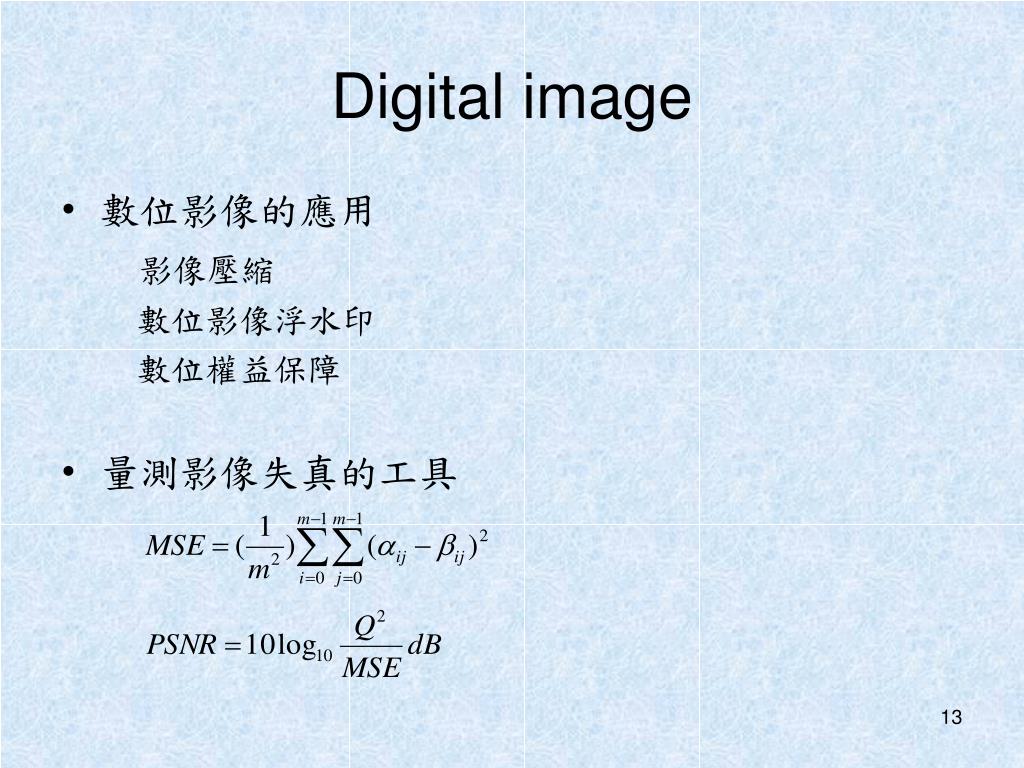

  13. Digital image • 數位影像的應用 影像壓縮 數位影像浮水印 數位權益保障 • 量測影像失真的工具

  14. Discrete Cosine Transformation • 將空間域轉成頻率域的一種方法 • 空間域轉頻率域—FDCT • 頻率域轉空間域—IDCT • 經FDCT和IDCT處理過的圖應該相等，或是誤差很小

  15. Discrete Cosine Transformation 空間域影像 頻率域影像 f(x,y)=O(x,y)-128 FDCT( f(x,y) | x=0 to N-1 ; y=0 to N-1) Pixel 對應位置基 頻波的倍數 (i,j) (X,Y) IDCT( D(i,j) | i=0 to N-1 ; j=0 to N-1) O(x,y)=f(x,y)+128

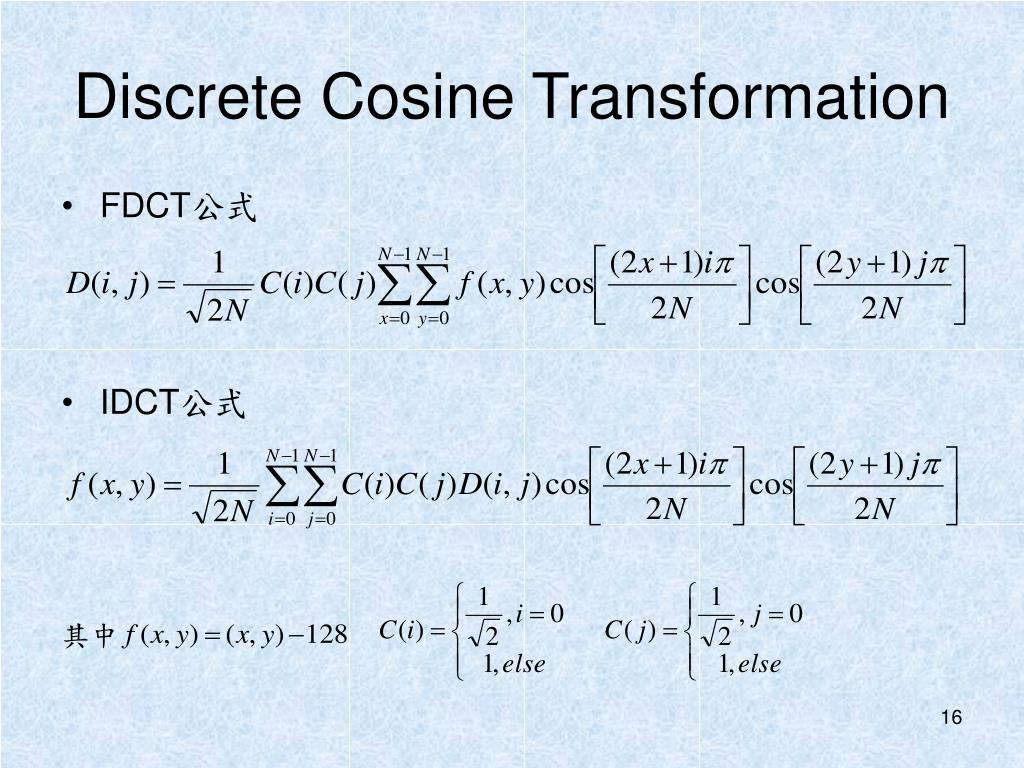

  16. Discrete Cosine Transformation • FDCT公式 • IDCT公式 其中

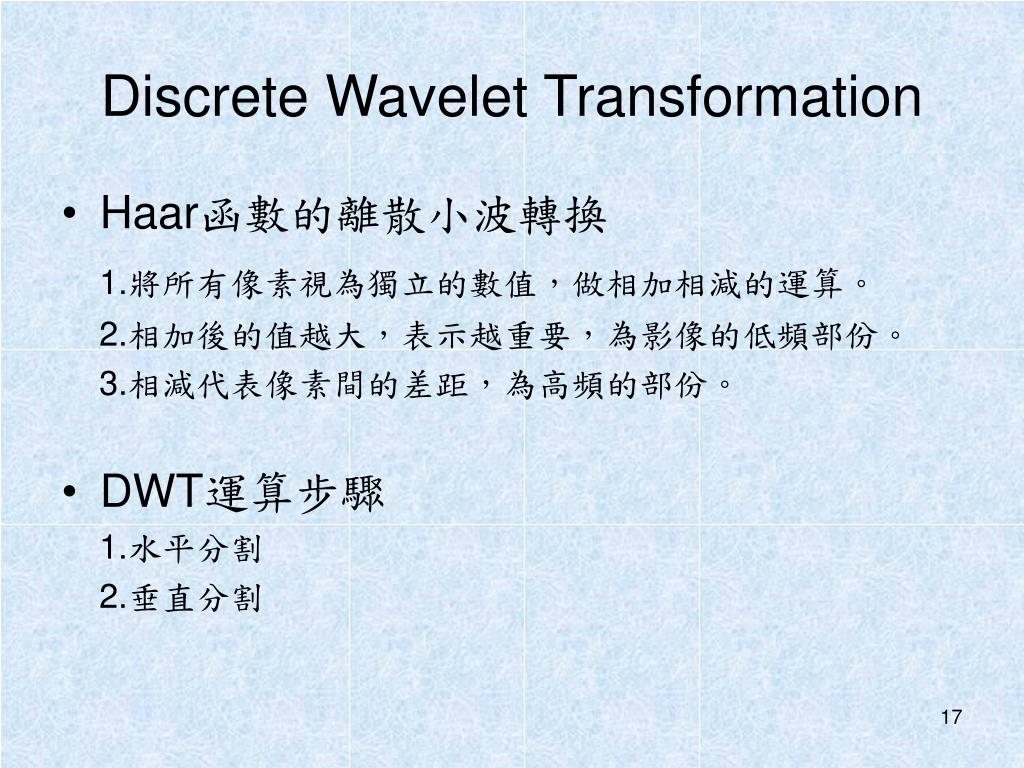

  17. Discrete Wavelet Transformation • Haar函數的離散小波轉換 1.將所有像素視為獨立的數值，做相加相減的運算。 2.相加後的值越大，表示越重要，為影像的低頻部份。 3.相減代表像素間的差距，為高頻的部份。 • DWT運算步驟 1.水平分割 2.垂直分割

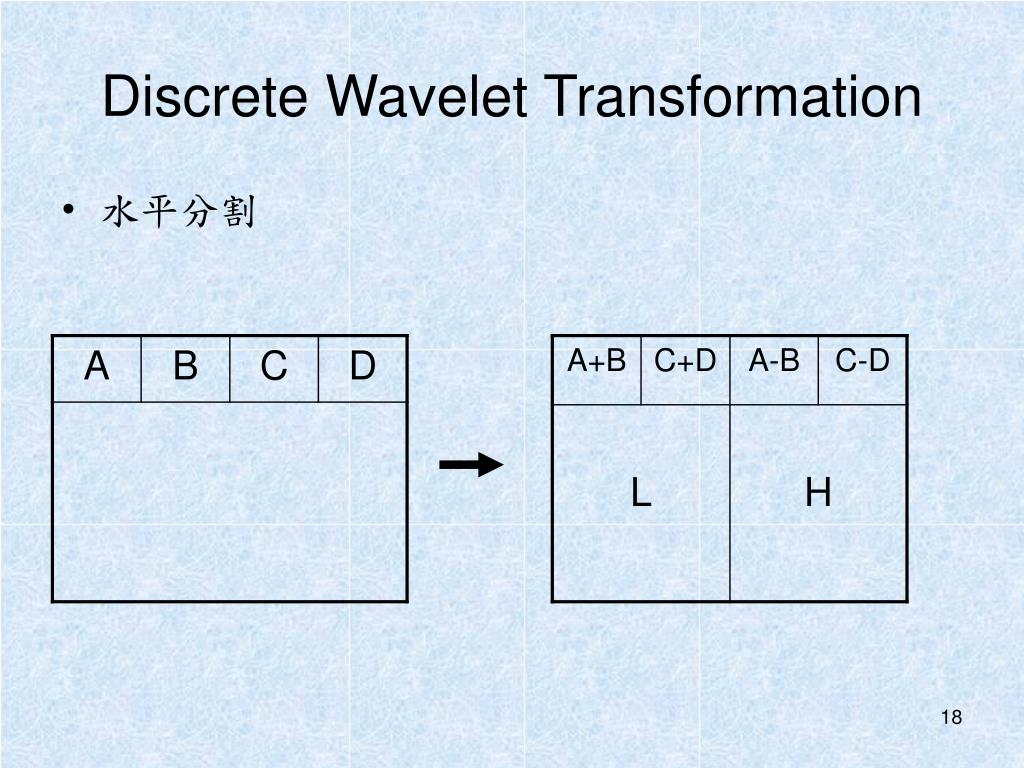

  18. Discrete Wavelet Transformation • 水平分割

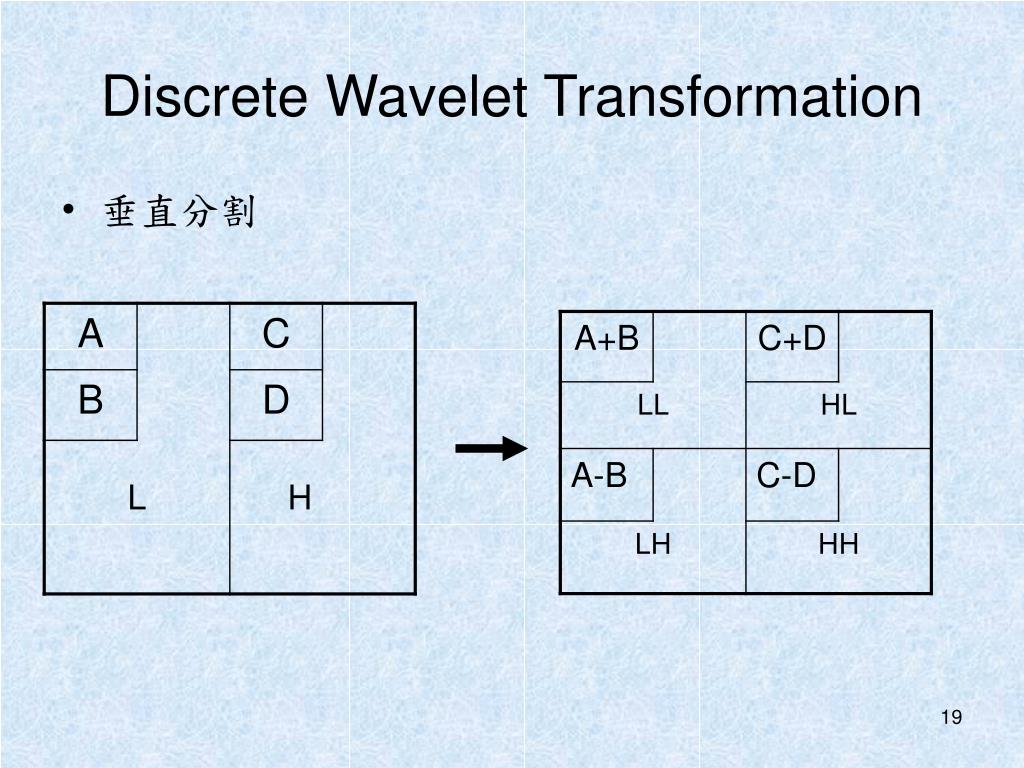

  19. Discrete Wavelet Transformation • 垂直分割

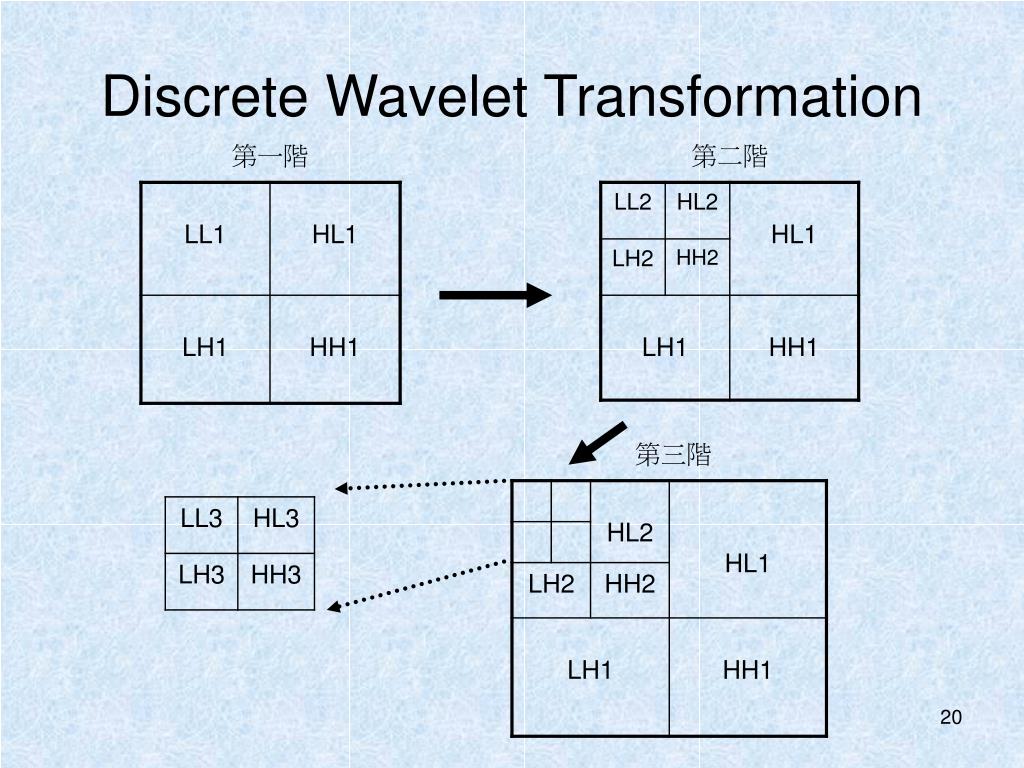

  20. Discrete Wavelet Transformation 第一階 第二階 第三階

  21. Discrete Wavelet Transformation • DWT係數的掃描順序 改善使用列的方式傳送影像所造成的問題 1.使用頻率域影像的特性 2.先傳送低頻的部份 3.再傳送中頻和高頻的部份 利用以上三點以達到漸進式影像的目的

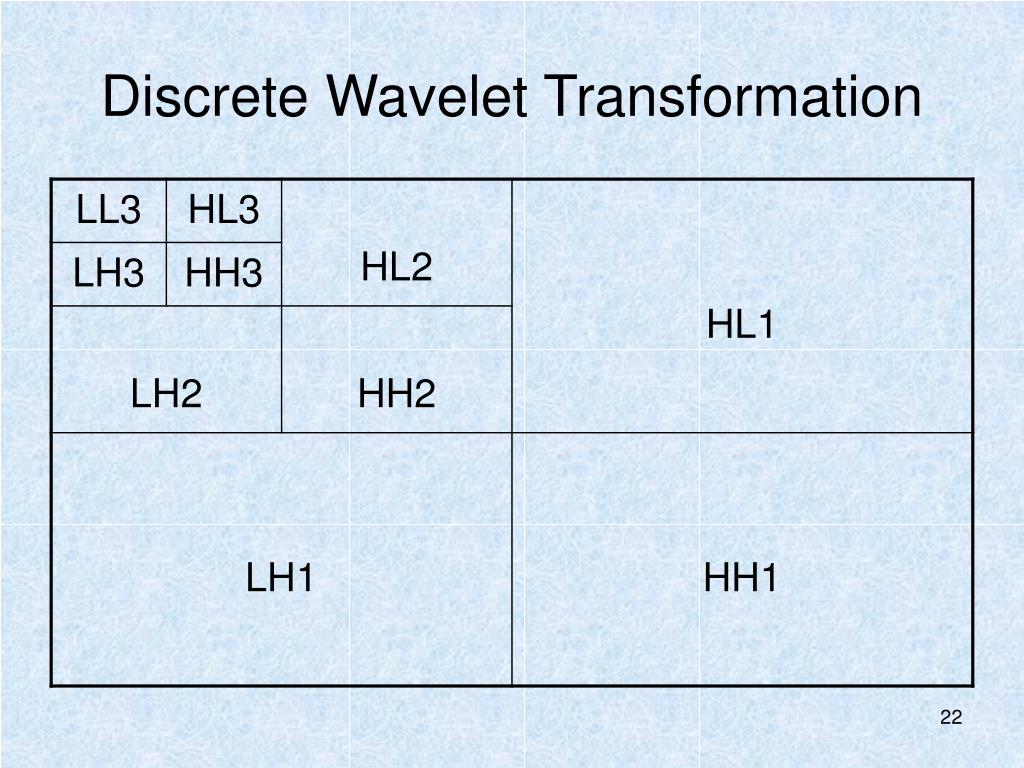

  22. Discrete Wavelet Transformation
