  1. CINEMATICA A cura CF Stefano Gilli

  2. IL RAPPORTATORE DI DIAGRAMMA LE SCALE PER LE DISTANZE E LE VELOCITA’ GLI ANGOLI LE DISTANZE e LE VELOCITA’

  3. 1° ESERCIZIO Posizionate due battute RADAR del bersaglio Calcolarne: ROTTA - VELOCITA’ - CPA DATI NOTI: ROTTA e VELOCITA’ PROPRI

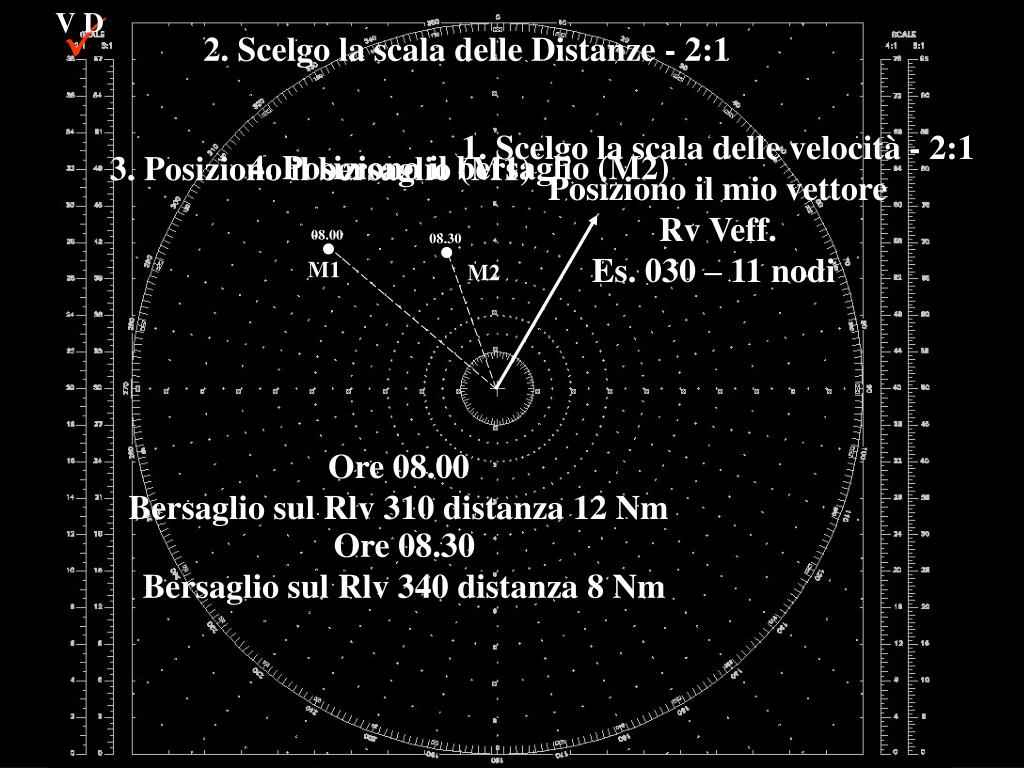

  4. V D 2. Scelgo la scala delle Distanze - 2:1 1. Scelgo la scala delle velocità - 2:1 Posiziono il mio vettore Rv Veff. Es. 030 – 11 nodi 4. Posiziono il bersaglio (M2) 3. Posiziono il bersaglio (M1) 08.00 08.30 M1 M2 Ore 08.00 Bersaglio sul Rlv 310 distanza 12 Nm Ore 08.30 Bersaglio sul Rlv 340 distanza 8 Nm

  5. D V 4. Traccio il percorso tra i due punti radar 5. Prendo con il compasso la distanza tra M1 e M2 6. Riporto la distanza M1 – M2 sull’opportuna scala 08.00 08.30 M1 M2 7. Noto il percorso relativo e il tempo impiegato Posso determinare la VELOCITA’ RELATIVA Vr = 6 Nm in 30 min = 12nodi Vr Che riporto sull’opportuna scala 6 Nm

  6. D V CALCOLO DEI DATI DEL CPA 8. Traccio la perpendicolare alla retta (M1e M2) passante per i l centro del rapportatore 9. Il punto di incontro mi rappresenta il CPA CPA 08.00 08.30 M1 M2 10. La perpendicolare mi indica il RILEVAMENTO del CPA La distanza dal centro mi indica la minima distanza

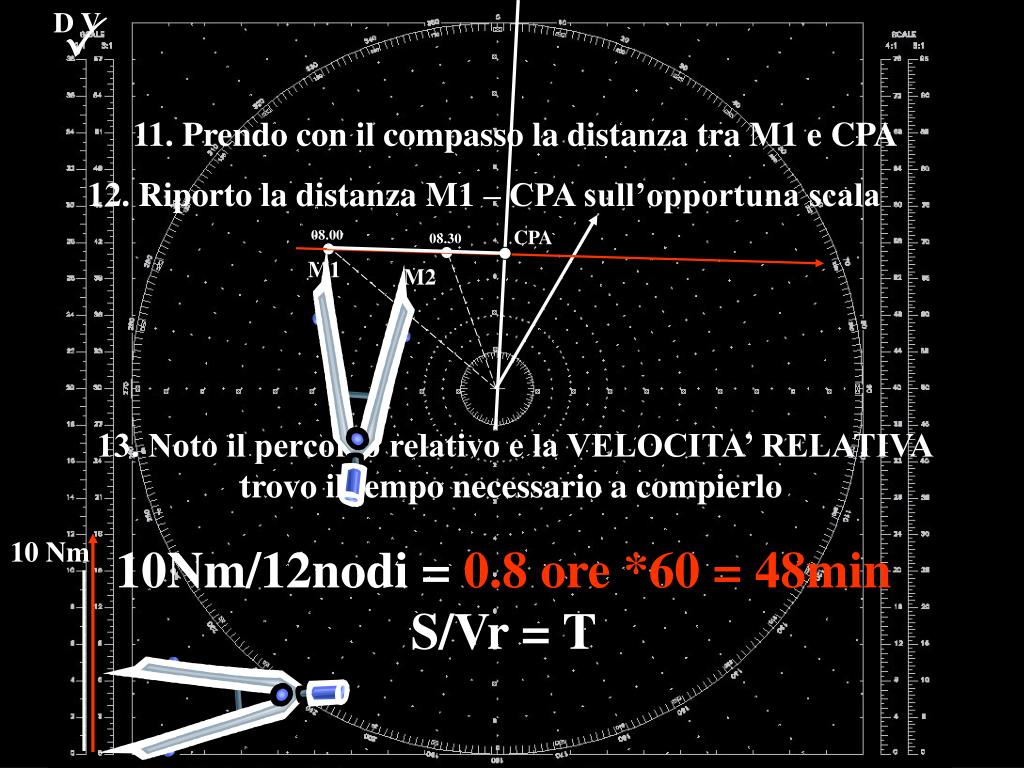

  7. D V 11. Prendo con il compasso la distanza tra M1 e CPA 12. Riporto la distanza M1 – CPA sull’opportuna scala CPA 08.00 08.30 M1 M2 13. Noto il percorso relativo e la VELOCITA’ RELATIVA trovo il tempo necessario a compierlo 10 Nm 10Nm/12nodi = 0.8 ore *60 = 48min S/Vr = T

  8. D V CALCOLO DEI DATI DEL Vn 14. Riportate il vettore relativo sul vettore proprio 15. Riportate un segmento che parte dal vettore proprio nella direzione dello spostamento relativo CPA 08.10 08.20 16. Prendete l’ampiezza della velocità relativa riportatela sul segmento partendo dal vettore proprio

  9. D V 17. Unite il centro del rapportatore con la cuspide del vettore trovato Vn = 062 – 19 Nodi Vr CPA 08.10 08.20 Vp Vn 18. Abbiamo così determinato: Rlv CPA - ora del CPA - distanza del CPA Rotta Nemico – Velocità Nemico Vettore Relativo

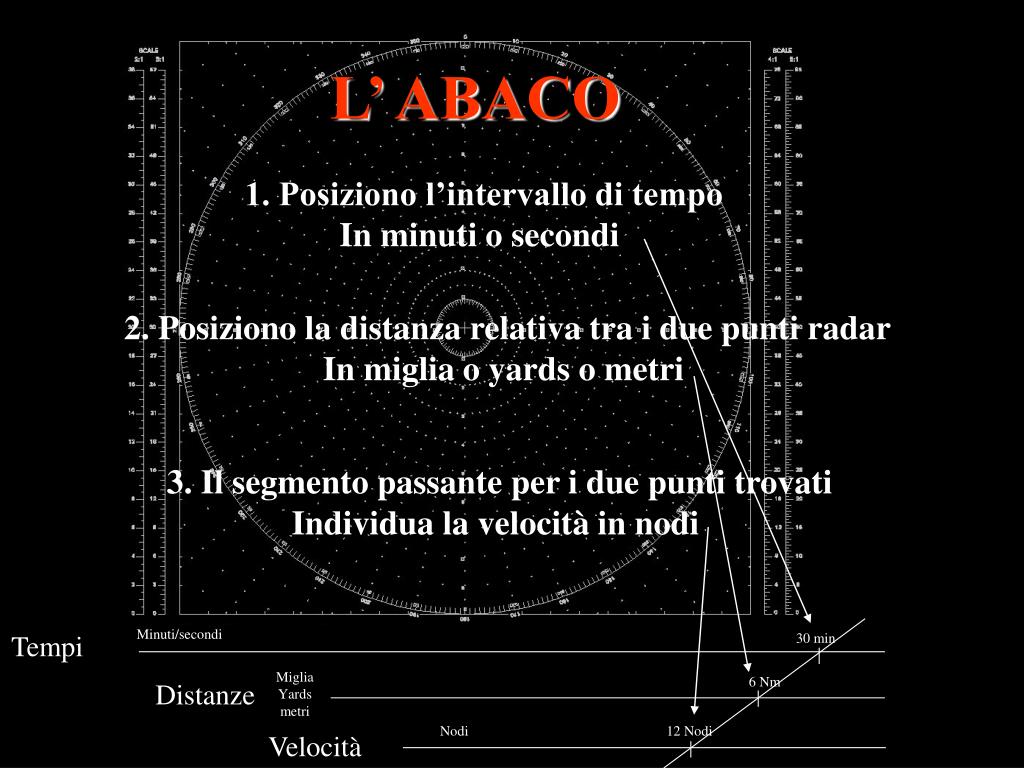

  10. L’ ABACO 1. Posiziono l’intervallo di tempo In minuti o secondi 2. Posiziono la distanza relativa tra i due punti radar In miglia o yards o metri 3. Il segmento passante per i due punti trovati Individua la velocità in nodi Minuti/secondi Tempi 30 min Miglia Yards metri 6 Nm Distanze Nodi 12 Nodi Velocità

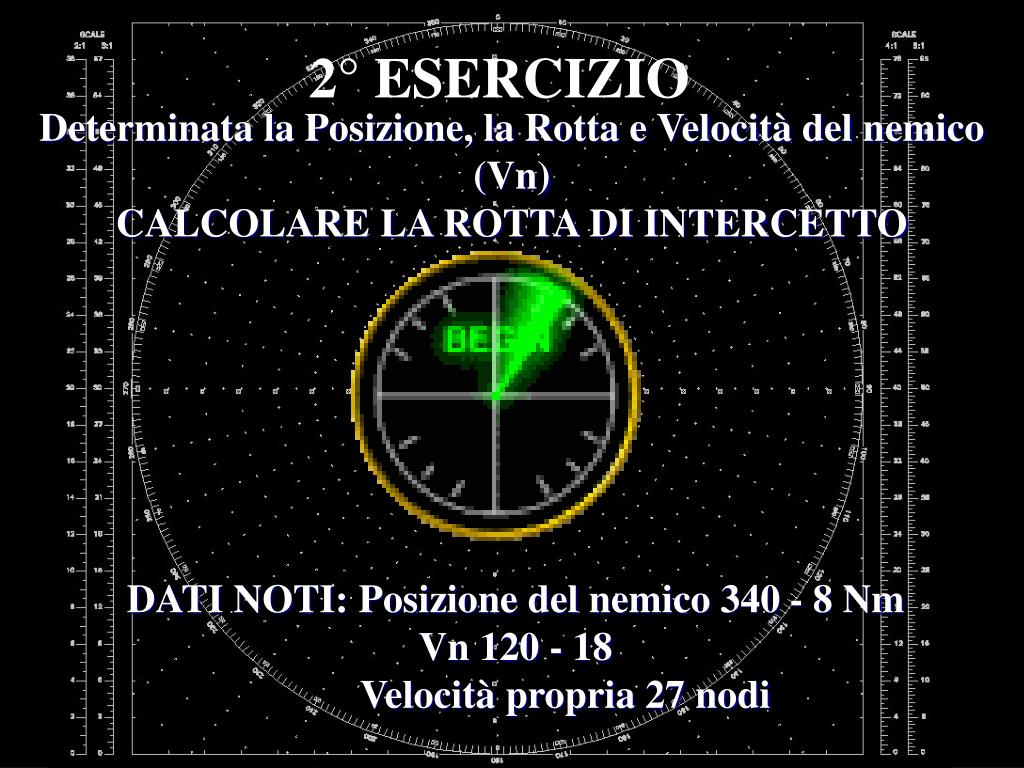

  11. 2° ESERCIZIO Determinata la Posizione, la Rotta e Velocità del nemico (Vn) CALCOLARE LA ROTTA DI INTERCETTO DATI NOTI: Posizione del nemico 340 - 8 Nm Vn 120 - 18 Velocità propria 27 nodi

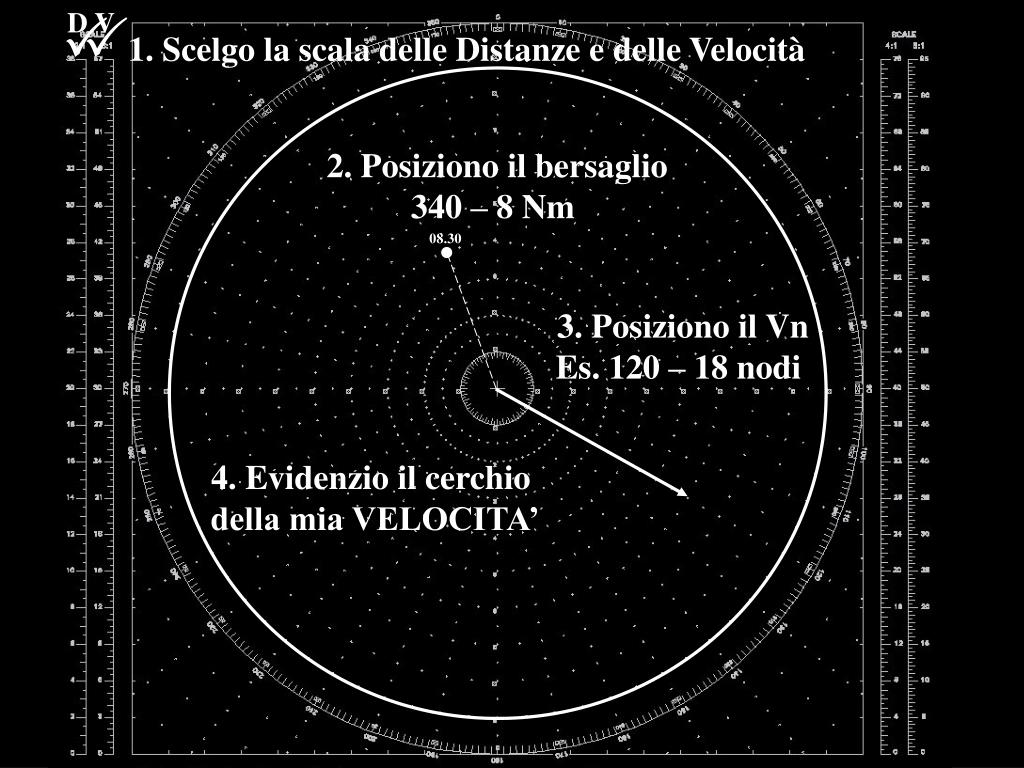

  12. D  V 1. Scelgo la scala delle Distanze e delle Velocità 2. Posiziono il bersaglio 340 – 8 Nm 08.30 3. Posiziono il Vn Es. 120 – 18 nodi 4. Evidenzio il cerchio della mia VELOCITA’

  13. D  V 5. Porto la parallela al percorso relativo sulla cuspide del Vn 08.30 6. Prolungo la parallela fino ad incontrare il cerchio della Vp

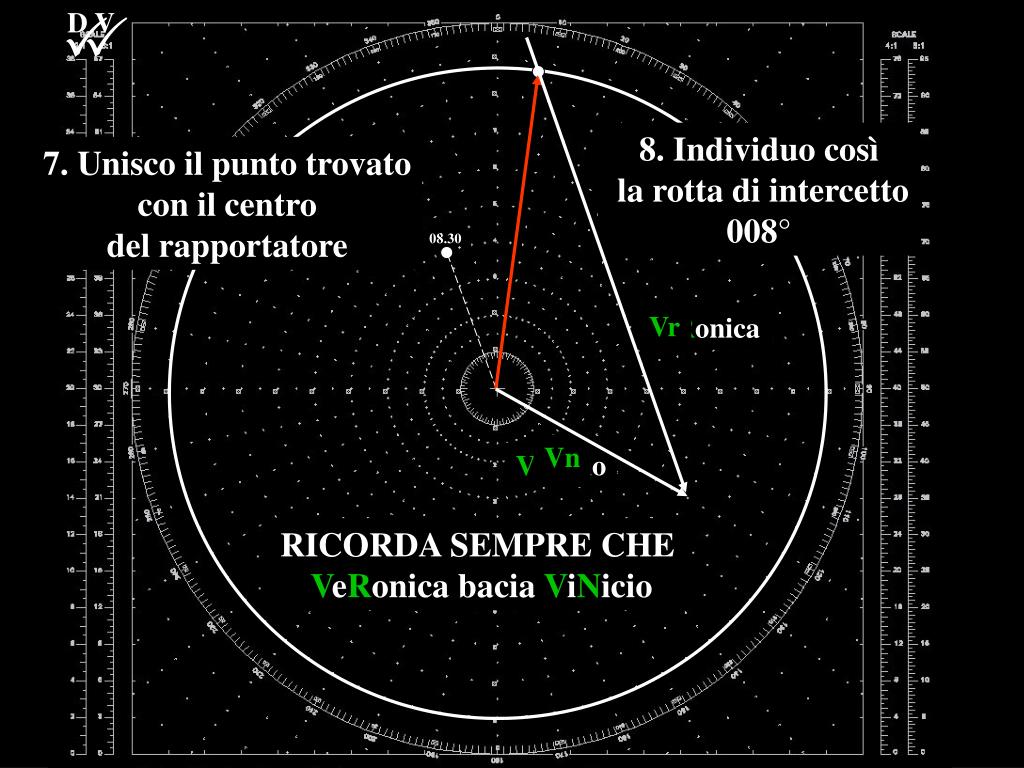

  14. D  V 8. Individuo così la rotta di intercetto 008° 7. Unisco il punto trovato con il centro del rapportatore 08.30 Vr VeRonica Vn ViNicio RICORDA SEMPRE CHE VeRonica bacia ViNicio

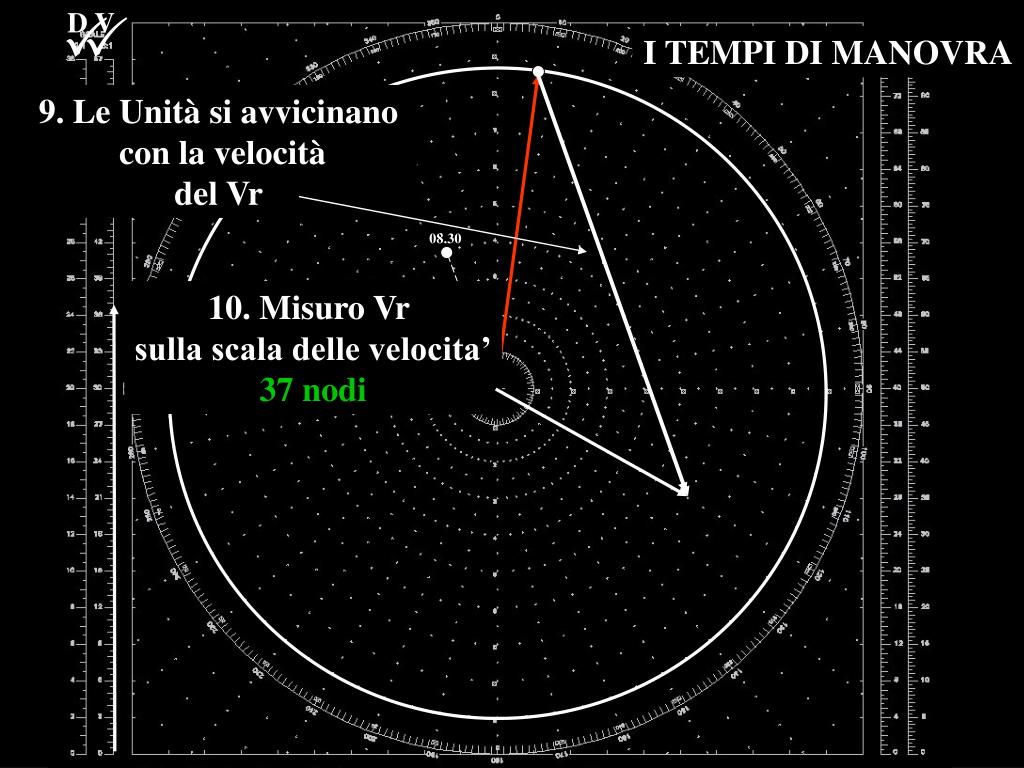

  15. D  V I TEMPI DI MANOVRA 9. Le Unità si avvicinano con la velocità del Vr 08.30 10. Misuro Vr sulla scala delle velocita’ 37 nodi

  16. D  V I TEMPI DI MANOVRA 11. Lo spazio invece va dalla posizione delle 08.30 al centro del diagramma 8 Nm 08.30 8 miglia a 37 nodi = 8/37= 0,21h * 60 = 13 min Oppure uso l’abaco

  17. 3° ESERCIZIO Determinata la Posizione e il Vn CALCOLARE LA ROTTA CHE CI PORTI SU UN CERTO b DEL BERSAGLIO DATI NOTI: Posizione del nemico 340 - 8 Nm Vn 120 - 18 Velocità propria 27 nodi

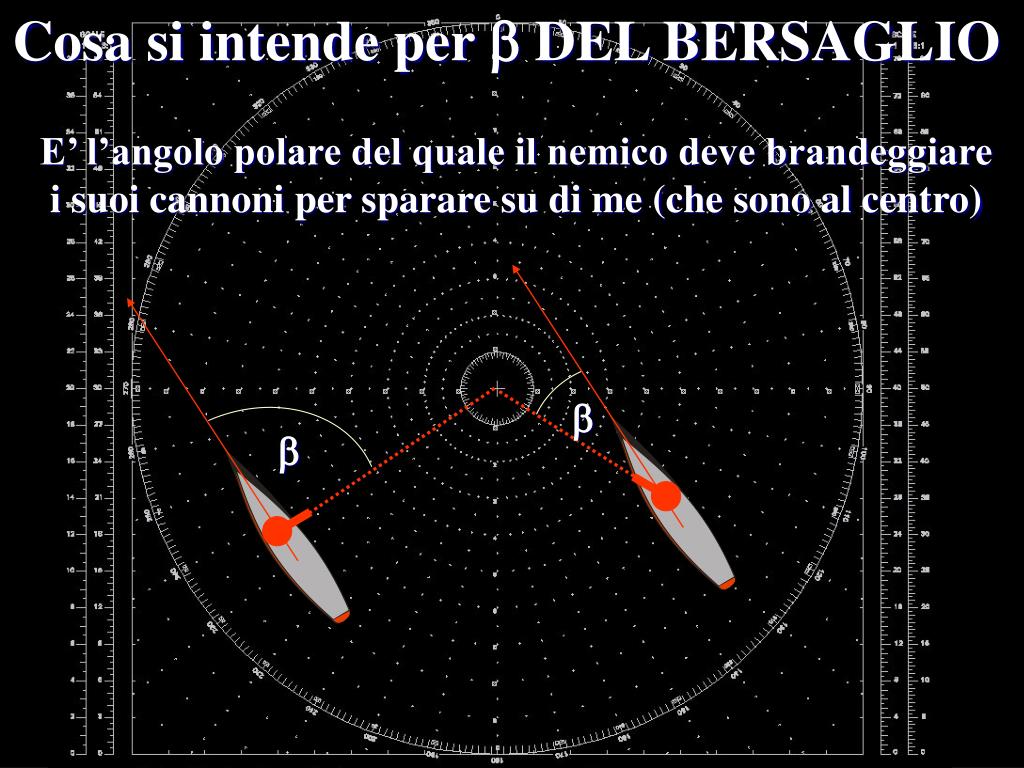

  18. Cosa si intende per b DEL BERSAGLIO E’ l’angolo polare del quale il nemico deve brandeggiare i suoi cannoni per sparare su di me (che sono al centro) b b

  19. Come si posiziona il b DEL BERSAGLIO b b Esempio b 050 dr 5 Nm rotta 080

  20. 3° ESERCIZIO Determinata la Posizione e il Vn CALCOLARE LA ROTTA CHE CI PORTI SU UN CERTO b DEL BERSAGLIO DATI NOTI: Posizione del nemico 340 - 8 Nm Vn 120 - 18 Velocità propria 27 nodi

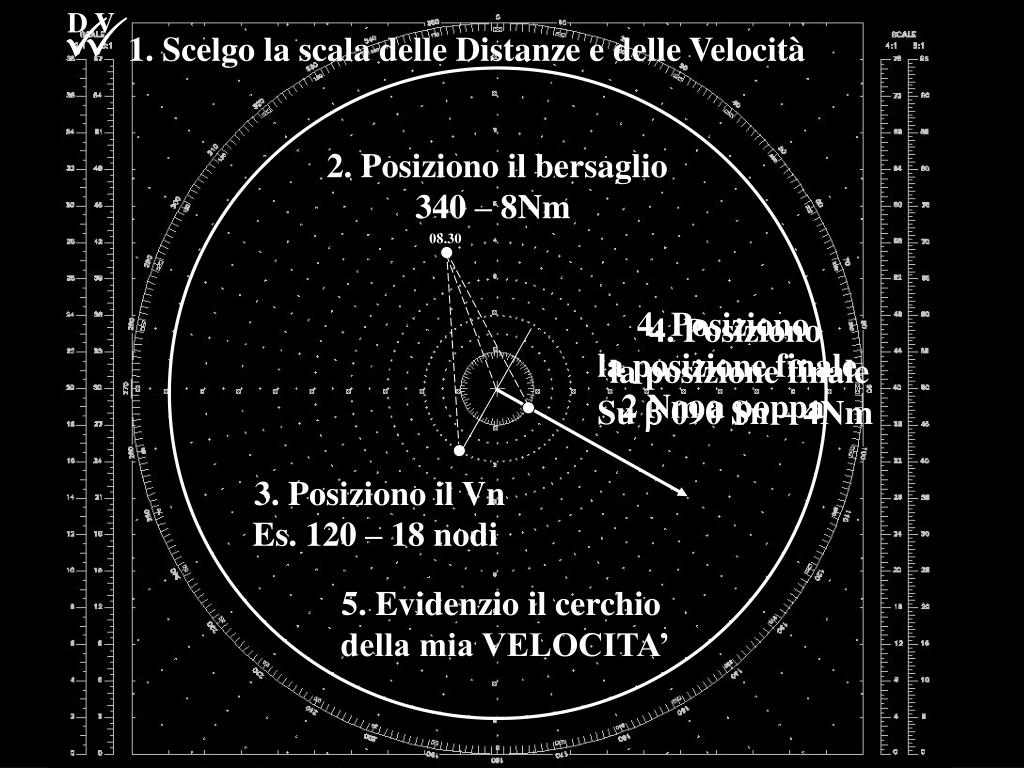

  21. D  V 1. Scelgo la scala delle Distanze e delle Velocità 2. Posiziono il bersaglio 340 – 8Nm 08.30 4. Posiziono la posizione finale 2 Nm a poppa 4. Posiziono la posizione finale Su b 090 Sn – 4Nm 3. Posiziono il Vn Es. 120 – 18 nodi 5. Evidenzio il cerchio della mia VELOCITA’

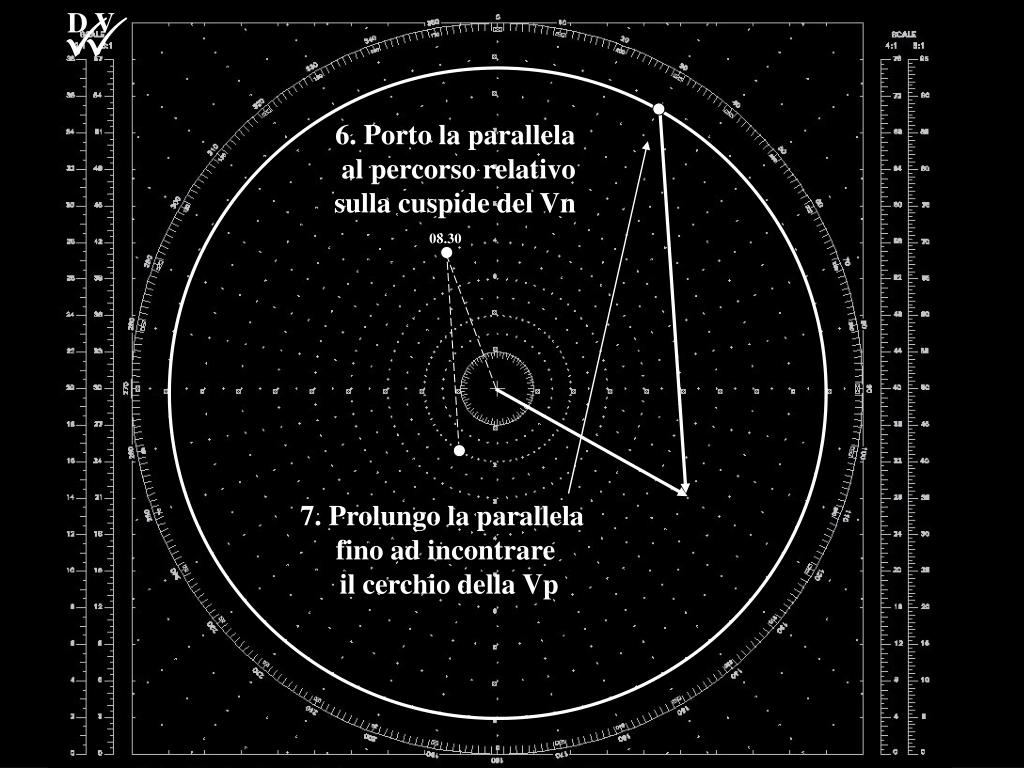

  22. D  V 6. Porto la parallela al percorso relativo sulla cuspide del Vn 08.30 7. Prolungo la parallela fino ad incontrare il cerchio della Vp

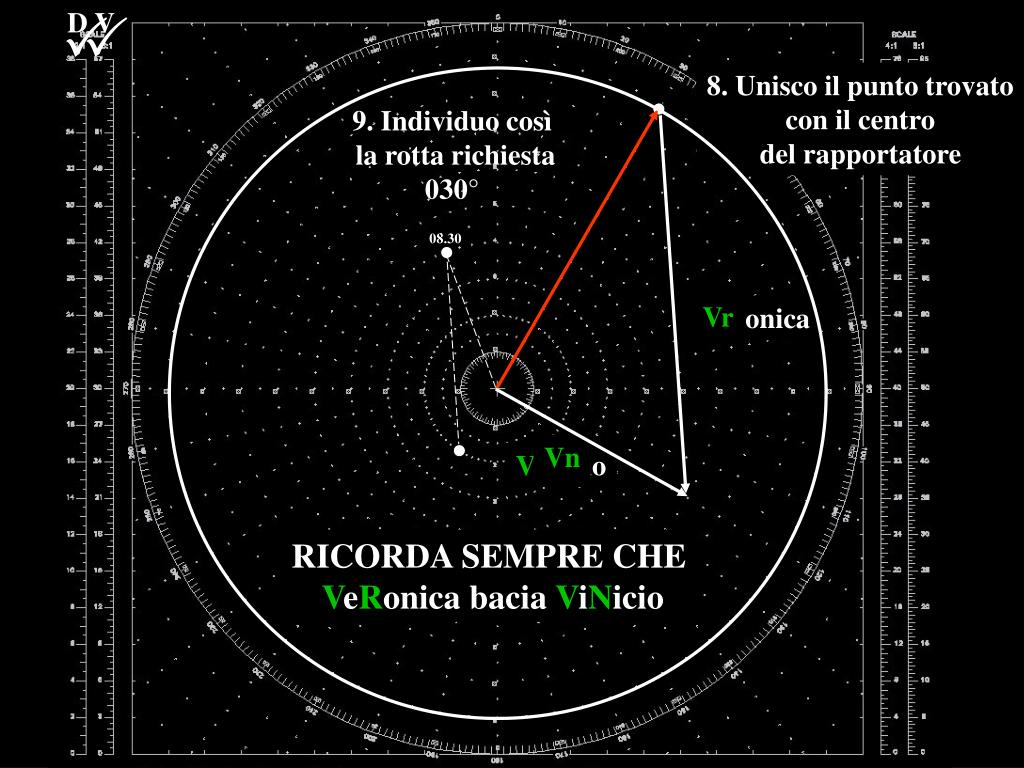

  23. D  V 8. Unisco il punto trovato con il centro del rapportatore 9. Individuo così la rotta richiesta 030° 08.30 Vr VeRonica Vn ViNicio RICORDA SEMPRE CHE VeRonica bacia ViNicio

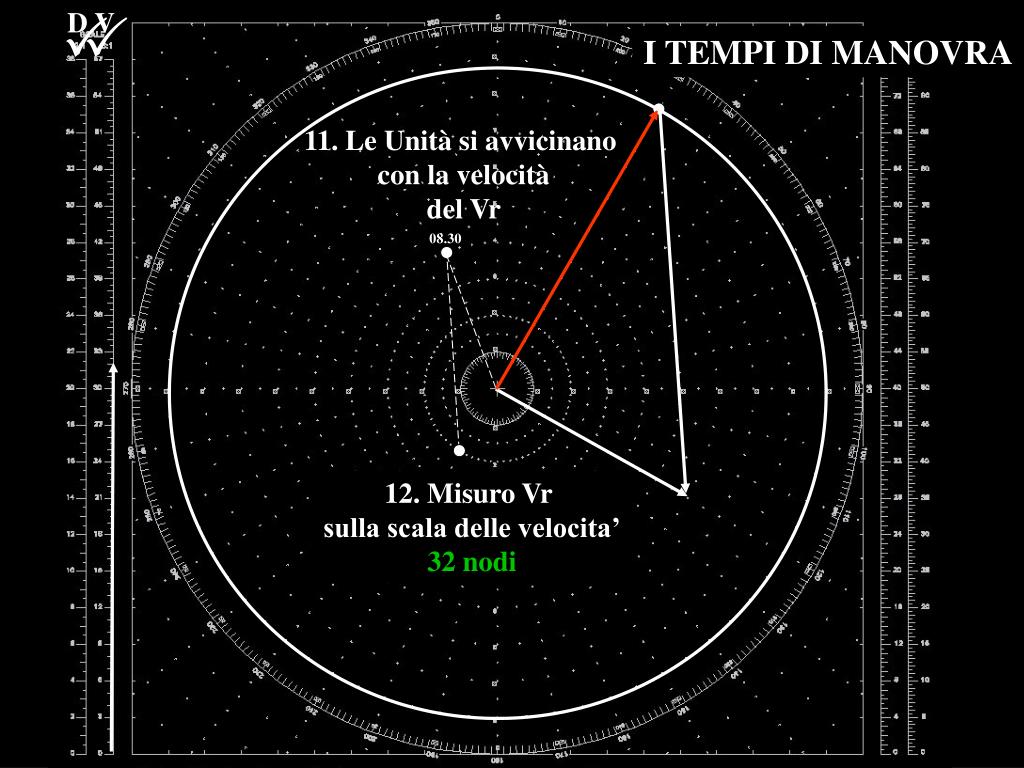

  24. D  V I TEMPI DI MANOVRA 11. Le Unità si avvicinano con la velocità del Vr 08.30 12. Misuro Vr sulla scala delle velocita’ 32 nodi

  25. D  V I TEMPI DI MANOVRA 13. Lo spazio invece va dalla posizione delle 08.30 alla posizione finale b 90° a Sn 11 Nm 08.30 11 miglia a 32 nodi = 0,21*60 = 20 min Oppure uso l’abaco

  26. CINEMATICA
