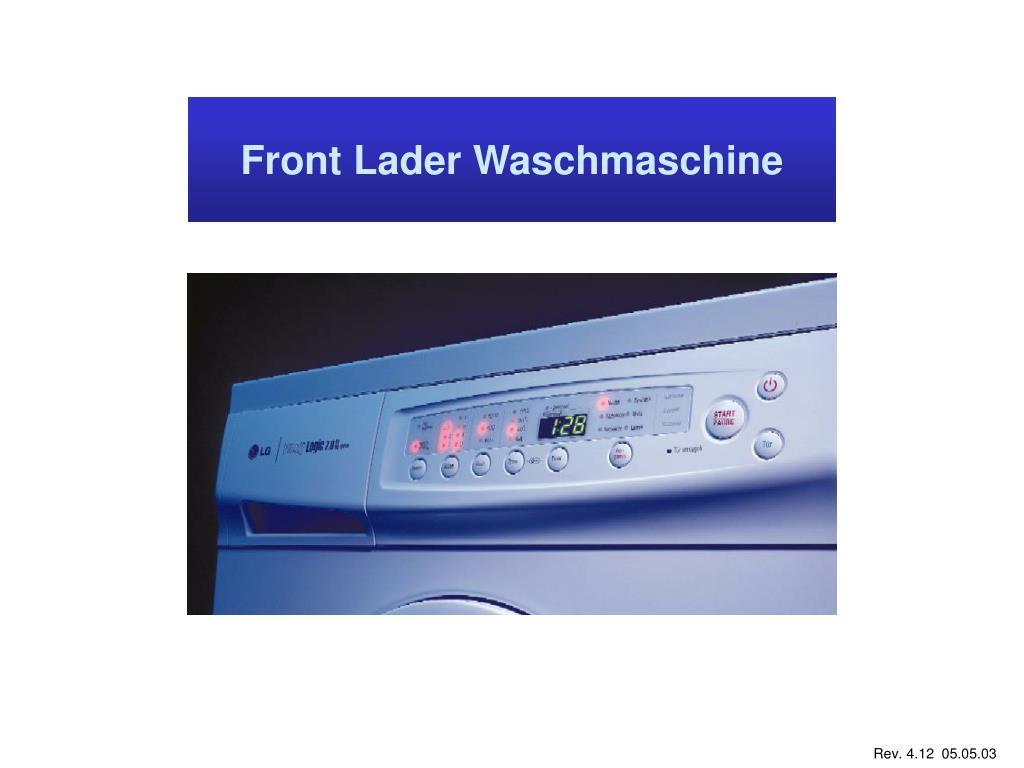

  1. Front Lader Waschmaschine Rev. 4.12 05.05.03

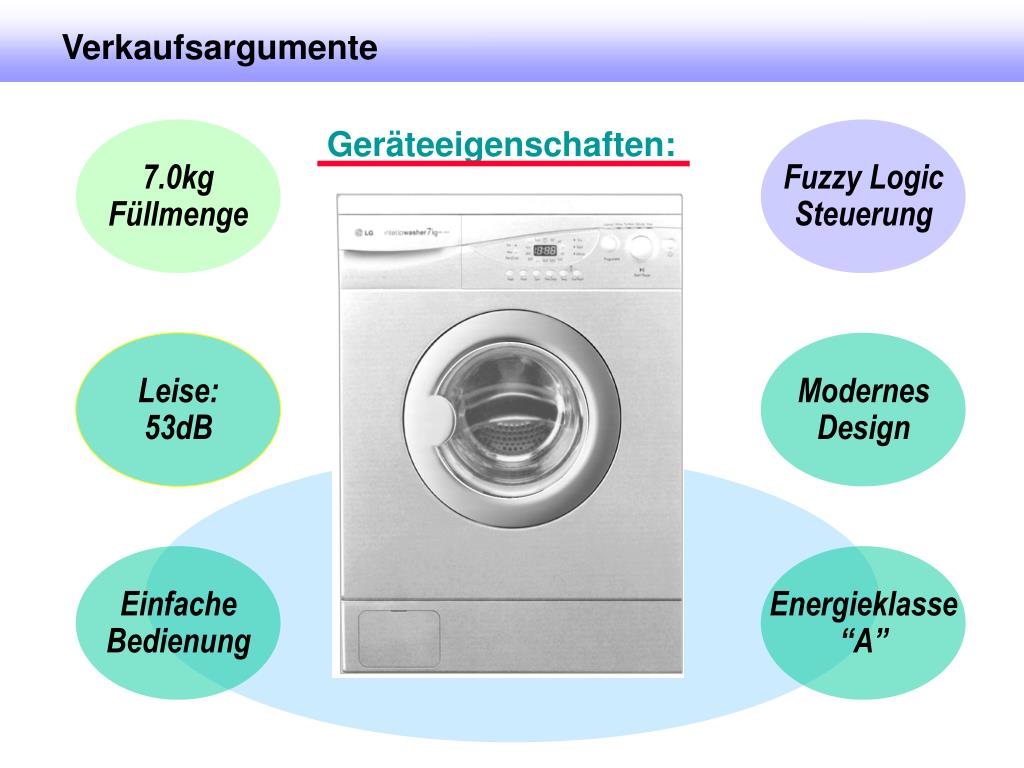

  2. Verkaufsargumente Geräteeigenschaften: 7.0kg Füllmenge Fuzzy Logic Steuerung Leise: 53dB Modernes Design Einfache Bedienung Energieklasse “A”

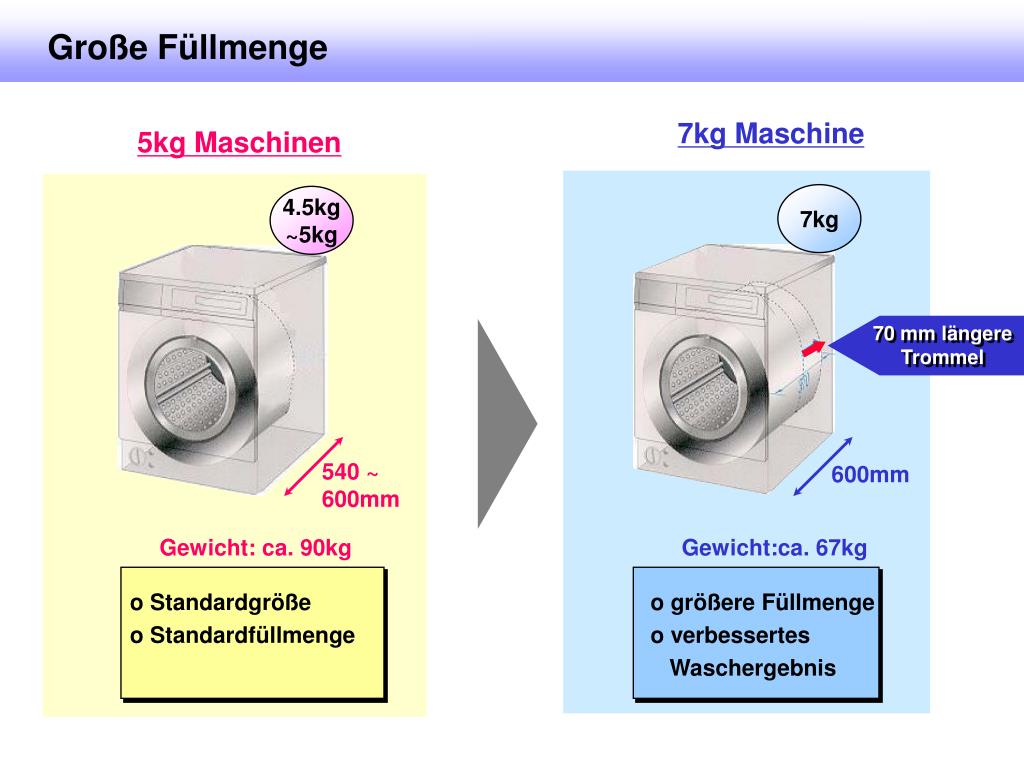

  3. Große Füllmenge 7kg Maschine 5kg Maschinen 7kg 4.5kg ~5kg 70 mm längere Trommel 540 ~ 600mm 600mm Gewicht: ca. 90kg Gewicht:ca. 67kg o Standardgröße o Standardfüllmenge o größere Füllmenge o verbessertes Waschergebnis

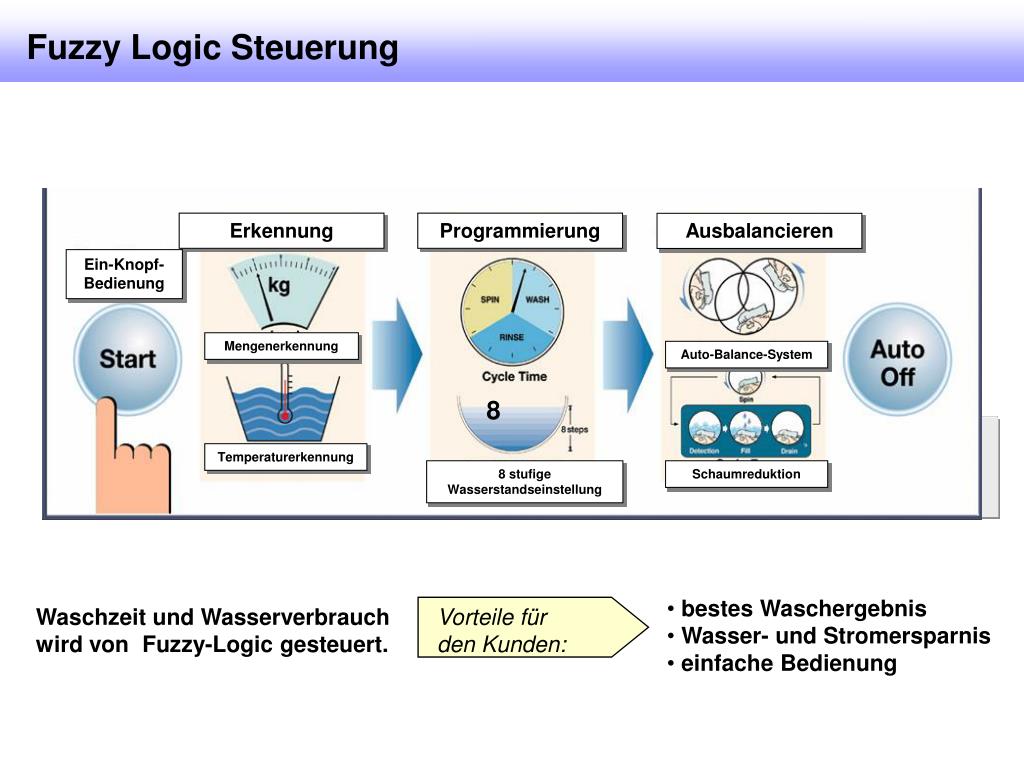

  4. Fuzzy Logic Steuerung Erkennung Programmierung Ausbalancieren Ein-Knopf- Bedienung Mengenerkennung Auto-Balance-System 8 Temperaturerkennung 8 stufige Wasserstandseinstellung Schaumreduktion • bestes Waschergebnis • Wasser- und Stromersparnis • einfache Bedienung Waschzeit und Wasserverbrauch wird von Fuzzy-Logic gesteuert. Vorteile für den Kunden:

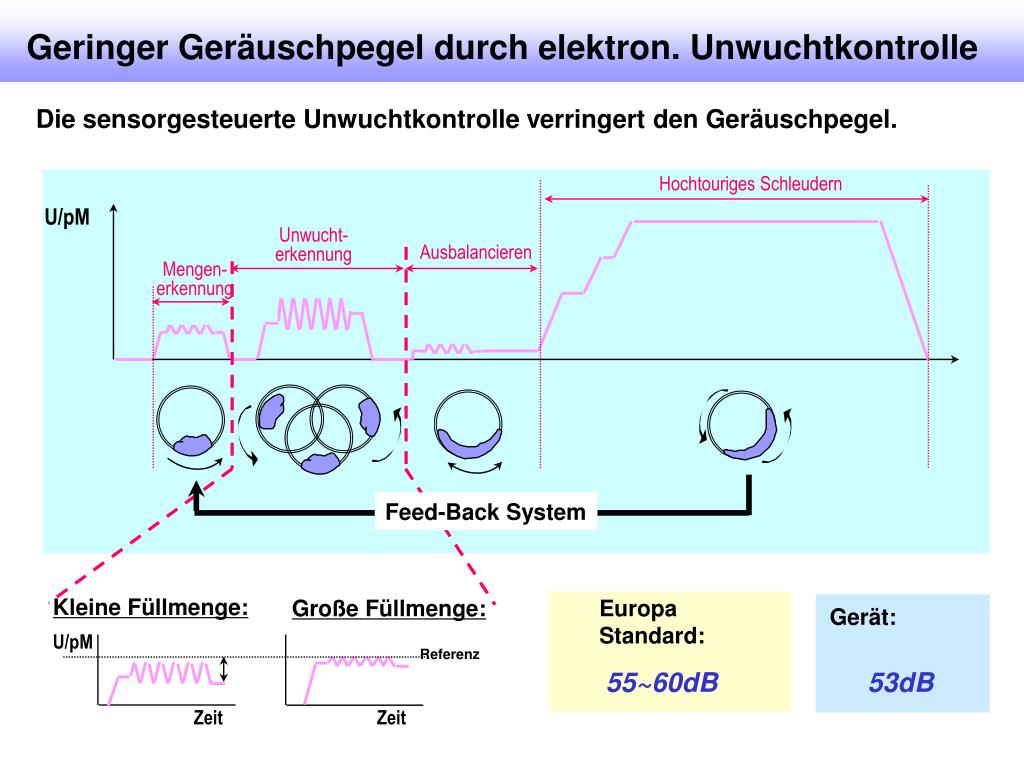

  5. Geringer Geräuschpegel durch elektron. Unwuchtkontrolle Die sensorgesteuerte Unwuchtkontrolle verringert den Geräuschpegel. Hochtouriges Schleudern U/pM Unwucht- erkennung Ausbalancieren Mengen- erkennung Feed-Back System Kleine Füllmenge: Große Füllmenge: Europa Standard: Gerät: U/pM Referenz 55~60dB 53dB Zeit Zeit

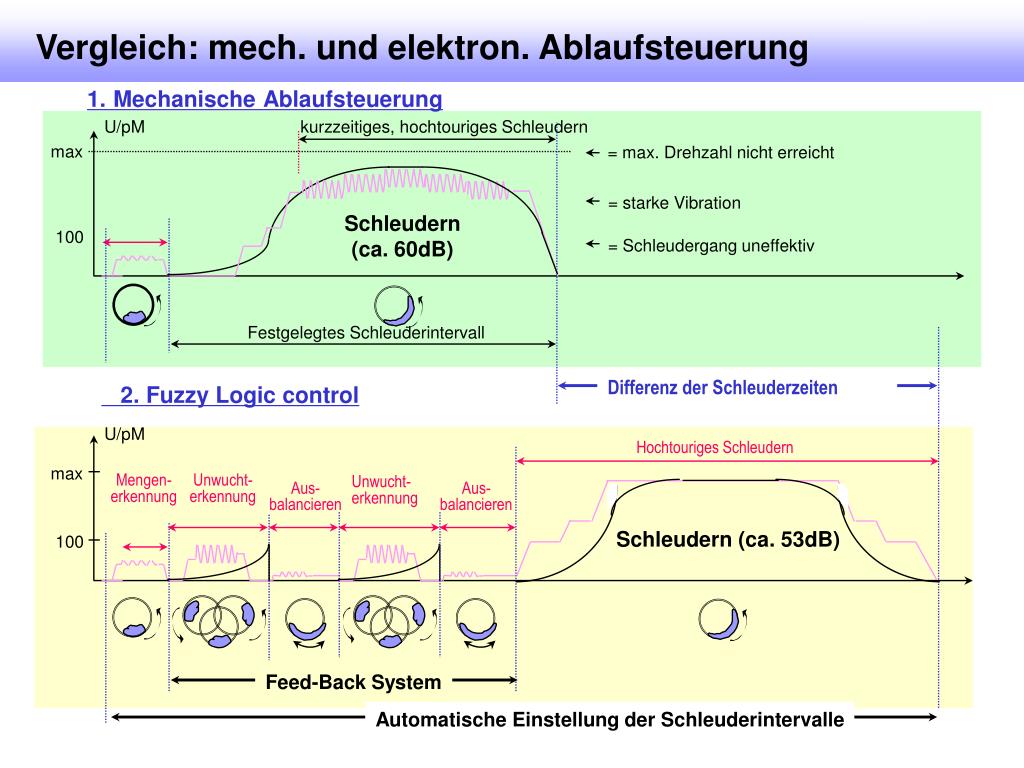

  6. Vergleich: mech. und elektron. Ablaufsteuerung 1.MechanischeAblaufsteuerung U/pM kurzzeitiges, hochtouriges Schleudern max = max. Drehzahl nicht erreicht = starke Vibration Schleudern (ca. 60dB) 100 = Schleudergang uneffektiv Festgelegtes Schleuderintervall Differenz der Schleuderzeiten 2. Fuzzy Logic control U/pM Hochtouriges Schleudern max Mengen- erkennung Unwucht- erkennung Unwucht- erkennung Aus- balancieren Aus- balancieren Schleudern (ca. 53dB) 100 Feed-Back System Automatische Einstellung der Schleuderintervalle

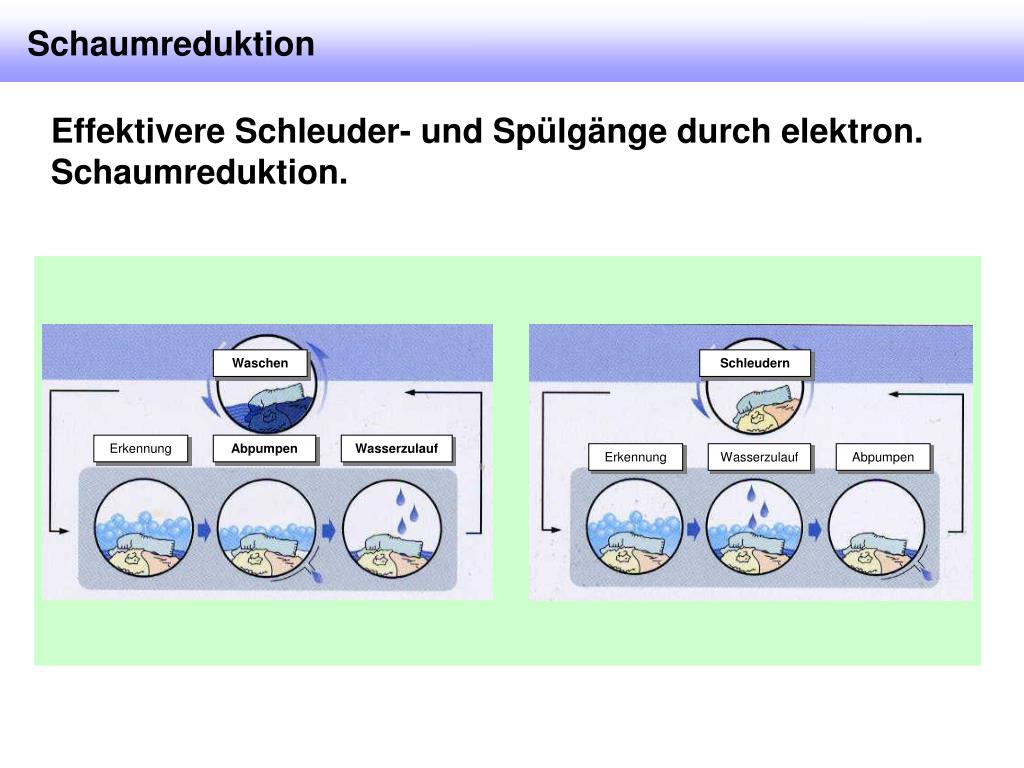

  7. Schaumreduktion Effektivere Schleuder- und Spülgänge durch elektron. Schaumreduktion. Waschen Schleudern Erkennung Abpumpen Wasserzulauf Erkennung Wasserzulauf Abpumpen

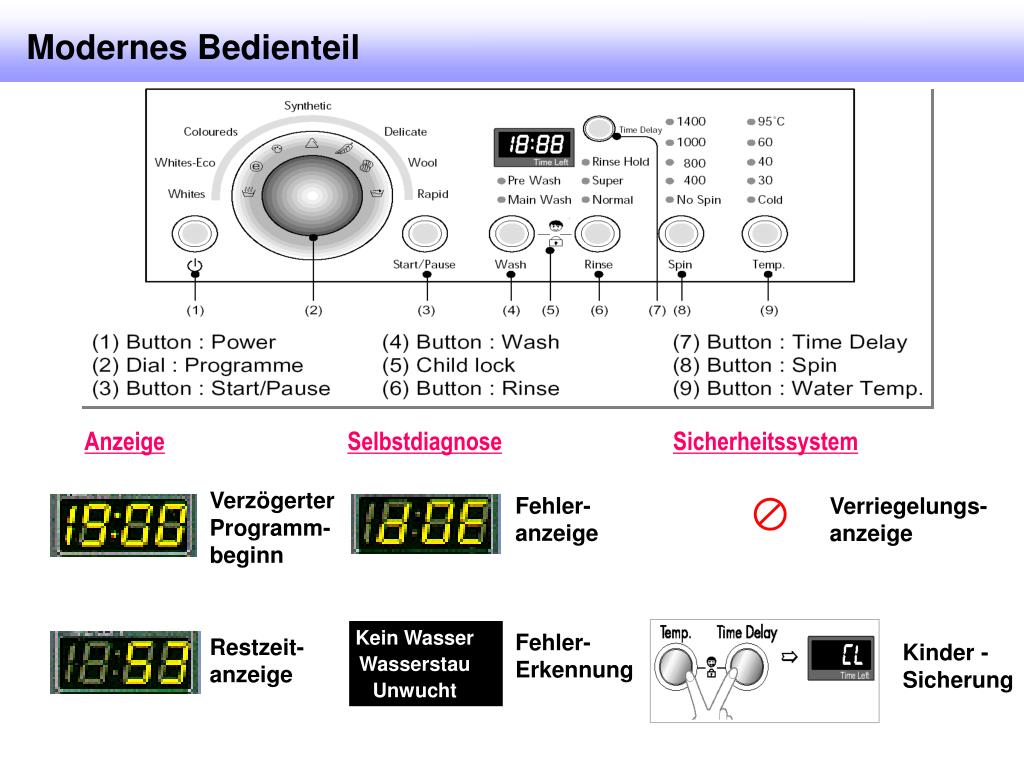

  8. Kein Wasser Wasserstau Unwucht Modernes Bedienteil Anzeige Selbstdiagnose Sicherheitssystem Verzögerter Programm- beginn Fehler- anzeige Verriegelungs- anzeige Fehler- Erkennung Restzeit- anzeige Kinder - Sicherung

  9. Bürstenloser Gleichstrommotor (1) F. A. Energieersparnis und geringere Geräuschentwicklung Was ist ein “bürstenloser Gleichstrommotor”? Bürsten verkürzen die Lebensdauer eines Motors und erzeugen Geräusche. Bürstenlose Motoren sparen Energie erzeugen weniger Geräusche und arbeiten sehr effektiv. Normaler Motor Bürstenloser Motor Rotierende Spule Dauermagnet Stator Kollektor Stator Rotor Rotor Bürste

  10. Bürstenloser Gleichstrommotor (2) Höhere Qualität & Leistung Super!!! 900% Gewicht Geräuschentw. Energieverbrauch Lebensdauer 15% 34% 63%

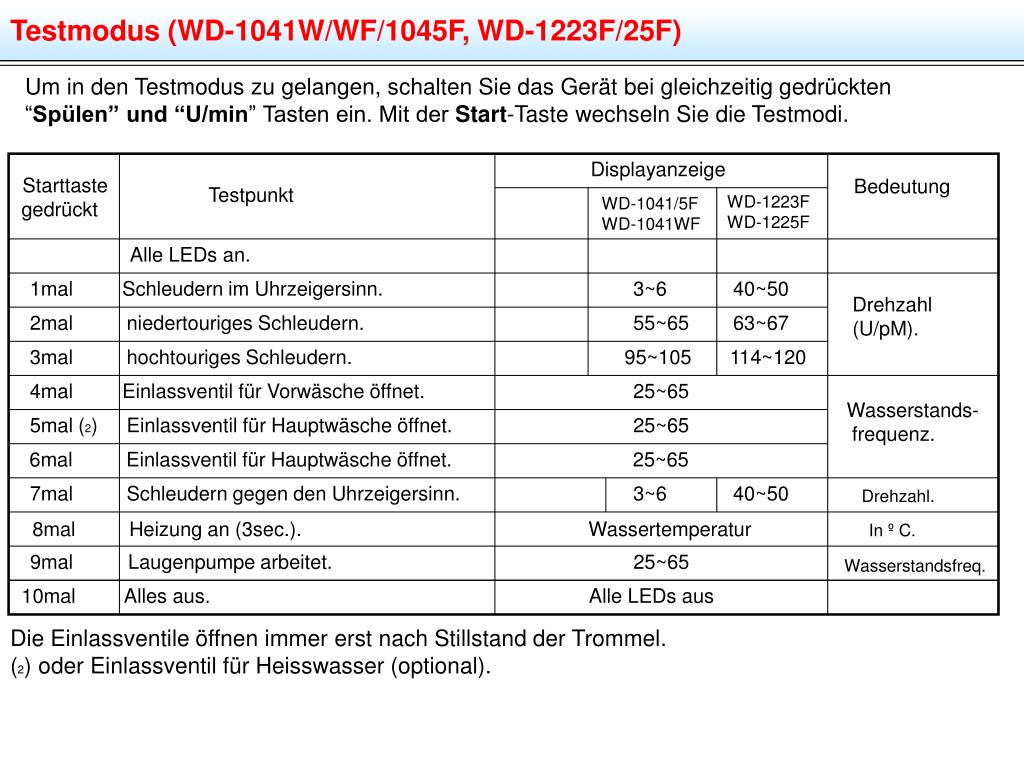

  11. Testmodus (WD-1041W/WF/1045F, WD-1223F/25F) Um in den Testmodus zu gelangen, schalten Sie das Gerät bei gleichzeitig gedrückten “Spülen” und “U/min” Tasten ein. Mit der Start-Taste wechseln Sie die Testmodi. Displayanzeige Starttaste gedrückt Bedeutung Testpunkt WD-1223F WD-1225F WD-1041/5F WD-1041WF Alle LEDs an. 1mal Schleudern im Uhrzeigersinn. 3~6 40~50 Drehzahl (U/pM). 2mal niedertouriges Schleudern. 55~65 63~67 3mal hochtouriges Schleudern. 95~105 114~120 4mal Einlassventil für Vorwäsche öffnet. 25~65 Wasserstands- frequenz. 5mal (2) Einlassventil für Hauptwäsche öffnet. 25~65 6mal Einlassventil für Hauptwäsche öffnet. 25~65 7mal Schleudern gegen den Uhrzeigersinn. 3~6 40~50 Drehzahl. 8mal Heizung an (3sec.). Wassertemperatur In º C. 9mal Laugenpumpe arbeitet. 25~65 Wasserstandsfreq. 10mal Alles aus. Alle LEDs aus Die Einlassventile öffnen immer erst nach Stillstand der Trommel. (2) oder Einlassventil für Heisswasser (optional).

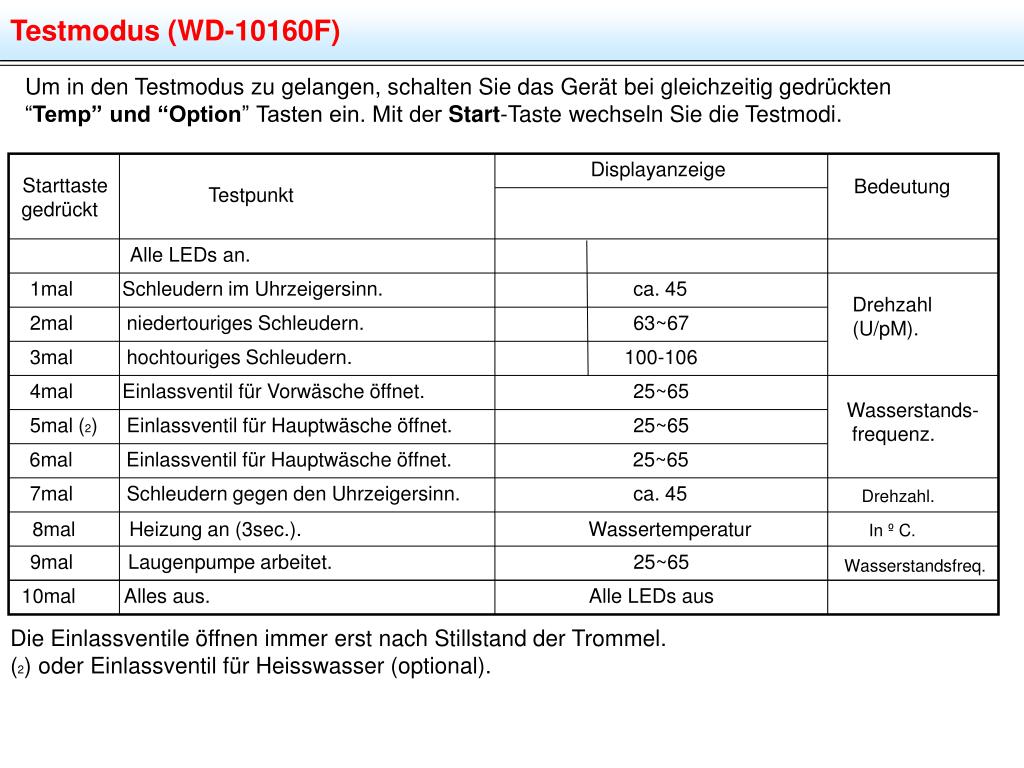

  12. Testmodus (WD-10160F) Um in den Testmodus zu gelangen, schalten Sie das Gerät bei gleichzeitig gedrückten “Temp” und “Option” Tasten ein. Mit der Start-Taste wechseln Sie die Testmodi. Displayanzeige Starttaste gedrückt Bedeutung Testpunkt Alle LEDs an. 1mal Schleudern im Uhrzeigersinn. ca. 45 Drehzahl (U/pM). 2mal niedertouriges Schleudern. 63~67 3mal hochtouriges Schleudern. 100-106 4mal Einlassventil für Vorwäsche öffnet. 25~65 Wasserstands- frequenz. 5mal (2) Einlassventil für Hauptwäsche öffnet. 25~65 6mal Einlassventil für Hauptwäsche öffnet. 25~65 7mal Schleudern gegen den Uhrzeigersinn. ca. 45 Drehzahl. 8mal Heizung an (3sec.). Wassertemperatur In º C. 9mal Laugenpumpe arbeitet. 25~65 Wasserstandsfreq. 10mal Alles aus. Alle LEDs aus Die Einlassventile öffnen immer erst nach Stillstand der Trommel. (2) oder Einlassventil für Heisswasser (optional).

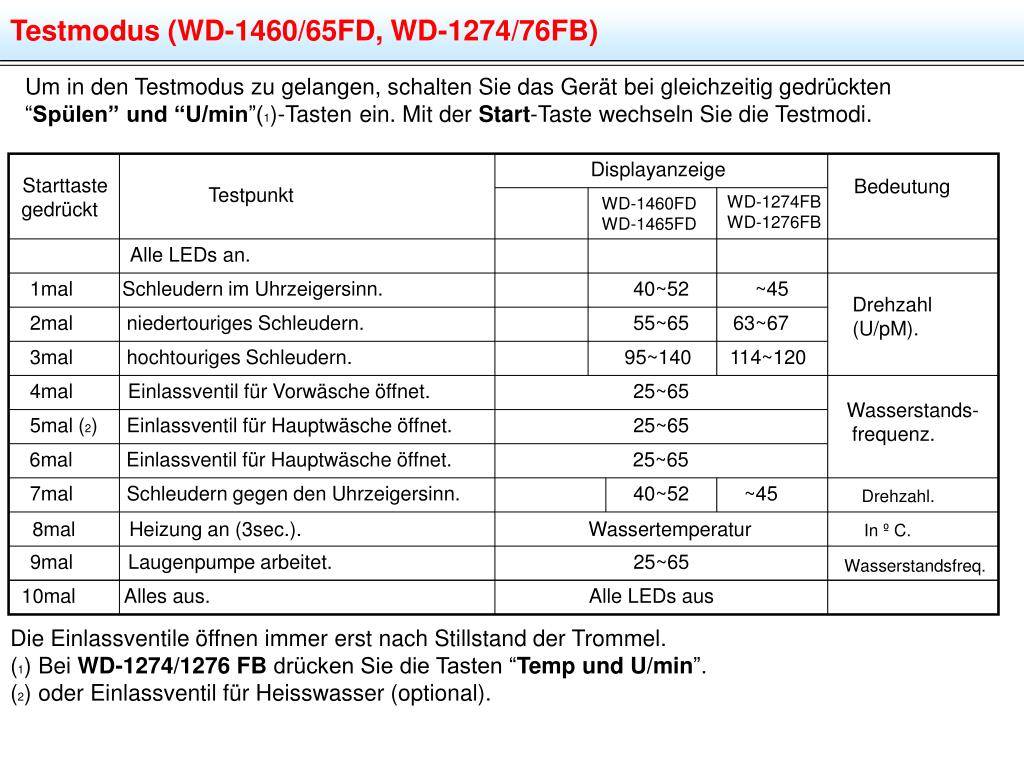

  13. Testmodus (WD-1460/65FD, WD-1274/76FB) Um in den Testmodus zu gelangen, schalten Sie das Gerät bei gleichzeitig gedrückten “Spülen” und “U/min”(1)-Tasten ein. Mit der Start-Taste wechseln Sie die Testmodi. Displayanzeige Starttaste gedrückt Bedeutung Testpunkt WD-1274FB WD-1276FB WD-1460FD WD-1465FD Alle LEDs an. 1mal Schleudern im Uhrzeigersinn. 40~52 ~45 Drehzahl (U/pM). 2mal niedertouriges Schleudern. 55~65 63~67 3mal hochtouriges Schleudern. 95~140 114~120 4mal Einlassventil für Vorwäsche öffnet. 25~65 Wasserstands- frequenz. 5mal (2) Einlassventil für Hauptwäsche öffnet. 25~65 6mal Einlassventil für Hauptwäsche öffnet. 25~65 7mal Schleudern gegen den Uhrzeigersinn. 40~52 ~45 Drehzahl. 8mal Heizung an (3sec.). Wassertemperatur In º C. 9mal Laugenpumpe arbeitet. 25~65 Wasserstandsfreq. 10mal Alles aus. Alle LEDs aus Die Einlassventile öffnen immer erst nach Stillstand der Trommel. (1) Bei WD-1274/1276 FB drücken Sie die Tasten “Temp und U/min”. (2) oder Einlassventil für Heisswasser (optional).

  14. Testmodus (WD-14110(5)FD, WD-16110(5)FD) Um in den Testmodus zu gelangen, schalten Sie das Gerät bei gleichzeitig gedrückten “Spülen” und “U/min”-Tasten ein. Mit der Start-Taste wechseln Sie die Testmodi. Displayanzeige Starttaste gedrückt Bedeutung Testpunkt WD-16110FD WD-16115FD WD-14110FD WD-14115FD Alle LEDs an. 1mal Schleudern im Uhrzeigersinn. 40~50 40~50 Drehzahl (U/pM). 2mal niedertouriges Schleudern. 53~65 53~65 3mal hochtouriges Schleudern. ~140 ~160 4mal Einlassventil für Vorwäsche öffnet. 25~65 Wasserstands- frequenz. 5mal (2) Einlassventil für Hauptwäsche öffnet. 25~65 6mal Einlassventil für Hauptwäsche öffnet. 25~65 7mal Schleudern gegen den Uhrzeigersinn. 40~50 Drehzahl. 8mal Heizung an (3sec.). Wassertemperatur In º C. 9mal Laugenpumpe arbeitet. 25~65 Wasserstandsfreq. 10mal Alles aus. Alle LEDs aus Die Einlassventile öffnen immer erst nach Stillstand der Trommel. (2) oder Einlassventil für Heisswasser (optional).

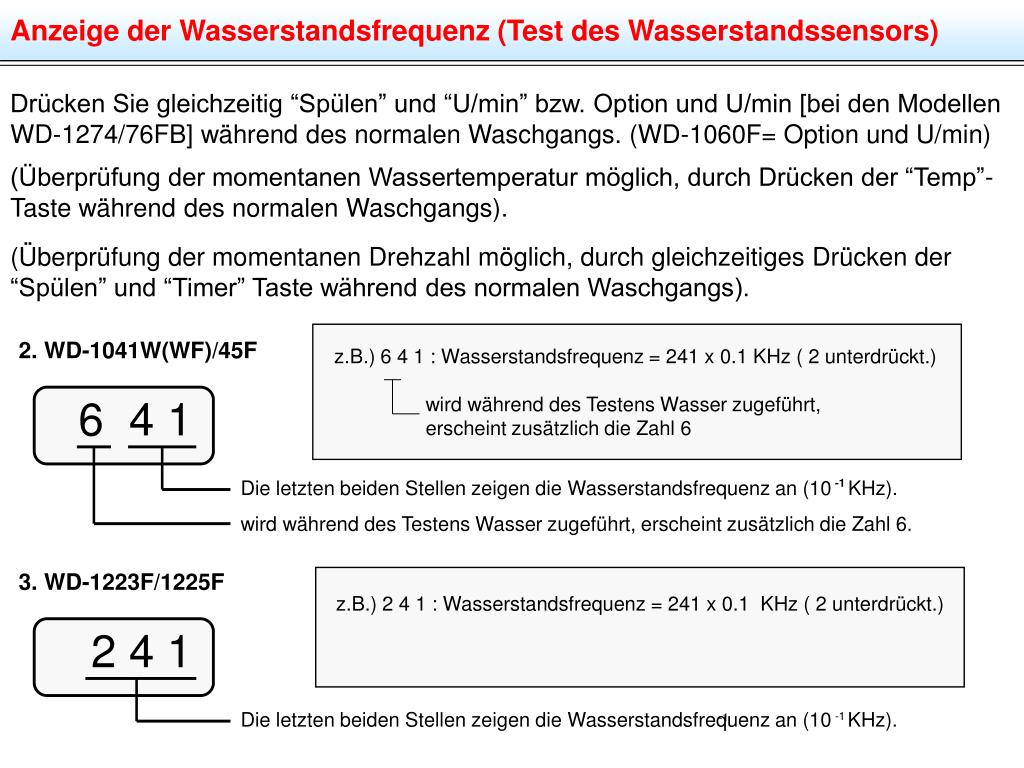

  15. Anzeige der Wasserstandsfrequenz (Test des Wasserstandssensors) Die letzten beiden Stellen zeigen die Wasserstandsfrequenz an (10 KHz). -1 Die letzten beiden Stellen zeigen die Wasserstandsfrequenz an (10 KHz). -1 Drücken Sie gleichzeitig “Spülen” und “U/min” bzw. Option und U/min [bei den Modellen WD-1274/76FB] während des normalen Waschgangs. (WD-1060F= Option und U/min) (Überprüfung der momentanen Wassertemperatur möglich, durch Drücken der “Temp”-Taste während des normalen Waschgangs). (Überprüfung der momentanen Drehzahl möglich, durch gleichzeitiges Drücken der “Spülen” und “Timer” Taste während des normalen Waschgangs). z.B.) 6 4 1 : Wasserstandsfrequenz = 241 x 0.1 KHz ( 2 unterdrückt.) wird während des Testens Wasser zugeführt, erscheint zusätzlich die Zahl 6 2. WD-1041W(WF)/45F 6 4 1 wird während des Testens Wasser zugeführt, erscheint zusätzlich die Zahl 6. 3. WD-1223F/1225F z.B.) 2 4 1 : Wasserstandsfrequenz = 241 x 0.1 KHz ( 2 unterdrückt.) 2 4 1 -1

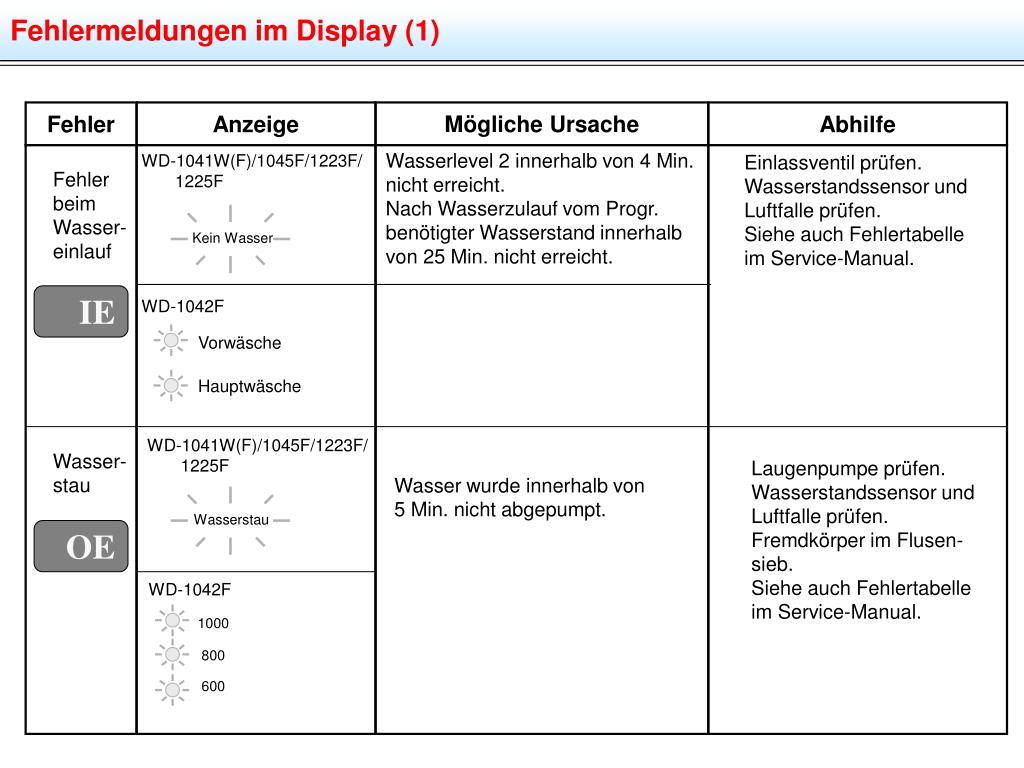

  16. Fehlermeldungen im Display (1) 1000 800 600 Fehler Anzeige Mögliche Ursache Abhilfe Wasserlevel 2 innerhalb von 4 Min. nicht erreicht. Nach Wasserzulauf vom Progr. benötigter Wasserstand innerhalb von 25 Min. nicht erreicht. WD-1041W(F)/1045F/1223F/ 1225F Einlassventil prüfen. Wasserstandssensor und Luftfalle prüfen. Siehe auch Fehlertabelle im Service-Manual. Fehler beim Wasser- einlauf Kein Wasser IE WD-1042F Vorwäsche Hauptwäsche WD-1041W(F)/1045F/1223F/ 1225F Wasser- stau Laugenpumpe prüfen. Wasserstandssensor und Luftfalle prüfen. Fremdkörper im Flusen- sieb. Siehe auch Fehlertabelle im Service-Manual. Wasser wurde innerhalb von 5 Min. nicht abgepumpt. Wasserstau OE WD-1042F

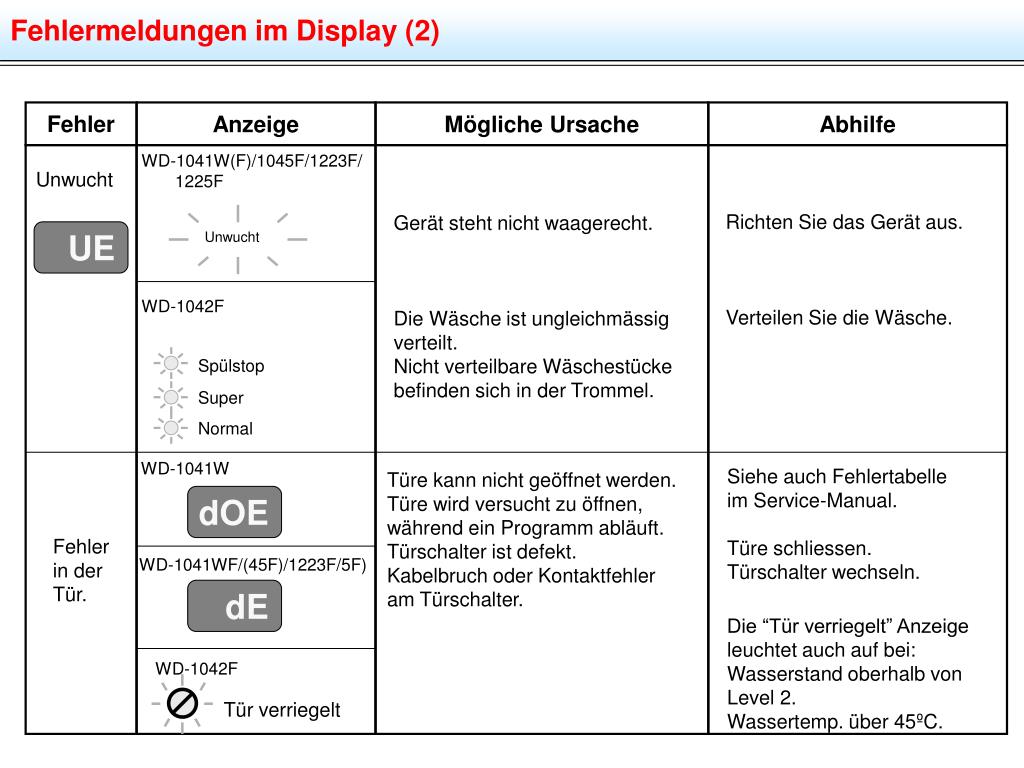

  17. Fehlermeldungen im Display (2) Fehler Anzeige Mögliche Ursache Abhilfe WD-1041W(F)/1045F/1223F/ 1225F Unwucht Richten Sie das Gerät aus. Verteilen Sie die Wäsche. Gerät steht nicht waagerecht. Die Wäsche ist ungleichmässig verteilt. Nicht verteilbare Wäschestücke befinden sich in der Trommel. UE Unwucht WD-1042F Spülstop Super Normal WD-1041W Siehe auch Fehlertabelle im Service-Manual. Türe schliessen. Türschalter wechseln. Türe kann nicht geöffnet werden. Türe wird versucht zu öffnen, während ein Programm abläuft. Türschalter ist defekt. Kabelbruch oder Kontaktfehler am Türschalter. dOE Fehler in der Tür. WD-1041WF/(45F)/1223F/5F) dE Die “Tür verriegelt” Anzeige leuchtet auch auf bei: Wasserstand oberhalb von Level 2. Wassertemp. über 45ºC. WD-1042F Tür verriegelt

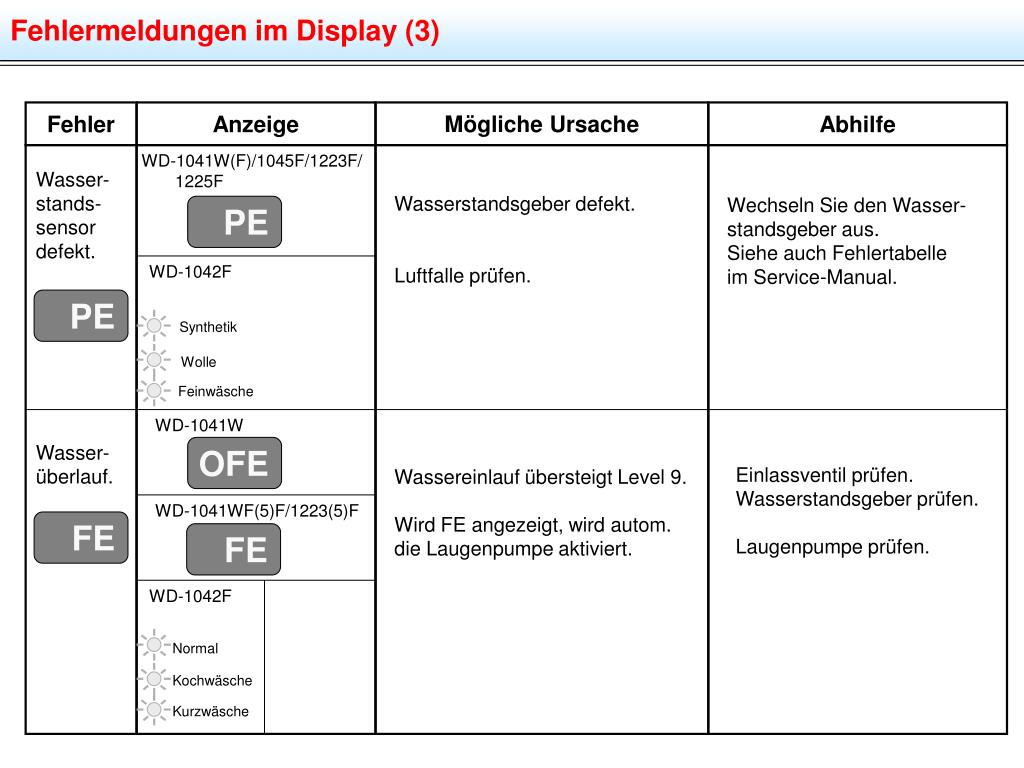

  18. Fehlermeldungen im Display (3) Fehler Anzeige Mögliche Ursache Abhilfe WD-1041W(F)/1045F/1223F/ 1225F Wasser- stands- sensor defekt. Wasserstandsgeber defekt. Luftfalle prüfen. Wechseln Sie den Wasser- standsgeber aus. Siehe auch Fehlertabelle im Service-Manual. PE WD-1042F PE Synthetik Wolle Feinwäsche WD-1041W Einlassventil prüfen. Wasserstandsgeber prüfen. Laugenpumpe prüfen. Wasser- überlauf. OFE Wassereinlauf übersteigt Level 9. Wird FE angezeigt, wird autom. die Laugenpumpe aktiviert. WD-1041WF(5)F/1223(5)F FE FE WD-1042F Normal Kochwäsche Kurzwäsche

  19. Fehlermeldungen im Display (4) Fehler Anzeige Mögliche Ursache Abhilfe WD-1041W/1045F Fehler in der Heizung. HE Temperaturfühler ist defekt. (unterbrochen oder Kurzschluss) Heizung oder Thermosicherung ist unterbrochen. Bottichrand undicht. Temperaturfühler wechseln. Heizung wechseln. Bottich mit zusätzlichen Klammern abdichten. WD-1041WF/1223(5)F tE tE WD-1042F 95º C 60º C 40º C Kalt WD-1223F/1225F WD-1274/1276 WD-1460/1465FD Fehler im Antrieb. (bei BLDC- Motor) Hauptplatine prüfen: Roten Motorstecker ab, WM anschalten, Motor von Hand drehen. Wird CE weiter angezeigt= Hauptplatine def. Ansonsten Motor wechseln. Überstrom im Motor. Überstrom in der Platine. Kurzschluss im Motor. CE

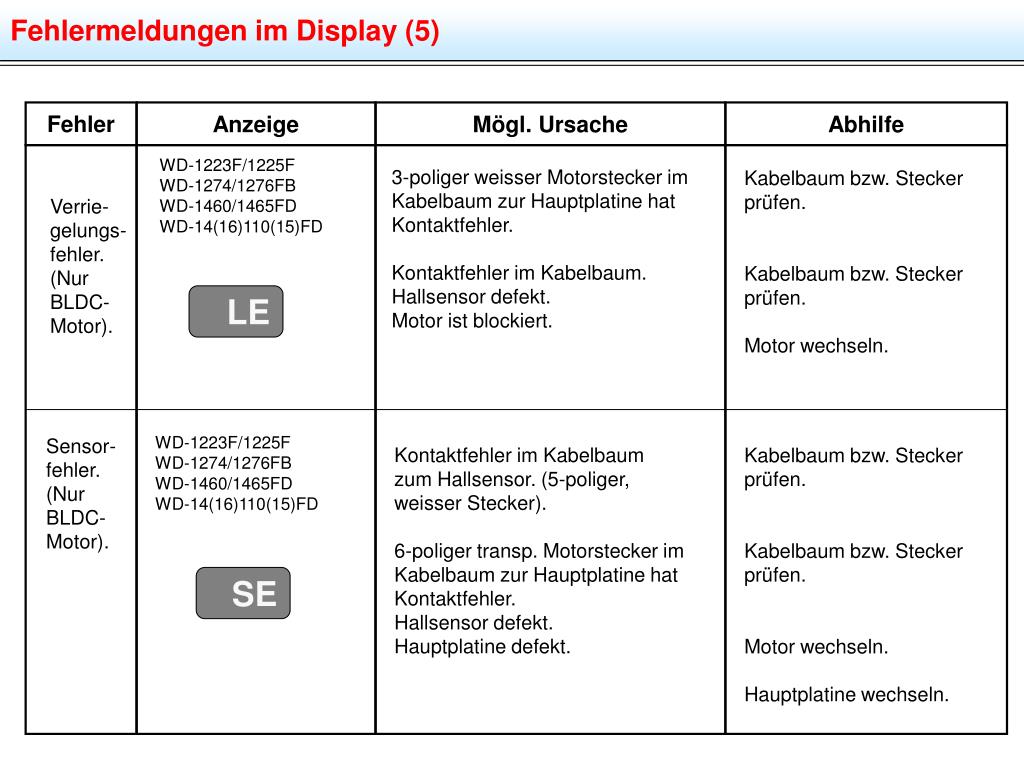

  20. Fehlermeldungen im Display (5) Fehler Anzeige Mögl. Ursache Abhilfe WD-1223F/1225F WD-1274/1276FB WD-1460/1465FD WD-14(16)110(15)FD 3-poliger weisser Motorstecker im Kabelbaum zur Hauptplatine hat Kontaktfehler. Kontaktfehler im Kabelbaum. Hallsensor defekt. Motor ist blockiert. Kabelbaum bzw. Stecker prüfen. Kabelbaum bzw. Stecker prüfen. Motor wechseln. Verrie- gelungs- fehler. (Nur BLDC- Motor). LE Sensor- fehler. (Nur BLDC- Motor). Kabelbaum bzw. Stecker prüfen. Kabelbaum bzw. Stecker prüfen. Motor wechseln. Hauptplatine wechseln. WD-1223F/1225F WD-1274/1276FB WD-1460/1465FD WD-14(16)110(15)FD Kontaktfehler im Kabelbaum zum Hallsensor. (5-poliger, weisser Stecker). 6-poliger transp. Motorstecker im Kabelbaum zur Hauptplatine hat Kontaktfehler. Hallsensor defekt. Hauptplatine defekt. SE

  21. Ausgabefrequenz des Wasserstandsgebers für jeden Programmpunkt Frequenz (KHz) Level Programmpunkt Wassermenge (l) 9 21.4 43,0 Überlauf (Laugenpumpe aktiviert).. Schaumdetektion während des Aufheizens. 8 22.6 31,0 Schaumdetektion während des Waschganges. Feinwäsche, Wolle und Spülen, sowie Superspülen. Wasserzufuhr stoppt für die Abkühlphase. 7 23.0 17,4 6 23.5 ExtraSpülen. 13,8 Kurzes Spülprogramm. 5 23.7 11,8 4 23.8 Spülen. Programm: Synthetik. 8,7 Heizung an. Programme: Synthetik, Kochwäsche, Buntwäsche. 3 24.1 7.7 Heizung an. Programme: Normal, Synthetik. 2 24.6 2.8 Anfangszustand. Einlassventil auf. 1 25.2 2,0 Die Wasserstandsfrequenz wird jeweils 2 sec. nach Motorstillstand ausgewertet. Wenn die Wäsche das Wasser aufsaugt und so die Wasserstandsfrequenz (der Wasserstand) sinkt, wird solange der Wasserzulauf aktiviert bis die erforderliche Wasserstandsfrequenz wieder erreicht ist.

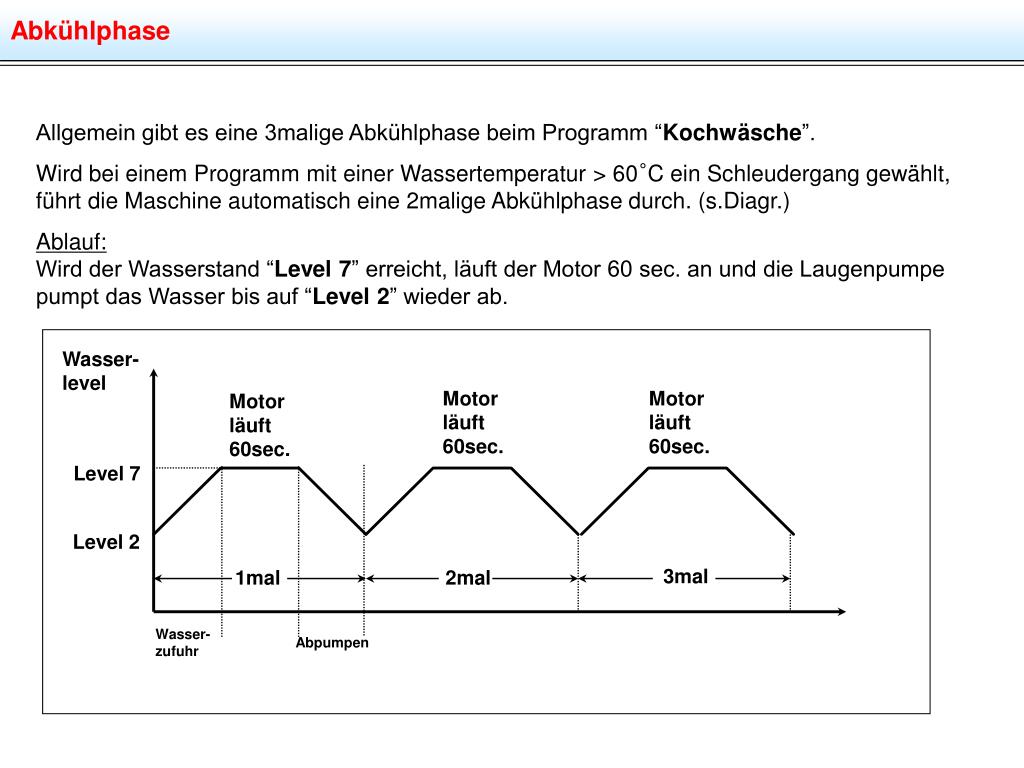

  22. Abkühlphase Allgemein gibt es eine 3malige Abkühlphase beim Programm “Kochwäsche”. Wird bei einem Programm mit einer Wassertemperatur > 60°C ein Schleudergang gewählt, führt die Maschine automatisch eine 2malige Abkühlphase durch. (s.Diagr.) Ablauf: Wird der Wasserstand “Level 7” erreicht, läuft der Motor 60 sec. an und die Laugenpumpe pumpt das Wasser bis auf “Level 2” wieder ab. Wasser- level Motor läuft 60sec. Motor läuft 60sec. Motor läuft 60sec. Level 7 Level 2 3mal 1mal 2mal Wasser- zufuhr Abpumpen

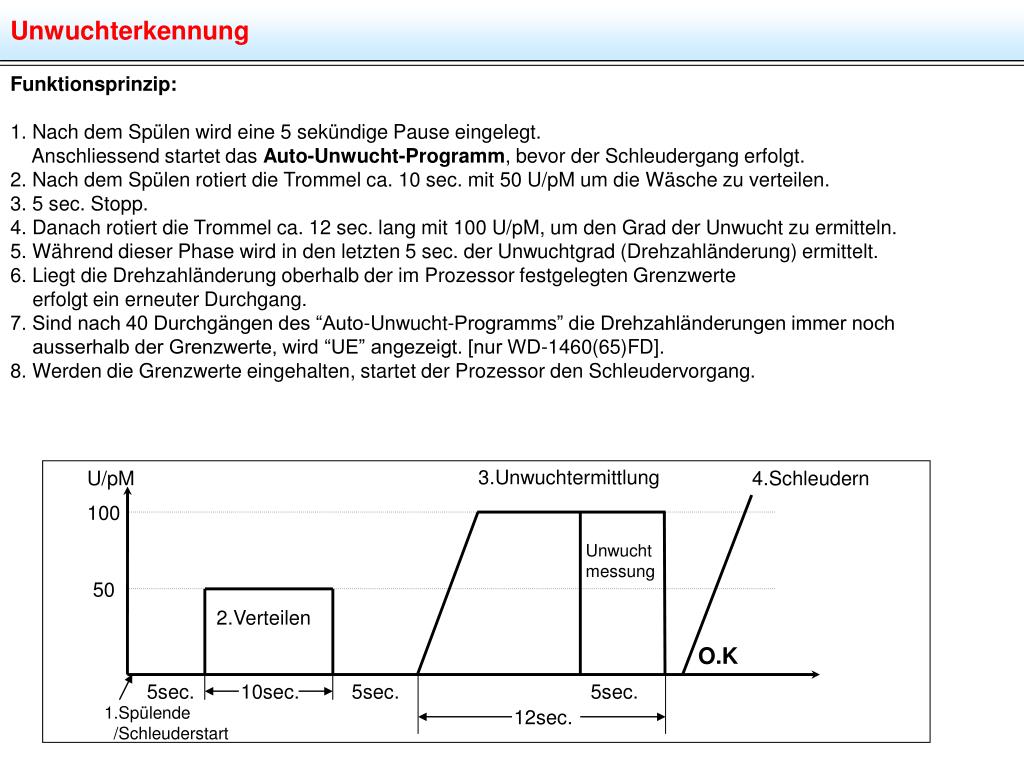

  23. Unwuchterkennung Funktionsprinzip: 1. Nach dem Spülen wird eine 5 sekündige Pause eingelegt. Anschliessend startet das Auto-Unwucht-Programm, bevor der Schleudergang erfolgt. 2. Nach dem Spülen rotiert die Trommel ca. 10 sec. mit 50 U/pM um die Wäsche zu verteilen. 3. 5 sec. Stopp. 4. Danach rotiert die Trommel ca. 12 sec. lang mit 100 U/pM, um den Grad der Unwucht zu ermitteln. 5. Während dieser Phase wird in den letzten 5 sec. der Unwuchtgrad (Drehzahländerung) ermittelt. 6. Liegt die Drehzahländerung oberhalb der im Prozessor festgelegten Grenzwerte erfolgt ein erneuter Durchgang. 7. Sind nach 40 Durchgängen des “Auto-Unwucht-Programms” die Drehzahländerungen immer noch ausserhalb der Grenzwerte, wird “UE” angezeigt. [nur WD-1460(65)FD]. 8. Werden die Grenzwerte eingehalten, startet der Prozessor den Schleudervorgang. U/pM 4.Schleudern 3.Unwuchtermittlung 100 Unwucht messung 50 2.Verteilen O.K 5sec. 10sec. 5sec. 5sec. 1.Spülende /Schleuderstart 12sec.

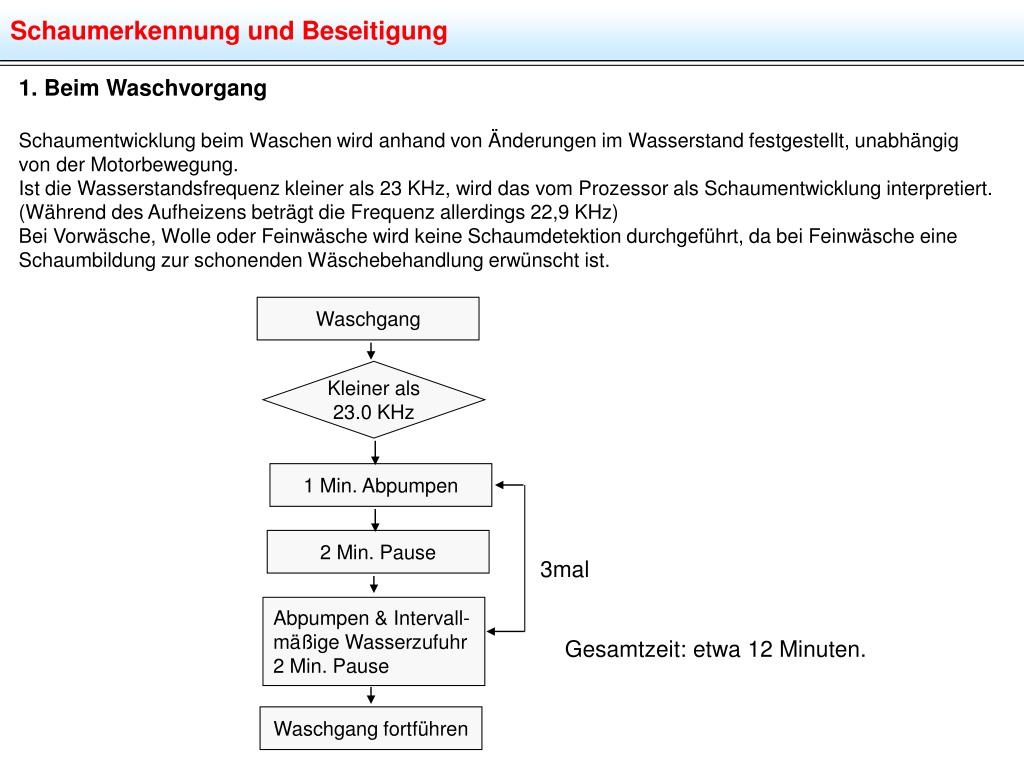

  24. Schaumerkennung und Beseitigung • 1. Beim Waschvorgang • Schaumentwicklung beim Waschen wird anhand von Änderungen im Wasserstand festgestellt, unabhängig • von der Motorbewegung. • Ist die Wasserstandsfrequenz kleiner als 23 KHz, wird das vom Prozessor als Schaumentwicklung interpretiert. • (Während des Aufheizens beträgt die Frequenz allerdings 22,9 KHz) • Bei Vorwäsche, Wolle oder Feinwäsche wird keine Schaumdetektion durchgeführt, da bei Feinwäsche eine Schaumbildung zur schonenden Wäschebehandlung erwünscht ist. Waschgang Kleiner als 23.0 KHz 1 Min. Abpumpen 2 Min. Pause 3mal Abpumpen & Intervall- mäßige Wasserzufuhr 2 Min. Pause Gesamtzeit: etwa 12 Minuten. Waschgang fortführen

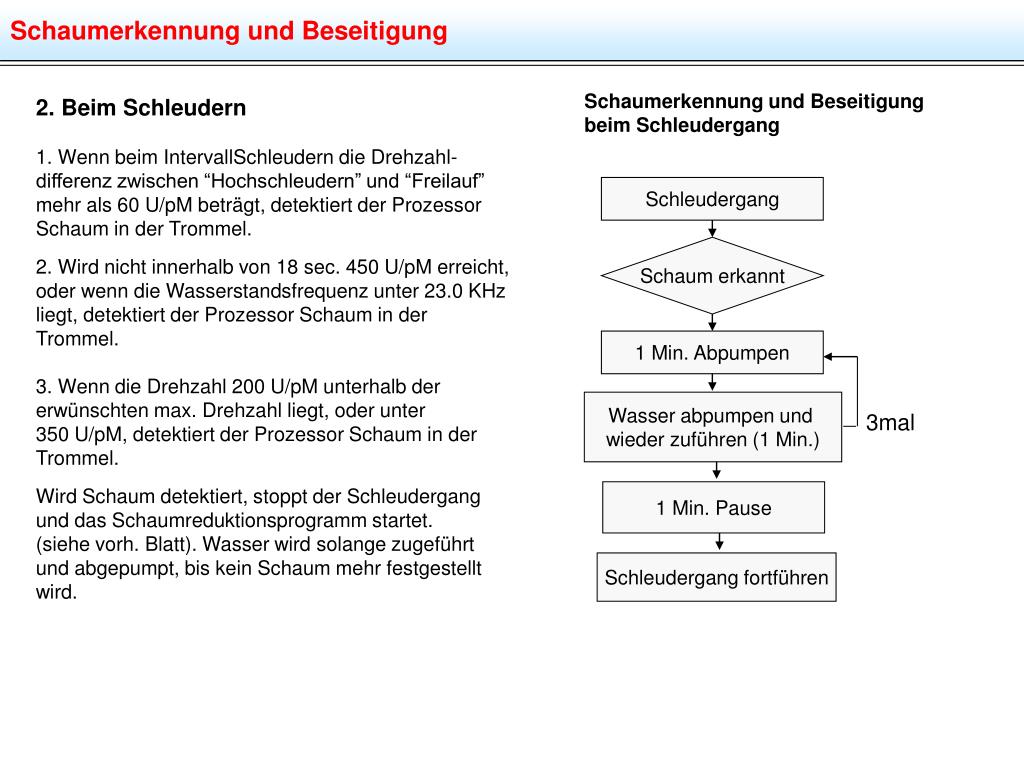

  25. Schaumerkennung und Beseitigung Schaumerkennung und Beseitigung beim Schleudergang 2. Beim Schleudern 1. Wenn beim IntervallSchleudern die Drehzahl- differenz zwischen “Hochschleudern” und “Freilauf” mehr als 60 U/pM beträgt, detektiert der Prozessor Schaum in der Trommel. 2. Wird nicht innerhalb von 18 sec. 450 U/pM erreicht, oder wenn die Wasserstandsfrequenz unter 23.0 KHz liegt, detektiert der Prozessor Schaum in der Trommel. 3. Wenn die Drehzahl 200 U/pM unterhalb der erwünschten max. Drehzahl liegt, oder unter 350 U/pM, detektiert der Prozessor Schaum in der Trommel. Wird Schaum detektiert, stoppt der Schleudergang und das Schaumreduktionsprogramm startet. (siehe vorh. Blatt). Wasser wird solange zugeführt und abgepumpt, bis kein Schaum mehr festgestellt wird. Schleudergang Schaum erkannt 1 Min. Abpumpen Wasser abpumpen und wieder zuführen (1 Min.) 3mal 1 Min. Pause Schleudergang fortführen

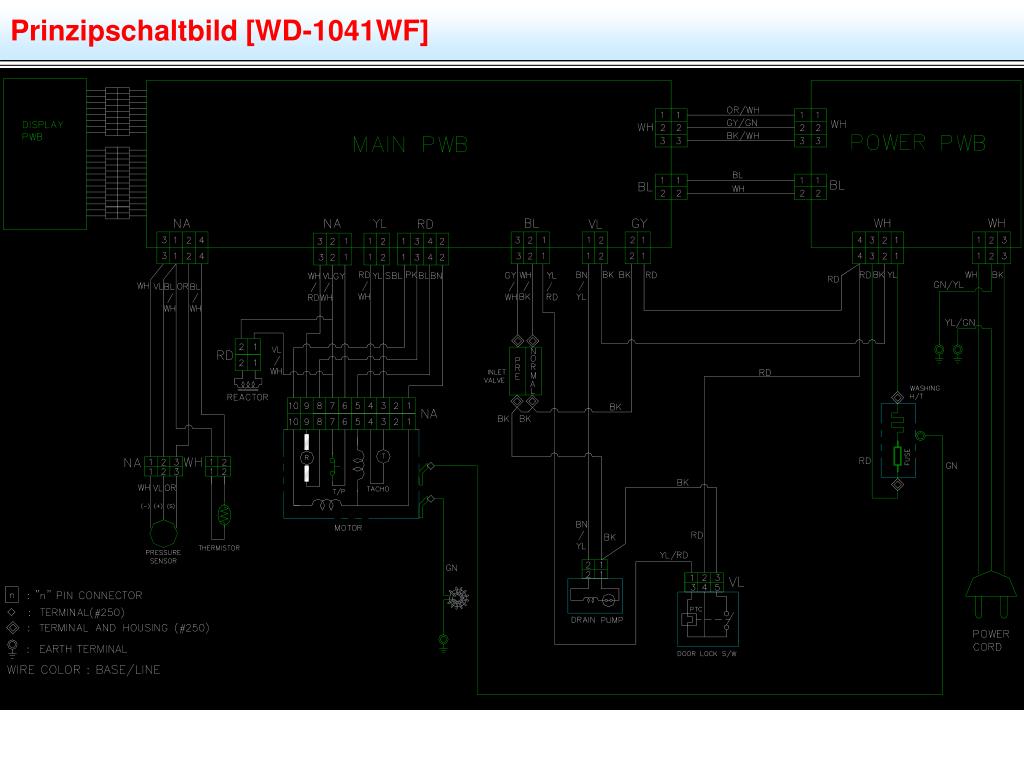

  26. Prinzipschaltbild [WD-1041WF]

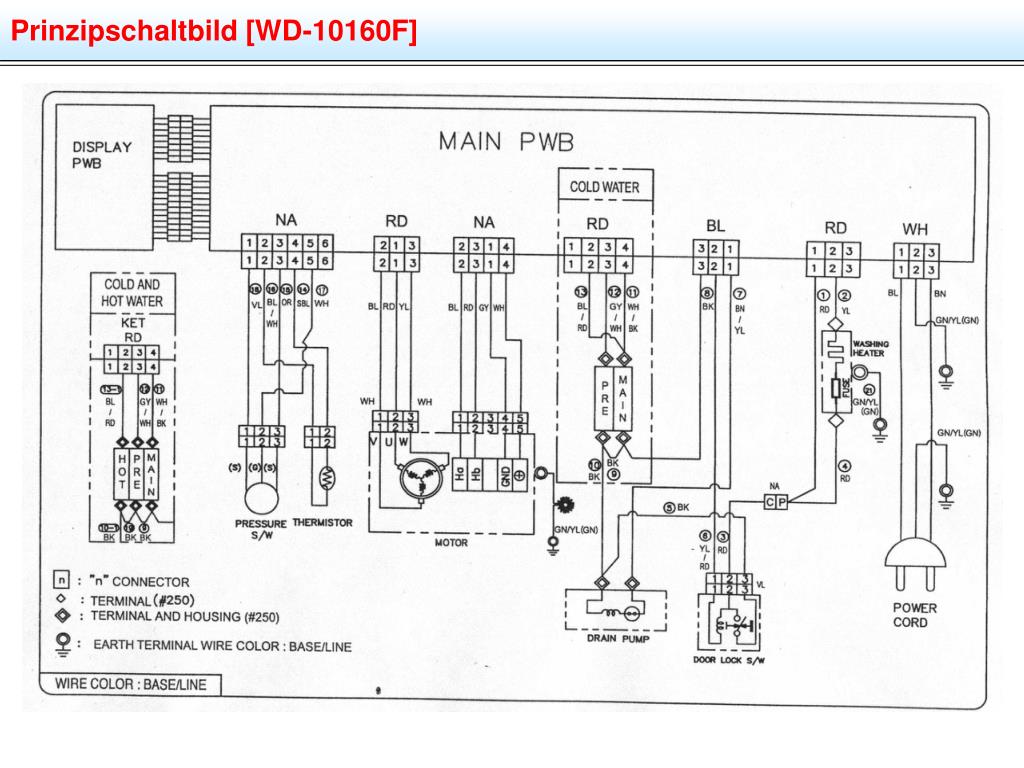

  27. Prinzipschaltbild [WD-10160F]

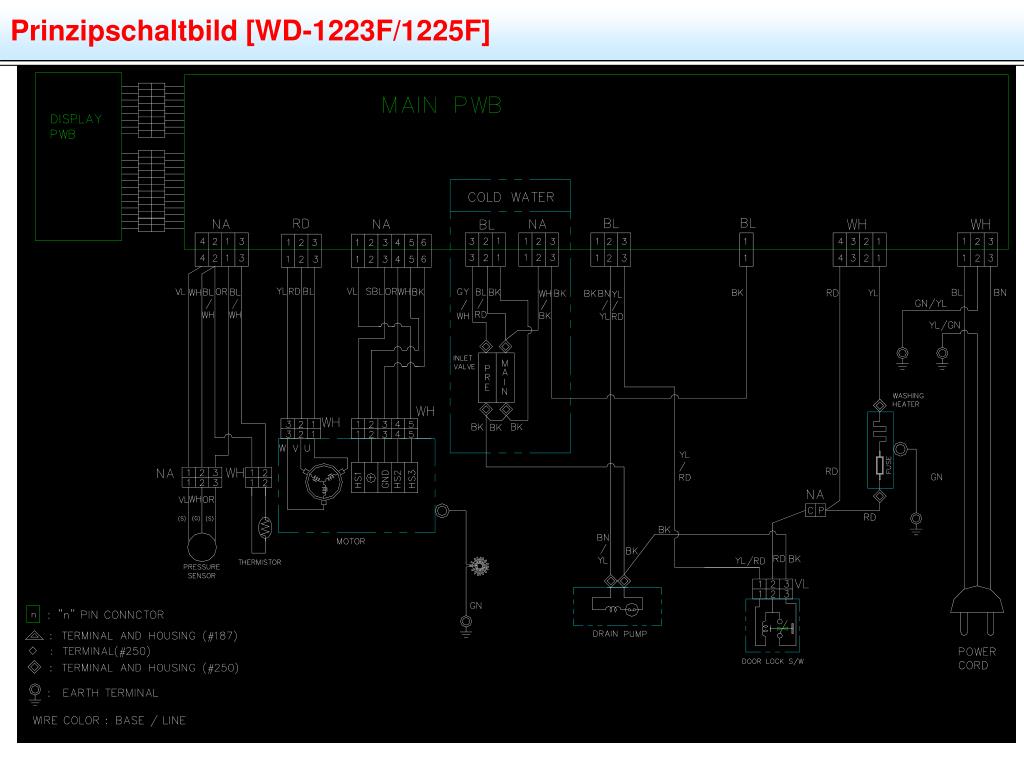

  28. Prinzipschaltbild [WD-1223F/1225F]

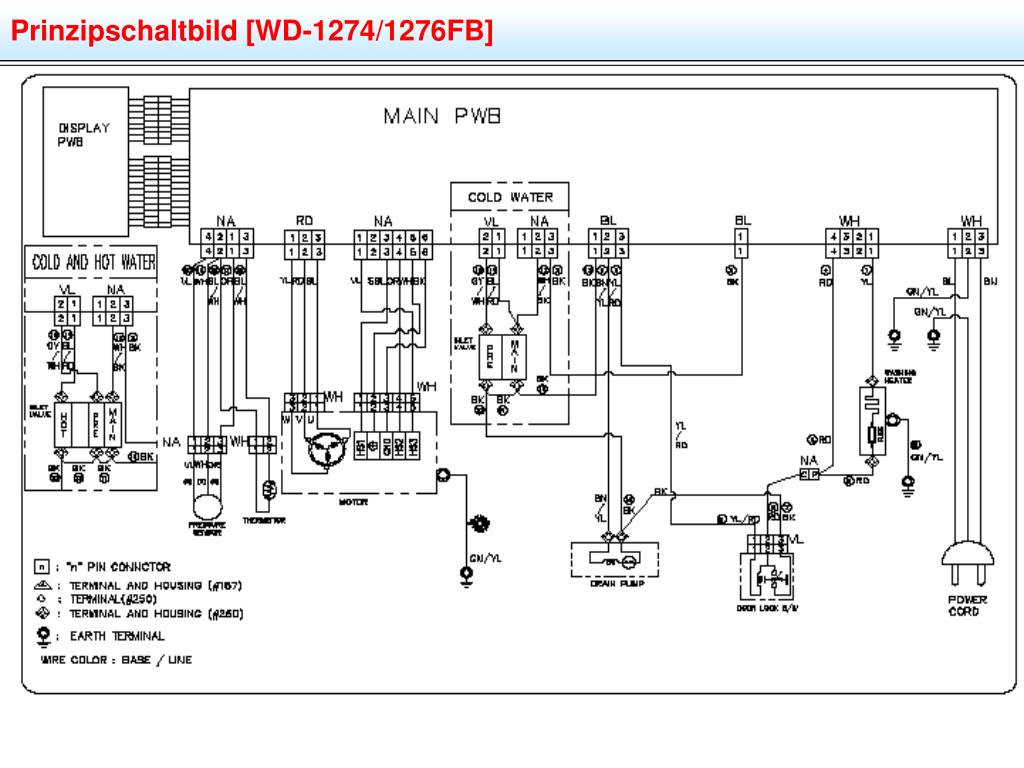

  29. Prinzipschaltbild [WD-1274/1276FB]

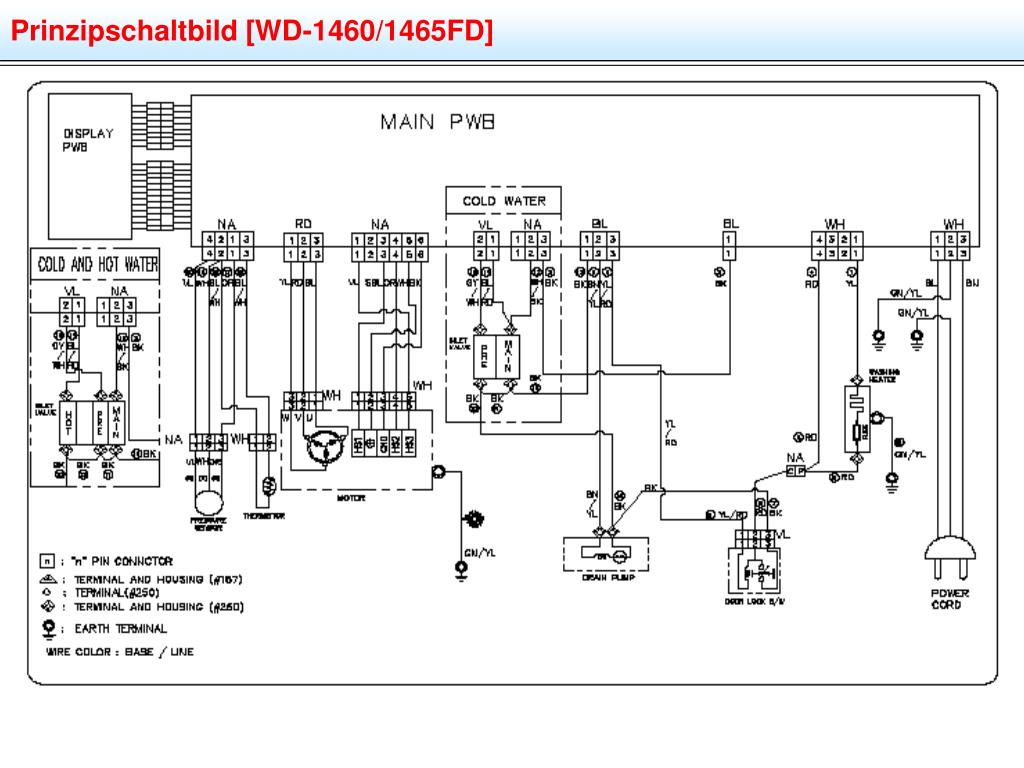

  30. Prinzipschaltbild [WD-1460/1465FD]

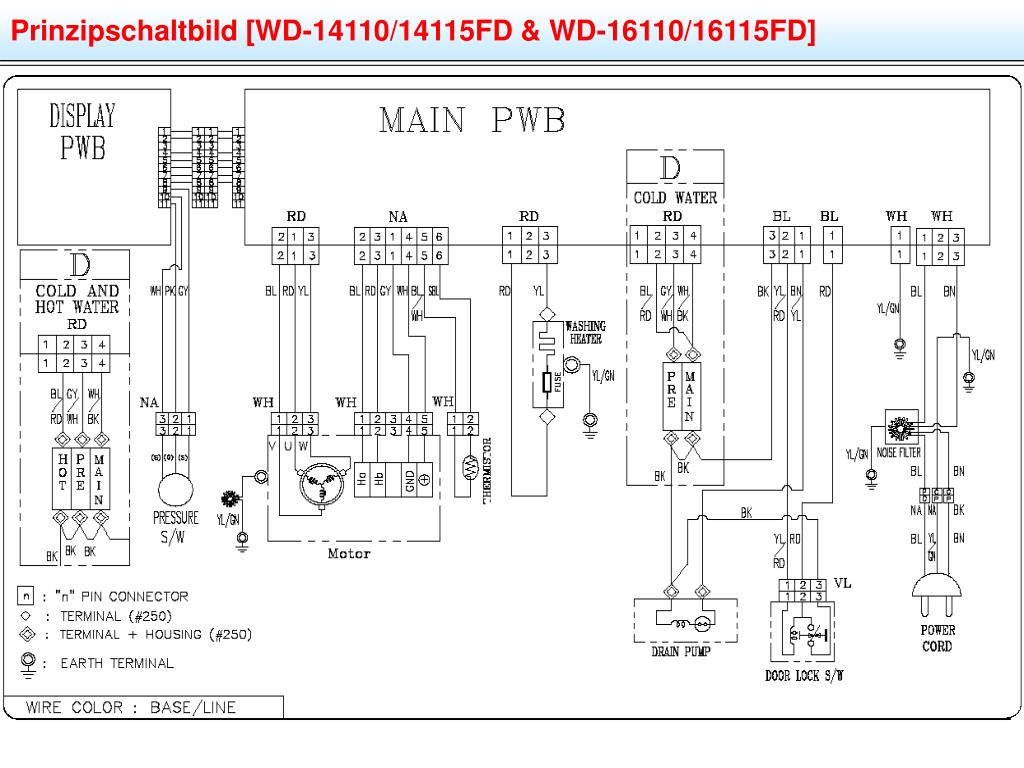

  31. Prinzipschaltbild [WD-14110/14115FD & WD-16110/16115FD]

  32. WD-1041F

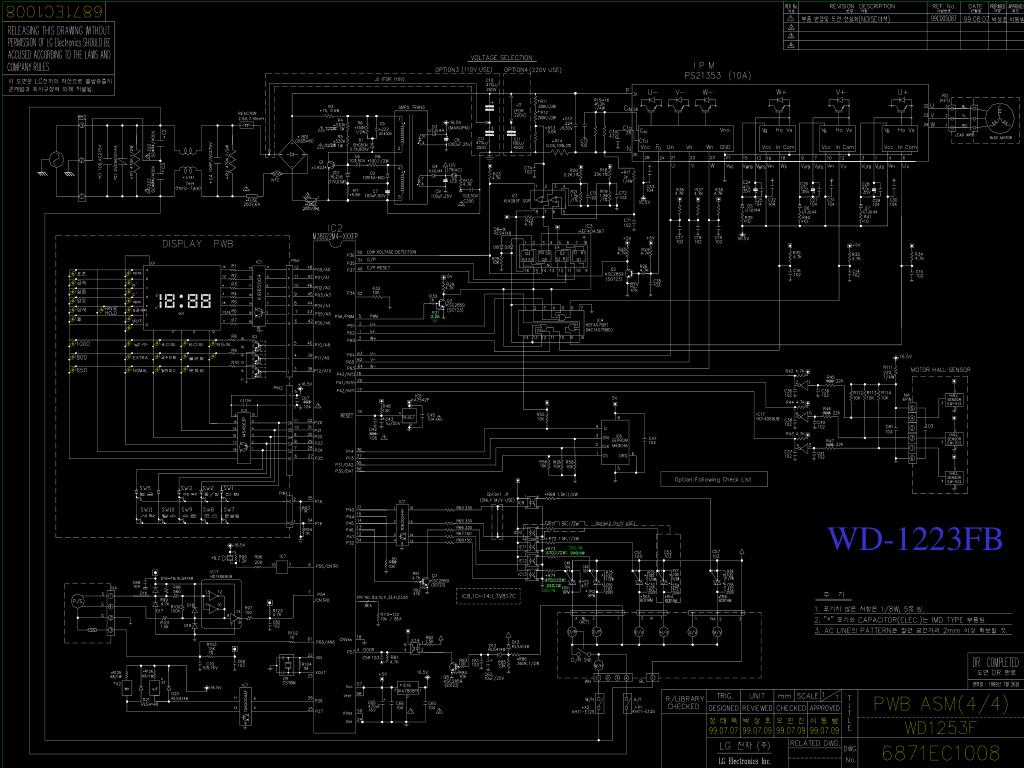

  33. WD-1223FB

  34. WD-1460FD

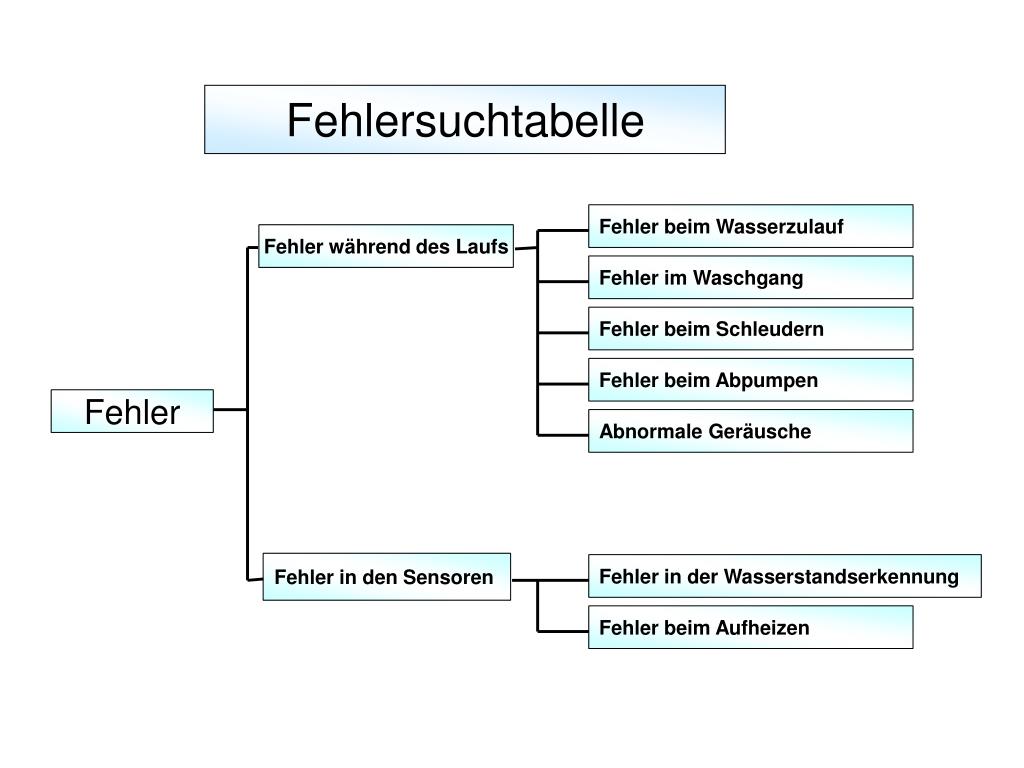

  35. Fehlersuchtabelle Fehler beim Wasserzulauf Fehler während des Laufs Fehler im Waschgang Fehler beim Schleudern Fehler beim Abpumpen Fehler Abnormale Geräusche Fehler in den Sensoren Fehler in der Wasserstandserkennung Fehler beim Aufheizen

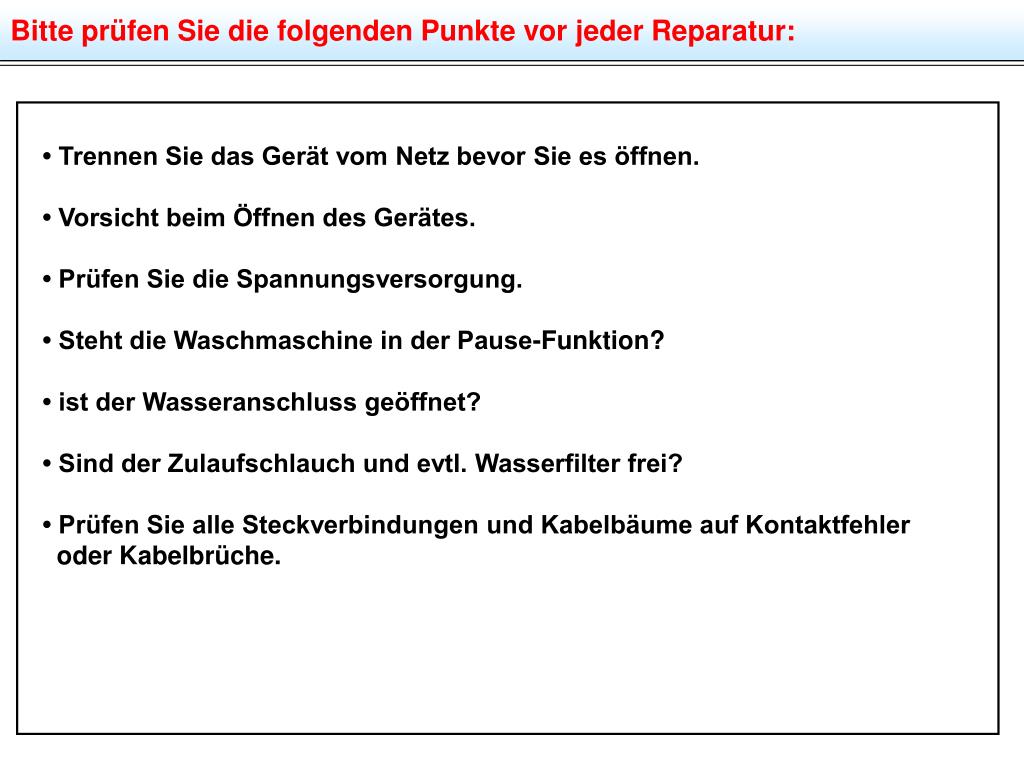

  36. Bitte prüfen Sie die folgenden Punkte vor jeder Reparatur: • Trennen Sie das Gerät vom Netz bevor Sie es öffnen. • Vorsicht beim Öffnen des Gerätes. • Prüfen Sie die Spannungsversorgung. • Steht die Waschmaschine in der Pause-Funktion? • ist der Wasseranschluss geöffnet? • Sind der Zulaufschlauch und evtl. Wasserfilter frei? • Prüfen Sie alle Steckverbindungen und Kabelbäume auf Kontaktfehler oder Kabelbrüche.

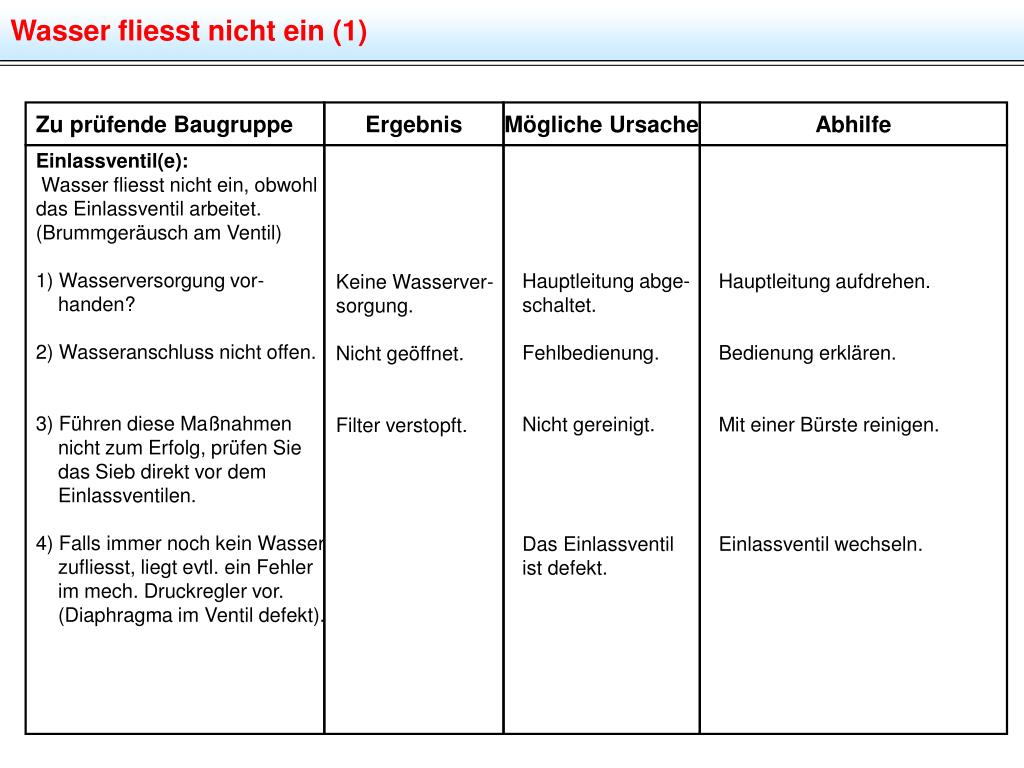

  37. Wasser fliesst nicht ein (1) Zu prüfende Baugruppe Ergebnis Mögliche Ursache Abhilfe Einlassventil(e): Wasser fliesst nicht ein, obwohl das Einlassventil arbeitet. (Brummgeräusch am Ventil) 1) Wasserversorgung vor- handen? 2) Wasseranschluss nicht offen. 3) Führen diese Maßnahmen nicht zum Erfolg, prüfen Sie das Sieb direkt vor dem Einlassventilen. 4) Falls immer noch kein Wasser zufliesst, liegt evtl. ein Fehler im mech. Druckregler vor. (Diaphragma im Ventil defekt). Hauptleitung abge- schaltet. Fehlbedienung. Nicht gereinigt. Das Einlassventil ist defekt. Hauptleitung aufdrehen. Bedienung erklären. Mit einer Bürste reinigen. Einlassventil wechseln. Keine Wasserver- sorgung. Nicht geöffnet. Filter verstopft.

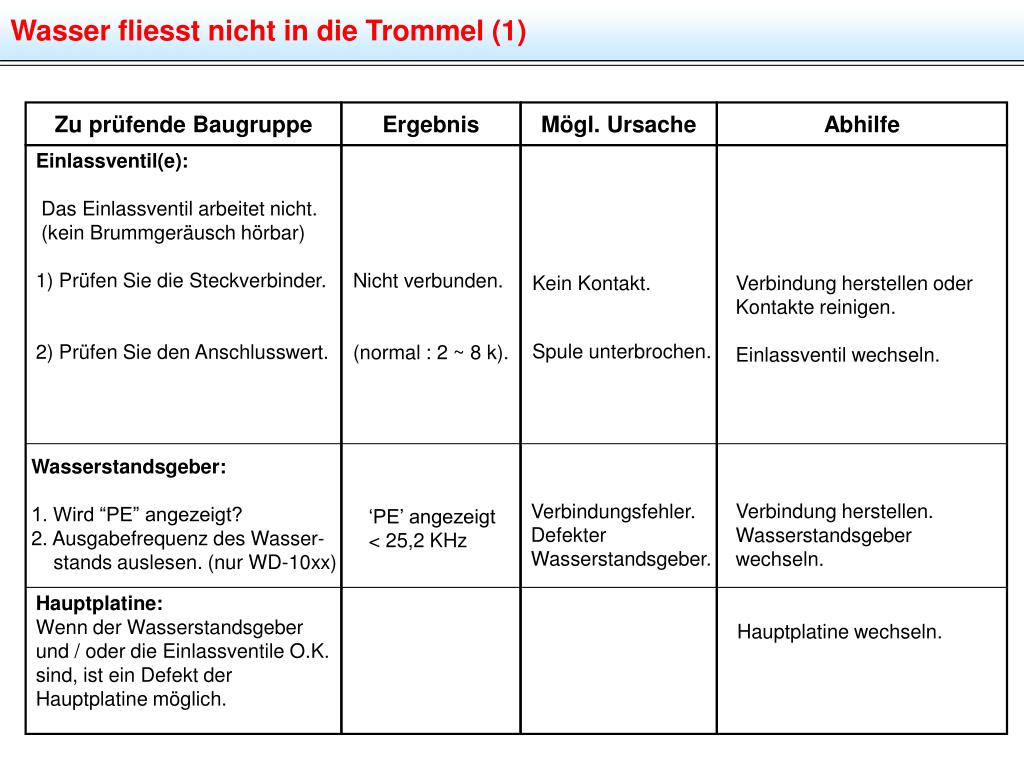

  38. Wasser fliesst nicht in die Trommel (1) Zu prüfende Baugruppe Ergebnis Mögl. Ursache Abhilfe Einlassventil(e): Das Einlassventil arbeitet nicht. (kein Brummgeräusch hörbar) 1) Prüfen Sie die Steckverbinder. 2) Prüfen Sie den Anschlusswert. Nicht verbunden. (normal : 2 ~ 8 k). Kein Kontakt. Verbindung herstellen oder Kontakte reinigen. Einlassventil wechseln. Spule unterbrochen. Wasserstandsgeber: 1. Wird “PE” angezeigt? 2. Ausgabefrequenz des Wasser- stands auslesen. (nur WD-10xx) Verbindung herstellen. Wasserstandsgeber wechseln. ‘PE’ angezeigt < 25,2 KHz Verbindungsfehler. Defekter Wasserstandsgeber. Hauptplatine: Wenn der Wasserstandsgeber und / oder die Einlassventile O.K. sind, ist ein Defekt der Hauptplatine möglich. Hauptplatine wechseln.

  39. Wassereinlauf unterbrochen oder dauerhafter Zufluss Zu prüfende Baugruppe Ergebnis mögliche Ursache Abhilfe Leck: Prüfen auf Lecks. Lecks vorhanden. Leckstellen beseitigen. Wasserstandsgebersystem: 1. Wasser wird zugeführt und Trommel dreht nicht? Defekter Wasser- standsgeber oder Druckschlauch. Luftfalle defekt. Prüfen auf Leck- oder Knick- stellen. Ggfs. ersetzen.

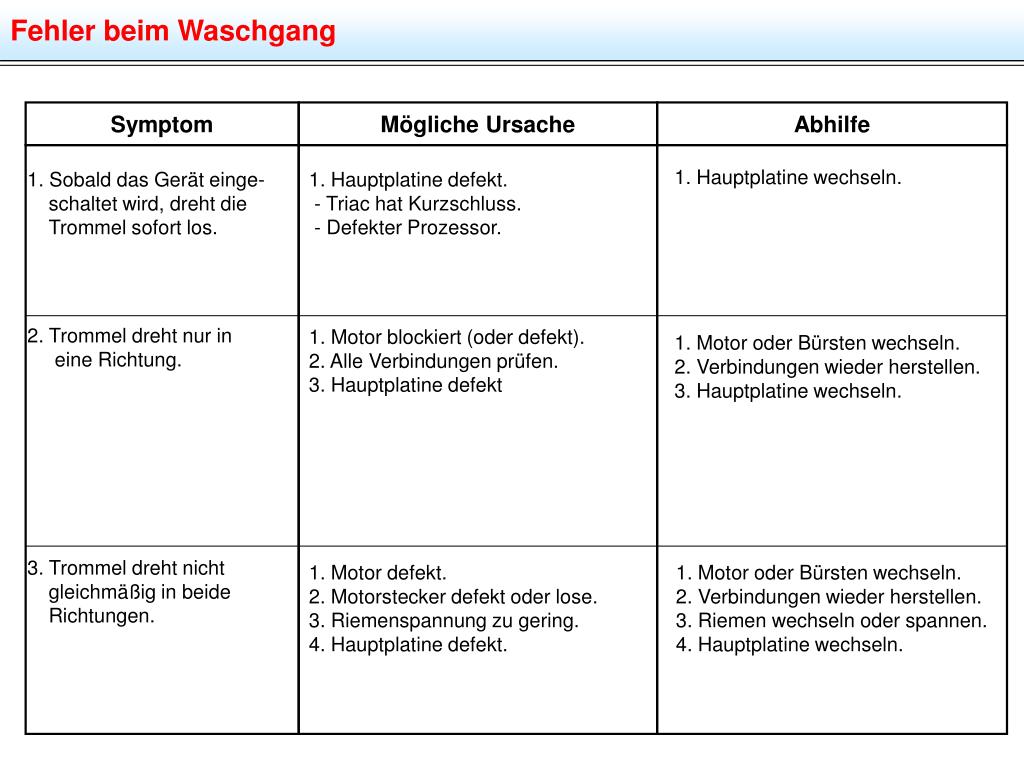

  40. Fehler beim Waschgang Symptom Mögliche Ursache Abhilfe 1. Sobald das Gerät einge- schaltet wird, dreht die Trommel sofort los. 1. Hauptplatine defekt. - Triac hat Kurzschluss. - Defekter Prozessor. 1. Hauptplatine wechseln. 2. Trommel dreht nur in eine Richtung. 1. Motor blockiert (oder defekt). 2. Alle Verbindungen prüfen. 3. Hauptplatine defekt 1. Motor oder Bürsten wechseln. 2. Verbindungen wieder herstellen. 3. Hauptplatine wechseln. 3. Trommel dreht nicht gleichmäßig in beide Richtungen. 1. Motor defekt. 2. Motorstecker defekt oder lose. 3. Riemenspannung zu gering. 4. Hauptplatine defekt. 1. Motor oder Bürsten wechseln. 2. Verbindungen wieder herstellen. 3. Riemen wechseln oder spannen. 4. Hauptplatine wechseln.

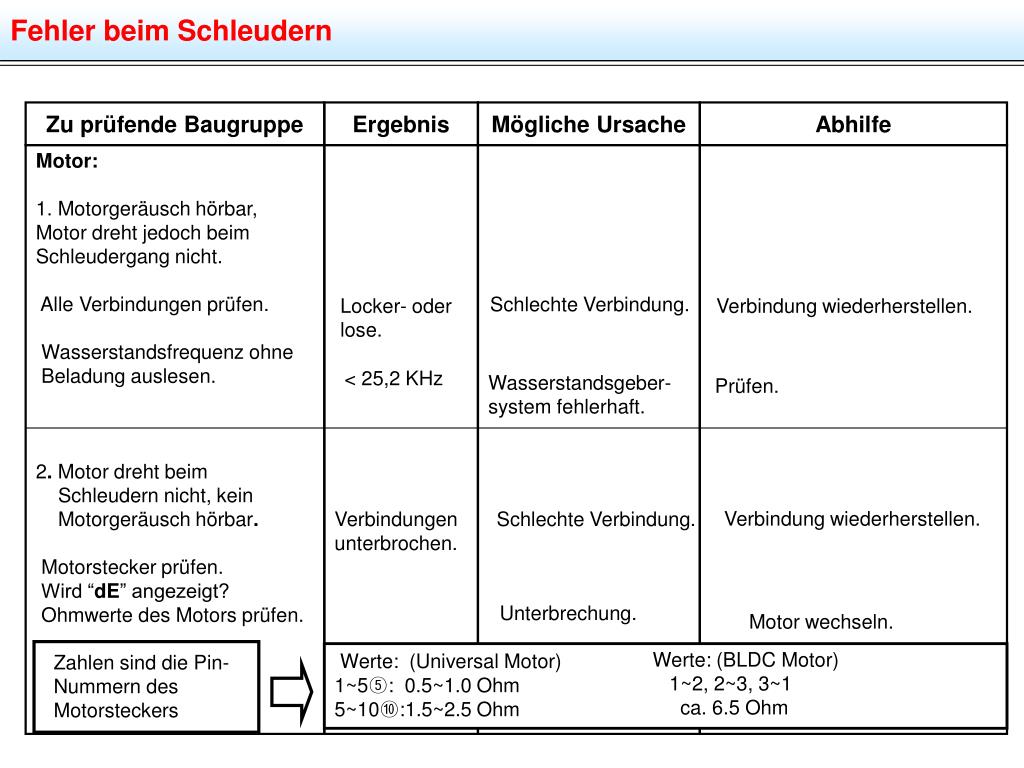

  41. Fehler beim Schleudern Zu prüfende Baugruppe Ergebnis Mögliche Ursache Abhilfe Motor: 1. Motorgeräusch hörbar, Motor dreht jedoch beim Schleudergang nicht. Alle Verbindungen prüfen. Wasserstandsfrequenz ohne Beladung auslesen. 2. Motor dreht beim Schleudern nicht, kein Motorgeräusch hörbar. Motorstecker prüfen. Wird “dE” angezeigt? Ohmwerte des Motors prüfen. Schlechte Verbindung. Locker- oder lose. Verbindung wiederherstellen. < 25,2 KHz Wasserstandsgeber- system fehlerhaft. Prüfen. Verbindung wiederherstellen. Verbindungen unterbrochen. Schlechte Verbindung. Unterbrechung. Motor wechseln. Werte: (BLDC Motor) 1~2, 2~3, 3~1 ca. 6.5 Ohm Werte: (Universal Motor) 1~5⑤: 0.5~1.0 Ohm 5~10⑩:1.5~2.5 Ohm Zahlen sind die Pin-Nummern des Motorsteckers

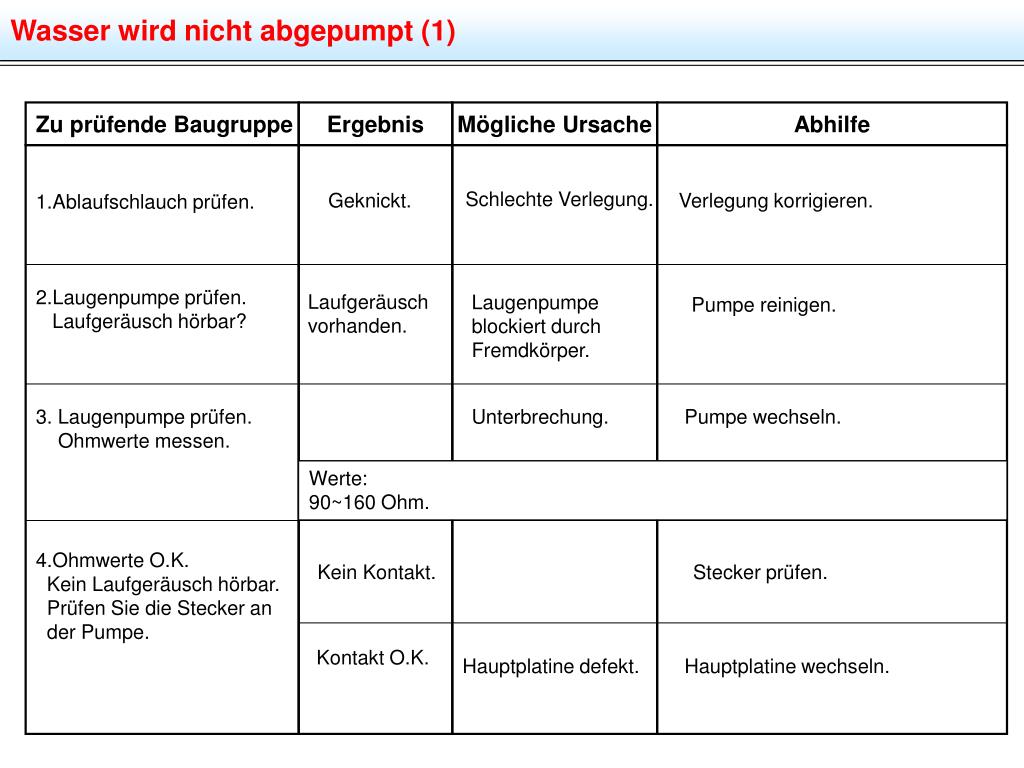

  42. Wasser wird nicht abgepumpt (1) Zu prüfende Baugruppe Ergebnis Mögliche Ursache Abhilfe 1.Ablaufschlauch prüfen. 2.Laugenpumpe prüfen. Laufgeräusch hörbar? 3. Laugenpumpe prüfen. Ohmwerte messen. 4.Ohmwerte O.K. Kein Laufgeräusch hörbar. Prüfen Sie die Stecker an der Pumpe. Schlechte Verlegung. Geknickt. Verlegung korrigieren. Laufgeräusch vorhanden. Laugenpumpe blockiert durch Fremdkörper. Pumpe reinigen. Unterbrechung. Pumpe wechseln. Werte: 90~160 Ohm. Kein Kontakt. Stecker prüfen. Kontakt O.K. Hauptplatine defekt. Hauptplatine wechseln.

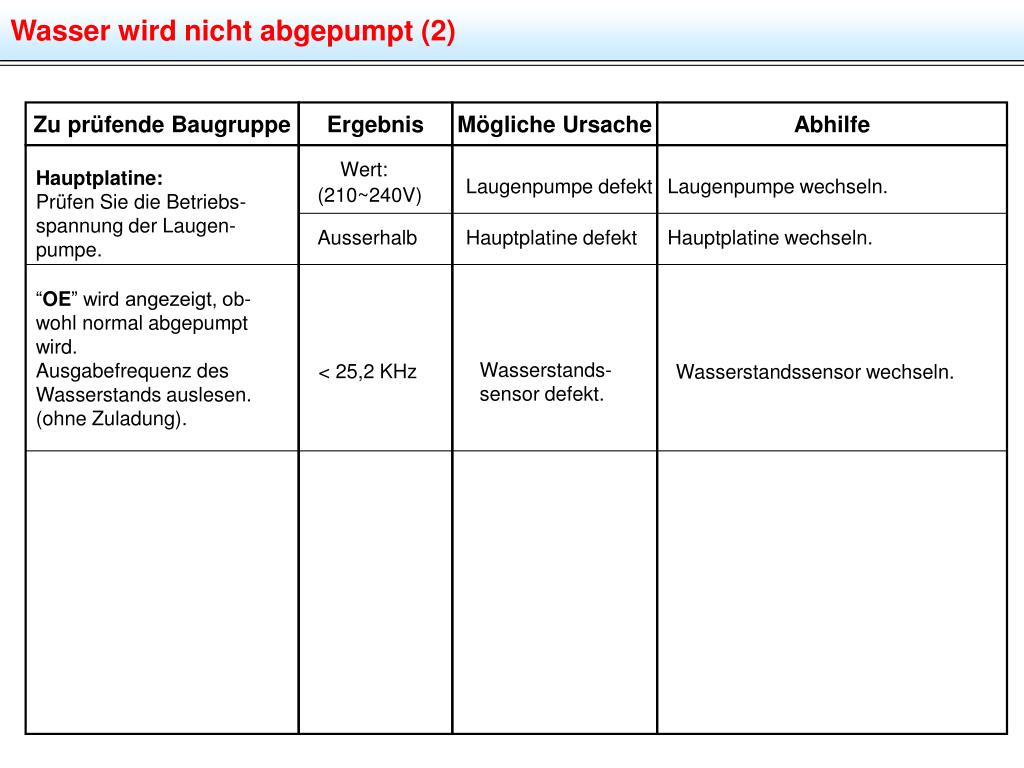

  43. Wasser wird nicht abgepumpt (2) Zu prüfende Baugruppe Ergebnis Mögliche Ursache Abhilfe Wert: Hauptplatine: Prüfen Sie die Betriebs- spannung der Laugen- pumpe. Laugenpumpe defekt Laugenpumpe wechseln. (210~240V) Ausserhalb Hauptplatine defekt Hauptplatine wechseln. “OE” wird angezeigt, ob- wohl normal abgepumpt wird. Ausgabefrequenz des Wasserstands auslesen. (ohne Zuladung). < 25,2 KHz Wasserstands- sensor defekt. Wasserstandssensor wechseln.

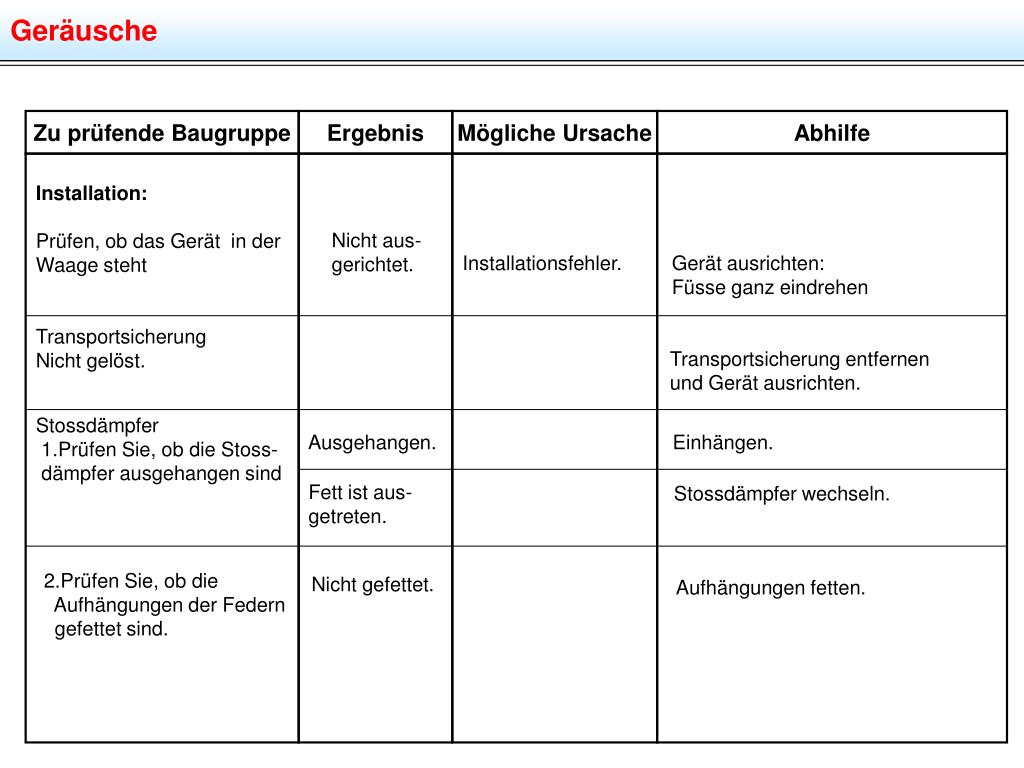

  44. Geräusche Zu prüfende Baugruppe Ergebnis Mögliche Ursache Abhilfe Installation: Prüfen, ob das Gerät in der Waage steht Transportsicherung Nicht gelöst. Nicht aus- gerichtet. Installationsfehler. Gerät ausrichten: Füsse ganz eindrehen Transportsicherung entfernen und Gerät ausrichten. Stossdämpfer 1.Prüfen Sie, ob die Stoss- dämpfer ausgehangen sind Ausgehangen. Einhängen. Fett ist aus- getreten. Stossdämpfer wechseln. 2.Prüfen Sie, ob die Aufhängungen der Federn gefettet sind. Nicht gefettet. Aufhängungen fetten.

  45. Wasserstand fehlerhaft Zu prüfende Baugruppe Ergebnis Mögliche Ursache Abhilfe ‘PE’ wird angezeigt: 1. Prüfen Sie die Verbindung zwischen Wasserstands- sensor und Hauptplatine. 2. Wasserstandsfrequenz auslesen (ohne Zuladung). (nur WD-10xx) Unterbrochen Verbindung wiederherstellen. Wasserstandssensor defekt. Ausserhalb 24.8~26.5 KHz Wasserstandssensor wechseln. Zu wenig Wasser oder Über- lauf. (OE, bzw. FE): 1. Prüfen Sie den Wasser- standssensor und/oder die Luftfalle. Leck Leck beseitigen. Verstopfung beseitigen. Verstopfung Leck oder Verstopfung: Wenn sich trotz kontinuier- lichem Wasserzulauf die Wasserstandsfrequenz nicht ändert, bedeutet dies, dass ein Leck oder eine Verstopfung im Wasserstands- sensorkreis vorliegt. 1. Leck: 1) Loch im Schlauch. 2) Schlauch porös. 3) Wasserstandssensor undicht. 2. Verstopfung: 1) Schlauch geknickt. 2) Luftfalle verstopft.

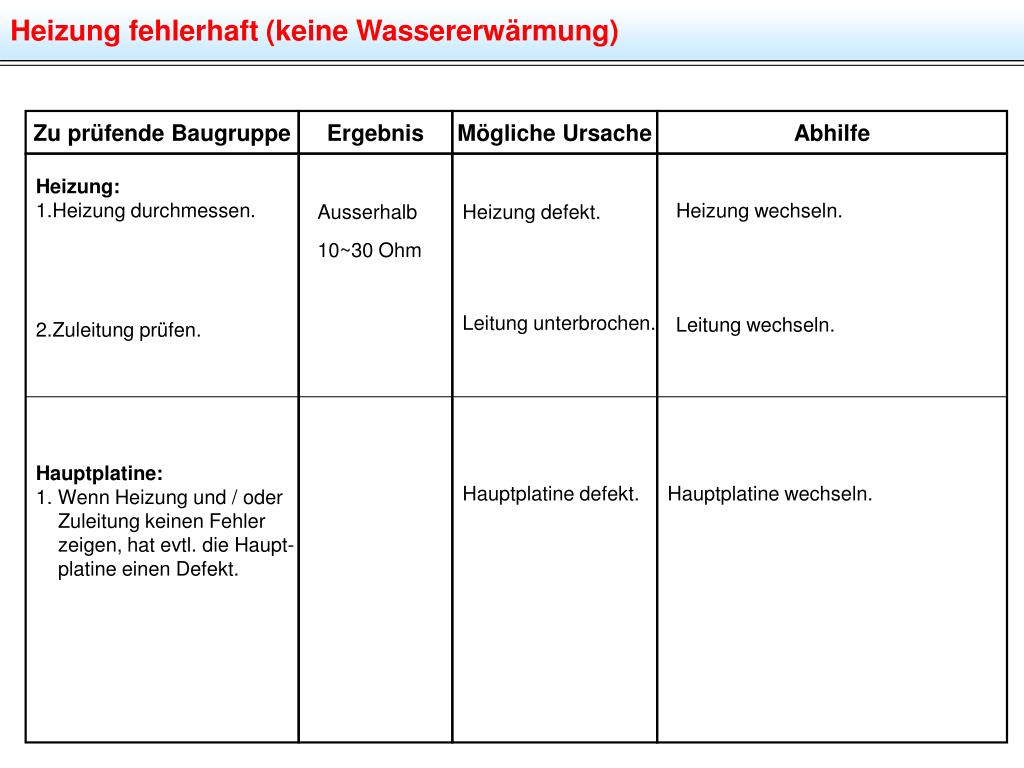

  46. Heizung fehlerhaft (keine Wassererwärmung) Zu prüfende Baugruppe Ergebnis Mögliche Ursache Abhilfe Heizung: 1.Heizung durchmessen. 2.Zuleitung prüfen. Hauptplatine: 1. Wenn Heizung und / oder Zuleitung keinen Fehler zeigen, hat evtl. die Haupt- platine einen Defekt. Heizung wechseln. Ausserhalb 10~30 Ohm Heizung defekt. Leitung unterbrochen. Leitung wechseln. Hauptplatine defekt. Hauptplatine wechseln.

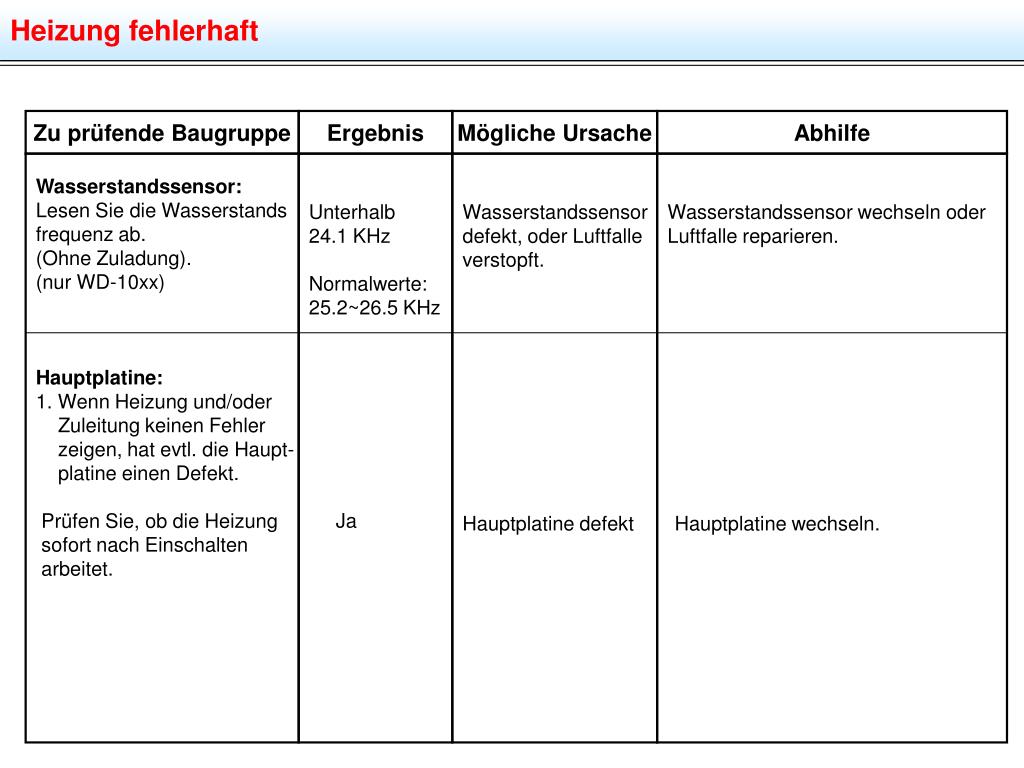

  47. Heizung fehlerhaft Zu prüfende Baugruppe Ergebnis Mögliche Ursache Abhilfe Wasserstandssensor: Lesen Sie die Wasserstands frequenz ab. (Ohne Zuladung). (nur WD-10xx) Hauptplatine: 1. Wenn Heizung und/oder Zuleitung keinen Fehler zeigen, hat evtl. die Haupt- platine einen Defekt. Prüfen Sie, ob die Heizung sofort nach Einschalten arbeitet. Unterhalb 24.1 KHz Normalwerte: 25.2~26.5 KHz Wasserstandssensor defekt, oder Luftfalle verstopft. Wasserstandssensor wechseln oder Luftfalle reparieren. Ja Hauptplatine defekt Hauptplatine wechseln.

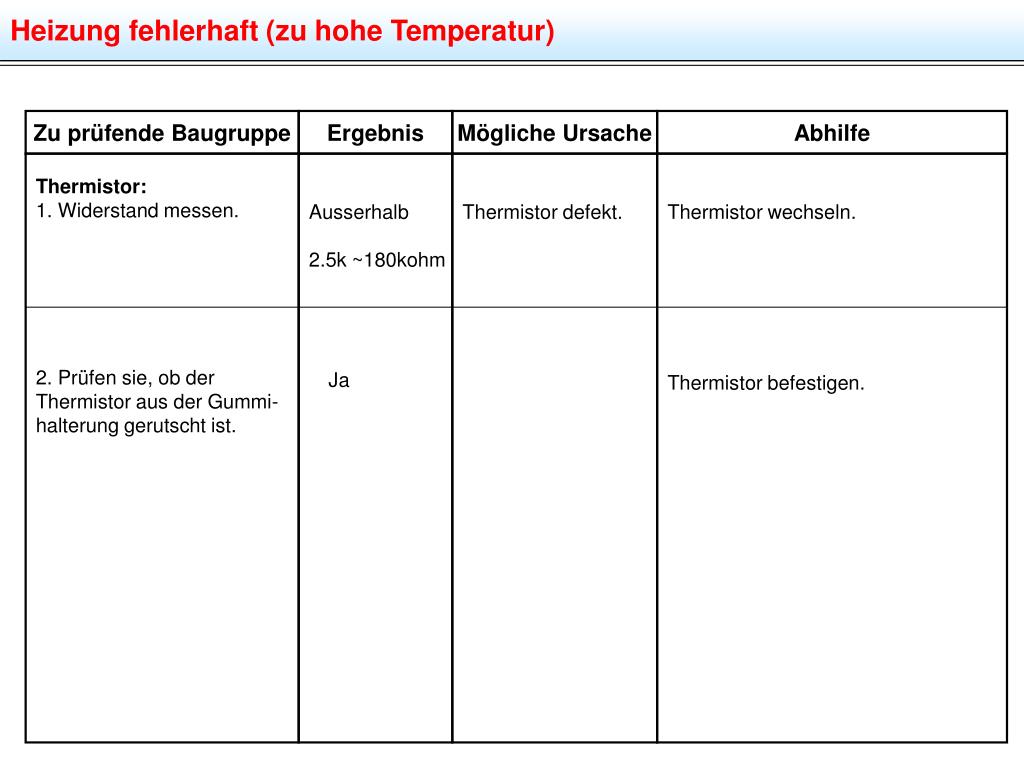

  48. Heizung fehlerhaft (zu hohe Temperatur) Zu prüfende Baugruppe Ergebnis Mögliche Ursache Abhilfe Thermistor: 1. Widerstand messen. 2. Prüfen sie, ob der Thermistor aus der Gummi- halterung gerutscht ist. Ausserhalb 2.5k ~180kohm Thermistor defekt. Thermistor wechseln. Ja Thermistor befestigen.
