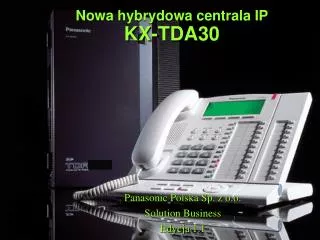

  1. Nowa hybrydowa centrala IPKX-TDA30 • Panasonic Polska Sp. z o.o. • Solution Business • Edycja 1.1 “

  2. Harmonogram • Architektura systemu KX-TDA30 – informacje techniczne • Serwer wsparcia technicznego Solution Business – demonstracja • Strony WWW dla central KX-TDAxxx • Strategia rozwojowa produktów z grupy PBX firmy Panasonic • Informacje handlowe

  3. Główne atuty systemu KX-TDA30 – Wielkie możliwości • Bazuje na cechach KX-TDA100/200 • Funkcjonalne D-XDP DPT przez DPT bez dodatkowego oprogramowania i sprzętu. Większa funkcjonalność i elastyczność. Łatwa instalacja dodatkowych wewnętrznych. • Stacje bazowe DECT Ekonomiczna bezprzewodowa instalacja Nie jest wymagana karta interfejsu dla stacji bazowych. • Caller ID na portach wewn. Informacja Caller ID przenoszona na porty wewnętrzne.(KX-TDA3168) • Nowa 4-kanałowa karta VoIP • Zintegrowana płyta główna Karta MPR, karta DHLC, Back board, funkcje karty OPB3 Central TDA100/200 zaimplementowane na płycie głównej.

  4. Nowa hybrydowa centrala IP KX-TDA30

  5. New DPT Line Up KX-T7625 KX-T7636 KX-T7633 KX-T7630 Linie Podśw. LCD Klawisz CO Speakerphone Wtyk sł. Nagł. USB Box I/F 12CO Box I/F D-XDP NAVI Key 6linii Tak 24 Full Duplex Tak Tak Tak Tak Tak 3linie Tak 24 Full Duplex Tak Tak Tak Tak Tak 3linie Nie 24 Full Duplex Tak Nie Nie Tak Tak Nie Nie 24 Full Duplex Tak Nie Nie Tak Tak

  6. Nowość Nowość Nowe aparaty DECT do central Panasonic • Pełna funkcjonalność dla PBX • Głośno mówiący • Wtyk sł. nagłownej • Duży LCD Wartość KX-TCA255 Model podstawowy Model kompaktowy • Kompaktowa obudowa 120 x 45 x 22mm, 100g • Pełna funkcjonalność dla PBX • Wtyk sł. nagłownej • Duży LCD • Wibracja KX-TCA155

  7. DECT Option DECT Repeater CS KX-A272 RPT 1 RPT 3 RPT 4 RPT 2 Maks. 4 repeateryw łańcuchu, funkcja handover maks. 1,000 m Dostępna funkcja handover • 2 ścieżki rozmowne • maks. 6 repeaterów na 1 CS • Autorejestracja • własny zasilacz TDA30

  8. Programowanie zdalne DPT XDP Modem T72/T74/T75/T76 Konfiguracja systemu PSTN Branch Sieć prywatna Analog/BRI Modem V.90/ISDN BRI Sieć IP Domofon/Otwieracz drzwi Karta VoIP PC Console/PC Phone Bateria Seria T76 CTI Client DPT USB NewCS LAN Seria T76 CTI Server DXDP DPT USB USB/PT-USB/RS232C PC Programming Poczta głosowa APT/SLT MOH EPG Źródła wejścia/wyjścia ISDN S0 Bus Telefon ISDN 0

  9. Różnice pomiędzy TDA30 i TDA100/200 Elementy TDA30 TDA100/200(Ver1.0) Konfiguracja podstawowa 0CO - 4EXT Z zasilaczem 0CO - 0EXT Bez zasilacza Linie miejskie Analogowe/BRI Analogowe/BRI, E&M/E1/PRI Linie wewnętrzne DHLC(MAIN) DLC/SLC DLC/SLC/DHLC MSLC PT i/f CS Tak Nie (Ver1.1) Caller ID dla wew. Tak Nie (Ver2.0) DXDP Tak Nie (Ver1.1) Karta VoIP Nowa 4-kanałowa 4-kanałowa/2 sloty Karta CTI-Link Nie Tak Karta opcji OPB3 Niepotrzebna Potrzebna

  10. Wydajność systemu 12 Max. LM LM - Max.12 = Analog.(Max.12) + ISDN-BRI(Max.6ports/12ch) 28 Max. LW LW - PT : Max.24 = DPT + APT + DSS + VM(DPT) + CS(TDA0141) - SLT : Max.24 = SLT + VM (DTMF) 4 Max. IPGW IPGW (niezależnie od LM) - IPGW : 1 x 4ch

  11. Konfiguracja portów Porty LM Porty LW 12 CO 24 wewnętrzne + 4SLT(XDP) LCOT4/BRI2 4 portywewnętrzne SLC8 / DLC8 LCOT4/BRI2 DHLC4 (wbudowane) SLC8 / DLC8 LCOT4/BRI2 8 CO 20 wewnętrznych + 4SLT(XDP) LCOT4/BRI2 SLC8 / DLC8 LCOT4/BRI2 DHLC4 (wbudowane) SLC8 / DLC8 4 CO IPGW-4 LCOT4/BRI2 16 wewnętrznych + 4SLT(XDP) 4 porty wewnętrzne DHLC4 (wbudowane) SLC8 / DLC8 12 wewnętrznych + 4SLT(XDP) DXDP-DPT Extension DHLC4 (wbudowane) SLC8 / DLC8 DXDP na wewn.uzyskujemy poprzez telef.serii KX-T76xx i poprzez karty DLC4 / DLC8oraz DHLC4.PT zawiera DXDP-DPT + port SLT SLT w DHLC (XDP Wł. lub Wył.) musi być 28 lub mniej niż 28 8 wewnętrznych + 4SLT(XDP) 4 portywewnętrzne DHLC4 (wbudowane) 4 wewnętrzne + 4SLT(XDP) DHLC4 (wbudowane)

  12. Przykłady konfiguracji LM(1/1) LM bez karty IPGW Slot Ilość LM LM-1 LM-2 LM/LW IPGW BRI Analog Wszystkie 01 - - - - 0 0 0 02 BRI-2 - - - 4 0 4 03 BRI-2 BRI-2 - - 8 0 8 04 BRI-2 BRI-2 BRI-2 - 12 0 12 05 LCOT-4 - - - 0 4 4 06 LCOT-4 LCOT-4 - - 0 8 8 07 LCOT-4 LCOT-4 LCOT-4 - 0 12 12 08 BRI-2 LCOT-4 - - 4 4 8 09 BRI-2 BRI-2 LCOT-4 - 8 4 12 10 BRI-2 LCOT-4 LCOT-4 - 4 8 12 LM z kartą IPGW 11 4 4 4 TAK 12 16

  13. Z DXDP Slot Bez DXDP Wbud. LM/LW LW-1 LW-2 SLT D-PT SLT D-PT 01 4S/4D - - - 4 4 4 8 02 4S/4D SLC(S4) - - 8 4 8 8 03 4S/4D SLC(S4) SLC(S8) - 16 4 16 8 04 4S/4D SLC(S4) DLC(D8) - 8 12 8 20 05 4S/4D SLC(S4) SLC(S8) SLC(S8) 24 4 24 4 06 4S/4D SLC(S4) SLC(S8) DLC(D8) 16 12 16 12 07 4S/4D SLC(S4) DLC(D8) DLC(D8) 8 20 8 20 4S/4D DLC(D4) - - 4 8 4 16 08 4S/4D DLC(D4) SLC(S8) - 12 8 12 16 09 4S/4D DLC(D4) DLC(D8) - 4 16 4 24 10 4S/4D DLC(D4) SLC(S8) SLC(S8) 20 8 20 8 11 4S/4D DLC(D4) SLC(S8) DLC(D8) 12 16 12 16 12 4S/4D DLC(D4) DLC(D8) DLC(D8) 4 24 4 24 13 Przykłady konfiguracji LW (1/2) Max. Portów wewnętrznych : 28

  14. Z DXDP Slot Bez DXDP Wbud. LM/LW LW-1 LW-2 SLT D-PT SLT D-PT Przykłady konfiguracji LW (1/2) 14 4S/4D - SLC(S8) - 12 4 12 8 15 4S/4D - SLC(S8) SLC(S8) 20 4 20 8 16 4S/4D - SLC(S8) DLC(D8) 12 12 12 16 17 4S/4D - DLC(D8) - 4 12 4 24 18 4S/4D - DLC(D8) DLC(D8) 4 20 4 24 Max. Portów wewnętrznych : 28

  15. Dobór odpowiedniego zasilacza Możliwości zasilacza Tylko zasilacz podstawowy : Max. 32jednostki mocy Zasilacz podstawowy + zasilacz dodatkowy : Max. 96jednostki mocy SLT T76xx oraz T7560/T7565 Inny typ DPT/APT oraz DSS CS TDA0141 ISDN Terminal Liczba jednostek mocy Dodatk. zasilacz Jednostki 0 0 4 4 1 Przykłady doboru odpowiedniego zasilacza 1 0-24 24 0 0 0 0 Nie 2 0-24 0 Max 4 Max 4 0 32 Nie 3 0-24 0 Ponad 4 0 0 - Tak - Tak 4 0-24 0 0 Ponad 4 0 5 0-24 0 4 4 1 33 Tak 6 0-24 0 4 3 4 32 Nie 7 0-24 0 4 3 5 33 Tak 8 0-24 0 3 4 4 32 Nie 9 0-24 0 3 4 5 33 Tak ISDN Terminal : Kiedy port BRI jest ustawiony jako wewnętrzny i zapewnia zasilanie. TVP pobiera “0” jednostek mocy.

  16. KX-TDA30 – widok z przodu.

  17. SD Card USB EPG RS232C MOH Reset SW Włącznik Styk dla baterii do KX-A228 Podłączenie zasilacza Gniazdo dodat. zasilacza KX-A236 Konfiguracja kart (Widok przód/tył) • - DLC4 (Max.1) • SLC4 (Max.1) • BRI2 (Max.3) • - LCOT4 (Max.3) - DLC8 (Max.2) - SLC8 (Max.2) - IP-GW4 (Max.1) • - EXT-CID (Max.1) • ECHO8 (Max.1) • - MSG2 (Max.2) • - DPH2/4 (Max.1) Przód (DLC8 + SLC8 : Max.2) (DLC4 + SLC4 : Max.1) S-11 No DPH2/4 S-4 S-7 S-10 CO4/EXT4 EXT8/ IPGW4 No DPH2/4 S-3 S-6 S-9 CO4/EXT4 EXT8/ IPGW4 S-2 S-5 S-8 CO4/EXT4 EXT8/ IPGW4 S-1 DHLC4 (Fixed Slot) Tył Initialize SW Prąd ładowania baterii:200mA(połowa TDA100/200)

  18. Układ kart (widok z góry) RMT Płyta główna • Zasilanie • +40V input • (2-DC-IN) • +3.3V • +5V • +15V • +9V/-9V • Generator dzwonka • MEC i/f RMT i/f • karta MPR(CPU) • jak w TDA100/200 • Procesor • Pamięci • ASIC(TSW, Conf, Ext etc) • SD card i/f • Serial / USB i/f • MOH/przywoł zew • Interf. karty RMT • Pamięć rozbudowy (MEC) • i/f(dla Ver1.1) Funkcje jednostki głównej Gniazda typu A (3) Gniazda typu B(3) [SLOT5] 8-portowa karta LW (Maks. 2 karty) -DLC8 -SLC8 lub Karta IP-GW4 (Max 1 karta) • [SLOT1] • Wbud. porty LW • DHLC4 • Terminal • CS / VPS / APT / DSS • SLT/DPT • Dwa porty działające • podczas awarii • zasilania • [SLOT2] • 4-portowa karta LW • (Max 1 karta) • DLC4 • SLC4 • lub • Karta LCOT4/BRI2 • (Max 3 karty). [SLOT6] 8 portowa karta LW (Maks. 2 karty) -DLC8 -SLC8 lub Karta IP-GW4 (Maks. 1 karta) • [SLOT3] • 4-portowa karta LW • (Max 1 karta) • DLC4 • SLC4 • lub • Karta LCOT4/BRI2 • (Max 3 karty) • [SLOT4] • 4-portowa karta LW • (Max 1 karta) • DLC4 • SLC4 • lub • Karta LCOT4/BRI2 • (Max 3 karty) [SLOT7] 8-portowa karta LW. (Max 2 karty) -DLC8 -SLC8 lub Karta IP-GW4 (Max 1 karta) Slot kart opcji (4) Option Base Function DPH4 / DPH2 / MSG2 / ECHO8 / EXT-CID Niepotrzebna karta OPB3 wykorzystywana Przez TDA100/200 • [SLOT8] • Option Card • DPH2/4 (Slot8,9 only) • MSG2 (Max 2 cards) • ECHO8 • EXT-CID • [SLOT9] • Karta opcji • DPH2/4(Tylko Slot8,9) • MSG2 (Max 2 karty) • ECHO8 • EXT-CID • [SLOT10] • Karta opcji • (niedostępne DPH2/4) • MSG2 • ECHO8 • EXT-CID • [SLOT11] • Karta opcji • (Niedostępne DPH2/4) • MSG2 • ECHO8 • EXT-CID Karta Caller ID dla LCOT4 Karta Caller ID dla LCOT4 Karta Caller ID dla LCOT4

  19. Numery kart rozszerzeń dla TDA30 i TDA100/200 LW LM Karta TDA30 TDA100/200 Karta TDA30 TDA100/200 DHLC8 - TDA0170 LCOT4 TDA3180 - - DLC4 TDA3171 LCOT8 - TDA0180 DLC8 TDA3172 TDA0171 LCOT16 - TDA0181 DLC16 - TDA0172 E&M - TDA0184 SLC4 TDA3173 - E1 - TDA0188 TDA0173 SLC8 TDA3174 CID/PAY8 - TDA0189 SLC16 - TDA0174 CID(CO) TDA3193 TDA0193 MSLC16 - TDA0175 BRI2 TDA3280 - CSIF8 - TDA0144 BRI4 - TDA0284 Inne BRI8 - TDA0288 Karta TDA30 TDA100/200 PRI30 - TDA0290 OPB3 - TDA0190 IP-GW4 TDA3480 TDA0480 DPH4 TDA3161 TDA0161 DPH2 TDA3162 TDA0162 ECHO TDA3166 TDA0166 EXT-CID TDA3168 - MSG TDA3191 TDA0191 RMT TDA3196 TDA0196 CID(CO) TDA3193 TDA0193 CTI-Link - TDA0410

  20. Zasoby sprzętowe -1 Karty LM BRI-2 KX-TDA3280 Max.3 - 2-portowa karta ISDN BRI - LM/LW (programowalne) - RJ45 x 2 - 1 port działający bez zasilania LCOT4 KX-TDA3180 • 4-portowa karta analogowa LM • RJ11 x 4 - Detekcja odwrócenia fazy • Detekcja CPC • możliwość montażu karty CID4 - 2 porty działające bez zasilania Max.3 Karta Caller ID KX-TDA3193 - Bell / ETSI / DTMF • Montowana na karcie LCOT4 Max.3 IP-GW4 KX-TDA3480 - 4-kanałowa karta IPGW • G.729a/G.723.1/G.711 • 100BaseTX/10BaseT • FAX : G.711 (T.38 nie jest obsługiwany) - Programowanie przez WWW Max.1 Ważne: Karty do TDA30 nie obsługują trybu Hot Swap.

  21. Zasoby sprzętowe – 2 Karty portów wewnętrznych DLC4 KX-TDA3171 - 4-portowakarta DPT • DPT / DSS / CS / VPS (DPT Integration) - RJ11 x 4 Max.1 DLC8 KX-TDA3172 - 8-portowa karta DPT • DPT / DSS / CS / VPS (DPT Integration) - RJ11 x 8 Max.2 SLC4 KX-TDA3173 - 4-portowa karta SLT - 4 odbiorniki DTMF - RJ11 x 4 Max.1 SLC8 KX-TDA3174 - 8-portowa karta SLT - 8 odbiorników DTMF - RJ11 x 8 Max.2 Ważne: Nie ma dodatkowej karty DHLC Ważne: Karty do TDA30 nie obsługują trybu Hot Swap.

  22. Dostępne terminale dla kart LW Nazwa Opis CS DPT VPS APT DSS SLT DHLC Digital Hybrid Line Circuit Karta cyfrowych portów hybrydowych v v v v v v DLC Digital Line Circuit Karta portów cyfrowych v v v v SLC SLT Line Circuit Karta portów analogowych v Note : Telefon PC i Konsola PC wykorzystuje port DPT

  23. Zasoby sprzętowe - 3 Karty opcji -1 MSG2 KX-TDA3191 - 2-portowa karta wiadomości/DISA • OGM Max.15min, 32 wiadomości Max.2 DPH4 KX-TDA3161 - 4-portowa karta domofonu - Domofon dla T30865 - 4 otwieracze drzwi - 4 External Relay Output (Ver.2.0) • 4 External Sensor Input (Ver.2.0) Max.1 DPH-2 KX-TDA3162 • 2-portowa karta domofonu - 2 otwieracze drzwi - 4 External Relay Output (Ver.2.0) - 4 External Sensor Input (Ver.2.0) Max.1 ECHO8 KX-TDA3166 • 8-portowa karta kasowania echa Max.1 Ważne: Karty do TDA30 nie obsługują trybu Hot Swap.

  24. Zasoby sprzętowe - 4 Karty opcji -2 Ext. Caller ID KX-TDA3168 - Karta generacji sygnału Caller ID • Max. 8 SLT (2zasoby x 4porty) • FSK Signal V.23(ETSI)/Bell202 (Bellcore) (1st Bell -- Caller ID -- 2nd Bell) Max.1 RMT KX-TDA3196 - modem analogowy. • standard V.90. Max.1 Ważne: Karty do TDA30 nie obsługują trybu Hot Swap. Dodatkowy zasilacz (taki sam jak podstawowy) KX-A236 Warunki KX-A236jest wymagany, gdy • Całkowita liczba APT, DSS i DPT (T72xx, T74xx,T75xx) przekracza 4, lub (2) Całkowita liczba CS przekracza 4. Max.1

  25. Wydajność systemu (zasoby) -1 Zasoby TDA30 TDA100 /200 Zasoby TDA30 TDA100/200 Port MOH 1 2 Dzierżawcy 8 Port przywoł. 1 2 COS 64 DSS/PC Console 4/2 8 Grupy LM 64 PC Phone 24 64/128 Grupy wewn. 32 Domofon 4 8/16 Grupy przywoł. 32 Zwalniacz elektr. 4 8/16 Grupy dzwonienia PS 32 Port DISA 4 8/16 Grupy Call pick up 64 OGM 32 64 Grupy Idle Ext. Hunt. 64 (16 Ext./G) CS 8/4 16/32 Grupy ICD 64 (32 Ext./G) PS 28 64/128 Tabele czasy kolejk. 64 VPS 1 2 VPS (DTMF) 2 (32 Ext./G) Port (Ch) 4 (8ch) 12 (24ch) Liczba cyfr nr. Wew. 1-4 Strefa parkingowa 100 Telekonferencje 3x10 or 8x4 Rejestr MSG wait. 256 Bufor SMDR 200

  26. Wydajność systemu (zasoby) - 2 Zasoby TDA30 TDA100/200 Zasoby TDA30 TDA100/200 Kody weryfikacji użyt. 4 cyfry x 1000 Poziomy restrykcji 7 PIN kodów weryf. 10 cyfr x 1000 Kody zabronione 16cyfr x 100/poziom Kody Special carrier 16 cyfr x 20 Kody dozwolone 16cyfr x100/poziom Koszt impulsu Kody Host access 10 cyfr x 10/TRG 8 cyfr Tabela DDI 32 cyfry x 1000 Waluta 3 Numery alarmowel 32 cyfry x 10 Rejestr poł. Wych. 100/Wewn. Num. Sztbk. dostępu 4 cyfry x 80 Rejestr poł. Przych. 100/Wewn. Num. Szbk. Wyb. Sys 32 cyfry x 1000 Hot line 32 cyfry Redial 32 cyfry Plan ARS 16 Cyfry przewodnie 16 cyfr x 1000 Cyfry wyjątków 16 cyfr x 200 ARS Carrier 10 Tabela TIE Routing 32 Leading digits 3 Kody PBX 7

  27. Maksymalne odległości okablowania ø0.4mm 500m ø0.5mm 720m (CAT5) ø0.6mm 830m - Seria T76xx - T7550/T7565 ø0.4mm 140m ø0.5mm 229m (CAT5) ø0.6mm 360m - Inne D-PT/A-PT - Wszystkie DSS ø0.4mm 698m ø0.5mm 1128m (CAT5) ø0.6mm 1798m SLT ø0.4mm 222m ø0.5mm 347m (CAT5) ø0.6mm 500m TDA0141(CS) 5m USB Point to Point 1000m (CAT5) Point to Multi-Point 150m (CAT5) ISDN Terminal ISDN S0 Bus 5m USB Terminal USB USB Terminal

  28. Nowa Funkcja1: Digital eXtra Device Port (DXDP) - Dwa DPT na jednymporcie DLC - Dwa DPT i jeden SLT naporcie DHLC DXDP-Slave DXDP-Master 1 pair 1 pair DXDP-Slave DXDP-Master XDP or Parallel 2 pair 2 pair 1 pair Uwaga : Jednostka Master jest pośrednikiem połączenia równoległego dla SLT.

  29. Telefon Master Slave Możliwe • - T7625 • - T7630 • - T7633 • T7636 • T7665 - T7625 - T7630 - T7633 - T7636 - T7665 Niemożliwe • - APT • - T72xx • - T74xx • DSS • CS • TVP • - APT • - T72xx • - T74xx • DSS • CS • TVP DXDP- Warunki użytkowania ø0.4mm Max.40m ø0.5mm Max.50m ø0.6mm Max.60m Warunek-1 ø0.4mm Max. 500m ø0.5mm Max. 720m ø0.6mm Max. 830m DXDP-Slave DXDP-Master Warunek-2 Warunek-3 Jeśli używasz DXDP, - Funkcja OHCA jest niedostępna. - Karta T7601 (USB) jest niedostępna. (PC Phone / PC Console / PC Programming) Łączenie równoległe jest niedostępne Warunek-4 X

  30. Max.8 CS z dwoma zasilaczami Nowe Funkcje2: PT Interface DECT CS (KX-T0141) • - Niepotrzebna karta stacji bazowych DECT. • - Podłączanie stacji bazowych do portów: DHLC4, DLC4/8 • Dwa kanały rozmowne na stację bazową. • podłączenie kablem 1-parowym (tak jak DPT) ø0.4mm 222m ø0.5mm 347m ø0.6mm 500m Max.4 CS z jednym zasilaczem TDA30 automatycznie wykrywa podłączenie CS.

  31. Nowe Funkcje3: Caller ID dla SLT Z kartą KX-TDA3168, TDA30 zapewnia usługę CLIP dla SLT. Sygnał Caller ID EXT-CID Przydział zasobów Karta EXT-CIDposiada 2 zasoby (4porty x 2), konieczne jest przypisanie zasobów dla kart wewn. SLT MAIN SLC4 TDA3168 SLC8-1 (1-4) SLC8-1 (5-8) SLC8-2 (1-4) 2 resources SLC8-2 (5-8)

  32. Parallel mode Ext.201 Ext.201 XDP mode Ext.201 Ext.205 Caller ID dla SLT (KX-TDA3168) -2 Włączone/Wyłączone Można włączyć/wyłączyć tę funkcję dla każdego portu

  33. Nowe funkcje 4: Nowa karta IP-GW (KX-TDA3480) • - 4-kanałowa karta IP-GW • - G.729a/G.723.1/G.711 • - T.38 (FAX) nie jest obsługiwany (FAX = G.711) • Programowanie poprzez przeglądarkę stron WWW • (tylko w języku angielskim) • - współpraca pomiędzy TDA0480: • Tylko połączenia przychodzące, wychodzące i CLIP. • - współpraca z produktami innych producentów : • Nie gwarantowana. Warunki

  34. KX-TDA100/200 KX-TDA30 Funkcje niedostępne w KX-TDA30 - KX-TDA30 nie zapewnia funkcjonalności MSLC. Z tego powodu nie jest możliwa funkcja telefonu KX-T7710 wykorzystująca lampkę wiadomości.

  35. Oprogramowanie kart opcji - Wszystkie karty (z wyjątkiem IPGW) są kontrolowaneprzez jednostkę główną Oprogramowanie do zarządzania systemem - Własne, ale podobne do central serii KX-TDAx00. Komendy do programowania -Komendy do programowania (kody programowe) centrali KX-TDA30 są takie same jak dla central KX-TDA100/200

  36. Serwer wsparcia technicznego Nadzór merytoryczny nad serwerem oraz przydzielanie dostępu do zasobów Karol Przybyłka Technical Support PBX/IT karol.przybylka@panasonic.com.pl

  37. Serwer wsparcia technicznego

  38. Serwer wsparcia technicznego

  39. Serwer wsparcia technicznego • Struktura serwera: • Dokumentacja (instrukcje użytkownika, instalacji, programowania) • Oprogramowanie do zarządzania centralami • Informacje od producenta • Forum wymiany informacji pomiędzy użytkownikami • Najczęściej spotykane problemy

  40. Serwer wsparcia technicznego • Dostęp: • Autoryzowani Instalatorzy – dostęp do wszystkich zasobów • Instalatorzy bez certyfikatu – dostęp do podstawowych informacji oraz najczęściej zadawanych pytań

  41. Nowa strona WWW Nadzór merytoryczny nad zawartością Karol Przybyłka Technical Support PBX/IT karol.przybylka@panasonic.com.pl

  42. Nowa strona WWW Strona poświęcona centralom serii KX-TDA, ze szczególnym naciskiem na model KX-TDA30. www.panasonic.com.pl/tda W jednym miejscu będą umieszczone informacje handlowe, na temat funkcjonalności, możliwości wraz z katalogami produktowymi do ściągnięcia. Strona przeznaczona dla celów prezentacji klientom końcowym, zainteresowanym zakupem. Uruchomienie II połowa maja 2004 r.

  43. Informacje handlowe

  44. Rozbudowany zespół PBX • Product Manager – TOMASZ PERZYNAtomasz.perzyna@panasonic.com.pl • Wsparcie sprzedaży – JAROSŁAW CHODKOWSKIjaroslaw.chodkowski@panasonic.com.pl • Wsparcie techniczne – KAROL PRZYBYŁKAkarol.przybylka@panasonic.com.pl

  45. Narzędzia wspomagające sprzedaż • Katalog centrali KX-TDA30 • Oprogramowanie do zarządzania centralą • Komplet instrukcji • Użytkownika, • Instalacji, • Programowania, • Opis cech systemu) W języku polskim

  46. PROMOCJE Promocja dla klienta końcowego • Pakiet centrala + telefon KX-TDA30CE – 1 szt. – cena normalna KX-T7665CE – 1 szt. – cena 1 PLN netto + GRATIS !!!

  47. PROMOCJE Promocja dla firm instalatorskich • Termin: 15.04.2004 – 15.07.2004 r. • Udokumentowane min. 10 central KX-TDA30 sprzedanych i zainstalowanych u klienta końcowego • Narzędzie do programowania central Panasonic jako nagroda dla 25 pierwszych zgłoszeń 10 x = 1 PLN netto

  48. PROMOCJE Zestaw DEMO dla firm instalatorskich • Centrala KX-TDA30CE za 990 PLN netto !!! • Umowa zakazu odsprzedaży na ½ roku • Sprzedaż bezpośrednio przez Panasonic Polska 990 PLN netto

  49. Dziękujemy i zapraszamy do współpracy.
