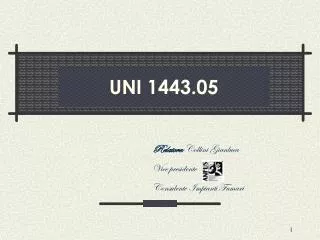

1. UNI 1443.05 Relatore: Collini Gianluca Vice presidente Consulente Impianti Fumari

2. I RIFERIMENTI Le novità introdotte dalla norma europea UNI EN 1443 Giugno 05 Edizione europea marzo 2003

3. REQUISITI GENERALI La norma, in seconda edizione, definisce i requisiti generali ed i criteri prestazionali di base e definisce i valori limite dove necessario per i camini (includendo i canali da fumo ed i relativi raccordi) utilizzanti per convogliare i prodotti della combustione dagli apparecchi di riscaldamento all’esterno. La norma stessa è intesa ad essere utilizzata come riferimento di norme di prodotto per i camini, i condotti di scarico ed i prodotti specifici utilizzati nella costruzione dei camini. Inoltre identifica i requisiti minimi per la marcatura e la valutazione di conformità. Non si applica ai camini strutturalmente indipendenti.

4. INTRODUZIONE Vista l’evoluzione tecnica dei generatori mirata alla necessità di risparmiare energia e proteggere l’ambiente, si è reso necessario un’adeguamento tecnico degli impianti fumari, inserendo nuovi requisiti quali: • Funzionamento in pressione positiva • Con formazione di condense • Resistenza alla corrosione • Etc.

5. INTRODUZIONE I sistemi fumari (CAMINI/CANNE FUMARIE) sono costituiti da componenti che possono essere assemblati indifferentemente: Per esempio: • Un camino sistema, che è installato utilizzando una combinazione di componenti compatibili costruiti o specificati da un solo fabbricante, la cui responsabilità di prodotto riguarda l’intero camino, oppure • Un camino composito, installato o costruito in sito, conformemente ad una norma d’installazione o ai regolamenti locali per la costruzione, utilizzando una combinazione compatibile di componenti che possono essere prodotti da uno o più fabbricanti.

6. INTRODUZIONE La presente norma europea stabilisce uno schema di designazione per camini che considera tutte le combinazioni tra apparecchio di riscaldamento e impianto fumario. Questo schema prende in considerazione per esempio differenti condizioni climatiche e differenti combustibili. E’ inclusa la capacità di un camino di impedire l’infiammabilità dei materiali combustibili adiacenti e il propagarsi dei un incendio in aree adiacenti all’interno di un edificio.

7. SCOPO E CAMPO DI APPLICAZIONE La presente norma europea stabilisce i requisiti generali e i criteri fondamentali di prestazione nonché i valori limite, quando necessario, per camini (includendo i canali da fumo e relativi raccordi) utilizzati per convogliare i prodotti della combustione dai generatori di calore verso l’atmosfera esterna. Deve essere utilizzata come riferimento per le norme di prodotto per camini, condotti e prodotti specifici (elementi, kit e terminali) utilizzati nella costruzione di camini. Identifica inoltre i requisiti minimi per la marcatura e la valutazione della conformità. Non si applica ai camini strutturalmente indipendenti.

8. COMPONENTI E ACCESSORI DI UN CAMINO Nella presente norma valgono i termini e le definizioni indicate nelle pag. 6-8-10-12 punto 3 quali ad esempio: Componenti e accessori di un camino Legenda 1 Camino 2 Via di efflusso 3 Condotto fumario 4 Isolamento termico 5 Parete esterna 6 Involucro o rivestimento 7 Elemento del camino 8 Camino multiparete 9 Raccordo del camino 10 Canale da fumo 11 Generatore di calore

9. CLASSIFICAZIONE E DESIGNAZIONE E ALTRE INFORMAZIONI ESSENZIALI Per poter essere successivamente classificati e designati i camini devono indicare le seguenti caratteristiche prestazionali: 4.1 Generalità I camini devono essere classificati secondo le caratteristiche prestazionali seguenti: • Temperatura; • Pressione; • Resistenza alla condensa; • Resistenza alla corrosione; • Resistenza al fuoco di fuliggine e distanza dai materiali combustibili.

10. … segue Inoltre, il fabbricante deve fornire informazioni sulle caratteristiche seguenti: • Resistenza termica; • Resistenza al flusso; • Durata in minuti di resistenza al fuoco, da esterno a esterno; • Resistenza al gelo/disgelo.

11. COMPORTAMENTO TERMICO Si classificano anche per classi di: • TEMPERATURA: vale a dire che uno specifico camino può funzionare con temperature massime < di 80-100-120-140-160-200-250-300-400-450-600 • PRESSIONE: (di funzionamento) - pressione NEGATIVA indicata da N1- N2 - pressione POSITIVA indicata da P1- P2 - alta PRESSIONE indicata da H1- H2 • RESISTENZA ALLA CONDENSA: W per camini funzionanti ad umido D per camini funzionanti a secco

12. COMPORTAMENTO TERMICO - RESISTENZA ALLA CORROSIONE:

13. COMPORTAMENTO TERMICO • RESISTENZA AL FUOCO DI FULIGGINE: “O” per camini che non resistono al fuoco di fuliggine “G” per camini che resistono al fuoco di fuliggine

14. COMPORTAMENTO TERMICO • DISTANZA DA MATERIALE COMBUSTIBILE: Questa designazione deve essere espressa da un valore XX in millimetri dove quello indicato è l’intero valore dalla superficie esterna del camino al materiale combustibile SUP. INFIAMMABILE < XX mm > CAMINO

15. COMPORTAMENTO TERMICO • RESISTENZA TERMICA: Valore che deve essere fornito dal fabbricante o dell’intero o di ogni sua componente. Espresso in m² K/W. Deve essere determinato alla temperatura designata • RESISTENZA AL GELO/DISGELO: Tale valore deve essere dichiarato dove applicabile

16. RESISTENZA AL FUOCO • DA INTERNO A ESTERNO: le prestazioni di un camino devono essere dichiarate come “G” o “O” seguiti dalla distanza in mm (XX) • DA ESTERNO A ESTERNO: i criteri prestazionali di integrità e isolamento devono essere dichiarati come EI per l’esposizione da esterno a esterno

17. DESIGNAZIONE

18. REQUISITI RESISTENZA MECCANICA Tutti i camini devono resistere ai carichi orizzontali e verticali • resistenza a compressione; • Resistenza a trazione; • Resistenza a carichi laterali dovuti a una pressione di riferimento generata dalla velocità del vento di 1,5 kN/ m² • Resistenza all’abrasione e agli effetti dovuti alla pulizia interna • Densità apparente; • Resistenza al gelo-disgelo mediante prova in conformità al prEN 14297 o prova appropriata in funzione del materiale.

19. COMPORTAMENTO TERMICO RESISTENZA AL CALORE: la prova va effettuata alla temperatura corrispondente alla designazione del prodotto in regime permanente

20. RESISTENZA AL FUOCO RESISTENZA AL FUOCO DI FULIGGINE 1000 PER 30’ La dichiarazione del fabbricante riportante la distanza in mm da materiale combustibile deve essere soddisfatta sia: • per le normali temperature di funzionamento T 80 T 600 con ARIA A 20° TEMPERATURE DI SUPERFICIE DEL MATERIALE COMBUSTIBILE NON SUPERIORE A 85° - per fuoco da fuliggine, temperatura interna 1000° x 30’ ARIA 20° TEMPERATURA MATERIALE COMBUSTIBILE 100°

21. IGIENE, SALUTE E AMBIENTE TENUTA AI GAS

22. IGIENE, SALUTE E AMBIENTE RESISTENZA ALLA DIFFUSIONE DEL VAPORE D’ACQUA E RESISTENZA ALLA CONDENSA 6.4.2.1 CAMINI FUNZIONANTI A UMIDO: La resistenza alla diffusione del vapore d’acqua e la resistenza alla condensa devono essere conformi ai requisiti forniti nella norma di prodotto pertinente. 6.4.2.2 CAMINI FUNZIONANTI A SECCO: La resistenza alla diffusione del vapore d‘acqua deve essere conforme ai requisiti forniti nella norma di prodotto pertinente.

23. REQUISITI 6.4.3 RESISTENZA ALLA CORROSIONE 6.5 SICUREZZA DURANTE L’UTILIZZO 6.6 RISPARMIO ENERGETICO E RITENZIONE DEL CALORE 6.7 CRITERI SUPPLEMENTARI PER IL FUNZIONAMENTO DEL CAMINO 6.7.1 APERTURE PER LA PULIZIA E L’ISPEZIONE 6.7.2 PENETRAZIONE DI ACQUA PIOVANA 6.7.3 PROPRIETA’ AERODINAMICHE DEL TERMINALE 6.7.4 RACCOLTA E RIMOZIONE DELLA CONDENSA 6.7.5 RESISTENZA AL FLUSSO

24. APPENDICE A

25. APPENDICE B

26. BIBLIOGRAFIA

27. ESEMPI DI DESIGNAZIONE TUBO MONOPARETE PRODOTTI PER SISTEMA CAMINO DESIGNAZIONE DEL PRODOTTO SECONDO LA NORMA EN 1856-1 Sistema Camino T 200 P1 W V2 L50040 0 30 Sistema Camino T 200 P1 W V2 L50050 0 30 Sistema Camino T 200 P1 W V2 L50060 0 30 Sistema Camino T 200 P1 W V2 L50080 0 30 Sistema Camino T 200 P1 W V2 L50100 0 30

28. ESEMPI DI DESIGNAZIONE TUBO MONOPARETE PRODOTTI PER SISTEMA CAMINO DESIGNAZIONE DEL PRODOTTO SECONDO LA NORMA EN 1856-2 Condotto T 600 N1 W V2 L50040 G Canale da fumo T 600 N1 D V2 L50040 G (500) Condotto T 600 N1 W V2 L50050 G Canale da fumo T 600 N1 D V2 L50050 G (500) Condotto T 600 N1 W V2 L50060 G Canale da fumo T 600 N1 D V2 L50060 G (500) Condotto T 600 N1 W V2 L50080 G Canale da fumo T 600 N1 D V2 L50080 G (500) Condotto T 600 N1 W V2 L50100 G Canale da fumo T 600 N1 D V2 L50100 G (500)

29. ESEMPI DI DESIGNAZIONE TUBO MONOPARETE PRODOTTI PER SISTEMA CAMINO DESIGNAZIONE DEL PRODOTTO SECONDO LA NORMA EN 1856-2 Condotto T 600 N1 D VM L20040 G Canale da fumo T 600 N1 D VM L20040 G (500) Condotto T 600 N1 D VM L20050 G Canale da fumo T 600 N1 D VM L20050 G (500) Condotto T 600 N1 D VM L20060 G Canale da fumo T 600 N1 D VM L20060 G (500) Condotto T 600 N1 D VM L20080 G Canale da fumo T 600 N1 D VM L20080 G (500) Condotto T 600 N1 D VM L20100 G Canale da fumo T 600 N1 D VM L20100 G (500)

30. ESEMPI DI DESIGNAZIONE TUBO DOPPIA PARETE COIB. SP 25 mm PRODOTTI PER SISTEMA CAMINO DESIGNAZIONE DEL PRODOTTO SECONDO LA NORMA EN 1856-1 Sistema camino T 600 N1 W V2 L50040 0 (50) G (70) SENZA GUARNIZIONE Sistema camino T 200 P1 W V2 L50040 0 (30) GUARN. NERA CON GUARNIZIONE

31. ESEMPI DI DESIGNAZIONE TUBO DOPPIA PARETE COIB. SP 50 mm PRODOTTI PER SISTEMA CAMINO DESIGNAZIONE DEL PRODOTTO SECONDO LA NORMA EN 1856-1 Sistema camino T 600 N1 W V2 L50040 0 (30) G (50) SENZA GUARNIZIONE Sistema camino T 200 P1 W V2 L50040 0 (30) GUARN. NERA CON GUARNIZIONE
