CONSTRUÇÃO DE EDIFICIOS I

COBERTURAS: Sistema destinado a proteger a estrutura contra intempéries , tais como chuva , sol, etc. e conduzir as águas pluviais até as calhas para que sejam conduzidas aos condutores e escoadas para as galerias de águas pluviais .

Download Presentation

CONSTRUÇÃO DE EDIFICIOS I

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

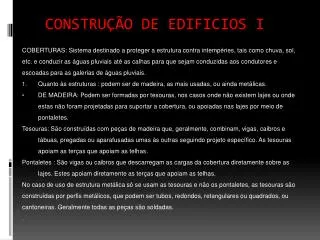

  1. COBERTURAS: Sistemadestinado a proteger a estrutura contra intempéries, taiscomochuva, sol, etc. e conduzir as águaspluviaisaté as calhasparaquesejamconduzidasaoscondutores e escoadaspara as galerias de águaspluviais. Quantoàsestruturas : podem ser de madeira, as maisusadas, ouaindametálicas. DE MADEIRA: Podem ser formadasportesouras, noscasosondenãoexistemlajesouondeestasnãoforamprojetadasparasuportar a cobertura, ouapoiadasnaslajespormeio de pontaletes. Tesouras: São construídas com peças de madeiraque, geralmente, combinam, vigas, caibros e tábuas, pregadasouaparafusadasumasàsoutrasseguindoprojetoespecífico. As tesourasapoiam as terçasqueapoiam as telhas. Pontaletes : São vigasoucaibrosquedescarregam as cargas da coberturadiretamentesobre as lajes. Estes apoiamdiretamente as terçasqueapoiam as telhas. No caso de uso de estruturametálicasó se usam as tesouras e nãoospontaletes, as tesourassãoconstruídasporperfismetálicos, quepodem ser tubos, redondos, retangularesouquadrados, oucantoneiras. Geralmentetodas as peçassãosoldadas. . CONSTRUÇÃO DE EDIFICIOS I

  2. Existe um sistemamoderno de construção de estruturametálica para coberturaonde as peçassãoformadasporchapasgalvanizadasemequipamentoespecíficoconformeprojetodesenvolvidoemcomputador, contudo, geralmente, sãousadas para construção de casas. Cumeeiras: Parte superior de um madeiramento sobre o qual se apoiam os caibros.A parte mais alta de um telhado, encontro das telhas das águas dos telhados. Geralmente constituídas dos mesmos materiais das telhas., no caso de telhas de fibro-cimento podem ser usadas capas de barro. Podem ser fixas ou articuladas, retas ou onduladas. Podem ter ângulos variados, conforme a inclinação do telhado. Podem estar em nível ou inclinadas, dependendo de como as águas dos telhados se encontram. Água furtada: Água-furtada é uma parte do telhado, constituída por uma aresta inclinada delimitada pelo encontro de duas águas que formam um ângulo reentrante, ou seja, é para onde convergem as águas que caem sobre o telhado, por este motivo, também é conhecido por calha ou "rincão". Por definir o limite inferior do telhado, também é usada para designar o espaço que o próprio telhado delimita, ou seja o sótão, especialmente se este for desprovido de janelas. Também são denominadas de águas furtadas, os pontos de encontro das mansardas e o telhado, e por este motivo, muitas vezes, as próprias mansardas, são também chamadas de água furtada. CONSTRUÇÃO DE EDIFICIOS I

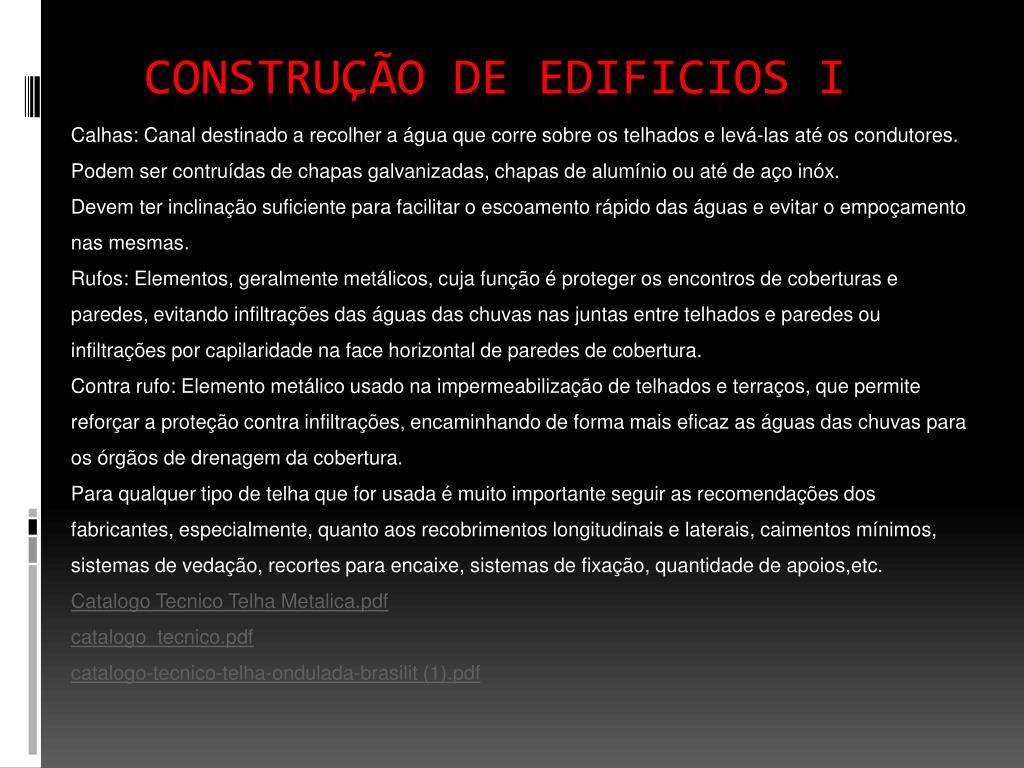

  3. Calhas: Canal destinado a recolher a águaquecorresobreostelhados e levá-lasatéoscondutores. Podemsercontruídas de chapasgalvanizadas, chapas de alumínioouaté de açoinóx. Devemterinclinaçãosuficiente para facilitar o escoamentorápido das águas e evitar o empoçamentonasmesmas. Rufos: Elementos, geralmente metálicos, cuja função é proteger os encontros de coberturas e paredes, evitando infiltrações das águas das chuvas nas juntas entre telhados e paredes ou infiltrações por capilaridade na face horizontal de paredes de cobertura. Contra rufo: Elemento metálico usado na impermeabilização de telhados e terraços, que permite reforçar a proteção contra infiltrações, encaminhando de forma mais eficaz as águas das chuvas para os órgãos de drenagem da cobertura. Para qualquer tipo de telha que for usada é muito importante seguir as recomendações dos fabricantes, especialmente, quanto aos recobrimentos longitudinais e laterais, caimentos mínimos, sistemas de vedação, recortes para encaixe, sistemas de fixação, quantidade de apoios,etc. Catalogo Tecnico Telha Metalica.pdf catalogo_tecnico.pdf catalogo-tecnico-telha-ondulada-brasilit (1).pdf CONSTRUÇÃO DE EDIFICIOS I

  4. COBERTURAS

  5. COBERTURAS

  6. COBERTURAS

  7. COBERTURAS

  8. COBERTURAS

  9. COBERTURAS

  10. COBERTURAS

  11. COBERTURAS

  12. COBERTURAS

  13. COBERTURAS

  14. COBERTURAS

  15. COBERTURAS

  16. COBERTURAS

  17. COBERTURAS

  18. COBERTURAS
