Ejemplo práctico de resolución de HE1 mediante CYPE y LIDER COIIG 10-04-08

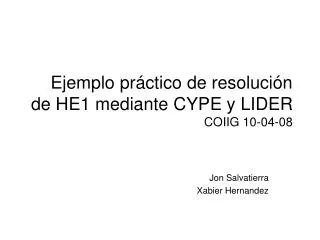

1. Ejemplo práctico de resolución de HE1 mediante CYPE y LIDERCOIIG 10-04-08 Jon Salvatierra Xabier Hernandez

2. Introducción teórica Edificio de Oficinas

3. Ámbito de Aplicación de HE1 • 1 Esta Sección es de aplicación en: a) edificios de nuevaconstrucción; b) modificaciones, reformas o rehabilitaciones de edificios existentes con una superficie útil superior a 1000 m2 donde se renueve más del 25% del total de sus cerramientos. • 2 Se excluyen del campo de aplicación: a) aquellas edificaciones que por sus características de utilización deban permanecer abiertas; b) edificios y monumentos protegidos oficialmente por ser parte de un entorno declarado o en razón de su particular valor arquitectónico o histórico, cuando el cumplimiento de tales exigencias pudiese alterar de manera inaceptable su carácter o aspecto; c) edificios utilizados como lugares de culto y para actividades religiosas; d) construcciones provisionales con un plazo previsto de utilización igual o inferior a dos años; e) instalaciones industriales, talleres y edificios agrícolas no residenciales; f) edificios aislados con una superficie útil total inferior a 50 m2.

4. Procedimiento de Verificación • 2 procedimientos de comprobación • Opción Simplificada • Opción General

5. Opción Simplificada • Puede utilizarse la opción simplificada cuando se cumplan simultáneamente las condiciones siguientes: • a) que el porcentaje de huecos en cada fachada sea inferior al 60% de su superficie; • b) que el porcentaje de lucernarios sea inferior al 5% de la superficie total de la cubierta. • Como excepción, se admiten porcentajes de huecos superiores al 60% en aquellas fachadas cuyas áreas supongan un porcentaje inferior al 10% del área total de las fachadas del edificio. • Quedan excluidos aquellos edificios cuyos cerramientos estén formados por soluciones constructivas no convencionales tales como muros Trombe, muros parietodinámicos, invernaderos adosados, etc. • En el caso de obras de rehabilitación, se aplicarán a los nuevos cerramientos los criterios establecidos en esta opción

6. Opción Completa • La única limitación para la utilización de la opción general es la derivada del uso en el edificio de • soluciones constructivas innovadoras cuyos modelos no puedan ser introducidos en el programa informático que se utilice. • En el caso de utilizar soluciones constructivas no incluidas en el programa se justificarán en el proyecto las mejoras de ahorro de energía introducidas y que se obtendrán mediante método de simulación o cálculo al uso.

7. CYPE Y LIDER • La introducción de los datos del edificio en el programa Climatización y aislamiento de Instalaciones de edificios y su exportación a la aplicación informática oficial del CTE (LIDER) ofrece grandes ventajas a sus usuarios: • No es necesario aprender el manejo del programa LIDER para certificar el cumplimiento de la opción general del DB-HE 1 del CTE. El programa Climatización y aislamiento de Instalaciones de edificios exporta todos los datos necesarios a la aplicación LIDER del CTE. A continuación, en el programa LIDER sólo tiene que utilizar la opción "Calcular" para comprobar el cumplimiento de su edificio y obtener el listado de la certificación energética de la opción general del DB-HE 1. • El usuario dispone de todo el potencial del programa Climatización y aislamiento de Instalaciones de edificios para definir la geometría, composición de cerramientos, condiciones interiores y datos climáticos del edificio: introducción de datos por plantas, opción hacer/deshacer, creación de vistas 3D que permiten una rápida comprobación visual de los datos introducidos... • El trabajo empleado en la introducción de datos también se aprovecha en el programa Climatización y aislamiento de Instalaciones de edificios para: • Obtener las Fichas justificativas de la opción simplificada o prescriptiva DB-HE 1. • Obtener la Ficha justificativa del cumplimiento de la NBE-CA-88.Condiciones Acústicas de los Edificios. • Calcular las cargas térmicas de verano e invierno de su edificio. • Calcular la instalación completa de refrigeración incluido su presupuesto. • Calcular la instalación completa de calefacción incluido el presupuesto.

8. CYPE Y LIDER(II) • Aprovechando la definición de plantas y los ficheros de dibujo empleados (DXF, DWG, JPG, BMP...) podrá definir y calcular con unos pocos datos más: • La instalación eléctricadel edificio incluido su presupuesto. • La infraestructura común de telecomunicaciones con la generación automática del proyecto ICT completo listo para visar (incluido su presupuesto). • La instalación de fontanería. • La instalación de saneamiento. • La instalación de gas. • La instalación contra incendios.

9. CYPE Y LIDER(III) • Una única licencia • Con solo disponer de licencia para utilizar el programa Cumplimiento del CTE DB-HE Ahorro de energíao el programa Cálculo del coeficiente Kg, puede realizar la introducción de los datos del edificio en Climatización y aislamiento de Instalaciones de edificios y exportarlo todo al programa LIDER del Código Técnico de la Edificación.

10. Cálculo y dimensionado • Datos Previos • Zonificación Climática (Apéndice D del HE1) • Clasificación de los espacios • Baja carga interna • Alta carga interna • Clase Higrométrica de los espacios • Definición de la evolvente térmica del edificio

11. Descripción del edificio necesaria • se debe disponer de los datos que se detallan a continuación. • Para la definición geométrica será necesario especificar los siguientes datos o parámetros: a) situación, forma, dimensiones de los lados, orientación e inclinación de todos los cerramientos de espacios habitables y no habitables. De igual manera se precisará si están en contacto con aire o con el terreno; b) longitud de los puentes térmicos, tanto de los integrados en las fachadas como de los lineales procedentes de encuentros entre cerramientos; c) para cada cerramiento la situación, forma y las dimensiones de los huecos (puertas, ventanas, lucernarios y claraboyas) contenidos en el mismo; d) para cada hueco la situación, forma y las dimensiones de los obstáculos de fachada, incluyendo retranqueos, voladizos, toldos, salientes laterales y cualquier otro elemento de control solar exterior al hueco; e) para las persianas y cortinas exteriores no se definirá su geometría sino que se incluirán coeficientes correctores de los parámetros de caracterización del hueco; f) La situación, forma y dimensiones de aquellos obstáculos remotos que puedan arrojar sombra sobre los cerramientos exteriores del edificio.

12. Descripción del edificio necesaria • Para la definición constructiva se precisarán para cada tipo de cerramiento los datos siguientes: • a) Parte opaca de los cerramientos: i) espesor y propiedades de cada una de las capas (conductividad térmica, densidad, calor especifico y factor de resistencia a la difusión del vapor de agua); ii) absortividad de las superficies exteriores frente a la radiación solar en caso de que el cerramiento esté en contacto con el aire exterior; iii) factor de temperatura de la superficie interior en caso de que se trate de cerramientos sin capa aislante. • b) Puentes térmicos: i) transmitancia térmica lineal • c) Huecos y lucernarios: i) transmitancia del acristalamiento y del marco; ii) factor solar del acristalamiento; iii) absortividad del marco; iv) corrector del factor solar y corrector de la transmitancia para persianas o cortinas exteriores; v) permeabilidad al aire de las carpinterías de los huecos para una sobrepresión de 100 Pa. (Para las puertas se proporcionará siempre un valor por defecto igual a 60 m3/hm2). • Se especificará para cada espacio si se trata de un espacio habitable o no habitable, indicando para estos últimos, si son de baja carga interna o alta carga interna. • Se indicarán para cada espacio la categoría del mismo en función de la clase de higrometría o, en caso de que se pueda justificar, la temperatura y la humedad relativa media mensual de dicho espacio para todos los meses del año.

13. CASO PRÁCTICO Edificio de Oficinas

14. CONTENIDOS DEL CASO PRÁCTICO • 1.- ABRIR CYPE-INSTALACIONES • 2.-INTRODUCCIÓN DE LOS DATOS GENERALES DE LA OBRA • 3.-INTRODUCCIÓN DE PLANTAS • 4.-INTRODUCCIÓN DE ELEMENTOS CONSTRUCTIVOS • 5.-INTRODUCCIÓN RECINTO • 6.- EXPORTAR A LIDER • 7.-CÁLCULO EN LIDER

15. 1.- ABRIR CYPE-INSTALACIONES • Abrir CYPE-Instalaciones. 2 Rutas • Instalaciones  Instalaciones del Edificio • Elementos de Aislamiento  Cumplimiento del CTE DB-HE Ahorro de Energía. • Archivo  Nueva Obra

16. 2.-INTRODUCCIÓN DE LOS DATOS GENERALES DE LA OBRA

17. Tipo de Instalación

18. Tipo de Proyecto

19. Emplazamiento

20. Plantas/grupos

21. 3.-INTRODUCCIÓN DE PLANTAS • Gestión de Vistas de las plantillas • Editar vistas

22. Clicar sobre botón Seleccionar plantilla a leer Gestión de Vistas de las plantillas MISMO PUNTO DE REFERENCIA!!!!!

23. Una vez seleccionadas las plantillas Asignar .DXF a cada planta Se recomienda nombrar los planos igual que las plantas a introducir Editar vistas

24. 4.-INTRODUCCIÓN DE ELEMENTOS CONSTRUCTIVOS • Soleras • Muro Sótano • Pared Simple • Pared Doble • Forjado entre pisos • Azotea Transitable • Definición de materiales • Ventanas

25. Soleras

26. Muro Sótano

27. Pared Doble

28. Pared Doble

29. Forjado entre pisos

30. Azotea Transitable

31. Definición de materiales

32. Ventanas

33. 5.-INTRODUCCIÓN RECINTO • Suelo • Techo • Descripción

34. Suelo

35. Techo

36. Descripción

37. 6.- EXPORTAR A LIDER • Se puede calcular en CYPE, pero no comprueba el cumplimiento de HE1 ni da las fichas justificativas. • Clicar sobre el botón en el vértice superior izquierdo. • Solo permite la exportación cuando todos los datos hayan sido introducidos.

38. 7.-CÁLCULO EN LIDER

39. Árbol del edificio Modo de visualización

40. Árbol del edificio • Sirve para identificar los lugares donde se produce el error. Poner el edificio • Poder ver las zonas seleccionadas en el arbol, hay que poner el edificio en transparente. • Solo permite la exportación cuando todos los datos hayan sido introducidos.

41. Cálculo Ficha justificativa Cálculo A CALENER

42. Resultados

43. Anejos • Ficha justificativa • Datos de los materiales • HE1

44. Observaciones • Problema Curvas (extrapolar polígono) • Puntos demasiado juntos • Sirve para el resto de las instalaciones (dependiendo de la licencia que se tenga)
