Medición Cimentación

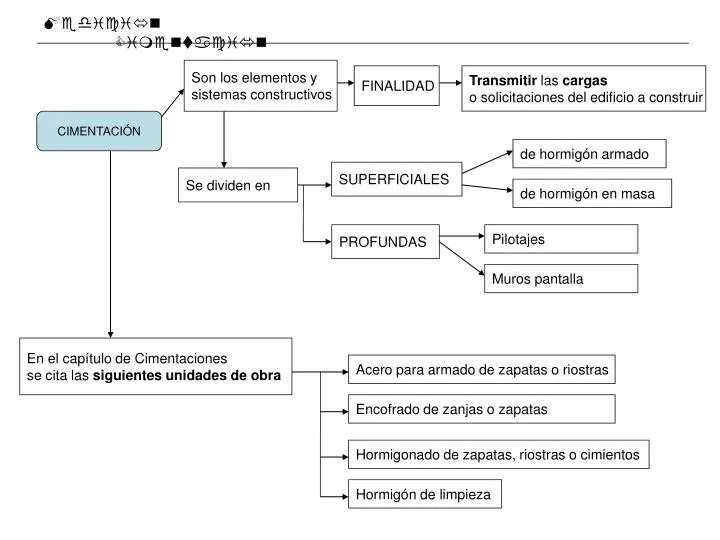

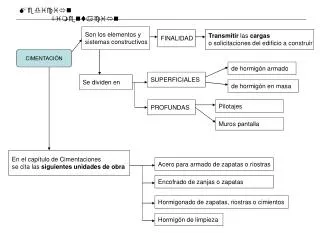

Medición Cimentación Son los elementos y sistemas constructivos FINALIDAD Transmitir las cargas o solicitaciones del edificio a construir CIMENTACIÓN de hormigón armado SUPERFICIALES Se dividen en de hormigón en masa PROFUNDAS Pilotajes Muros pantalla En el capítulo de Cimentaciones se cita las siguientes unidades de obra Acero para armado de zapatas o riostras Encofrado de zanjas o zapatas Hormigonado de zapatas, riostras o cimientos Hormigón de limpieza

Medición Cimentación CIMENTACIÓN Formas de medir las partidas de este capítulo Separando cada uno de sus componentes Midiendo las unidades de obra independientes de la cimentación Hormigón Armaduras de acero corrugado Por cuantía Encofrado Midiendo los m3 de hormigón de la cimentación cantidad de acero que hay por cada metro cúbico de hormigón Kg/m3 de acero especificando las cuantías correspondientes a: m2/m3 de encofrado cantidad de encofrado que hay por cada metro cúbico de hormigón Describiendo una sola unidad de obra medimos la partida entera de cimentación

Medición Cimentación CIMENTACIÓN GENERALES DEL CAPÍTULO FACTORES DE INFLUENCIA HORMIGÓN ENCOFRADO ACERO Características Tipo de acero Tipo de encofrado Resistencia • - B 400 S • B 500 S Ej. Ej. • tablones • paneles • - tableros Consistencia Tamaño máximo del árido Tipo de elemento donde se coloca Ambiente Tipo de material • madera • - metálico, … • en zapatas • - en riostras Puesta en obra Ej. Ej. • en cubilotes - directa de camión • bombeo - en carretilla Ej. Lugar de fabricación hay que Desencofrado Elementos a hormigonar incluir Ej. - en taller - en obra • zapatas - cimientos corridos • riostras - etc. Ej. materiales auxiliares necesarios

MediciónCimentación CIMENTACIÓN HORMIGÓN DE LIMPIEZA Y NIVELACIÓN Consiste en la puesta en obra de una capa de hormigón de baja resistencia y pequeño grosor ( de 10 a 15 cm) para la nivelación de las zanjas FINALIDAD la protección del armado Se mide en M2 Hay que indicar el espesor de la capa

Medición Cimentación CIMENTACIÓN HORMIGÓN DE LIMPIEZA Y NIVELACIÓN MEDICIONES En fase de PROYECTO Se medirá la superficie de zapatas y riostras Sobre el plano de cimentación Se medirán M2 Por metros cuadrados De OBRA ejecutada Se medirá El número de zapatas y riostras ejecutadas Según dimensiones del cuadro de zapatas de proyecto

Medición Cimentación CIMENTACION HORMIGÓN DE LIMPIEZA Y NIVELACIÓN FACTORES DE INFLUENCIA Descripción trabajo Características del HORMIGÓN PUESTA en OBRA ESPESOR de la capa EPÍGRAFES M2 De hormigón de limpieza HM-20/P/20/IIa Vaciado directamente de camión Con un espesor mínimo de 10 cm de resistencia 20 N/mm2 Consistencia plástica Tamaño máximo del árido de 20 mm Para ambiente de humedad alta

MediciónCimentación CIMENTACIÓN HORMIGONADO DE ZANJAS Y POZOS Consiste en relleno con hormigón de Zapatas Zanjas Losas Riostras el armado correspondiente una vez colocado y el encofrado (si es necesario) Se mide en M3

Medición Cimentación CIMENTACIÓN HORMIGONADO DE ZANJAS Y POZOS MEDICIONES En fase de PROYECTO Se medirán M3 Por metros cúbicos Planos de cimentación Suponiendo profundidad prevista en el Proyecto la medición La profundidad de excavación se realiza según Cuadro de zapatas (si lo hay) La altura del hormigón pobre En caso la excavación de zanja o pozo sea superior a la sección de cálculo prevista Se hormigona con Hormigón pobre hasta la cota de cimentación prevista de que Se calcula a partir del estudio geotécnico (si disponemos de él) Se mide en partida aparte (ya que su valor es diferente) Profundidad real ejecutada De OBRA ejecutada Medir el volumen del hormigón según Anchuras previstas en proyecto La profundidad final de la cimentación se adaptará siempre a las características del terreno (que difícilmente serán las mismas en toda la superficie)

Medición Cimentación CIMENTACION HORMIGONADO DE ZANJAS Y POZOS FACTORES DE INFLUENCIA Descripción trabajo Características del HORMIGÓN PUESTA en OBRA Trabajos complementarios Normativa a aplicar EPÍGRAFES M3 De hormigón para cimientos HA-25/P/20/IIa Vaciado con cubilote incluso p.p. de limpieza de fondos vibrado y curado según EHE y CTE DB SE-C de resistencia 25 N/mm2 Consistencia plástica Tamaño máximo del árido de 20 mm Para ambiente de humedad alta

MediciónCimentación CIMENTACIÓN ENCOFRADO DE ZANJAS Y POZOS la separación entre cimentaciones no permite que el terreno aguante CUANDO es necesario encofrar La cota de coronación de la cimentación es superior a la del terreno conseguir la geometría de las cimentaciones FINALIDAD Se mide en M2

Medición Cimentación CIMENTACIÓN ENCOFRADO DE ZANJAS Y POZOS MEDICIONES En fase de PROYECTO Se medirán M2 Por metros cuadrados Medir La superficie de los laterales de la cimentación Longitud prevista según dimensiones de proyecto Profundidad prevista De OBRA ejecutada Medir sobre la cimentación real ejecutada Hormigón la superficie de contacto entre Encofrado

Medición Cimentación CIMENTACION ENCOFRADO DE ZANJAS Y POZOS FACTORES DE INFLUENCIA Descripción trabajo TIPO de encofrado Tipo de MATERIAL ELEMENTO a encofrar EPÍGRAFES M2 Encofrado y desencofrado con tablones de madera para zapatas y cimientos

MediciónCimentación CIMENTACIÓN ARMADO DE ZANJAS Y POZOS Se contemplan los trabajos de montaje de armaduras de diferentes compuesta por barras de acero corrugado ARMADURAS Diámetros Formas Se colocan en el fondo de las cimentaciones Se mide en Kg de acero

Medición Cimentación CIMENTACIÓN ARMADO DE ZANJAS Y POZOS MEDICIONES En fase de PROYECTO Se medirán Kg de acero por peso Se calcula Longitudes (m) de la barras Pesos teóricos (Kg/m) de cada una de las barras X obtenidas en Tablilla de armado - Patillas - Ganchos - Longitudes de barras de espera - Longitudes de solape Se incluirán Kg de acero ejecutados Medir De OBRA ejecutada a partir de los criterios de proyecto Si no se realizan cambios respecto el armado previsto en proyecto Medición de Obra = Medición proyectada y respecto a su medición nos suele haber errores

Medición Cimentación CIMENTACION ARMADO DE ZANJAS Y POZOS FACTORES DE INFLUENCIA Tipo de ACERO ELEMENTO a armar LUGAR de fabricación Trabajos complementarios Normativa a aplicar EPÍGRAFES Kg de Acero B 500 S para armado de zapatas elaborado en obra cortado, doblado armado y colocado en obra, incluso p.p. de despuntes según EHE Kg de Acero B 400 S para armado de riostras elaborado en taller

Medición Cimentación PARTIDA DE CIMENTACIÓN COMPUESTA (Por cuantía) CIMENTACION FACTORES DE INFLUENCIA HORMIGÓN ARMADURA ENCOFRADO Trabajos complementarios Normativa a aplicar EPÍGRAFES M3 De hormigón para cimientos armado con Acero B 400 S y encofrado Se incluye el vibrado curado y desencofrado HA-25/P/20/IIa elaborado en taller con tablero de madera Según EHE y el CTE DB SE-C Vaciado con cubilote Con una cuantía de 43 Kg /m3 Con una cuantía de 2 m2/m3
