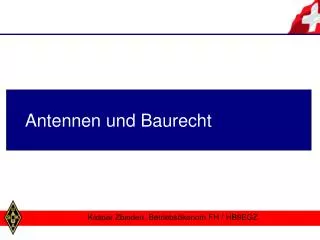

  1. Antennen und Baurecht Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  2. Sendeturm St. Chrischona, Swisscom

  3. Küstenfunkstelle von Bernradio

  4. Typische Diplomatenfunkanlage

  5. Mobilfunkantenne

  6. POLYCOM, Handfunkgerät

  7. POLYCOM, Handfunkgerät

  8. Amateurfunkantenne aus Deutschland

  9. Amateurfunkantenne aus Deutschland Amateurfunkantennenwald in der Schweiz

  10. Amateurfunkantenne, Selbstbau, England

  11. Was übermitteln diese Antennen? Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  12. Übermittelte Informationen • Morsezeichen (CW ) • Sprache (AM, FM, SSB) • Text (RTTY, PSK, HELL) • Digitales (AMTOR, PACTOR) Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  13. Distanz • Lokal mit Handfunkgerät (140-440 MHz) • Regional mit Hilfe eines Relais • Weltweit auf Kurzwelle (1-30 MHz) Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  14. Weshalb Funk? • mobile Kommunikation ist möglich • ausfallsicheres Kommunikationsmittel • braucht wenig Technik • 1:1-Verbindungen und 1:n-Verbindungen Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  15. Etwas Technik Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  16. Wellenausbreitung Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  17. Grundtypen: Dipol 80m-Band: Dipol-Länge = 40m 40m-Band: Dipol-Länge = 20m 20m-Band: Dipol-Länge = 10m Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  18. Grundtypen: Beam Die Elemente bündeln die Energie. => Richtwirkung, deshalb drehbare Antenne Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  19. Grundtypen: Vertical 40m-Band: Höhe = 11m Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  20. Verkürzungen Antennen können elektrisch verkürzt werden, durch: • das Anbringen von Spulen • das Falten - Einsatz eines Tuners Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  21. Nicht-resonante Antennen Man kann Antennen auch nicht-resonant bauen und einen Tuner einsetzen. Probleme: • Leistungsverlust • Eventuell Störungen (TVI, BCI) Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  22. Nicht-resonante Antennen Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  23. Kompromissantennen Kompromissantennen sind besser als gar keine Antennen. Aber vielleicht wird der Nachbar auch nicht glücklich damit, wenn die Leistung anstelle in Richtung Ionosphäre in Richtung Stereoanlage wandert. Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  24. Baurechtliche Aspekte Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  25. baurechtlich relevant sind vor allem Sicherheitsaspekte: • Gesundheitsschutz (NISV) • Statik des Antennenmasts/Antenne • e.v. Blitzschutz sowie raumplanerische Aspekte (Mobilfunk) Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  26. Vorschriften • Raumplanungsgesetz (RPG)=> Antenne gehört in Bauzone • Planungs- und Baugesetz (PBG)=> keine besonderen Vorschriften • Bauverfahrensverordnung (BVV)=> < 0.8m + < 8W ERP ohne Bewilligung • NISV=> Sicherheitsabstände Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  27. NISV – die Begriffe Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  28. Begriffe: Leistung ERP (dBd) Bezieht sich auf einen Dipol. EIRP (dBi) Bezieht sich auf einen theoretischen Punktstrahler. 1W ERP => 1.64 W EIRP Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  29. Begriffe: Grenzwerte Immissionsgrenzwert schützt vor bekannten Risiken. Ergibt den notwendigen Sicherheitsabstand. Anlagegrenzwert Ist eine theoretische Annahme. Dient der Vorsorge vor möglichen Risiken. Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  30. Begriffe: Grenzwerte Immissionsgrenzwert Muss immer eingehalten werden. Anlagegrenzwert muss bei mehr als 800 h Betriebsstunden pro Jahr an Orten mit empfindlicher Nutzung eingehalten werden Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  31. Begriffe: Grenzwerte Orte mit empfindlicher Nutzung Gemäss Art. 3 NISV: • Räume in Gebäuden in denen sich Personen regelmässig während längerer Zeit aufhalten • Kinderspielplätze • .. Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  32. Sicherheitsabstand Quelle: Martin Spreng, HB9AUR Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  33. Antennenverbote Aussenantennen können gem. PBG § 78 für ganze Zonen oder gebietsweise verboten werden, sofern .. gleichwertige Empfangsmöglichkeiten gewährleistet sind. Antennenverbot innerhalb Kernzone eventuell (aber mit Ausnahmen) möglich, ausserhalb problematisch. Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  34. Gründe für Verbot? Mögliche öffentliche Interessen, die geltend gemacht werden könnten: • Gesundheit -> bereits durch NISV gewährleistet • Ästhetik -> siehe Einordnung Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  35. Vorschriften • RTVG Art. 67 „Kantonale Antennenverbote“ • PBG § 320 Anspruch auf Bewilligung • Zonenkonform in W, I, öB (F/B 7-30) • Gebäudehöhe nicht massgebend (BEZ 2000 Nr. 53) • Generelles kommunales Verbot unzulässig (URP 2000, S. 267 ff) Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  36. Baugesuch • Zuständig: innerhalb Bauzonen: Gemeinden ausserhalb Bauzonen: Baudirektion • AWEL unterstützt fachtechnisch (gegen Gebühr) • Standortdatenblatt (NISV Art. 11 Abs. 2) (siehe F/B: 7.31) Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  37. Amateurfunk • Konzessionär ist gemäss Bundesrecht zum Betrieb einer Amateurfunkanlage berechtigt • Amateurfunk ist experimentell und auf jeden Fall nicht-kommerziell • BV Art. 16 und 17 und EMRK Art. 10 • BGE 91 I 423, BEZ 1997 Nr. 18 (siehe F/B: 7.31) Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  38. Mobilfunk • FMG Art. 1 „zuverlässige und erschwingliche Grundversorgung“ • Informationsfreiheit BV • Wirtschaftsfreiheit BV • BGE 131 II 545 • BEZ 2006 Nr. 10 (siehe F/B: 10-16) Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  39. Einordnung PBG § 238 Abs. 1 Das Interesse am Senden und Empfangen überwiegt i.d.R. jenes am Schutz der baulichen oder landschaftlichen Umgebung. Das Erscheinungsbild der Antennenanlage wird durch technische Erfordernisse weitgehend vorbestimmt. Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  40. Einordnung PBG § 238 Abs. 1 Im Vergleich zu Wohnbauten gänzlich anderes Erscheinungsbild, erkennbare Bestimmung für technischen Zweck, deshalb NICHT geeignet das Quartierbild negativ zu beeinträchtigen. (siehe F/B: Kapitel 10, Seiten 16-17) Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  41. Zusammenfassung Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  42. Schlussfolgerungen Antennen sind … • zonenkonform innerhalb Bauzonen • nur ausnahmsweise ausserhalb Bauzonen • standortgebunden (Topographie / Funker) • technisch dimensioniert • an keine Höhenvorschriften gebunden • nur in Kernzonen vermeidbar Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  43. Links Behörden • www.funksender.ch • www.bafu.admin.ch/elektrosmog/ • www.bakom.ch • AWEL Private Seiten • www.uska.ch • www.funksport.ch Kaspar Zbinden, Betriebsökonom FH / HB9EGZ

  44. QRU. 73 de hb9egz Kaspar Zbinden, Betriebsökonom FH / HB9EGZ
