第十章 機構動態圖形 (Kinematic Graphic)

第十章 機構動態圖形 (Kinematic Graphic). 本章主要分成兩個重點，第一個重點介紹如何將機構動態圖形使用於路線移動系統 (Path Mover System) ，第二個重點介紹如何將機構動態圖形使用於機構動態系統 (Kinematic System) 。在本節你將使用，在第八章圖形編輯器所建構的機構動態圖形， Robot.cel 來進行範例練習。. 第一節 範例練習 ( 機構動態圖形使用於路線移動系統 ) 第二節 範例練習 ( 機構動態圖形使用於機構動態系統 ) 第三節 挑戰題.

jeslyn
Download Presentation

第十章 機構動態圖形 (Kinematic Graphic)

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第十章 機構動態圖形(Kinematic Graphic) AutoMod

  2. 本章主要分成兩個重點，第一個重點介紹如何將機構動態圖形使用於路線移動系統(Path Mover System)，第二個重點介紹如何將機構動態圖形使用於機構動態系統(Kinematic System)。在本節你將使用，在第八章圖形編輯器所建構的機構動態圖形，Robot.cel來進行範例練習。 AutoMod

  3. 第一節範例練習 (機構動態圖形使用於路線移動系統) 第二節 範例練習 (機構動態圖形使用於機構動態系統) 第三節挑戰題 AutoMod

  4. 第一節 使用於路線移動系統(1/34) • 建構一個模式包含路線移動、輸送帶及自動倉儲系統 • 步驟一：建構一個新的模式並命名為”kingrap01”。 • 步驟二：建構一個Path Mover System並命名為”agv”。 • 步驟三：建構一個Conveyor System並命名為”conv”。 • 步驟四：建構一個AS/RS System並命名為”asrs”。。 AutoMod

  5. 第一節 使用於路線移動系統(2/34) • 步驟五：請依據下列佈置圖建構agv、conv及asrs系統。 • 步驟六：定義agv系統的park list。 cpout：park at cpin • 步驟七：定義asrs系統的park list。 zone1(1)：park at pdin(1) AutoMod

  6. 第一節 使用於路線移動系統(3/34) 2.定義程序系統 • 步驟一：定義三個Process在程序系統中。分別命名為Pconv、Pagv及Pasrs。 • 步驟二：編輯Pconv。 begin Pconv arriving procedure move into conv:stain travel to conv:staout send to Pagv end AutoMod

  7. 步驟三：編輯Pagv。 begin Pagv arriving procedure move into agv:cpin travel to agv:cpout send to Pasrs end 步驟三：編輯Pasrs。 begin Pasrs arriving procedure move into asrs:pdin(1) travel to asrs:zone1(1) send to die end 第一節 使用於路線移動系統(4/34) AutoMod

  8. 第一節 使用於路線移動系統(5/34) 3.讀入機構動態車輛 • 步驟一：開啟agv系統。 • 步驟二：點選編輯視窗中，Vehicle選項。 • 步驟三：選擇所要編輯的Vehicle。 AutoMod

  9. 第一節 使用於路線移動系統(6/34) • 步驟四：點選Edit選項，開啟Edit A Vehicle Definition視窗。 AutoMod

  10. 第一節 使用於路線移動系統(7/34) • 步驟五：點選Edit Graphics選項，開啟Edit Vehicle Graphics視窗。 AutoMod

  11. 第一節 使用於路線移動系統(8/34) • 步驟六：選取Import選項，依據Robot.cel存放位置，讀入Robot.cel。 AutoMod

  12. 第一節 使用於路線移動系統(9/34) 4. Configuring Robot.cel Configuration(機構配置)為Kinematics系統中最重要的設定與觀念，由於一個Kinematics所讀進的.cel圖檔(由ACE所編輯)可能會有很多joints，且joints有平移式或迴轉式，因此控制Kinematics圖型並不適合由指定各個joints的數值來決定，而是定義其起始點(Origin)與目的點(Destination)的位置，系統即會以最快速的方式自行調整每個joints移動的速度，以完成由Origin到Destination的移動，而此移動所經過的即為路徑(path)，底下為路徑的設定。 AutoMod

  13. 第一節 使用於路線移動系統(10/34) • 步驟一：在Edit Vehicle Graphics視窗中，點選Configure選項，開啟Table of Possible Paths視窗。 AutoMod

  14. 第一節 使用於路線移動系統(11/34) • 步驟二：點選Table of Possible Paths視窗中，Configurations選項，開啟Configurations視窗。 AutoMod

  15. 第一節 使用於路線移動系統(12/34) • 步驟三：利用下拉式選單選取New Configuration新增left及right。 AutoMod

  16. 第一節 使用於路線移動系統(13/34) • 步驟四：分別調整left及right的Joint value為0及180，結束後點選Done選項，開啟，Configurations of Current Path視窗及Table of Possible Paths視窗。 Configurations of Current Path視窗 Table of Possible Paths視窗 AutoMod

  17. 第一節 使用於路線移動系統(14/34) • 步驟五：定義Path連結Robot.cel的Origin Configuration及Destination Configuration。在Table of Possible Paths視窗選取Origin Configuration為left及Destination Configuration為right。 • 步驟六：建立New Path，於Configurations of Current Path視窗點選New Path選項建立Path。 • 步驟七：重複步驟七及步驟八，建立Origin Configuration為right及Destination Configuration為left的Path。 ＊到目前為止，即完成了Configuring Robot.cel的動作。 AutoMod

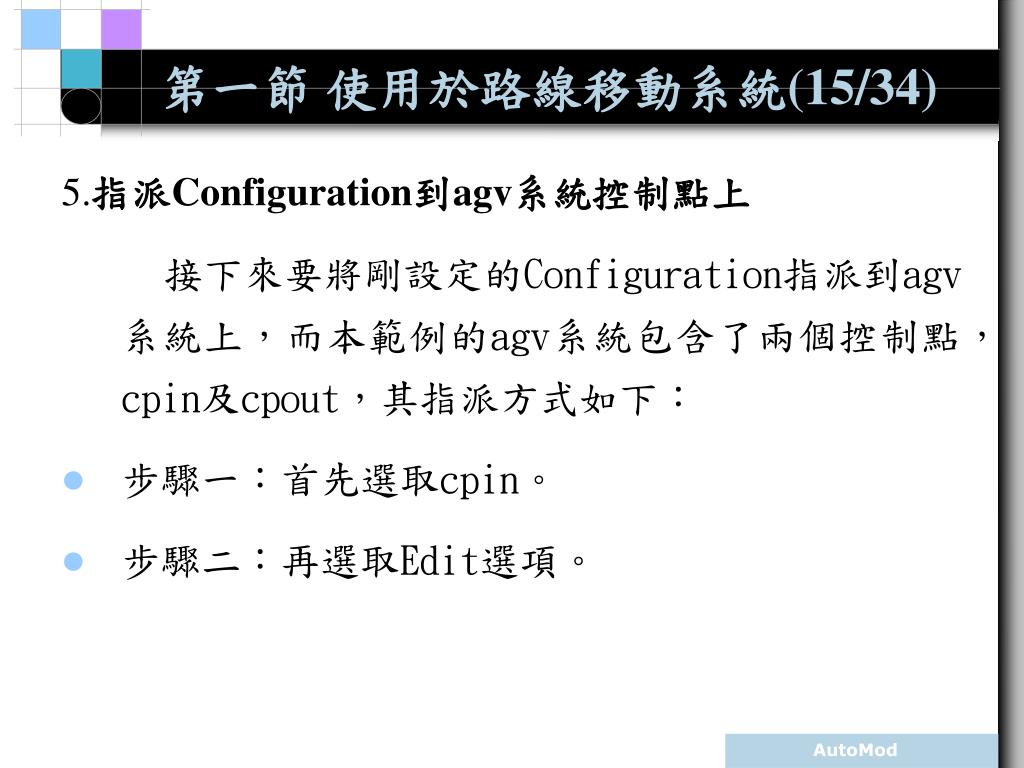

  18. 第一節 使用於路線移動系統(15/34) 5.指派Configuration到agv系統控制點上 接下來要將剛設定的Configuration指派到agv系統上，而本範例的agv系統包含了兩個控制點，cpin及cpout，其指派方式如下： • 步驟一：首先選取cpin。 • 步驟二：再選取Edit選項。 AutoMod

  19. 第一節 使用於路線移動系統(16/34) • 步驟三：點選attribute選項開啟Edit Control Point視窗 AutoMod

  20. 第一節 使用於路線移動系統(17/34) • 步驟三：選取Edit Control Point視窗中的Edit Configuration選項，開啟Edit Configuration視窗。 AutoMod

  21. 第一節 使用於路線移動系統(18/34) • 步驟四：指派left至控制點cpin上。 • 步驟五：重複步驟一至四。指派right至控制點cpout上。 AutoMod

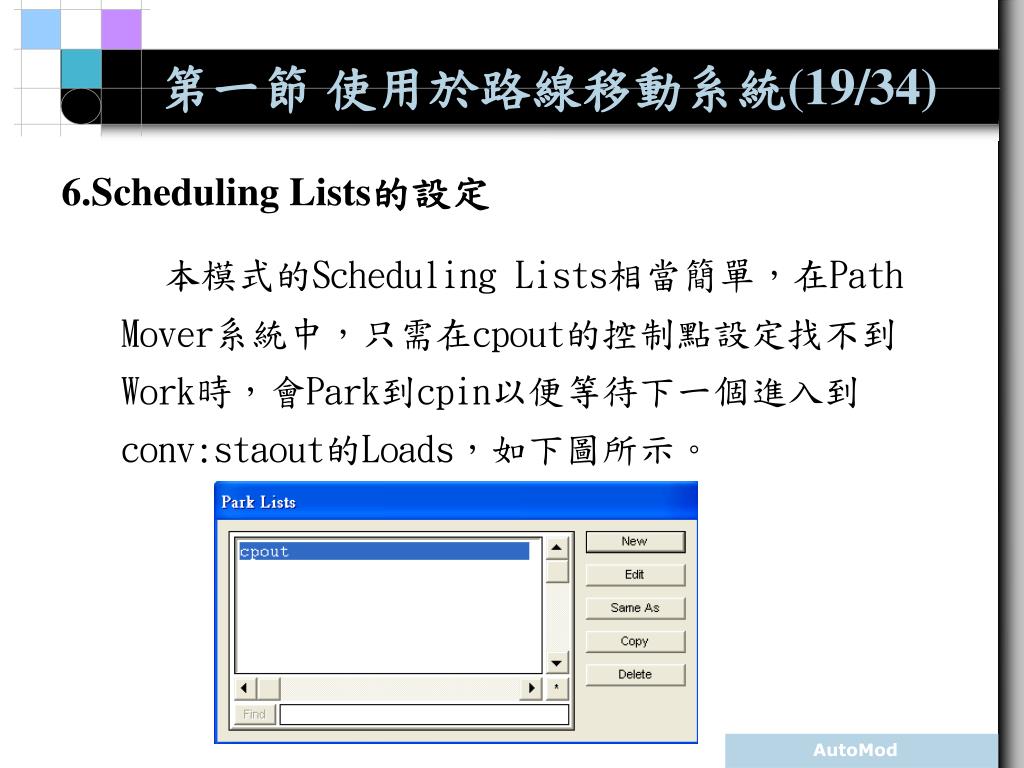

  22. 第一節 使用於路線移動系統(19/34) 6.Scheduling Lists的設定 本模式的Scheduling Lists相當簡單，在Path Mover系統中，只需在cpout的控制點設定找不到Work時，會Park到cpin以便等待下一個進入到conv:staout的Loads，如下圖所示。 AutoMod

  23. 第一節 使用於路線移動系統(20/34) cpout的Park List視窗 AutoMod

  24. 第一節 使用於路線移動系統(21/34) 對於AR/RS系統，其Scheduling Lists也很單純，只需設定zone1的Park Lists為cpin，SRM Vehicle即會在放置完zone1的Loads後回到cpin。 zone1的Park Lists AutoMod

  25. 第一節 使用於路線移動系統(22/34) zone1的Park Lists視窗 AutoMod

  26. 第一節 使用於路線移動系統(23/34) 7. Run Control的設定 假設本模式的warm-up期為2小時，為簡化輸出資料量，我們只進行次連續三天的實驗設計，每天工作時間為8小時，統計資料每天記錄一次。除第一個Run Control為warm-up期，在執行完畢後需Reset外，第二個Run Control則包括3個snaps，且並需要在執行完畢後Reset資料。 AutoMod

  27. 第一節 使用於路線移動系統(24/34) Run Control的設定如下圖所示，只有標準的AutoMod Report資料被蒐集處理。 AutoMod

  28. 第一節 使用於路線移動系統(25/34) 8.執行模式 Robot.cel到達agv:cpin的狀態 Robot.cel到達agv:cpout的狀態 AutoMod

  29. 第一節 使用於路線移動系統(26/34) 9. Source File完整程式 begin Pconv arriving procedure move into conv:stain travel to conv:staout send to Pagv end AutoMod

  30. 第一節 使用於路線移動系統(27/34) begin Pagv arriving procedure move into agv:cpin travel to agv:cpout send to Pasrs end begin Pasrs arriving procedure move into asrs:pdin(1) travel to asrs:zone1(1) send to die end AutoMod

  31. 第一節 使用於路線移動系統(28/34) 10. Standard Report輸出 本範例模式的Standard Report主要包括Process系統、Path Mover系統，AS/RS系統，以及Conveyor系統等四個系統的統計資料，如下表所示為截取第二個Run Control的第3個Snap的記錄。 AutoMod

  32. 第一節 使用於路線移動系統(29/34) AutoMod

  33. 第一節 使用於路線移動系統(30/34) AutoMod

  34. 第一節 使用於路線移動系統(31/34) AutoMod

  35. 第一節 使用於路線移動系統(32/34) AutoMod

  36. 第一節 使用於路線移動系統(33/34) AutoMod

  37. 第一節 使用於路線移動系統(34/34) AutoMod

  38. 第二節使用於機構動態系統(1/18) 1.建構一個模式包含機構動態、輸送帶及自動倉儲系統 • 步驟一：建構一個新的模式並命名為”kingrap02”。 • 步驟二：建構一個kinematic system並命名為”kin”。 • 步驟三：建構一個Conveyor system並命名為”conv”。 • 步驟四：建構一個AS/RS system並命名為”asrs”。 • 步驟五：請依據下列佈置圖建構kin、conv及asrs系統，conv及asrs系統的控制點同第一節的範例練習，kin系統則設定兩個控制點stain及staout。 AutoMod

  39. 第二節使用於機構動態系統(2/18) • 步驟六：定義kin系統的park list。 staout：park at stain • 步驟七：定義asrs系統的park list。 zone1(1)：park at pdin(1) 2.定義程序系統 • 步驟一：定義三個process在程序系統中。分別命名為Pconv、Pkin及Pasrs。 • 步驟二：編輯Pconv。 AutoMod

  40. 第二節使用於機構動態系統(3/18) begin Pconv arriving procedure move into conv:stain travel to conv:staout send to Pkin end • 步驟三：編輯Pkin。 begin Pkin arriving procedure move into kin:stain(1) travel to kin:staout(1) send to Pasrs end AutoMod

  41. 第二節使用於機構動態系統(4/18) • 步驟三：編輯Pasrs。 begin Pasrs arriving procedure move into asrs:pdin(1) travel to asrs:zone1(1) send to die end 3.讀入機構動態機器手臂 步驟一：請參考第一節內容。 4.Configuring Robot.cel 步驟一：請參考第一節內容。 AutoMod

  42. 第二節使用於機構動態系統(5/18) 5.指派Configuration到kin系統控制點上 • 步驟一：點選編輯視窗中station選項，開啟station視窗。 AutoMod

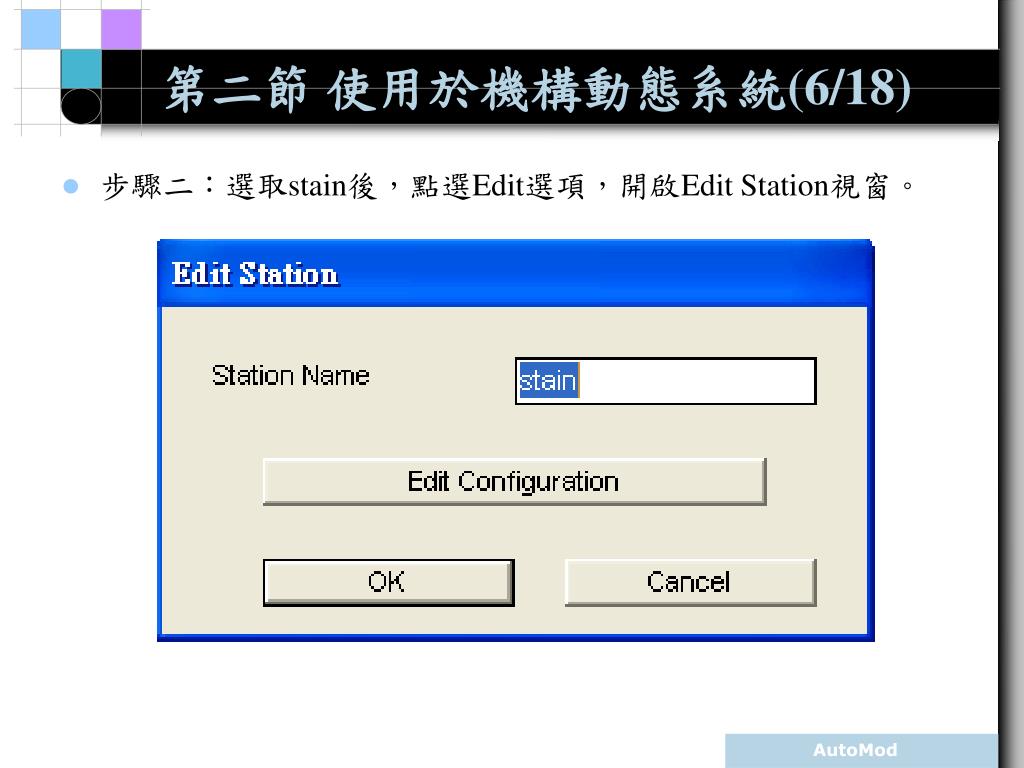

  43. 第二節使用於機構動態系統(6/18) • 步驟二：選取stain後，點選Edit選項，開啟Edit Station視窗。 AutoMod

  44. 第二節使用於機構動態系統(7/18) • 步驟三：點選Edit Configuration選項，開啟Edit Configuration視窗。 • 步驟四：指派left至控制點stain(1)上。 • 步驟五：重複步驟一至四。指派right至控制點staout(1)上。 AutoMod

  45. 第二節使用於機構動態系統(8/18) 6. Scheduling Lists的設定 本模式Path Mover系統的Scheduling Lists與第一個範例模式的完全相同，因此不再贅述。但模式並不使用如第一個模式的Path Mover系統而是採用Kinematics系統，而其Scheduling Lists的設定與第一個模式的Path Mover相類似，都是在staout點Park回到stain，以便Robot的Bar移至staout後能回到原點stain，其設定如下圖所示。 AutoMod

  46. 第二節使用於機構動態系統(9/18) Kinematics系統的Park Lists staout控制點的Park Lists AutoMod

  47. 第二節使用於機構動態系統(10/18) 7. Run Control的設定 本模式的Run Control設定也第一個範例模式完全相同，請參閱。 8.定義Source File begin Pconv arriving procedure move into conv:stain travel to conv:staout send to Pkin end AutoMod

  48. 第二節使用於機構動態系統(11/18) begin Pkin arriving procedure move into kin:stain(1) travel to kin:staout(1) send to Pasrs end begin Pasrs arriving procedure move into asrs:pdin(1) travel to asrs:zone1(1) send to die end AutoMod

  49. 第二節使用於機構動態系統(12/18) 9.執行模式 Load到達kin:stain的狀態 Load離開kin:staout的狀態 AutoMod

  50. 第二節使用於機構動態系統(13/18) 10. Standard Report輸出 本範例模式的Standard Report主要包括Process系統、AS/RS系統，Conveyor系統，以及Kinematics系統等四個系統的統計資料，如下表所示為截取第二個Run Control的第3個Snap的記錄。與第一個範例的最大差別在於Kinematics系統取代Path Mover系統。其中Kinematics系統的記錄更簡單，主要為Vehicles的統計資料。 AutoMod
