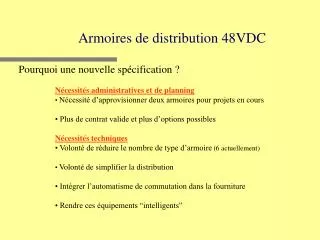

  1. Armoires de distribution 48VDC Pourquoi une nouvelle spécification ? • Nécessités administratives et de planning • Nécessité d’approvisionner deux armoires pour projets en cours • Plus de contrat valide et plus d’options possibles • Nécessités techniques • Volonté de réduire le nombre de type d’armoire (6 actuellement) • Volonté de simplifier la distribution • Intégrer l’automatisme de commutation dans la fourniture • Rendre ces équipements “intelligents”

  2. Armoires de distribution 48VDC Type d’armoires (selon ancienne spécification LEP) • Type 1: 2 chargeurs 100 A; 2 batteries 160 Ah; 1 couplage; 2 platines distribution • Type 2: 2 chargeurs 200 A; 2 batteries 425 Ah; 1 couplage • Type 3: 5 platines de distribution • Type 4: idem type 3 + 1 arrivée chargeur 100A • Type 5: idem type 4 + 1 couplage pour armoire type 6 • Type 6: 1/2 armoire type 1 + 1 couplage armoire type 5

  3. Armoires de distribution 48VDC Type d’armoires (selon nouvelle spécification) • Type 1: 2 chargeurs 100 A; 2 batteries 160 Ah; 1 couplage; 2 platines de distribution • Type 2: 2 chargeurs 200 A; 2 batteries 425 Ah; 1 couplage; 2 platines de distribution

  4. Armoires de distribution 48VDC Synoptique d’une distribution 48 V DC Armoire type 1 ou 2 Distribution ECD1 Tableaux de distribution équipés de 12 disjoncteurs calibre 10 à 40 A Distribution ECD2 Utilisations spécifiques (tbx BT, rack AU ..etc) Répartiteur 9 départs Répartiteur 9 départs
