  1. Entiteit-Relatie Model Hoofdstuk 2 Vrij Technisch Instituut - Hasselt

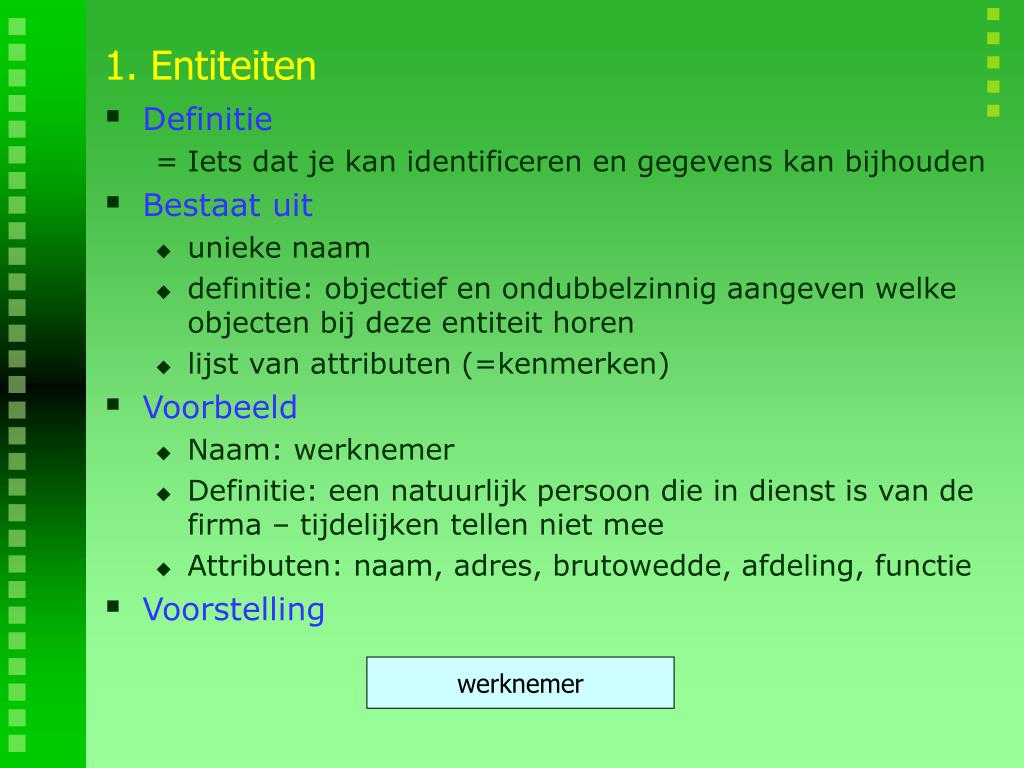

  2. 1. Entiteiten • Definitie = Iets dat je kan identificeren en gegevens kan bijhouden • Bestaat uit • unieke naam • definitie: objectief en ondubbelzinnig aangeven welke objecten bij deze entiteit horen • lijst van attributen (=kenmerken) • Voorbeeld • Naam: werknemer • Definitie: een natuurlijk persoon die in dienst is van de firma – tijdelijken tellen niet mee • Attributen: naam, adres, brutowedde, afdeling, functie • Voorstelling werknemer

  3. 2. Relatie werkt in • Definitie = verband tussen 2 of meer entiteiten uit je model • Bestaat uit • unieke naam • definitie: objectief en ondubbelzinnig aangeven wanneer het verband aanwezig is tussen de betrokken entiteiten • lijst van attributen • lijst van betrokken entiteiten • Voorbeeld • Naam: werkt in • Definitie: werknemer werkt in firma als hij verantwoording moet geven aan hoofd van de afdeling • Attributen: aantal werkuren • Entiteiten: werknemer, afdeling • Voorstelling werknemer afdeling

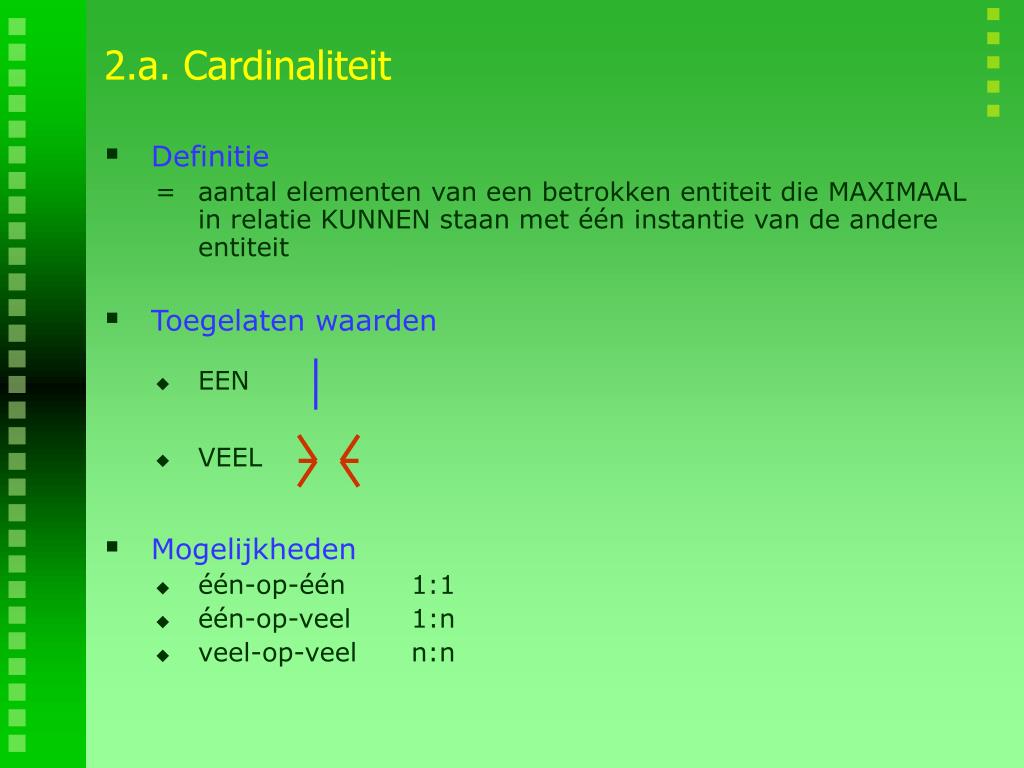

  4. 2.a. Cardinaliteit • Definitie = aantal elementen van een betrokken entiteit die MAXIMAAL in relatie KUNNEN staan met één instantie van de andere entiteit • Toegelaten waarden • EEN • VEEL • Mogelijkheden • één-op-één 1:1 • één-op-veel 1:n • veel-op-veel n:n

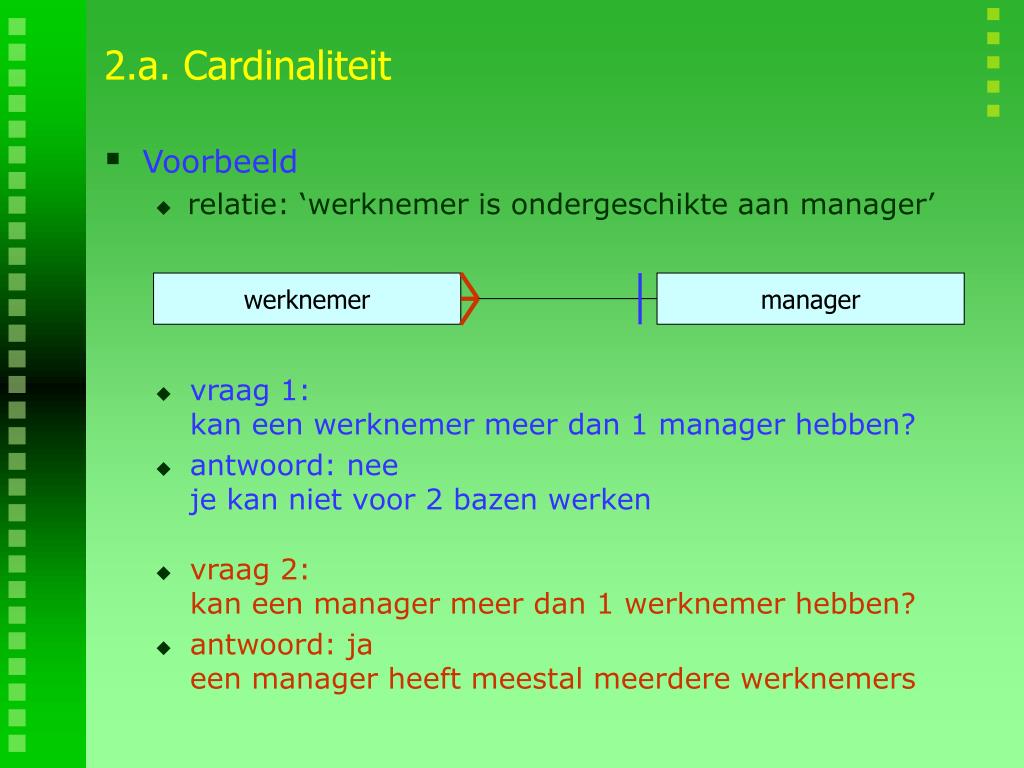

  5. 2.a. Cardinaliteit • Voorbeeld • relatie: ‘werknemer is ondergeschikte aan manager’ werknemer manager • vraag 1: kan een werknemer meer dan 1 manager hebben? • antwoord: nee je kan niet voor 2 bazen werken • vraag 2: kan een manager meer dan 1 werknemer hebben? • antwoord: ja een manager heeft meestal meerdere werknemers

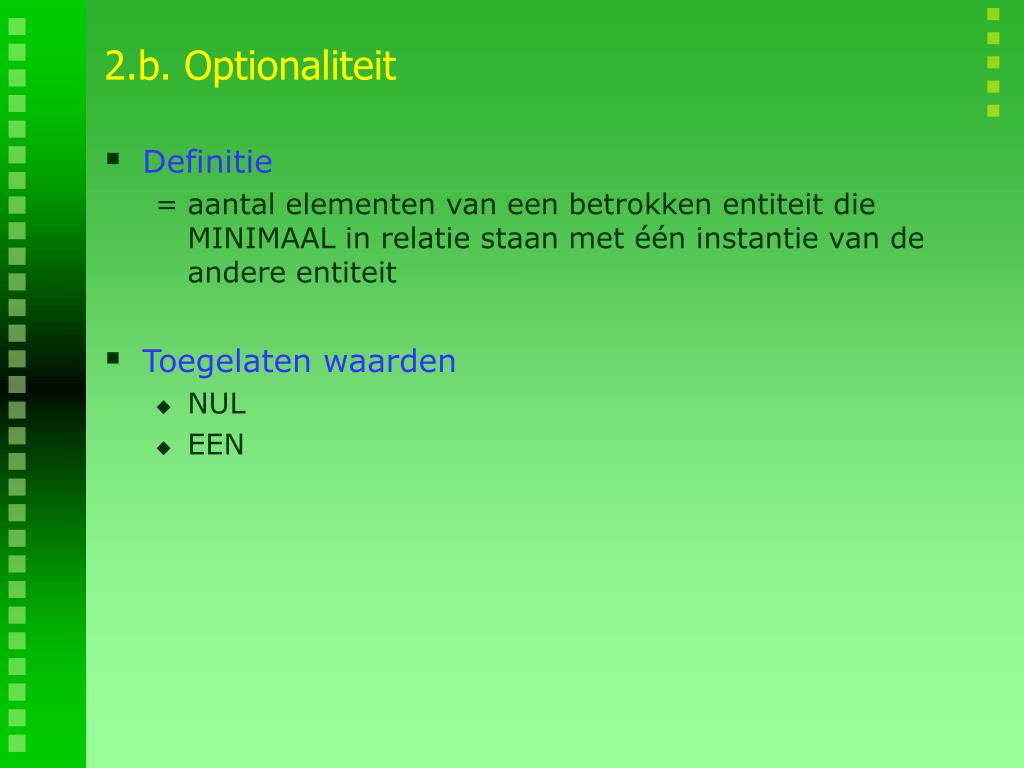

  6. 2.b. Optionaliteit • Definitie = aantal elementen van een betrokken entiteit die MINIMAAL in relatie staan met één instantie van de andere entiteit • Toegelaten waarden • NUL • EEN

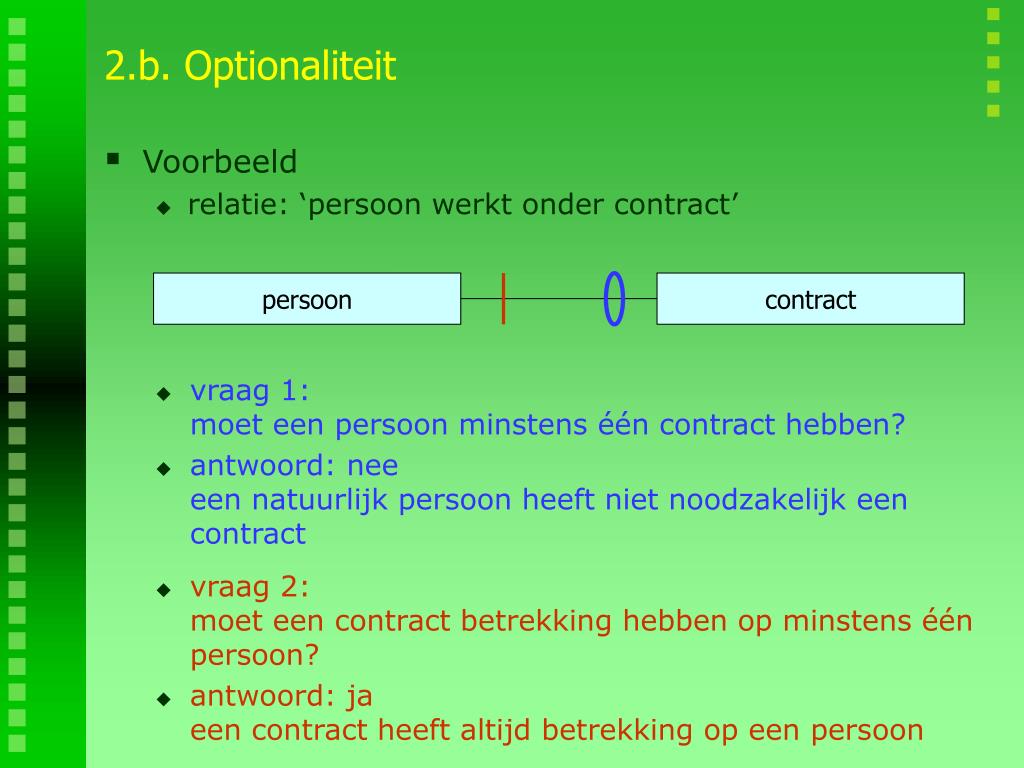

  7. 2.b. Optionaliteit • Voorbeeld • relatie: ‘persoon werkt onder contract’ persoon contract • vraag 1: moet een persoon minstens één contract hebben? • antwoord: nee een natuurlijk persoon heeft niet noodzakelijk een contract • vraag 2: moet een contract betrekking hebben op minstens één persoon? • antwoord: jaeen contract heeft altijd betrekking op een persoon

  8. 3. Attributen • Definitie = eigenschappen die horen bij een entiteit of relatie • Samengestelde gegevens • attributen waarin je verschillende geg. samenbrengt • vb. adres: straat + nummer • Procesgegevens • resultaat van een berekening tussen 1 of meer entiteiten • vb. WaardeVoorraad = Inkoopprijs * HoeveelInVoorraad • Bestaat uit • unieke naam (bij die entiteit) • entiteit of relatie waar het eigenschap van is • domein: alle mogelijke waarden die attribuut kan hebben • definitie: verkeerd begrijpen van waarden uitsluiten • verplicht karakter aangeven

  9. 3. Attributen • Voorbeeld • Naam: hoogte • Entiteit: boom • Domein: alle positieve getallen • Definitie: hoogte van de boom op leeftijd van 10 jaar • Verplicht: ja • Voorstelling Boom Nederlandse naam Latijnse naam Voorkomen Familie Type Hoogte

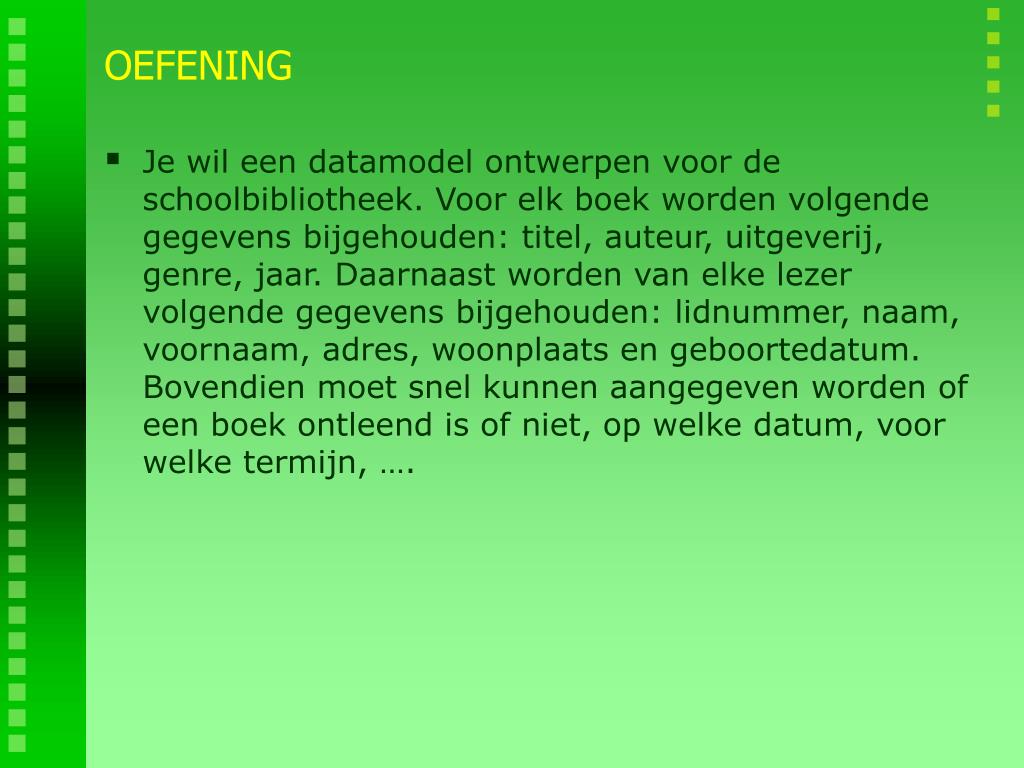

  10. OEFENING • Je wil een datamodel ontwerpen voor de schoolbibliotheek. Voor elk boek worden volgende gegevens bijgehouden: titel, auteur, uitgeverij, genre, jaar. Daarnaast worden van elke lezer volgende gegevens bijgehouden: lidnummer, naam, voornaam, adres, woonplaats en geboortedatum. Bovendien moet snel kunnen aangegeven worden of een boek ontleend is of niet, op welke datum, voor welke termijn, ….

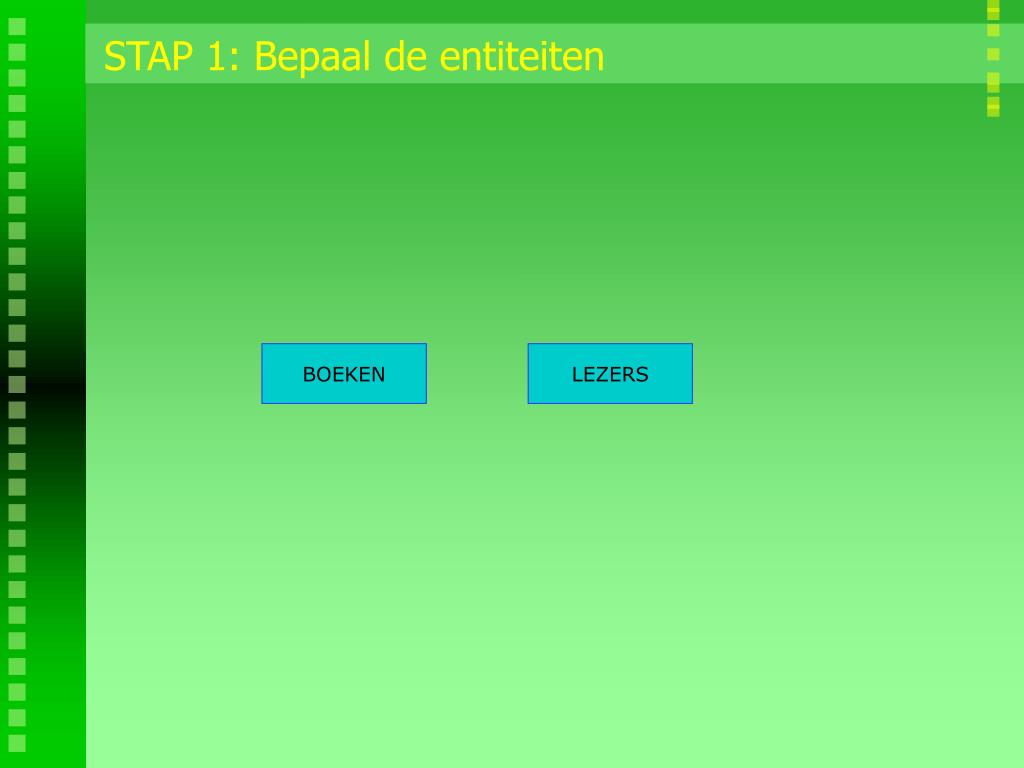

  11. STAP 1: Bepaal de entiteiten BOEKEN LEZERS

  12. STAP 2: Bepaal de relaties LEZERS BOEKEN • Boeken – Lezers cardinaliteit: Een boek wordt (op één ogenblik) door maximum één lezer ontleend optionaliteit: Een boek wordt (op één gegeven ogenblik) door minimum géén (0) lezers ontleend – het kan gewoon in de bib liggen. • Lezers –Boeken cardinaliteit: Een lezer ontleent (op één ogenblik) maximum veel boeken optionaliteit: Een lezer ontleent op een gegeven ogenblik minimum géén (0) boek.

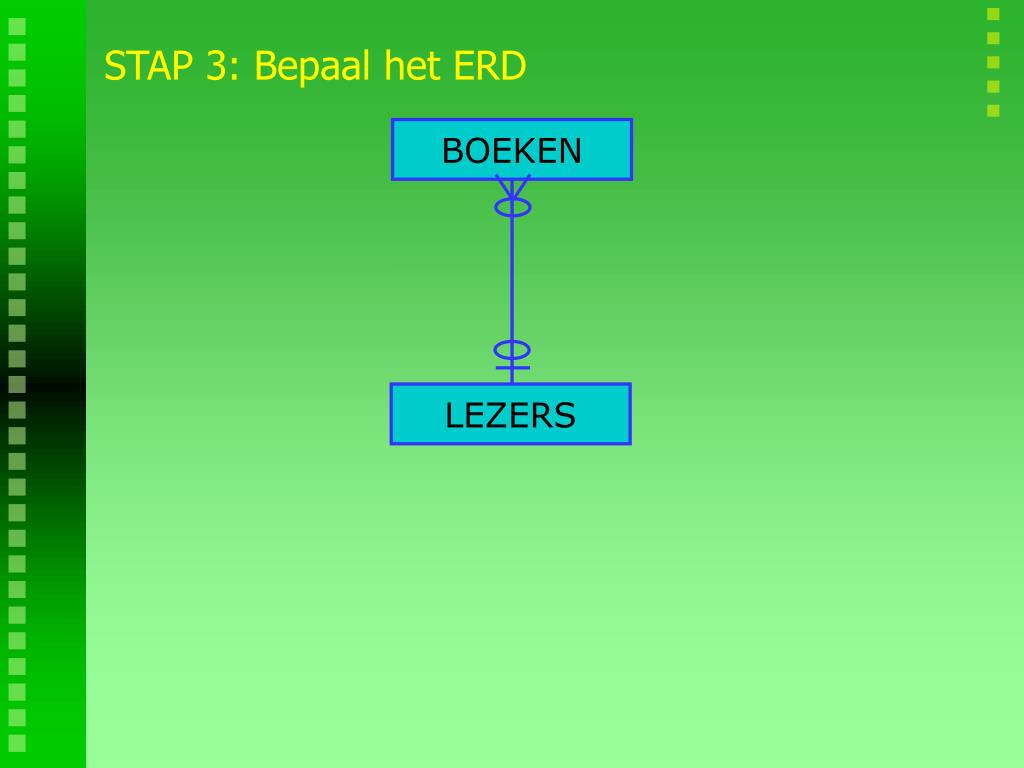

  13. STAP 3: Bepaal het ERD BOEKEN LEZERS

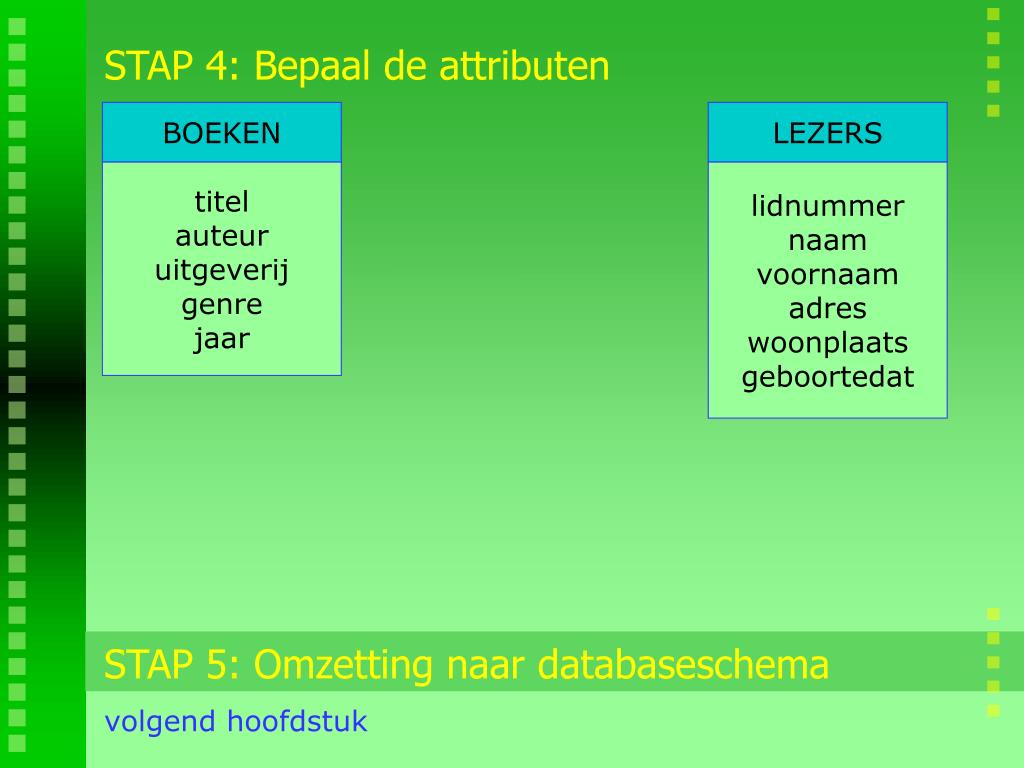

  14. STAP 4: Bepaal de attributen STAP 5: Omzetting naar databaseschema BOEKEN LEZERS titel auteur uitgeverij genre jaar lidnummer naam voornaam adres woonplaats geboortedat volgend hoofdstuk
