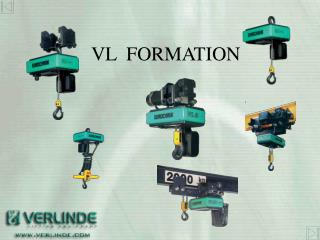

  1. VL FORMATION

  2. VL PALAN ELECTRIQUE CHAINE VL

  3. Généralités VL • Crochet supérieur et inférieur Din 15401 • Chaîne électrozinguée • Noix de levage avec 5 poches (mini.) • Peinture époxy 7021, 80 µm • Protection IP55 • Fins de course électriques haut et bas

  4. ELECTRIFICATION PALAN CHAINE • MOTEUR • FREIN • PLATINE ELECTRIQUE

  5. ELECTRIFICATION PALAN CHAINE • MOTEUR dépend de: • ALIMENTATION (400Vac 50Hz 3ph) • VITESSE MAXIMUM (3000 tr/min) • NOMBRE DE VITESSES (2 vitesses) • CARACTERISTIQUES EN STANDARD • Classe F • Tropicalisation 95% (au-delà en option) • =>LE MOTEUR NON RECONNECTABLE SI NON SPECIFIE SUR LA COMMANDE

  6. ELECTRIFICATION PALAN CHAINE • MOTEUR • FREIN dépend de: • Redresseur de frein (simple alternance) • ALIMENTATION • Alimentation 230Vac => 90Vdc au frein • Alimentation 400Vac => 190Vdc au frein • Alimentation 500Vac => 240Vdc au frein • FREIN A MANQUE DE COURANT • CONTACT SUPPLEMENTAIRE DE SECURITE

  7. ELECTRIFICATION PALAN CHAINE • MOTEUR • FREIN • PLATINE ELECTRIQUE • Alimentation (400Vac 50Hz 3ph) • Type de contrôle (basse tension par exemple) • Tension d’alimentation (48Vac)

  8. ELECTRIFICATION PALAN CHAINE • MOTEUR • FREIN • PLATINE ELECTRIQUE • Basse tension: - K10: contacteur principal. - K21-K22: contacteur de montée-descente. - K25: Contacteur de PV-GV de levage. - K31-K32: contacteur de droite-gauche. - K35: contacteur PV-GV de direction. - T100: Transformateur. - Redresseur mono-alternance pour le frein du palan. - Les fils blancs indiquent le 0Volt (commun bobine).

  9. VL 1 VL 1 • Capacité: 60 à 250kg • Chaîne 3.1x9.3 • Bac à chaîne: plastique jusqu’à 7m, en tissu au-dessus

  10. VL 1 • Puissance: 0.2/0.045 KW • Circuit intégré (redresseur intégré dans platine) • Intensités • 230Vac: In=1.7/1.0 A Id=4.3/1.4 A • 400Vac: In=1.0/0.6 A Id=2.5/0.8 A • Transformateur 25VA • PAS DE CONTACTEUR K10, LA FONCTION EST ASSUREE PAR LES CONTACTEURS K21-22

  11. VL 1

  12. VL 1

  13. VL 1

  14. VL 1

  15. VL 1

  16. VL 5 VL5 • Capacité: 125 à 1000kg • Chaîne 4.8x12.5 • Bac à chaîne: plastique jusqu’à 16m, en tissu au-dessus

  17. VL 5 • Puissance: 0.8/0.2 KW • Circuit intégré (redresseur intégré dans platine) • Intensités • 230Vac: In=4.5/3.1 A Id=15.7/4.3 A • 400Vac: In=2.6/1.8 A Id=9/2.5 A • Transformateur 25VA

  18. VL 5

  19. VL 5

  20. VL 5

  21. VL 5

  22. VL 5

  23. VL 5

  24. VL10 VL10 • Capacité: 500 à 2000kg • Chaîne 6.8x17.8 • Bac à chaîne: plastique jusqu’à 8m, en tissu au-dessus

  25. VL 10 • Puissance: 1.75/0.43 KW • Platine câblée • Redresseur circuit intégré • Intensités • 230Vac: In=5.9/4.1 A Id=25.6/9.6 A • 400Vac: In=3.4/2.3 A Id=16/5.3 A • Transformateur 50VA

  26. VL 10

  27. VL 10

  28. VL 10

  29. VL 10

  30. VL 10

  31. VL 10

  32. VL16-20-25 VL16-20-25 • Capacité: 1000kg à 5000kg • Noix de levage VL16: 6 poches VL20&25: 5 poches • Chaîne de levage VL16: 9x27 VL20&VL25: 11.3x31 • Bac à chaîne plastique - 16m VL16 - 12m VL20-25 • Crochet supérieur seulement perpendiculaire

  33. VL 16-20-25 • Puissance: 3.5/0.86 KW • Platine câblée • Redresseur circuit intégré • Intensités • 230Vac: In=12.9/6.4 A Id=53.9/14.4 A • 400Vac: In=7.4/3.7 A Id=31/8.3 A • Transformateur 50VA • Protection thermique du moteur en standard

  34. VL 16-20-25

  35. VL 16-20-25

  36. VL 16-20-25

  37. VL 16-20-25

  38. VL 16-20-25

  39. VL options MECANIQUES • Crochet automatique • Double frein • Chaîne inox 316L • Crochet inférieur inox 316L • Œillet de suspension

  40. OPTION PALAN A CHAINE • ALIMENTATION • 230/400Vac 1 ou 2 vitesses sur demande • Tension de commande 48Vac en standard, 115Vac en option, 24Vac et 230Vac possible (sur demande) • 230/460Vac sont monovitesses • Tension de commande 115Vac en standard, 48Vac en option, 24Vac et 230Vac possible (sur demande)

  41. OPTION PALAN A CHAINE • ALIMENTATION => Monophasé • Gamme • groupe FEM 1Bm

  42. OPTION PALAN A CHAINE • ALIMENTATION => Monophasé • Configuration électrique • * seulement pour marché US

  43. OPTION PALAN A CHAINE • ALIMENTATION => Monophasé • Caractéristiques électriques

  44. OPTION PALAN A CHAINE • ALIMENTATION => Monophasé • Exemple VL5: 115//115Vac 60Hz ; 230//48Vac 50Hz

  45. OPTION PALAN A CHAINE • ALIMENTATION => Monophasé VL05

  46. OPTION PALAN A CHAINE • ALIMENTATION => Monophasé VL05

  47. OPTION PALAN A CHAINE • TENSION DIRECTE • VERIFIER SI LES NORMES LOCALES ACCEPTENT CE TYPE DE SYSTEME • Pas de transformateur • Options basse tension non disponibles • Seulement de VL1 à VL10

  48. OPTION PALAN A CHAINE • TENSION DIRECTE

  49. OPTION PALAN A CHAINE • SANS APPAREILLAGE • De VL1 à VL25 • Palan fourni avec redresseur de frein dans coffret • Adaptation doit être effectuée par le client: • Basse tension • Tension directe • Applications spécifiques

  50. OPTION PALAN A CHAINE • Avec Carte ACF • Du VL1 au VL10 • Palan fourni avec circuit intégré: Ouvre le frein quand le palan est alimenté • Options basse tension non disponibles • Le client doit changer l’ordre des phases pour faire monter ou descendre le palan
