  1. LG 中央空调培训中心-Multi V Ⅲ 目录 目录 1. 介绍 1.1 什么是Multi VⅢ? 1.2 外观 1.3 系统设计 1.4 系统命名法 2. 高能效 2.1 世界最高能效 2.2高压腔压缩机 2.3 垂直多联过冷却器 2.4 新型冷媒分配器 2.5 压花型金色宽翅片 3. 竞争社对比 3.1 容量表对比 3.2 IPLV对比 3.3 实例分析

  2. 1.1 什么是Multi VⅢ? Multi V III 是一款最新的多联机产品，它是拥有业内同类型机器最高的COP值、最大的组合容量，设计更加简洁的一款绿色环保多联机产品。 Multi V III 节能& 亲环境 广泛、自由的空调系统设计 便于安装与维护 使用便利性及舒适性

  3. 1.2 外观 Multi V III 基本型号外观及组合样式 单模块行业容量最大20HP 3Φ380V 50Hz 制冷热 Multi V Ⅲ 产品线

  4. 1.2 外观

  5. 1.3 系统设计 室内机最大64台的组合 最大80 HP 冷媒管 Y 形分歧管 艺术系列镜面 单方向天花机 低静压风管机 高静压风管机 艺术系列壁画式 双方向天花机 明装壁挂落地式 四方向天花机 注： 红色字体标示的室内机为进口型号

  6. 1.4 系统命名法 室外机

  7. 1.4 系统命名法 室内机

  8. 制冷能力/制热能力 Cop= 消耗功率 BLDC 变频风扇电机 高静压螺旋风扇 螺旋状过冷却循环 热交换器使用的 Wide Louver翅片 26% 10% 正弦波变频控制 新的冷媒分配器 BLDC 变频压缩机 制冷容量 制热容量 2.1 世界最高能效 世界最高cop 世界最高cop -. 制冷: 4.27 -. 制热: 4.58 Cop比较 Coefficient of performance: Cop 能效比 热泵型(8Hp) 4.25 4.27 4.58 3.31 4.16 Multi V III Multi V III 普通空调 普通空调 3/36

  9. 100% 88% 11% 电机 11% 9% 摩擦 5.5% 15% 泄漏 6% 65% 压缩 65% 新 旧 2.2 高压腔压缩机 2.2.1高压腔压缩机的使用 通过使用新的高压腔压缩机COP提高11% 能效(COP) 新压缩机 旧压缩机 111% 排出 高压部 100% 吸入 高压部 排出 吸入 轴 低压部 旧压缩机 新压缩机 输入功率 • 高压腔压缩机 • 低压腔压缩机 • 低压腔压缩机 • → 压缩机腔体内维持低温/低压 → 压缩冷媒在低压部分产生，冷 • 媒泄露降低COP • → 低温/低压中的油粘稠度增大 • 油供应不利 • 高压腔压缩机 → 压缩机腔体内维持高温/高压 • → 吸入冷媒的温度上升. • → 确保高温/高压环境下油粘度 • 适当，不影响有的供应

  10. 永久磁铁 转子 钢板 2.2 高压腔压缩机 2.2.2V 形变频压缩机 强力磁铁（材质为钕铁硼）& 平滑的正弦波直流变频器 钕铁硼磁性材料，作为稀土永磁材料发展的最新结果， 由于其优异的磁性能而被称为“磁王”。 钕铁硼具有极高的磁能积和矫力，同时高能量密度的优点 使钕铁硼永磁材料在现代工业和电子技术中获得了广泛应 用，从而使仪器仪表、电声电机、磁选磁化等设备的小型 化、轻量化、薄型化成为可能。 通过高效的正弦波控制电机转子的旋转，使电机平滑运转，效率明显提高.

  11. 120 15Hz 105 25 5Hz 20 2.2 高压腔压缩机 2.2.3提高了变频控制范围 提高30%的cop 6 制冷 变频范围更大 Multi V III 5 Standard COP 4 Multi V SUPER II 3 24 25 26 27 28 29 30 31 32 33 34 35 Comp. Freq. 室外温度.(℃) Standard 制热 5 Multi V III 4 COP 3 Multi V SUPER II Multi V III Multi V SUPER II 2 1 -15 -12 -10 -7 -5 -3 0 3 5 7 9 11 室外温度.(℃)

  12. 2.3垂直多联过冷却器 世界最长配管长度和最高落差 螺旋式过冷却器

  13. 能源效率 (COP) 107% 100% 高效率分配器 2.4新型冷媒分配器 不均匀分配 均匀分配 流量分布不均匀 温度偏差大(5℃以上) 流量分布均匀 温度偏差小(1℃以内)

  14. 冷凝 蒸发 制冷 制热 2.5压花型金色宽翅片 采用新热交换器[Wide Louver fin],提高热交换器性能23~28% 耐燃结构的翅片可防止腐蚀和侵蚀，亲水性能卓越。 抗腐蚀性层 抗盐腐蚀性层 亲水性层 铝

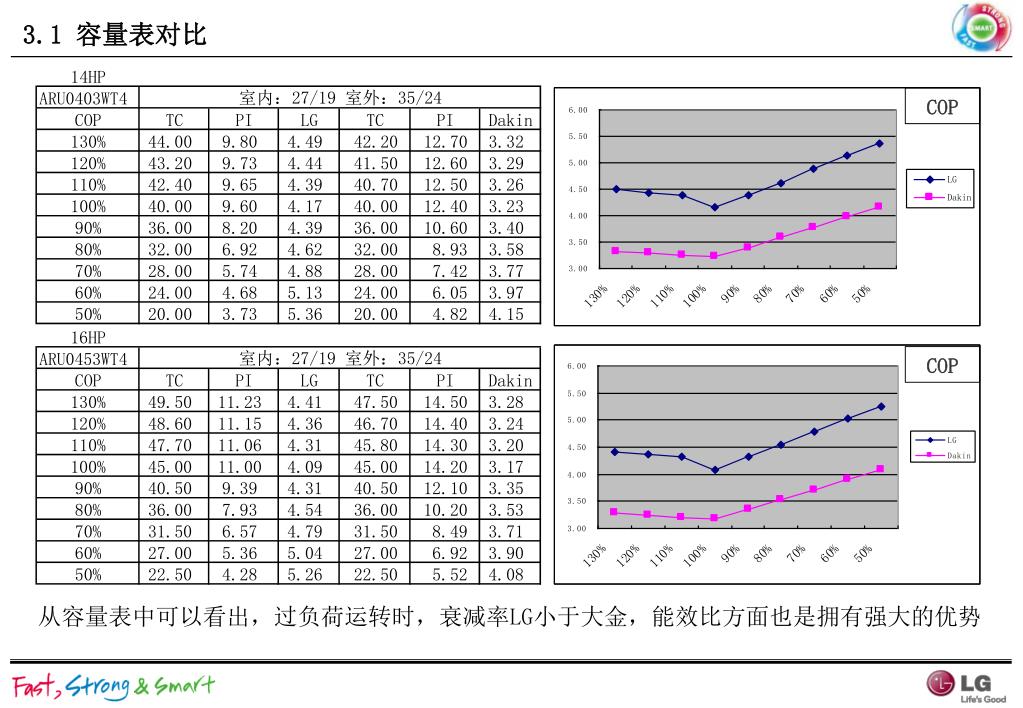

  15. 3.1 容量表对比 COP COP 从容量表中可以看出，过负荷运转时，衰减率LG小于大金，能效比方面也是拥有强大的优势

  16. 3.2 IPLV对比 COP : Coefficient of performance 能效比=能力值/消耗功率 IPLV: Integrated Part Load Value 部分负荷综合能效系数：100% 75% 50% 25% 负荷下计算数值

  17. 3.3 实例对比分析 案例：30层高级办公楼 使用其他公司产品时，高落差只有50m时， 满足不了要求，必须设计有单独的机械层， 增加了安装空间，费用，不便于维护 使用Multi-V III 时，由于高落差能满足110M，可以全部放置在楼顶,不仅节省了空间，而且方便集中安装，维护 110m (3.5mx30F) 机械层 50m 110m 110m

  18. 面积节省21% MULTI-V III 安装空间 1.可以降低承重，建筑结构的设计更加容易 2.节省管轴的空间，不占用现有建筑空间 3.排管线减少，设计更加容易 4.如果设计为大容量，可以缩短设计时间， 施工也变得简单。工程费用也得以缩减 3.3 实例对比分析 VRV III MULTI-V III RMB m2 21%↓

  19. 3.3 实例对比分析 *LG 60HP以下制热无衰减 横坐标：单配管长 纵坐标：室内外机高落差 HU: Height Upper(室外机在上) HL: Height Lower(室外机在下)

  20. Q&A CAC Eng. GTMM Part tongbai.liu@lge.com 26902394
