Resumo aula anterior

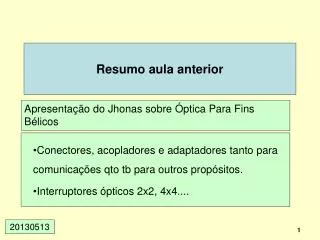

1. Resumo aula anterior Apresentação do Jhonas sobre Óptica Para Fins Bélicos Conectores, acopladores e adaptadores tanto para comunicações qtotb para outros propósitos. Interruptores ópticos 2x2, 4x4.... 20130513

2. Outros interruptores • Design and Simulation of Planar Electro-optic Switches in Ferroelectrics • M. Krishnamurthi, L. Tian and V. Gopalan, Appl. Phys. Lett., 93 052912 (2008).PDFouPDF2 Interruptor de 60ns: NanonaTM High Speed & Low Loss Optical Switch Semiconductor optical switches reach the speed of light April 29, 2011 Ctistis, G., Yuce, E., Hartsuiker, A., Claudon, J., Bazin, M., Gérard, J., & Vos, W. (2011). Ultimatefastopticalswitchingof a planar microcavity in thetelecomwavelength range AppliedPhysicsLetters, 98 (16) DOI: 10.1063/1.3580615 switch a light beam within a semiconductor device at speeds of 0.3 picosecond 2 Tarefa: como detectar? Tema para José

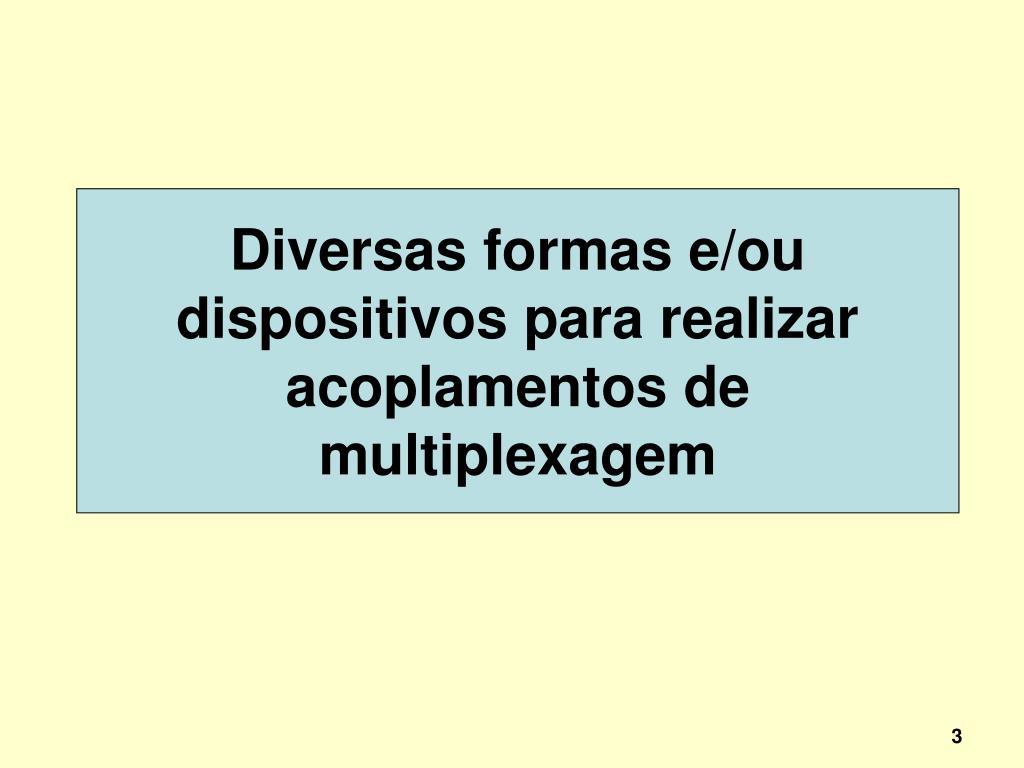

3. Diversas formas e/ou dispositivos para realizar acoplamentos de multiplexagem

4. Multiplexagem em WDM

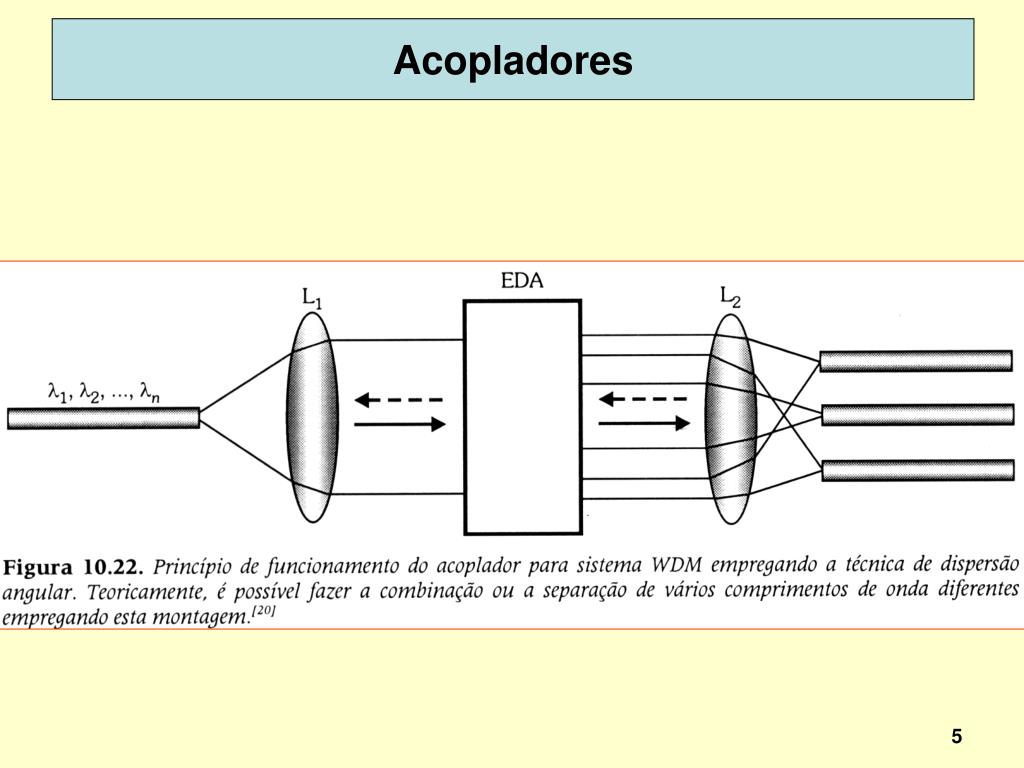

5. Acopladores

6. Acopladores

7. Acopladores

8. Acoplador baseado em micro-óptica

9. Acoplador bicônico e derivados Razão de Divisão de Potência:

10. Acoplador com fibras deslocadas lateralmente

11. Acoplador com núcleo sobreposto

12. Acoplador com núcleo sobreposto

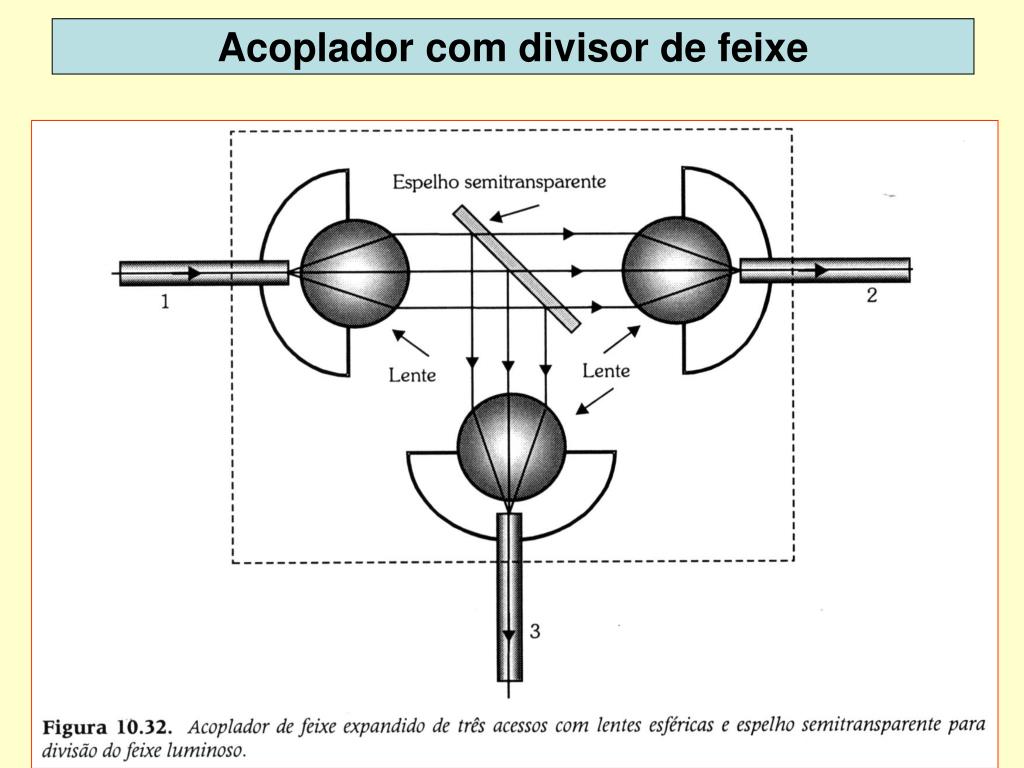

13. Acoplador com divisor de feixe

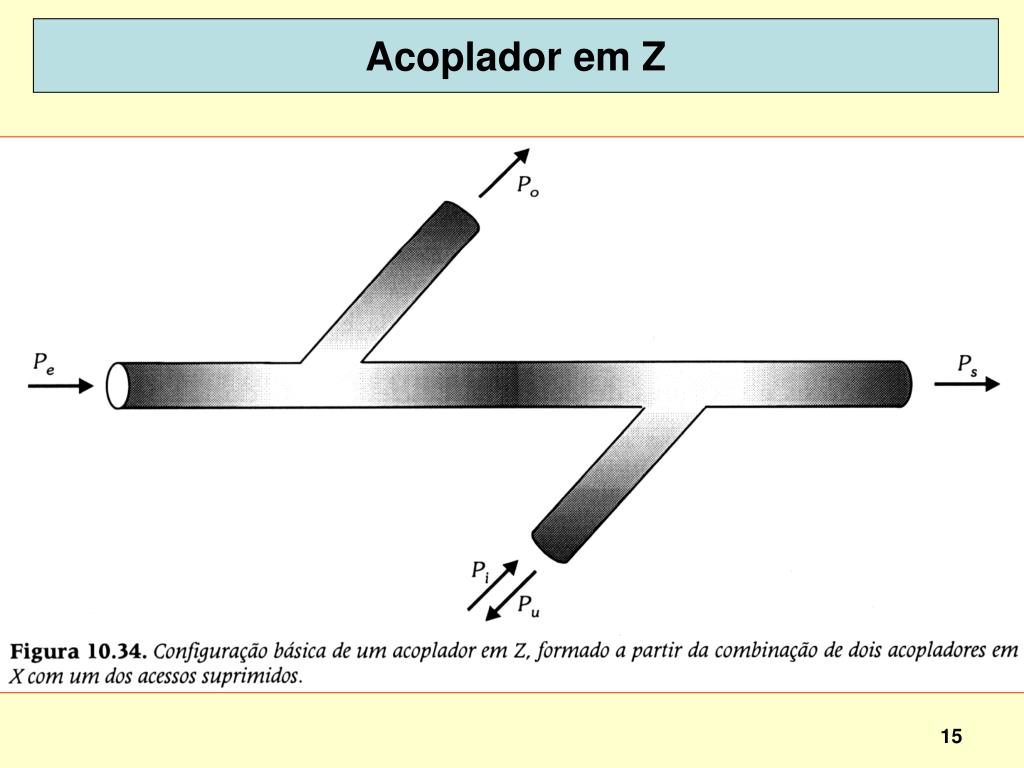

14. Acoplador em Z

15. Parte das perdas são atribuídas a diferentes tipos de acoplamentosLembremos

16. SMF SMF SMF ωo = 5.15µm núcleo núcleo SMF ωo = 25µm Eficiência de Acoplamento Sensitividade ao desalinhamento transversal ∆x η(∆x) = e –(∆x/ωo)2 www.worldtechconsultants.com

17. SMF SMF Ө SMF ωo = 25µm núcleo núcleo SMF ωo = 5.15µm Eficiência de acoplamento Sensitividade de desalinhamento angular η(Ө) = e -(ΠӨωo/λ)2 • Modo expandido melhora a sensitividade de desalinhamento transversal, mas aumenta a sensitividade angular. • Modo limitado pelas dimensões da fibra -> bom compromisso

18. SMF SMF núcleo núcleo SMF ωo = 5.15µm SMF ωo = 5.15µm SMF ωo = 25µm SMF ωo = 25µm Eficiência de acoplamento Sensitividade por desalinhamento longitudinal ∆z For “large” ∆z lensing is required η(z) = 1/(1+λz/(1+ Πz/2ωo2)2

19. Outros tipos de sistemas para acoplamento da luz com fibra para minimizar perdas

20. Componente óptico Lente no feixe • O feixe Gaussiano pode ser caracterizado por sua fase e amplitude em qualquer ponto do feixe • Para um acoplamento “perfeito” tanto a fase e amplitude devem estar casadas

21. Tela Lentes no feixe Aplicações • Componentes passivos • isoladores • filtros • splitters • circuladores • WDM • alguns são dispositivos com mais de 2 portas • lasers • receptores • moduladores • Projeção de feixe • Solda a laser • apontadores Componentes ópticos entre fibras Isolator Laser

22. O que há em usar lentes discretas • Duram bastante tempo • Alta performance • Oferece desenho de dispositivos mais flexíveis • Relativamente barato • Continua a ser ”bons amigos” na industria MAS… • A colocação de componentes adicionais, e.g., lentes • reduce a robustes e confiabilidade • aumento de custos de manipulação • Maioria das lentes discretas são grandes em relação às fibras • Aumento no tamanho das embalagens • Aumento no tamanho do modo – OK para algumas aplicações mas não para outras

23. Typical n(r) - Square Law n(R) -Refractive Index (au) R GRIN Lens a 0 R - Radial Distance (au) a a Fiber GRIN Lens Graded-Index Lens • GRIN lens very popular - high quality & cylindrical shape • But, large and expensive

24. SM Fiber L=1/4 Pitch L > ¼ Pitch Graded Index MMF Imagem com sistema Fibra/Lente Grin

25. Fused “Collimated” Beam MMF Lens SMF Core (SMF) Core (MMF) ¼ Pitch Fibra-lente

26. Fibras-Lentes Fundidas Vantagens Podem ser fundidas em fibras • Elimina a sensitividade do desalinhamento transversal de fibras SM • Casamento de índice na interface – minimiza reflexões e perdas • Tendo o mesmo diâmetro SMFsimplificação de desenho e empacotamento • Custo da lente ~”zero” • Oferece um bom compromisso entre sensitividades transversal e angular • Altamente flexível: da expansão de modo simples para sistemas de focamento

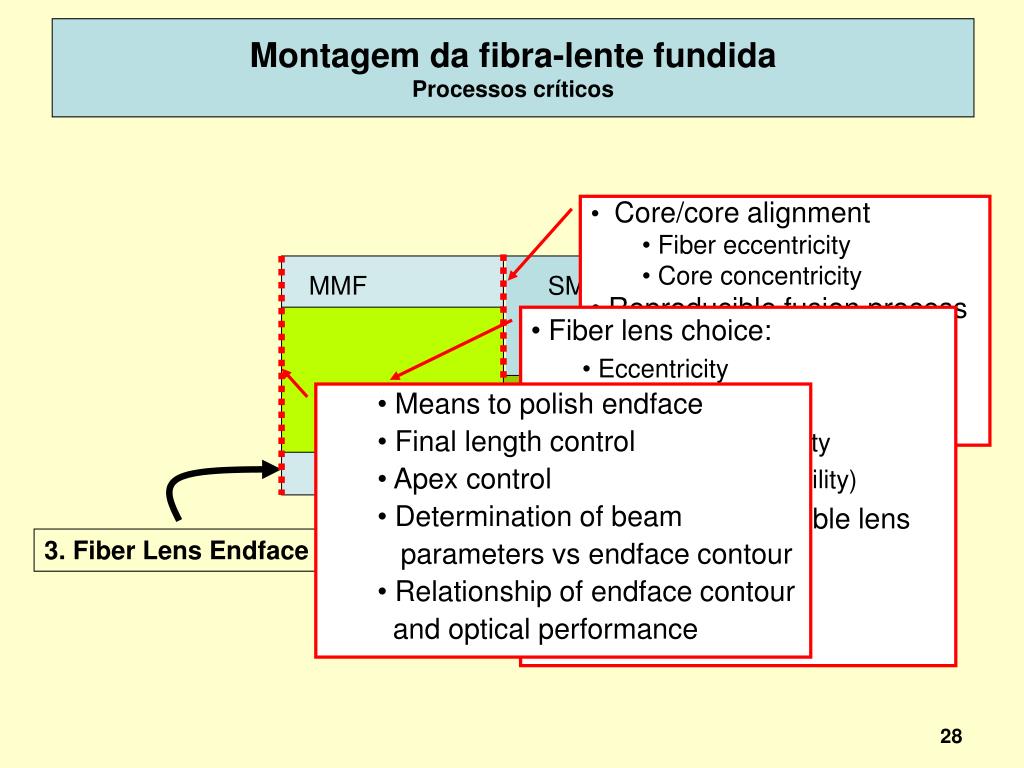

27. Core/core alignment • Fiber eccentricity • Core concentricity • Reproducible fusion process • Interface diameter control • Fiber eccentricity • Bulging/necking • Dopant diffusion control • Means to polish endface • Final length control • Apex control • Determination of beam • parameters vs endface contour • Relationship of endface contour • and optical performance Montagem da fibra-lente fundidaProcessos críticos MMF SMF • Fiber lens choice: • Eccentricity • Centricity of core • Fusion compatability • Uniformity & Flexibility) • Accurate & reproducible lens • length • Post fusion • After final polish 3. Fiber Lens Endface 2. Fiber Lens 1. Fiber/Lens Fused Interface

28. MMF Lens SMF Core (MMF) Core (SMF) Silica Section Outra opção de Fibra-Lente • The insertion of a silica “fiber section” between the SMF and the MMF lens adds additional flexibility to fiber-lens applications

29. Lembrem-se aquela da lente esférica formato de bola na frente da fibra

30. Acoplamento fibra-esfera/fibra-fibra

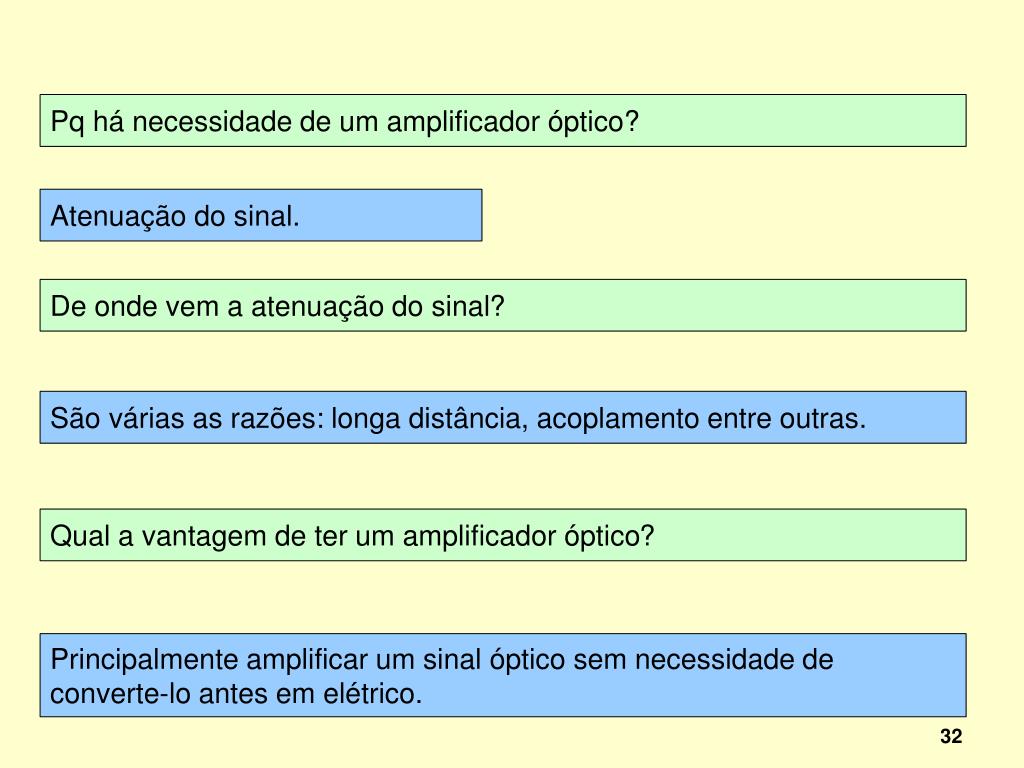

31. Pq há necessidade de um amplificador óptico? Atenuação do sinal. De onde vem a atenuação do sinal? São várias as razões: longa distância, acoplamento entre outras. Qual a vantagem de ter um amplificador óptico? Principalmente amplificar um sinal óptico sem necessidade de converte-lo antes em elétrico.

32. AMPLIFICADOR ÓPTICO O QUE É PARA QUE É QUE TIPOS HÁ

33. Exemplo de comunicação óptica

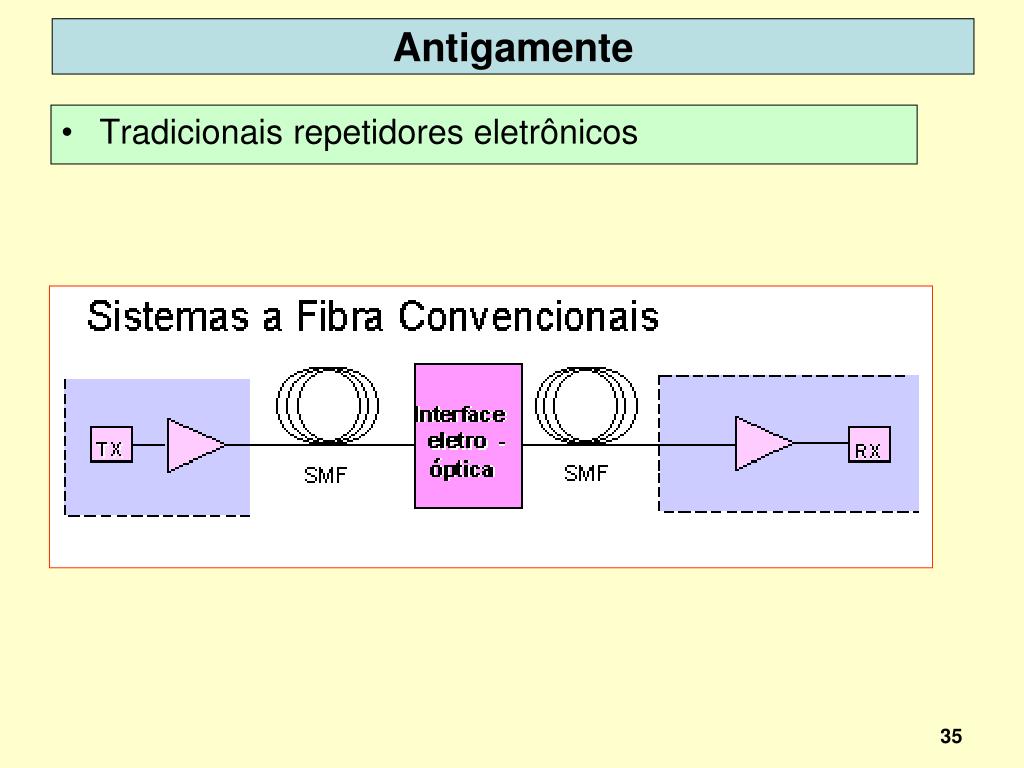

34. Antigamente • Tradicionais repetidores eletrônicos

35. Objetivos dos amplificadores

36. Amplificadores Ópticos

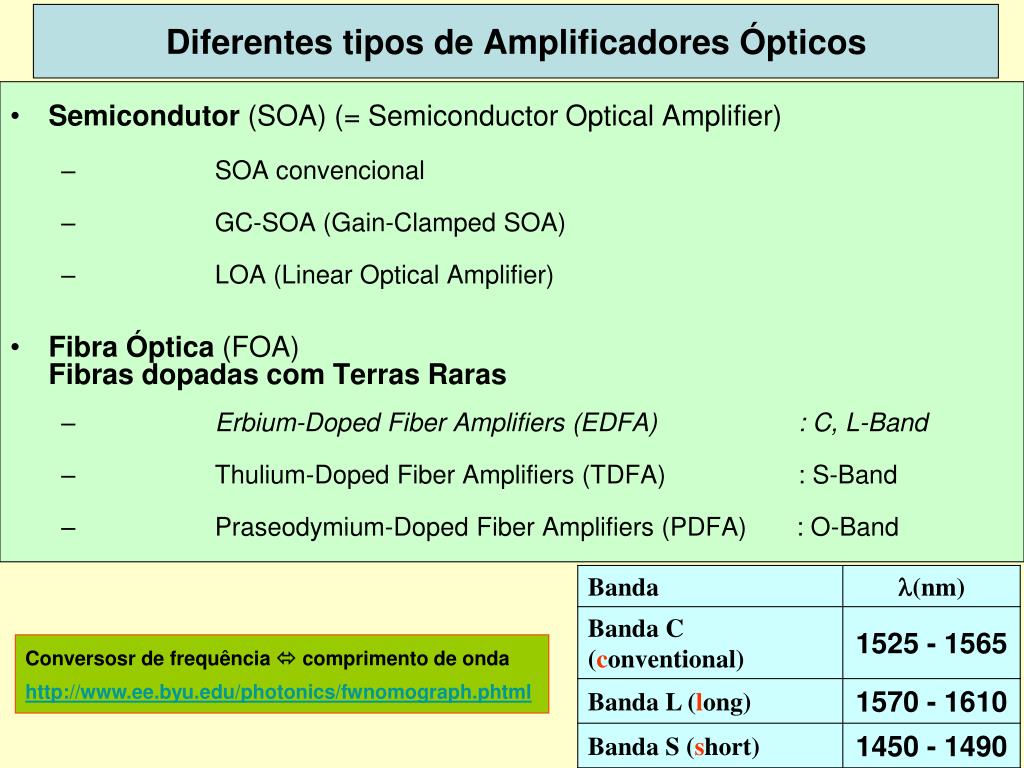

37. Diferentes tipos de Amplificadores Ópticos • Semicondutor (SOA) (= Semiconductor Optical Amplifier) • SOA convencional • GC-SOA (Gain-Clamped SOA) • LOA (Linear Optical Amplifier) • Fibra Óptica (FOA)Fibras dopadas com Terras Raras • Erbium-Doped Fiber Amplifiers (EDFA) : C, L-Band • Thulium-Doped Fiber Amplifiers (TDFA) : S-Band • Praseodymium-Doped Fiber Amplifiers (PDFA) : O-Band Conversosr de frequência  comprimento de onda http://www.ee.byu.edu/photonics/fwnomograph.phtml

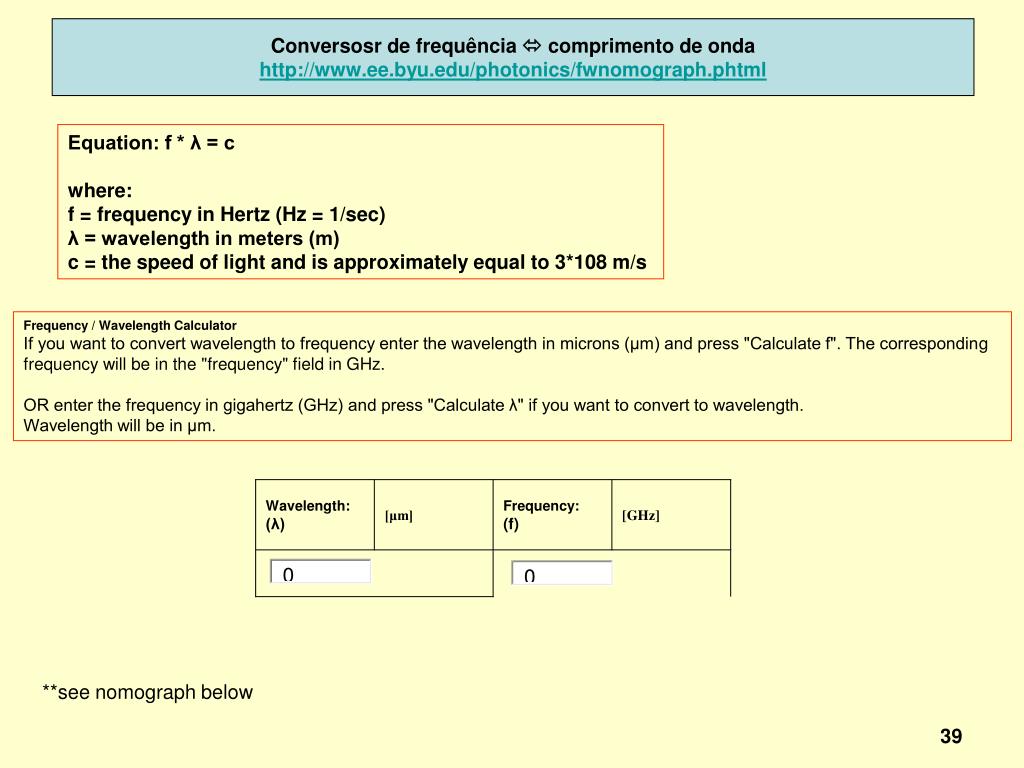

38. Conversosr de frequência  comprimento de ondahttp://www.ee.byu.edu/photonics/fwnomograph.phtml Equation: f * λ = c where: f = frequency in Hertz (Hz = 1/sec) λ = wavelength in meters (m) c = the speed of light and is approximately equal to 3*108 m/s Frequency / Wavelength Calculator If you want to convert wavelength to frequency enter the wavelength in microns (μm) and press "Calculate f". The corresponding frequency will be in the "frequency" field in GHz.OR enter the frequency in gigahertz (GHz) and press "Calculate λ" if you want to convert to wavelength. Wavelength will be in μm. **see nomograph below

39. http://www.teleco.com.br/tutoriais/tutorialdwdm/pagina_4.asp desde ha um tempo OFA: 1.1. EDFA (do Inglês: E rbiumD opedF ibreA mplifier) 1.2. EYDFA ( do Inglês: E rbiumY tterbiumD opedF ibreA mplifier) 1.3. PDFFA (do Inglês: P raseodymiumD opedF luorideF ibreA mplifier) 1.4. TDFFA (do Inglês: T huliumD opedF luoridF ibreA mplifier) 1.5. RA (do Inglês: R amanA mplifier) 1.6 Híbridos OWGA 2.1. EDWA (do Inglês: E rbiumD opedW aveguideA mplifier) 2.2. SOA (do Inglês: S emiconductorO pticalA mplifier) •  LOA (do Inglês: L inearO pticalA mplifier) •  TIA (do Inglês: T ransimpedanceI ntegratedA mplifier)

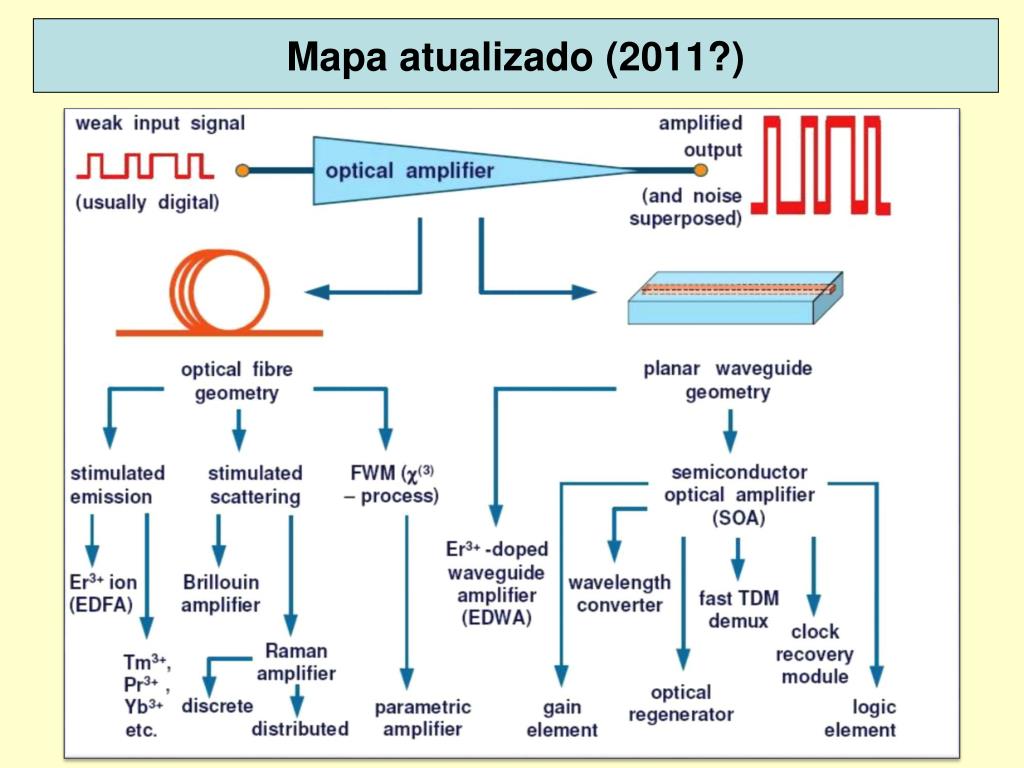

40. Mapa atualizado (2011?)

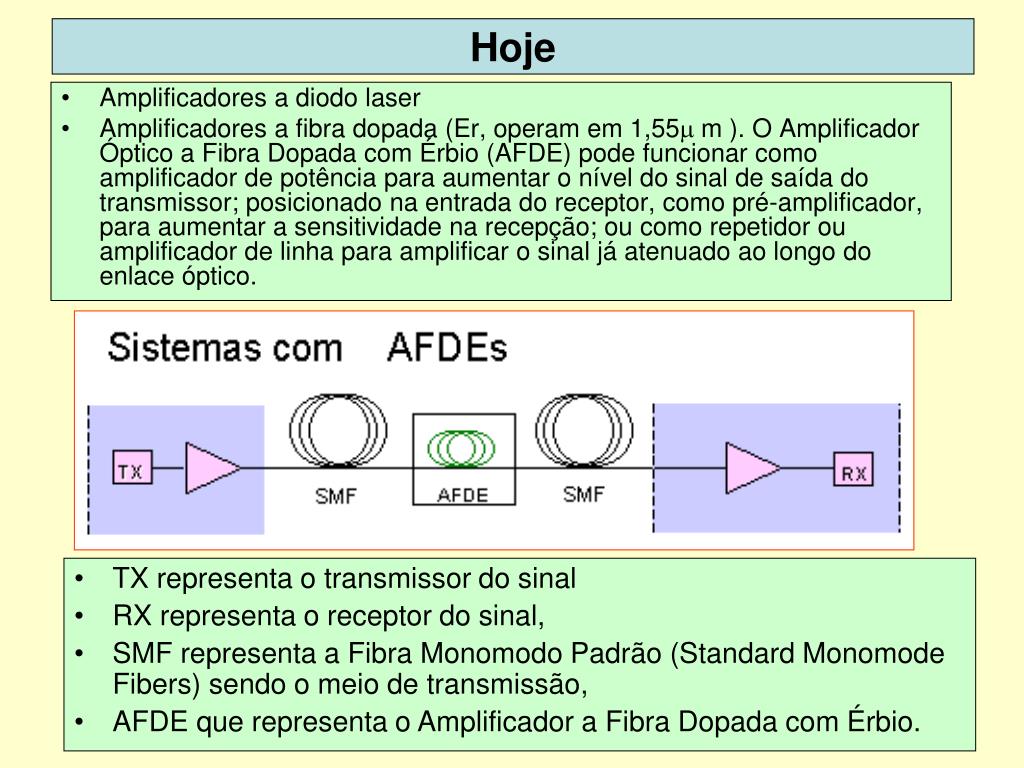

41. Hoje • Amplificadores a diodo laser • Amplificadores a fibra dopada (Er, operam em 1,55m m ). O Amplificador Óptico a Fibra Dopada com Érbio (AFDE) pode funcionar como amplificador de potência para aumentar o nível do sinal de saída do transmissor; posicionado na entrada do receptor, como pré-amplificador, para aumentar a sensitividade na recepção; ou como repetidor ou amplificador de linha para amplificar o sinal já atenuado ao longo do enlace óptico. • TX representa o transmissor do sinal • RX representa o receptor do sinal, • SMF representa a Fibra Monomodo Padrão (Standard Monomode Fibers) sendo o meio de transmissão, • AFDE que representa o Amplificador a Fibra Dopada com Érbio.

42. Diagrama de blocos de um repetidor regenerativo • Uma das grandes vantagens dos amplificadores ópticos está no fato de um único amplificador poder substituir todo o complexo circuito que compõe um repetidor regenerativo. • CAG representa o Controlador de Aumento e Ganho do repetidor regenerativo • A conseqüência imediata é o aumento da velocidade de transmissão. Outro ponto importante é que esses amplificadores são transparentes à taxa de bits e pode-se aumentar a taxa de transmissão, por exemplo: de 155Mbps para 622Mbps, sem que seja necessário alterar o sistema de amplificação.

43. Componentes de um EDFA ou AFDE • laser semicondutor de bombeamento, operando em uma das bandas de absorção do Érbio, 980nm ou 1480nm • por um acoplador que opera com multiplexação por divisão de comprimento de onda (WDM), cuja função é acoplar em uma mesma fibra a potência óptica do laser de bombeamento e o sinal óptico a ser amplificado • um trecho limitado de fibra dopada com érbio (FDE), responsável pelo processo de amplificação.

44. Diagrama de níveis de energia do Er3+

45. Espectro de emissão do LiNbO3:Er3+ - parte Vis-IVP

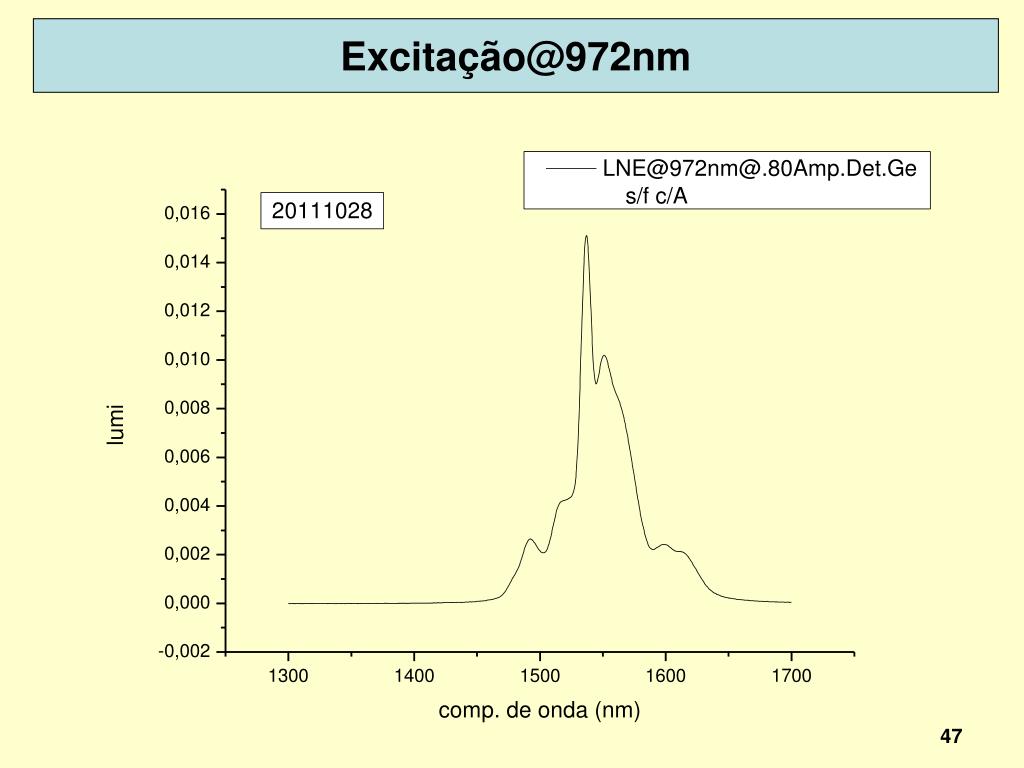

46. Excitação@972nm

47. Tipos de emissão: Estimulada e espontânea

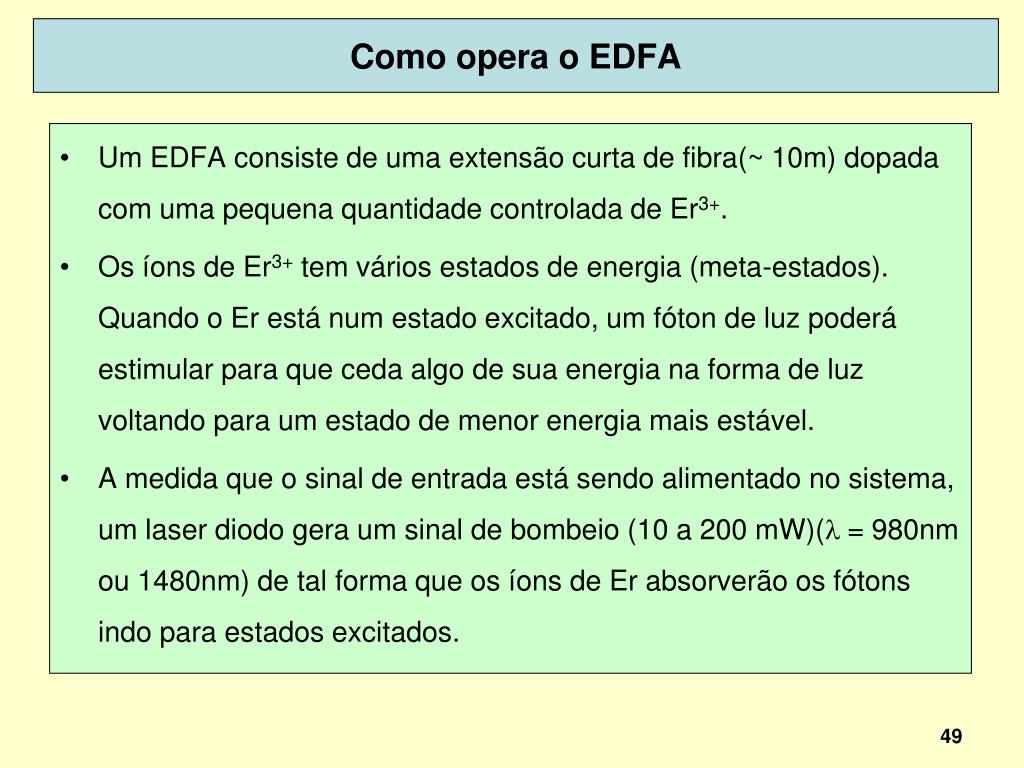

48. Como opera o EDFA • Um EDFA consiste de uma extensão curta de fibra(~ 10m) dopada com uma pequena quantidade controlada de Er3+. • Os íons de Er3+ tem vários estados de energia (meta-estados). Quando o Er está num estado excitado, um fóton de luz poderá estimular para que ceda algo de sua energia na forma de luz voltando para um estado de menor energia mais estável. • A medida que o sinal de entrada está sendo alimentado no sistema, um laser diodo gera um sinal de bombeio (10 a 200 mW)(l = 980nm ou 1480nm) de tal forma que os íons de Er absorverão os fótons indo para estados excitados.

49. ERBIUM ELECTRONS IN EXCITED STATE ENERGY ABSORPTION PUMP PHOTON 980 nm PUMP PHOTON 980 nm ERBIUM ELECTRONS IN FUNDAMENTAL STATE ERBIUM ELECTRONS IN FUNDAMENTAL STATE Princípios do Amplificador Óptico 1

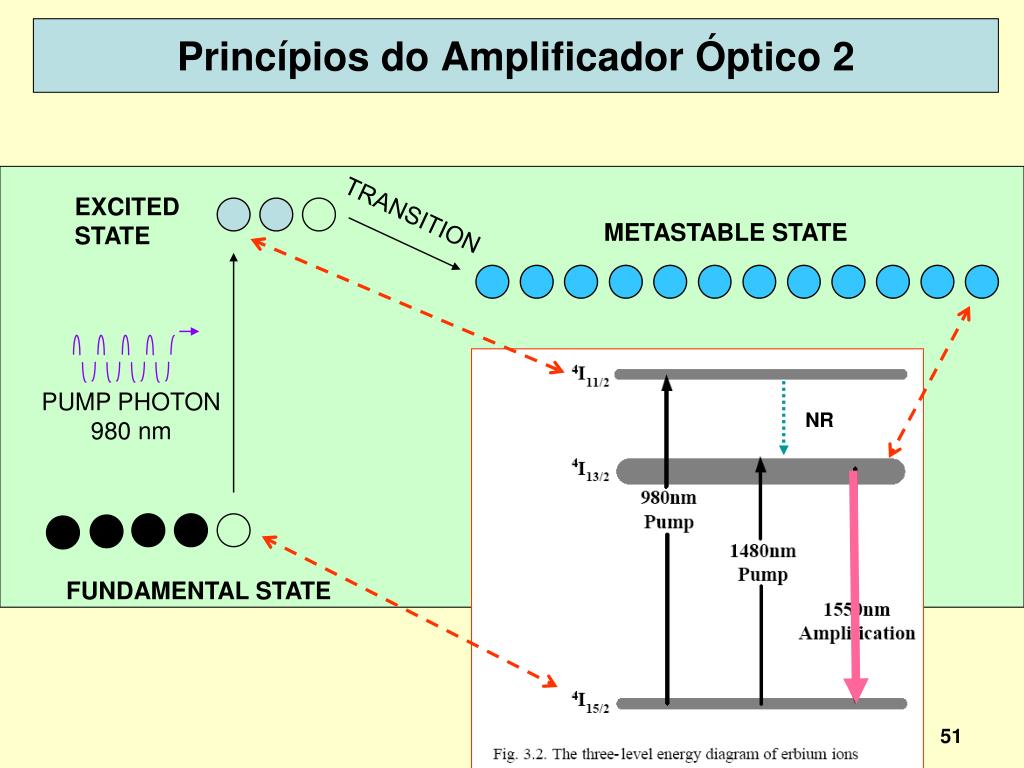

50. EXCITED STATE TRANSITION METASTABLE STATE PUMP PHOTON 980 nm FUNDAMENTAL STATE Princípios do Amplificador Óptico 2 NR
