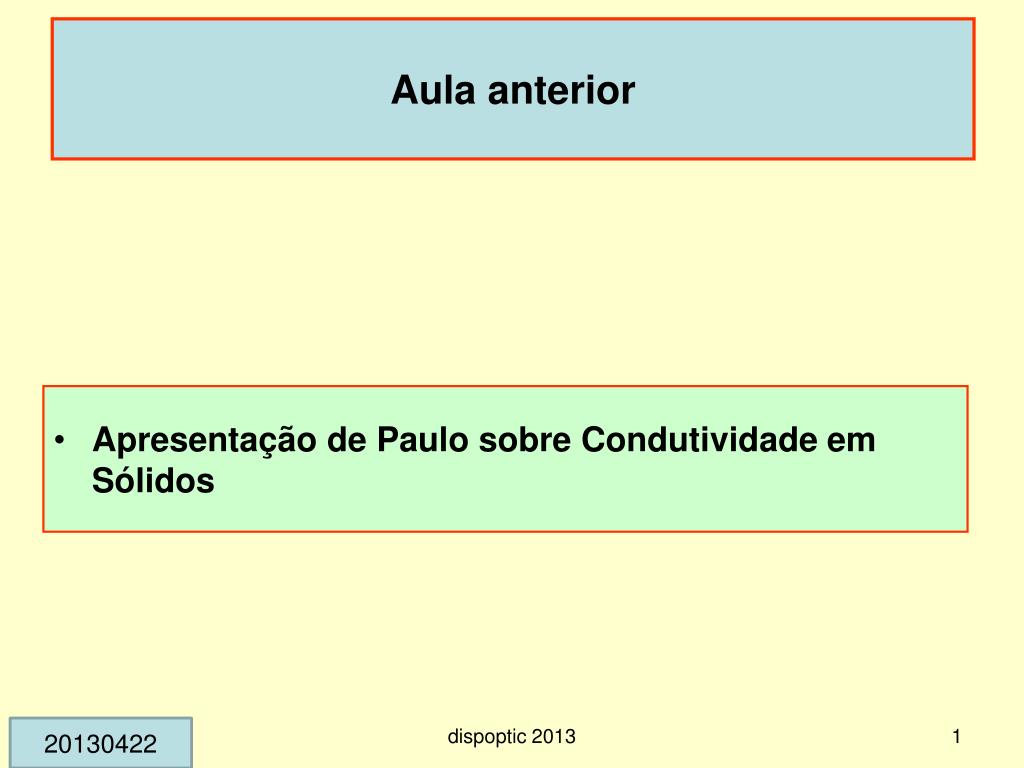

  1. Aula anterior • Apresentação de Paulo sobre Condutividade em Sólidos dispoptic 2013 20130422

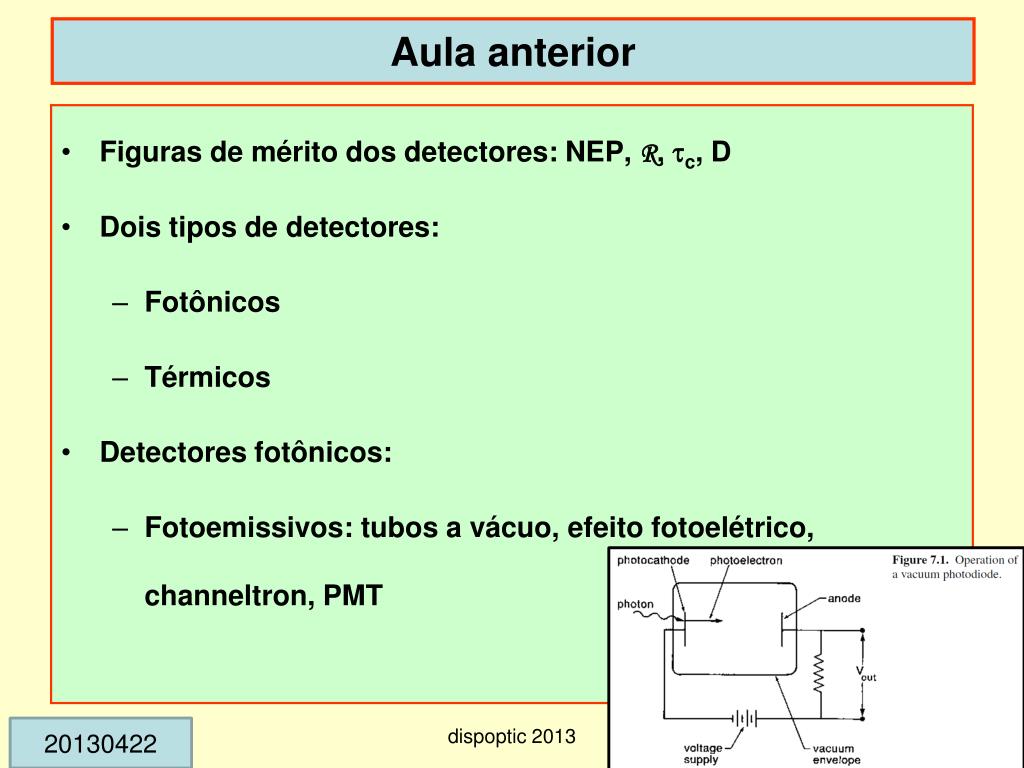

  2. Aula anterior • Figuras de mérito dos detectores: NEP, R, tc, D • Dois tipos de detectores: • Fotônicos • Térmicos • Detectores fotônicos: • Fotoemissivos: tubos a vácuo, efeito fotoelétrico, channeltron, PMT dispoptic 2013 20130422

  3. Continuação aula sobre detectores dispoptic 2013

  4. Detectores fotoemissivos • Baseados no efeito fotoelétrico e geração de portadores de carga. • Fotodiodos à vácuo e à gás, PMT e Photo-channeltron dispoptic 2013

  5. Fotomultiplicadora - PMT • Impacto inicial sobre material fotoemissivo • Posterior emissão secundaria de elétrons a través de dinodos • Multiplicação considerável de elétrons • Ganho de 109 elétrons no anodo por fotoelétron (pulso) • Ganho de 107 em modo continuo • E.g. pulso de 2ns no anodo com 109 fotoelétrons gera 4V numa RL de 50 • Contador de fótons • D* até 1016 cm Hz1/2 W-1, só o olho humano é capaz de detectar 10 fótons no azul que se aproxima a esse valor. dispoptic 2013

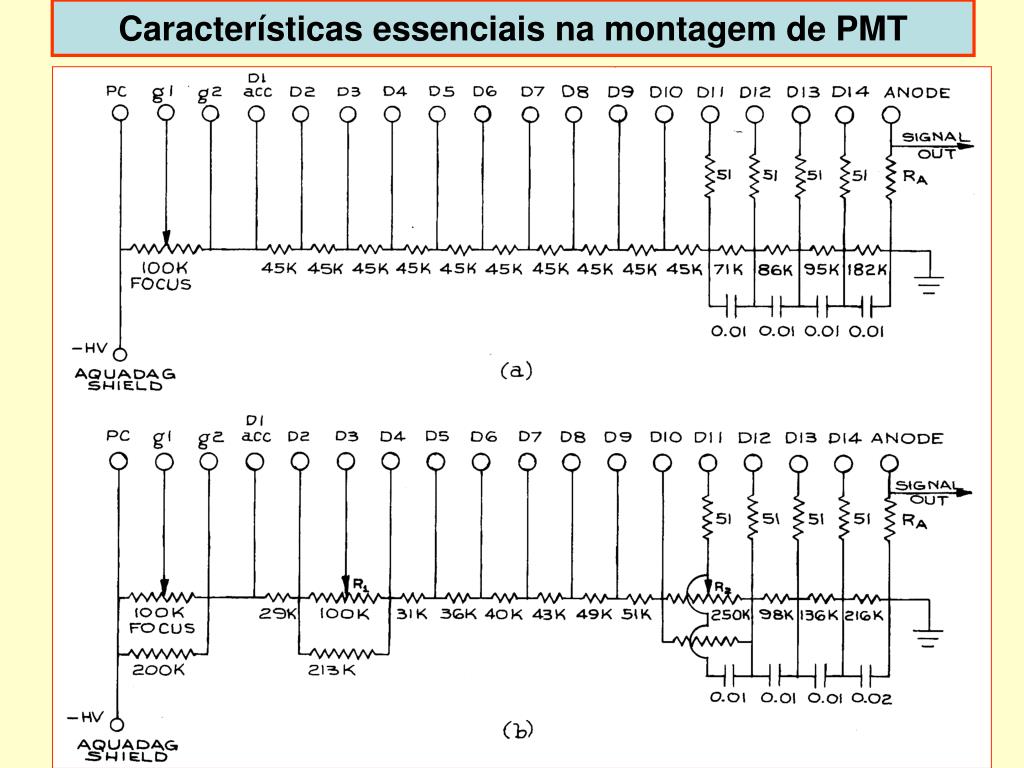

  6. Características essenciais na montagem de PMT dispoptic 2013

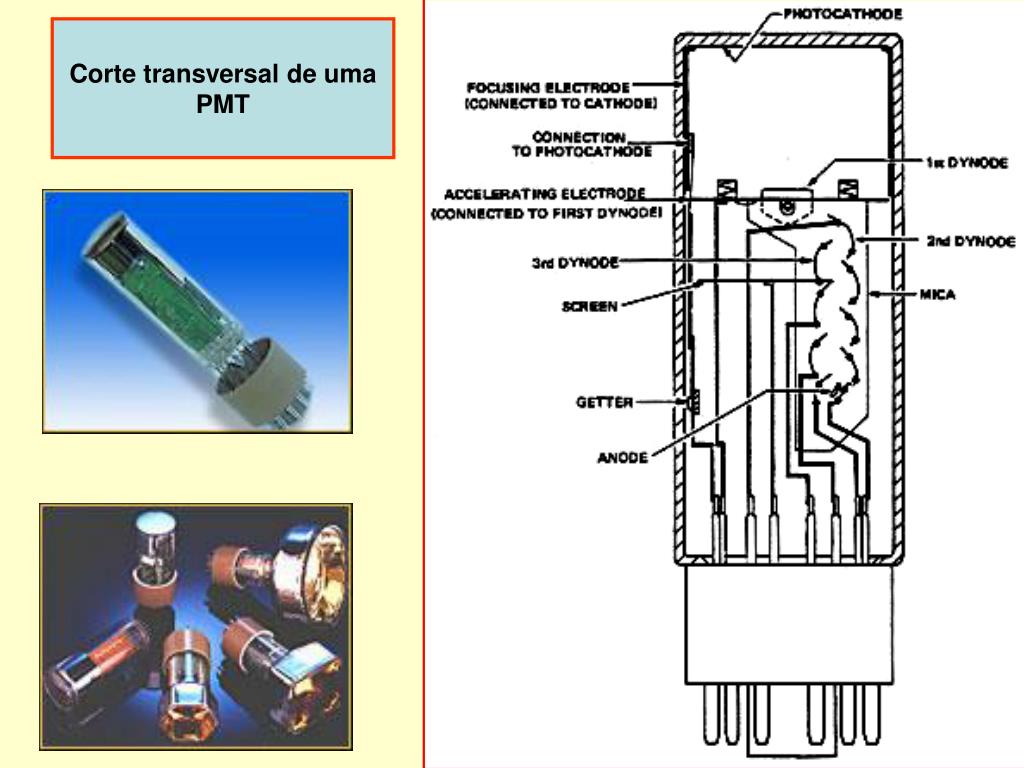

  7. Corte transversal de uma PMT dispoptic 2013

  8. Algumas características dos dinodos • Muitos materiais emitem, em média, d novos elétrons por cada elétron que colide na sua superfície. • Se a energia cinética do elétron incidente for suficientemente energética, entre 100 e 200 eV, então d > 1, teremos amplificação • Assim teremos para N dinodos a geração de dN elétrons dispoptic 2013

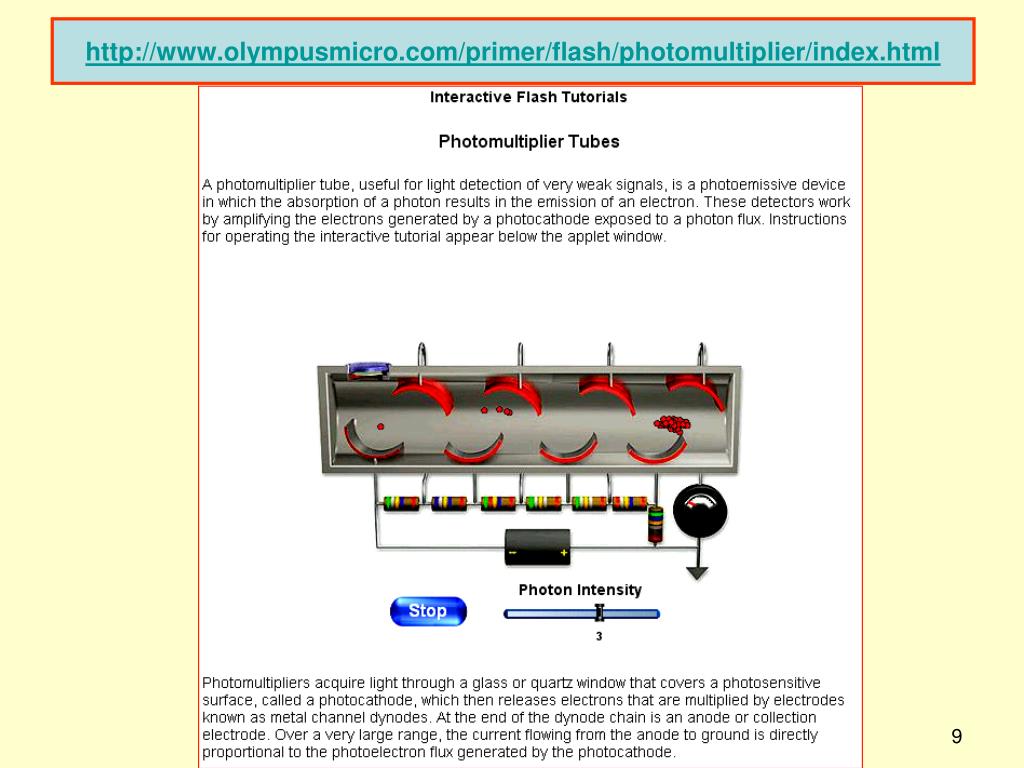

  9. http://www.olympusmicro.com/primer/flash/photomultiplier/index.htmlhttp://www.olympusmicro.com/primer/flash/photomultiplier/index.html dispoptic 2013

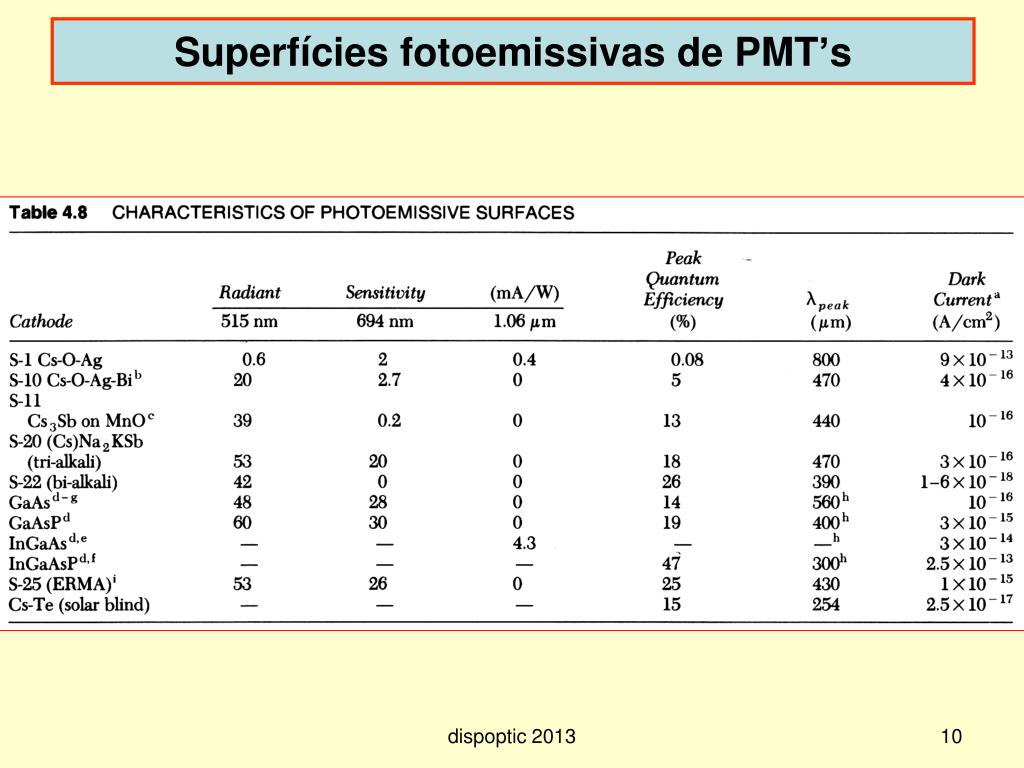

  10. Superfícies fotoemissivas de PMT’s dispoptic 2013

  11. Outros detectores dispoptic 2013

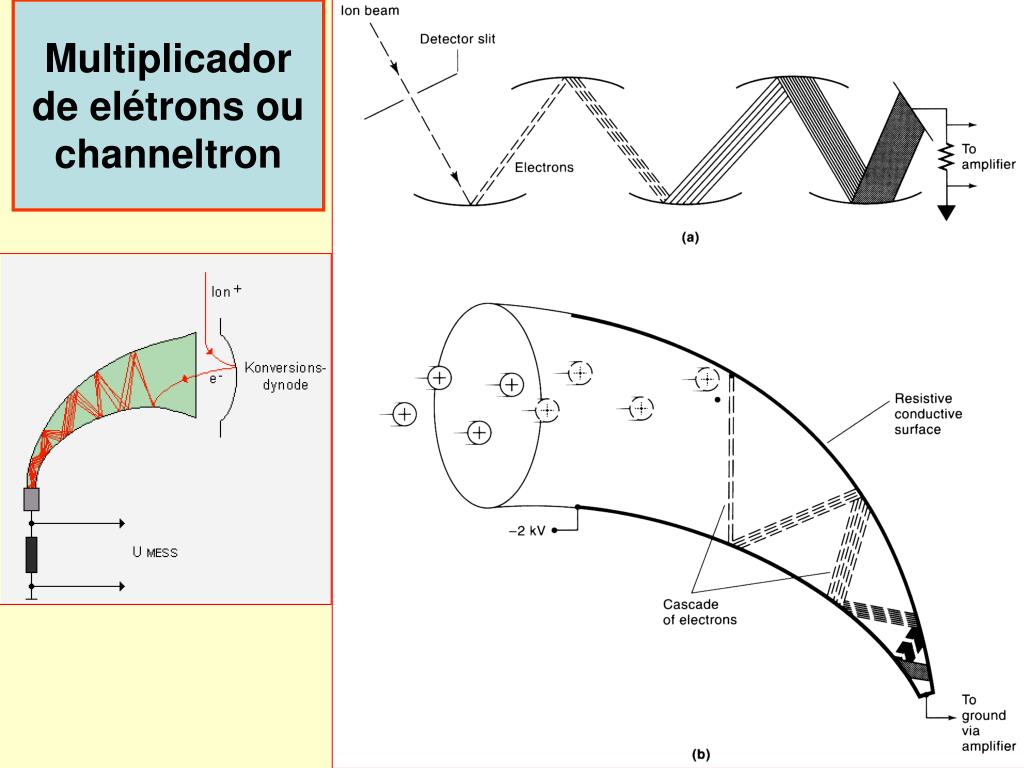

  12. Multiplicador de elétrons ou channeltron dispoptic 2013

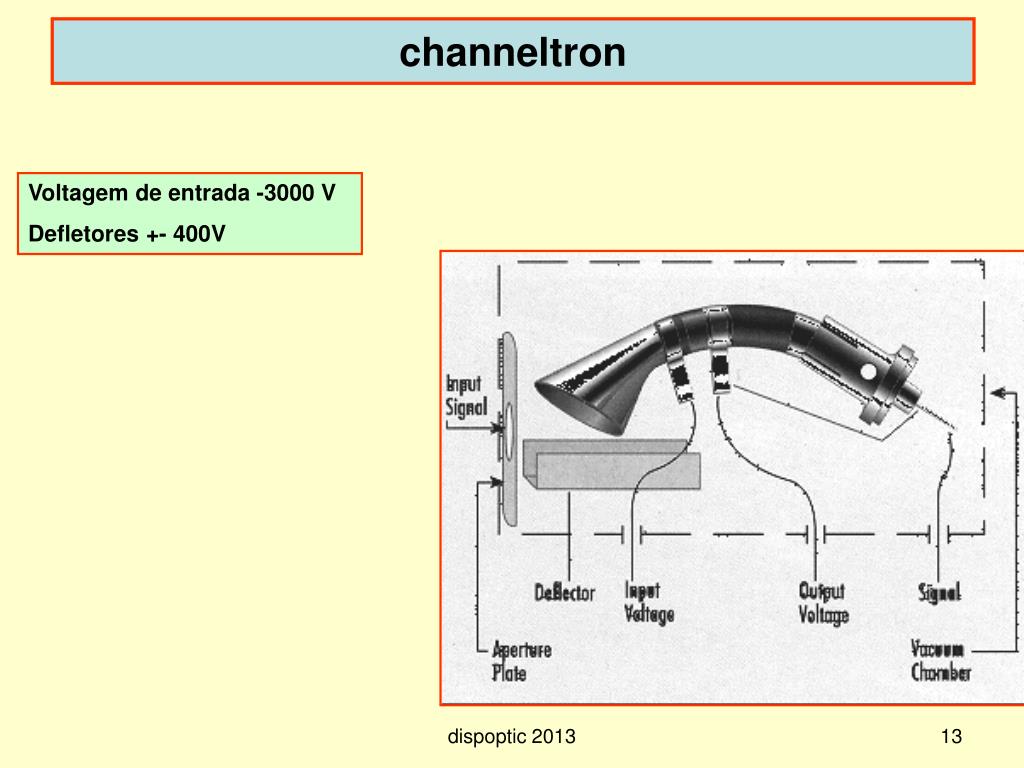

  13. channeltron Voltagem de entrada -3000 V Defletores +- 400V dispoptic 2013

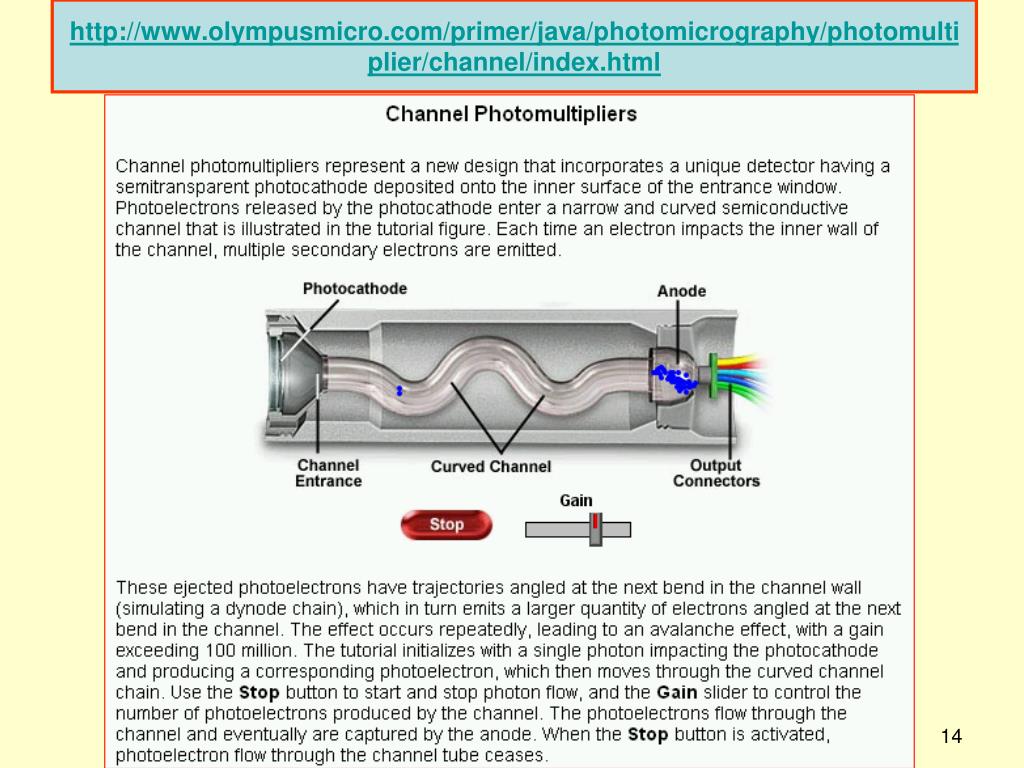

  14. http://www.olympusmicro.com/primer/java/photomicrography/photomultiplier/channel/index.htmlhttp://www.olympusmicro.com/primer/java/photomicrography/photomultiplier/channel/index.html dispoptic 2013

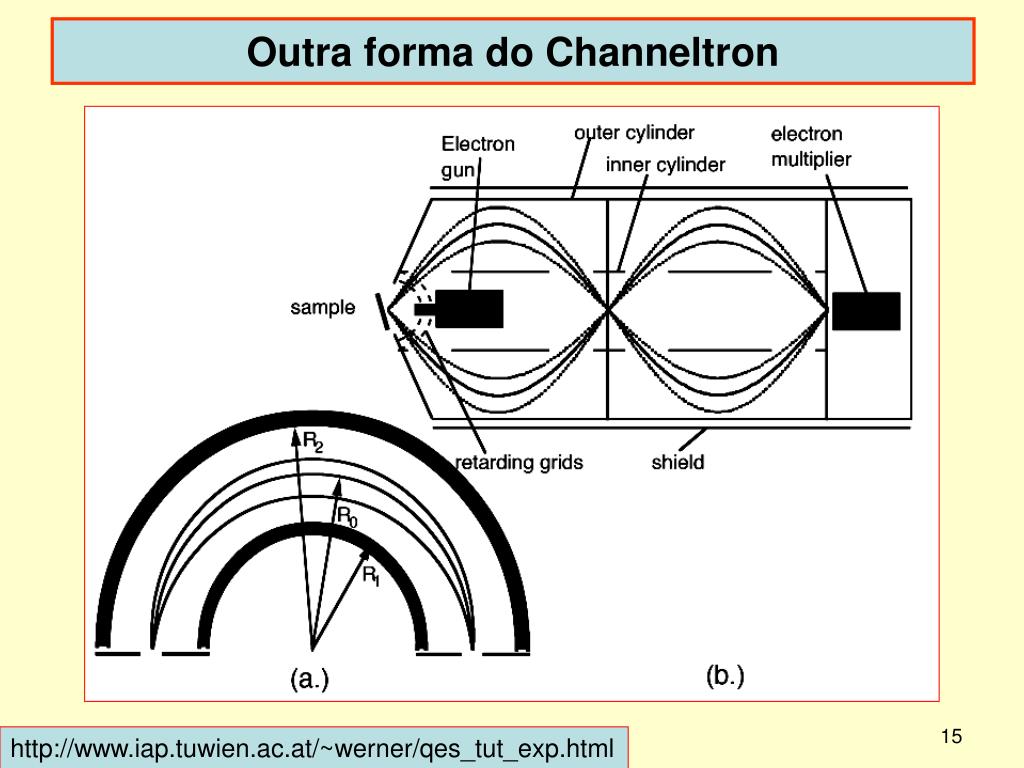

  15. Outra forma do Channeltron dispoptic 2013 http://www.iap.tuwien.ac.at/~werner/qes_tut_exp.html

  16. Microchanneltron? E a superfície para emissão? dispoptic 2013

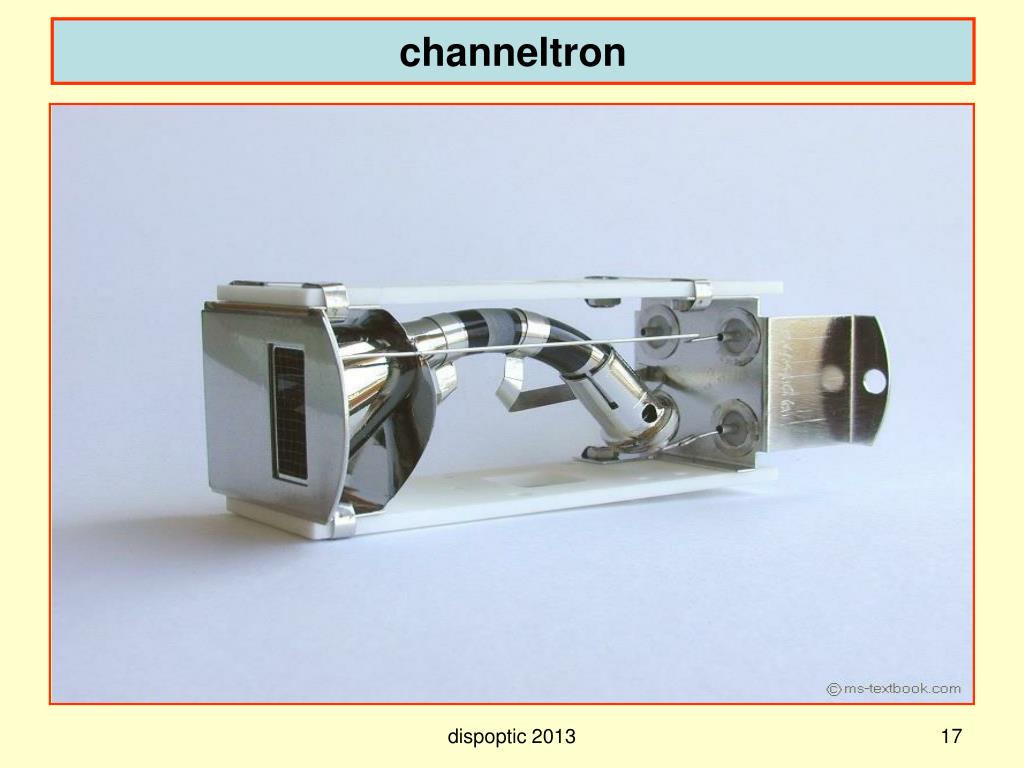

  17. channeltron dispoptic 2013

  18. Aplicação? dispoptic 2013

  19. dispoptic 2013

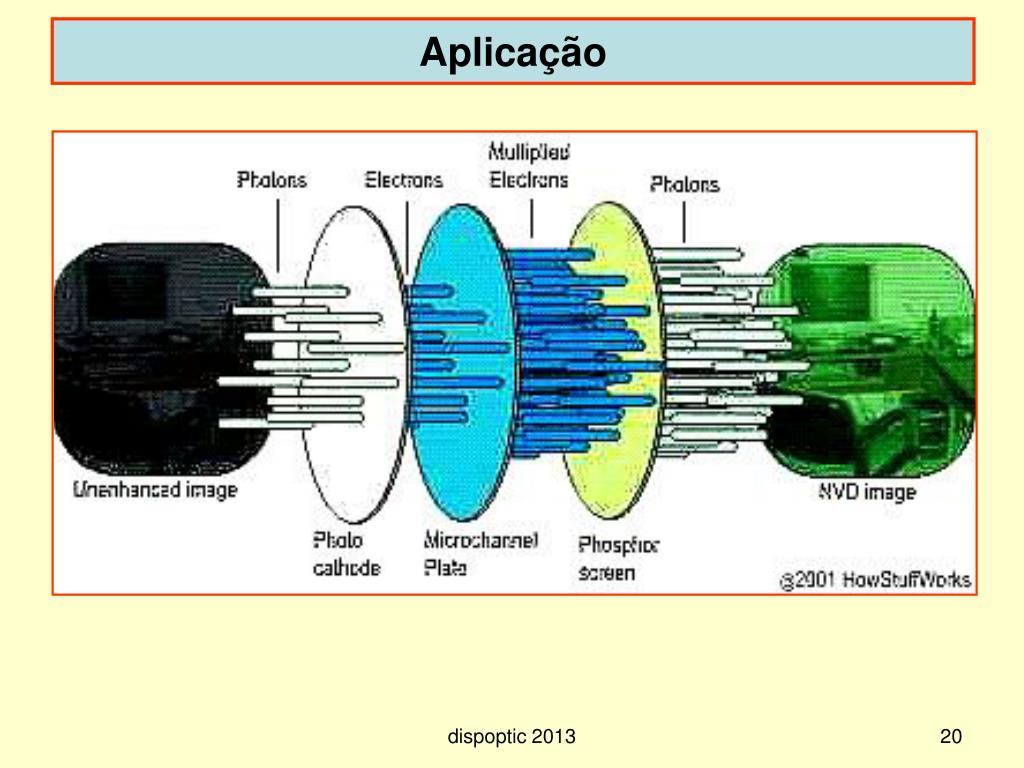

  20. Aplicação dispoptic 2013

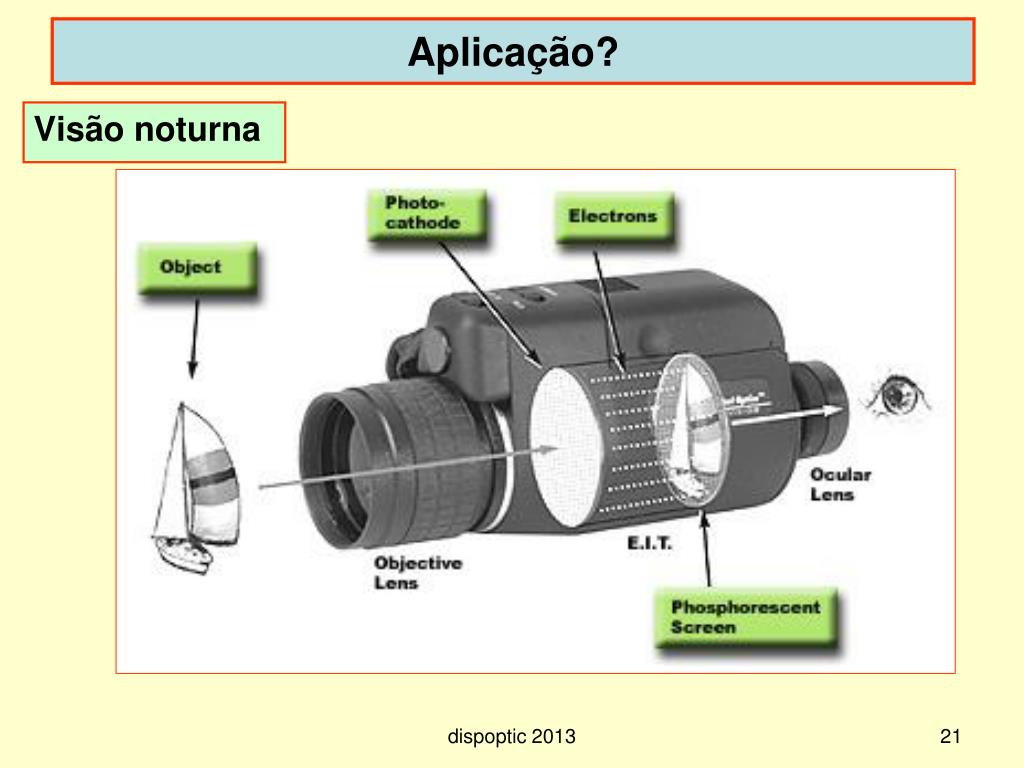

  21. Aplicação? Visão noturna dispoptic 2013

  22. Espectroscopia emissiva de elétrons - com raios-X ou canhão de ions Modo Espectral – Área analisada de 2x1mm até 15 mícrons de diâmetro. –energia: 5 to 160 eV –8 channeltronmulti-detector dispoptic 2013

  23. Fotodiodo de silício dispoptic 2013

  24. Detectores fotovoltaicos dispoptic 2013

  25. Resposta espectral de D* de detectores fotovoltaicos dispoptic 2013

  26. O mesmo principio é usado na obtenção de células solares dispoptic 2013

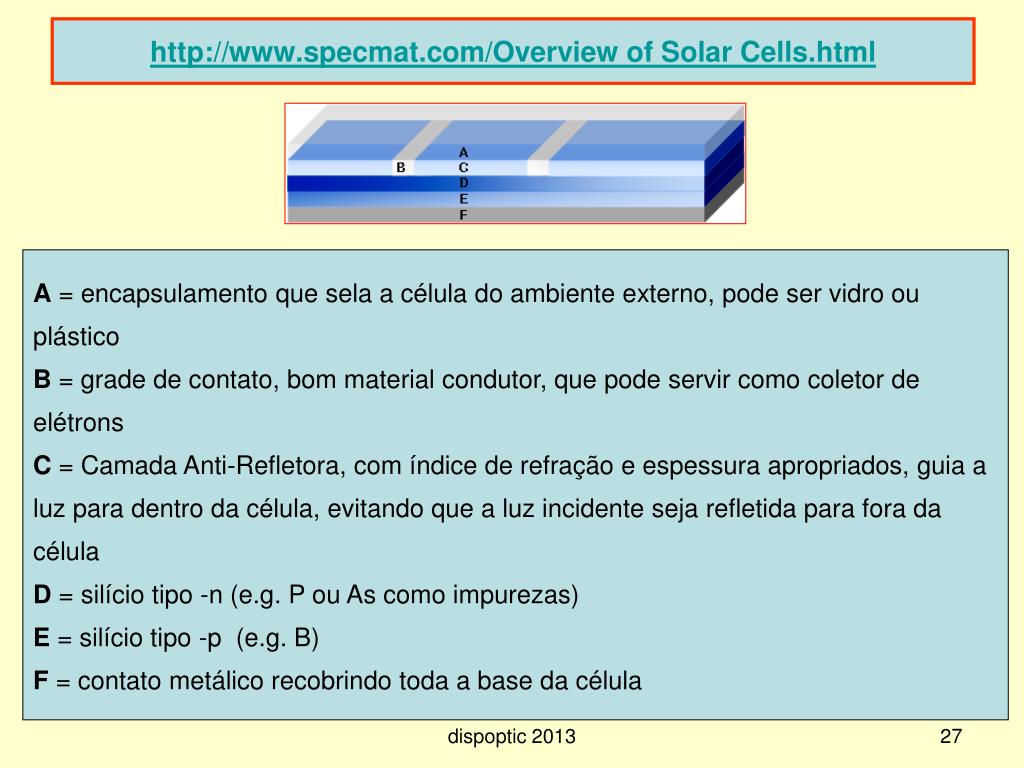

  27. http://www.specmat.com/Overview of Solar Cells.html A = encapsulamento que sela a célula do ambiente externo, pode ser vidro ou plástico B = grade de contato, bom material condutor, que pode servir como coletor de elétrons C = Camada Anti-Refletora, com índice de refração e espessura apropriados, guia a luz para dentro da célula, evitando que a luz incidente seja refletida para fora da célula D = silício tipo -n (e.g. P ou As como impurezas) E = silício tipo -p (e.g. B) F = contato metálico recobrindo toda a base da célula dispoptic 2013

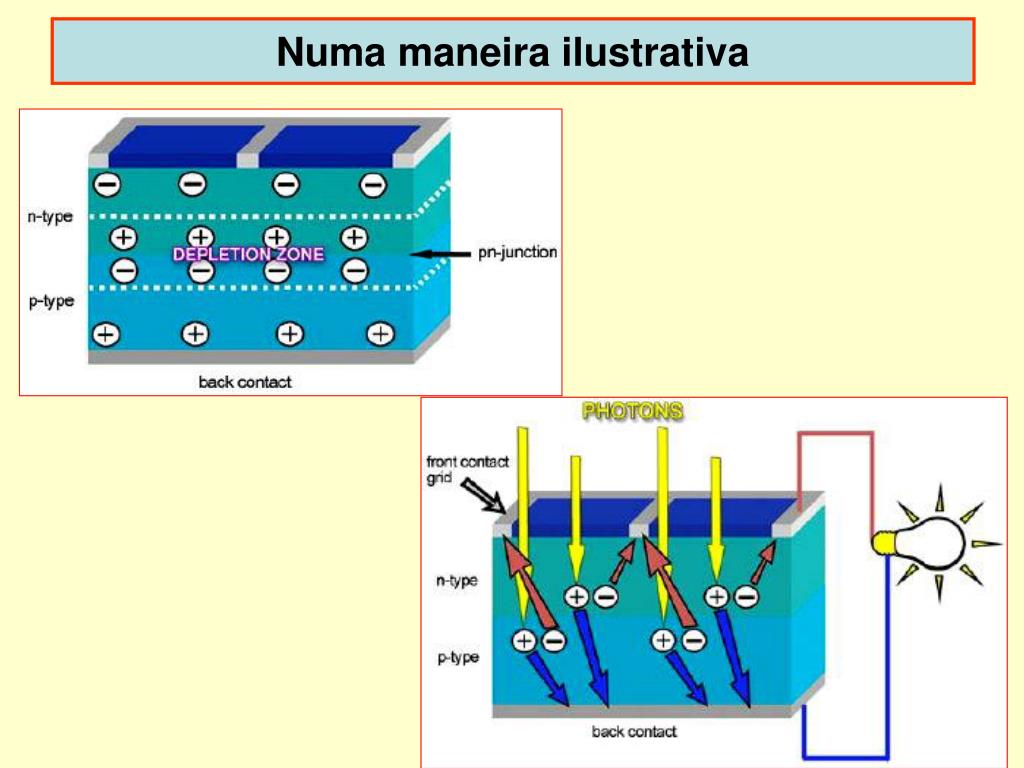

  28. Numa maneira ilustrativa dispoptic 2013

  29. Cálculo de célula solar dispoptic 2013 http://jas.eng.buffalo.edu/education/pnapp/solarcell/index.html

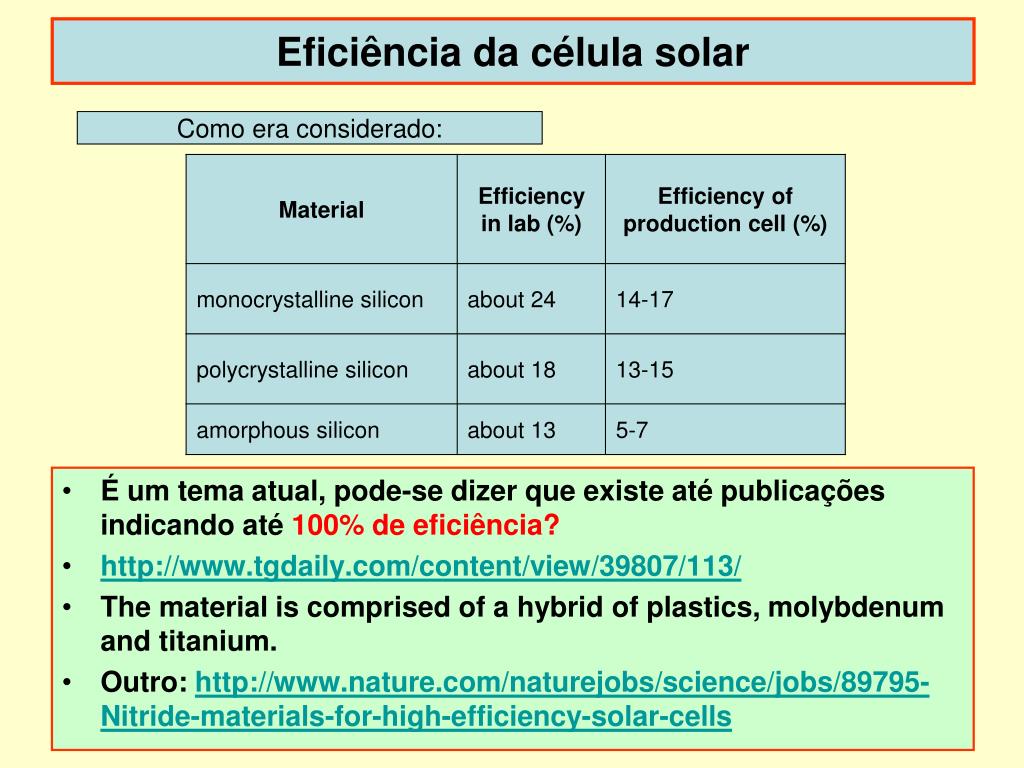

  30. Eficiência da célula solar • É um tema atual, pode-se dizer que existe até publicações indicando até 100% de eficiência? • http://www.tgdaily.com/content/view/39807/113/ • The material iscomprisedof a hybridofplastics, molybdenumandtitanium. • Outro: http://www.nature.com/naturejobs/science/jobs/89795-Nitride-materials-for-high-efficiency-solar-cells Como era considerado: dispoptic 2013

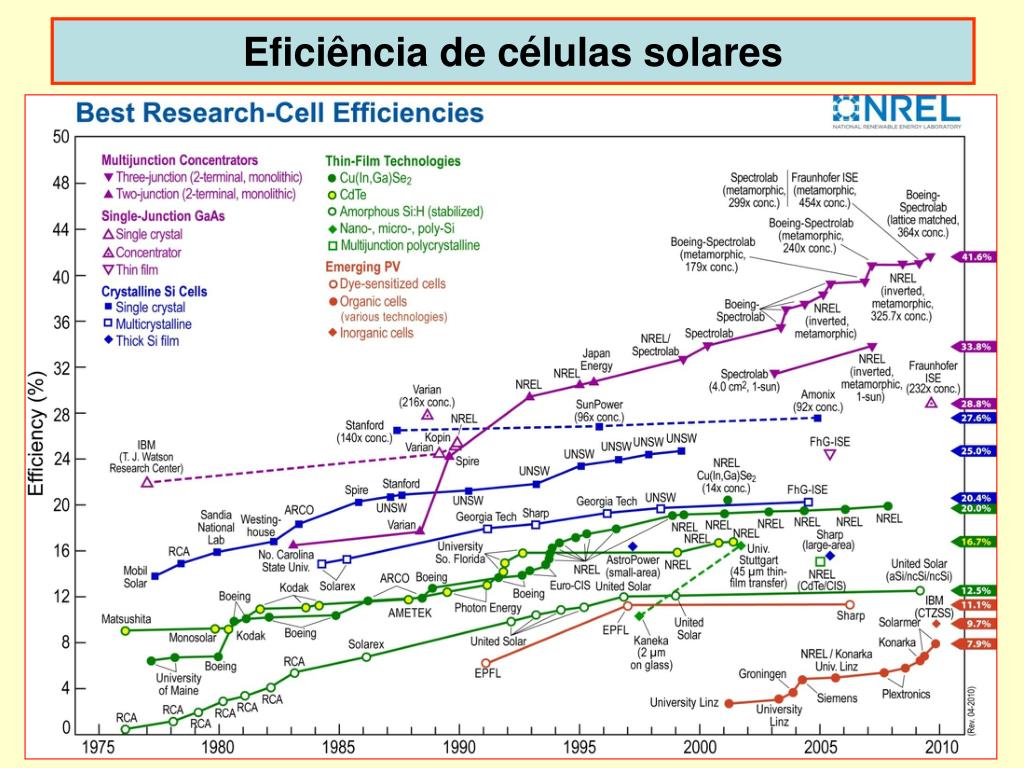

  31. Eficiência de células solares dispoptic 2013

  32. Será que parou nos ~40% de eficiência? http://www.sciencedaily.com/releases/2011/04/110429121853.htm# New Solar Cell Technology Greatly Boosts Efficiency ScienceDaily (Apr. 29, 2011) — With the creation of a 3-D nanocone-based solar cell platform, a team led by Oak Ridge National Laboratory's Jun Xu has boosted the light-to-power conversion efficiency of photovoltaics by nearly 80 percent. dispoptic 2013

  33. 51,8% Towards an optimized all lattice-matched InAlAs/InGaAsP/InGaAsmultijunction solar cell with efficiency >50%. Appl. Phys. Lett. 102, 033901 (2013). (Phys.org)—Scientists have designed a new multijunction solar cell that, in simulations, can achieve an efficiency of 51.8%. This high performance exceeds the current goal of 50% efficiency in multijunction solar cell research as well as the current world record of 43.5% for a 3-junction solar cell. dispoptic 2013

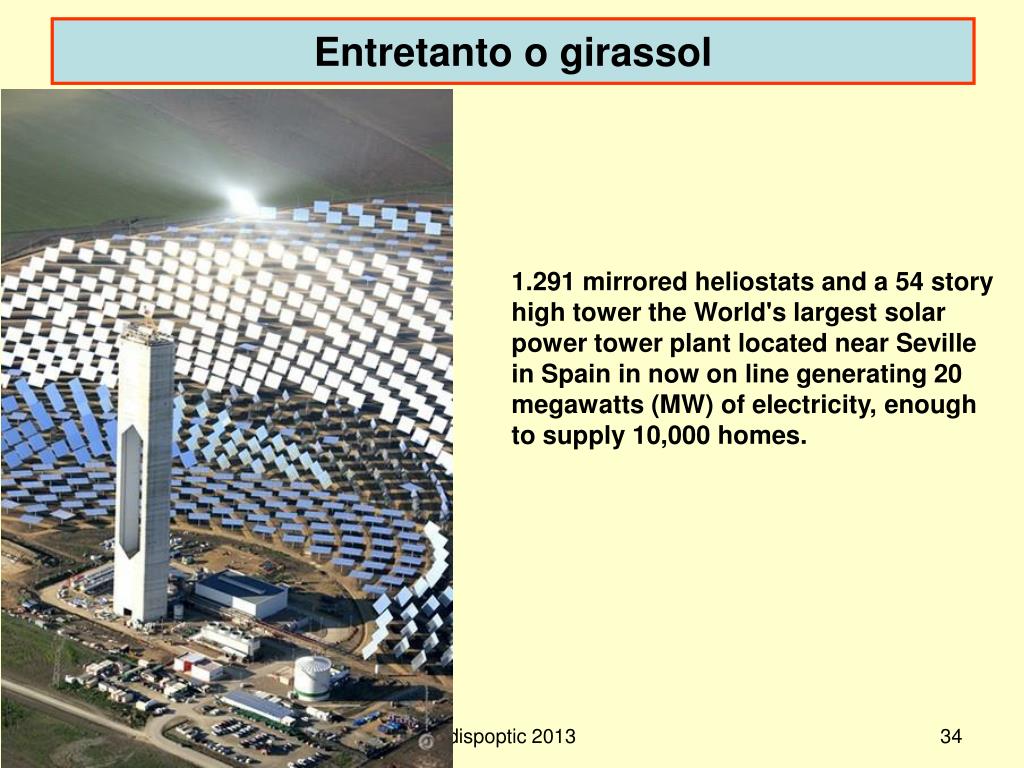

  34. Entretanto o girassol 1.291 mirrored heliostats and a 54 story high tower the World's largest solar power tower plant located near Seville in Spain in now on line generating 20 megawatts (MW) of electricity, enough to supply 10,000 homes. dispoptic 2013

  35. Mais uma dispoptic 2013

  36. Próxima aula: cont. sobre detectores dispoptic 2013
