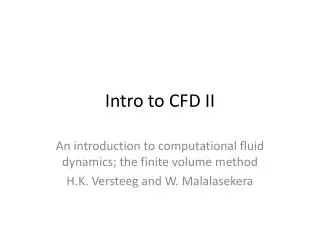

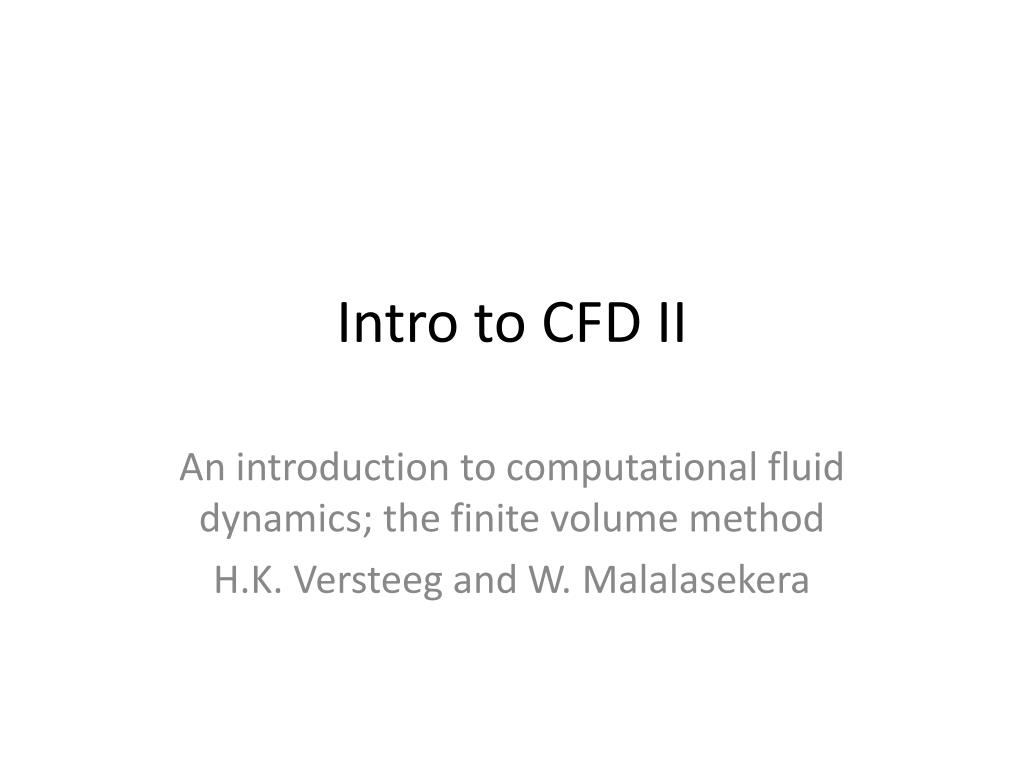

  1. Introto CFD II Anintroductiontocomputational fluid dynamics; thefinitevolumemethod H.K. Versteeg and W. Malalasekera

  2. Difusión • La divergencia del gradiente  la viscosidad “difunde” cantidad de movimiento. div(Г grad(φ))+Sφ=0

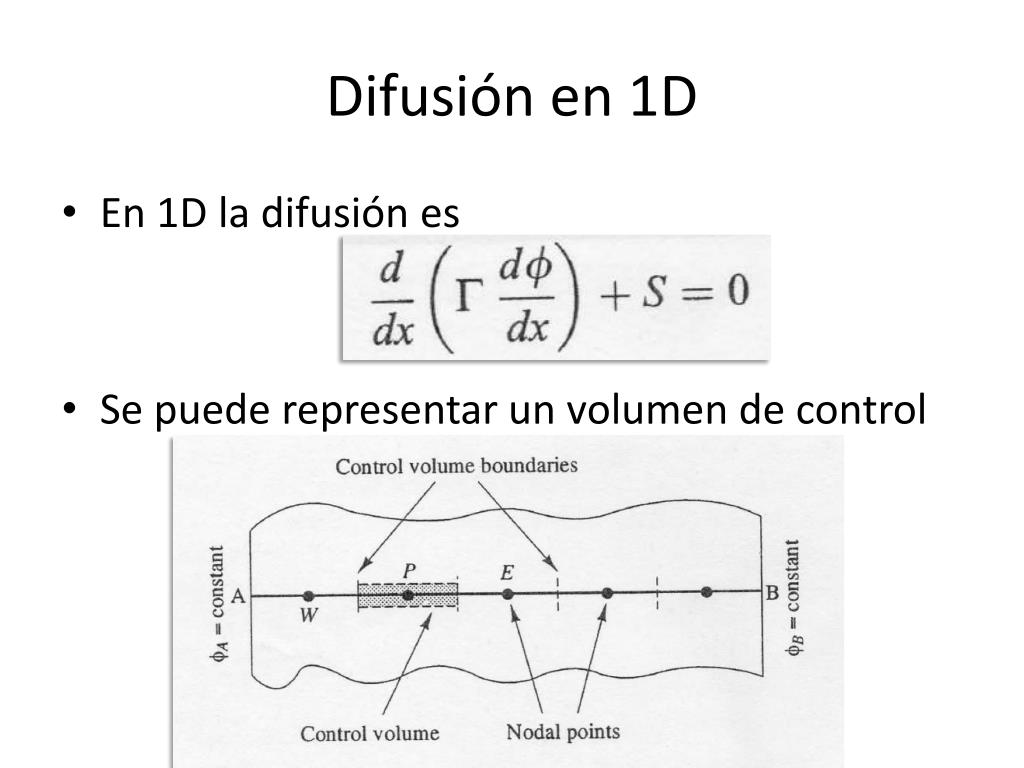

  3. Difusión en 1D • En 1D la difusión es • Se puede representar un volumen de control

  4. Discretización 1D • Se discretiza alrededor del pto. P

  5. El truco en volúmenes finitos • Se usa el teorema de la divergencia

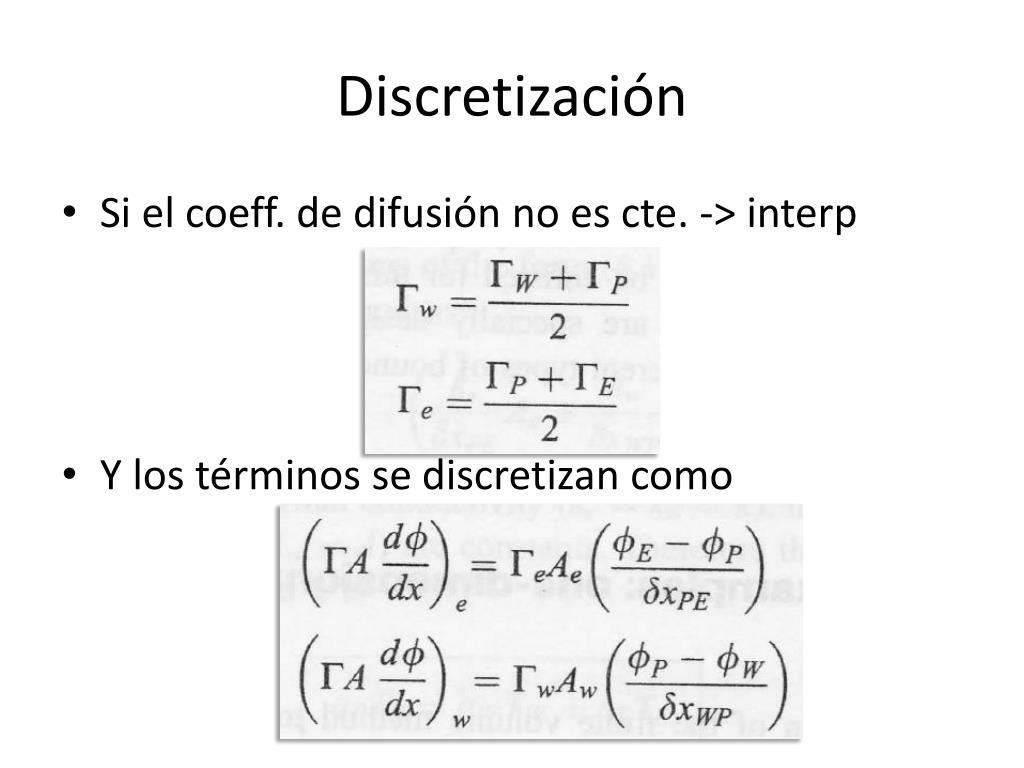

  6. Discretización • Si el coeff. de difusión no es cte. -> interp • Y los términos se discretizan como

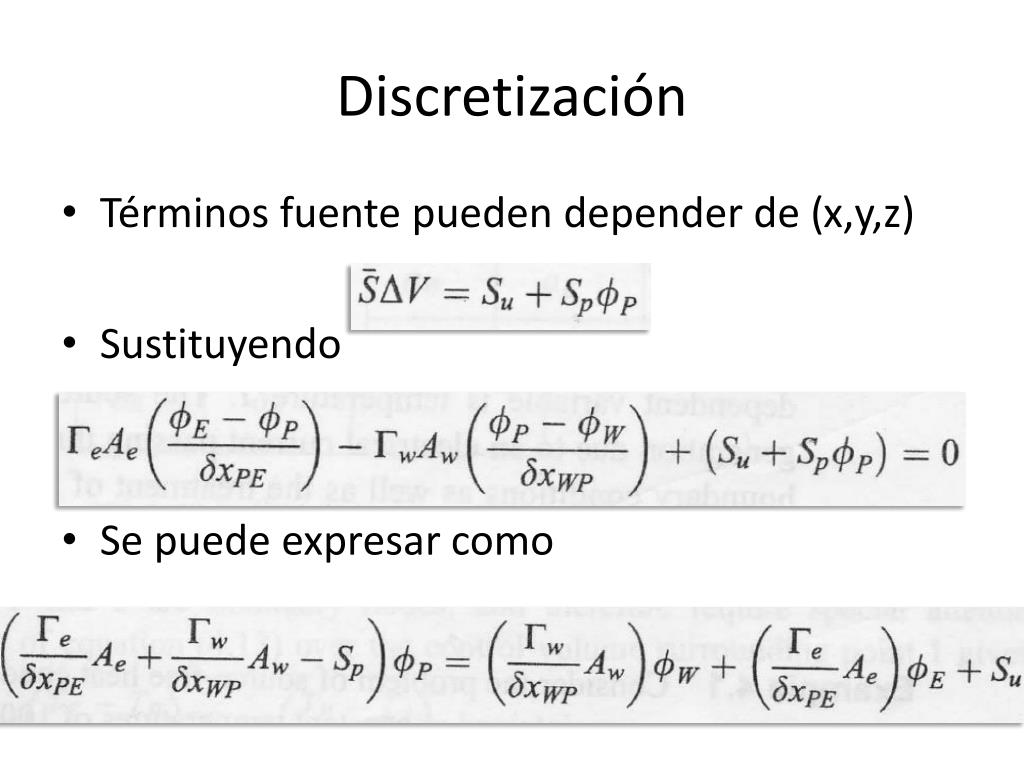

  7. Discretización • Términos fuente pueden depender de (x,y,z) • Sustituyendo • Se puede expresar como

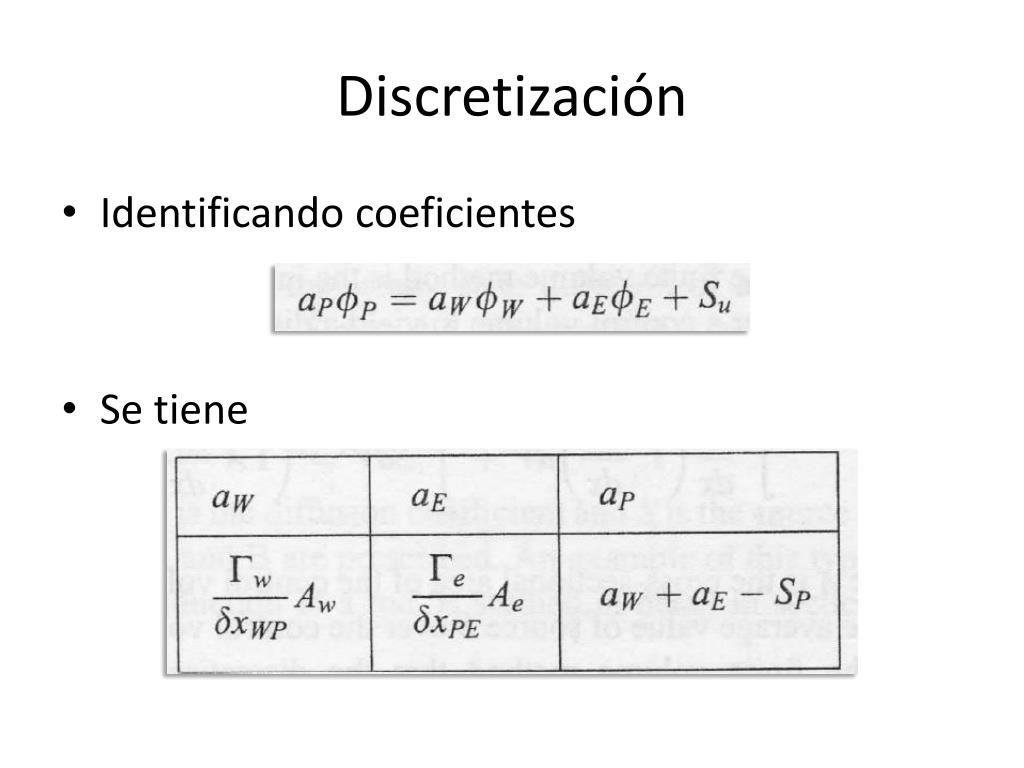

  8. Discretización • Identificando coeficientes • Se tiene

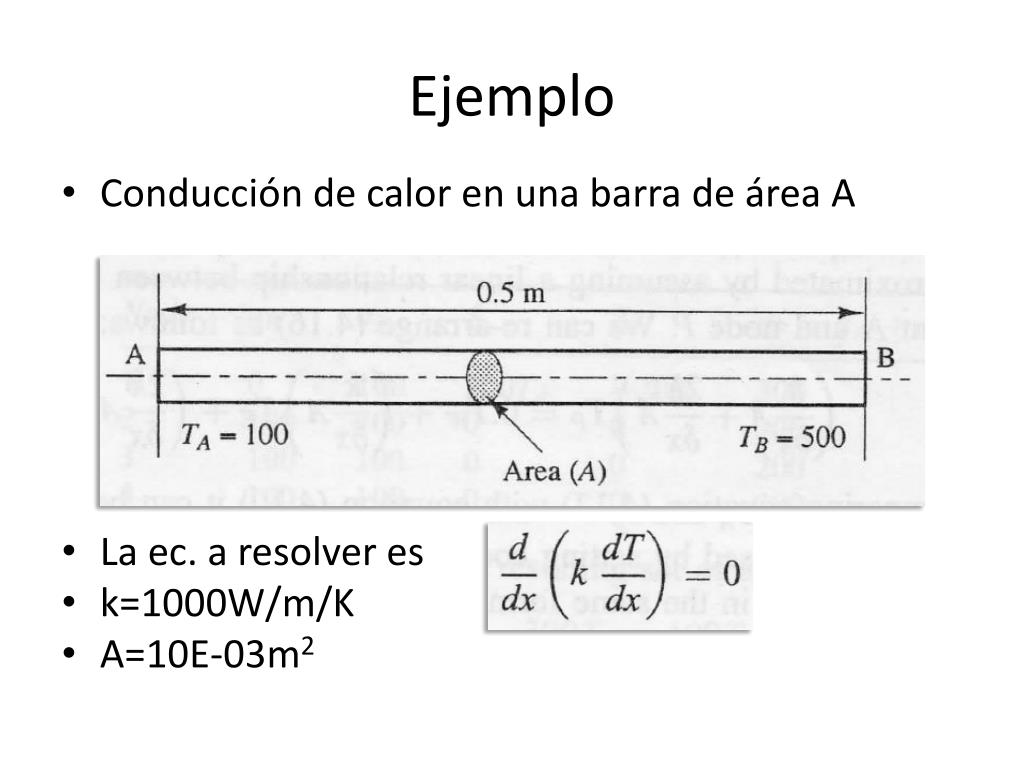

  9. Ejemplo • Conducción de calor en una barra de área A • La ec. a resolver es • k=1000W/m/K • A=10E-03m2

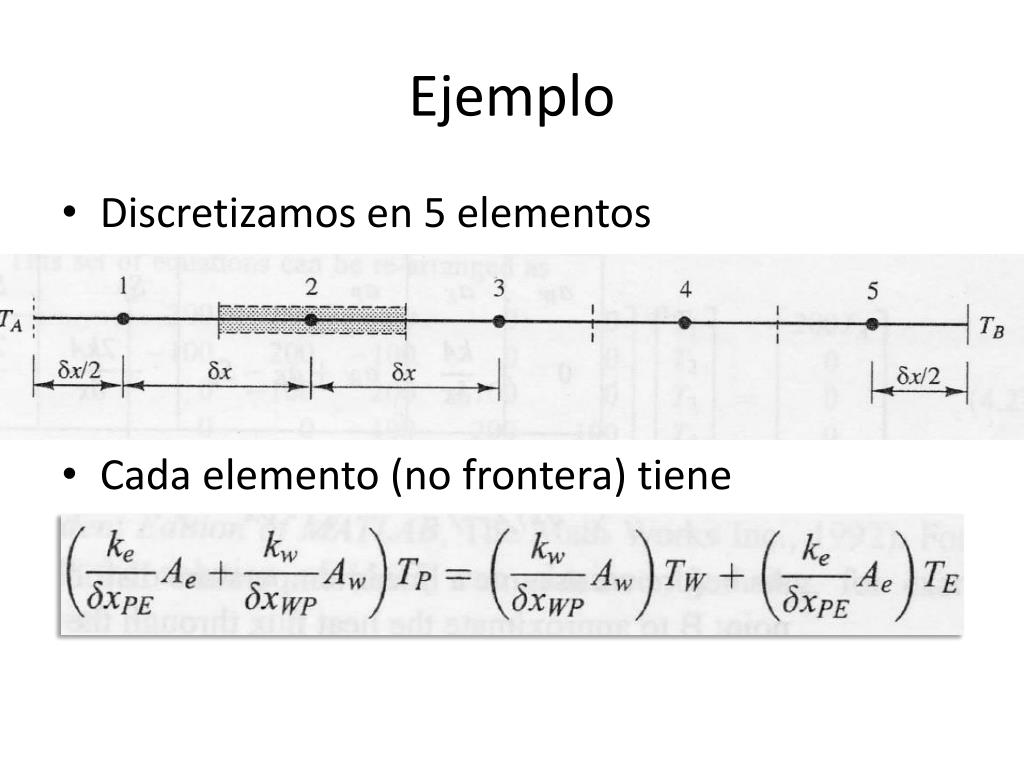

  10. Ejemplo • Discretizamos en 5 elementos • Cada elemento (no frontera) tiene

  11. Ejemplo • De modo que • Donde

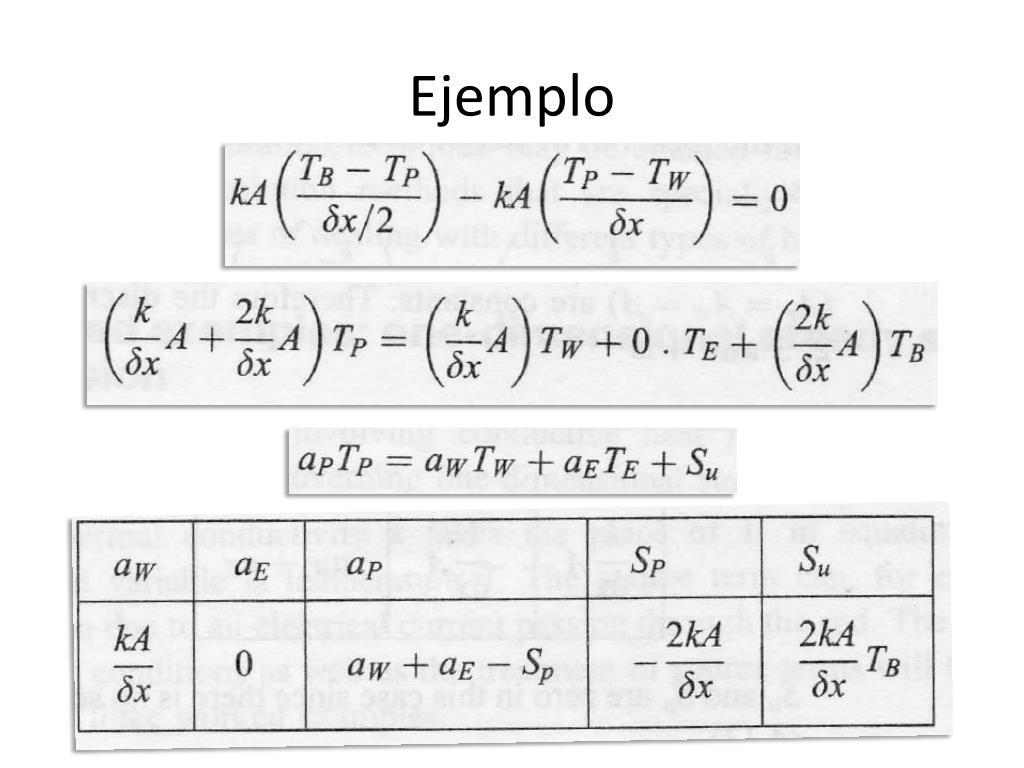

  12. Ejemplo • Los nodos de los extremos se tratan diferente: • Rearreglando

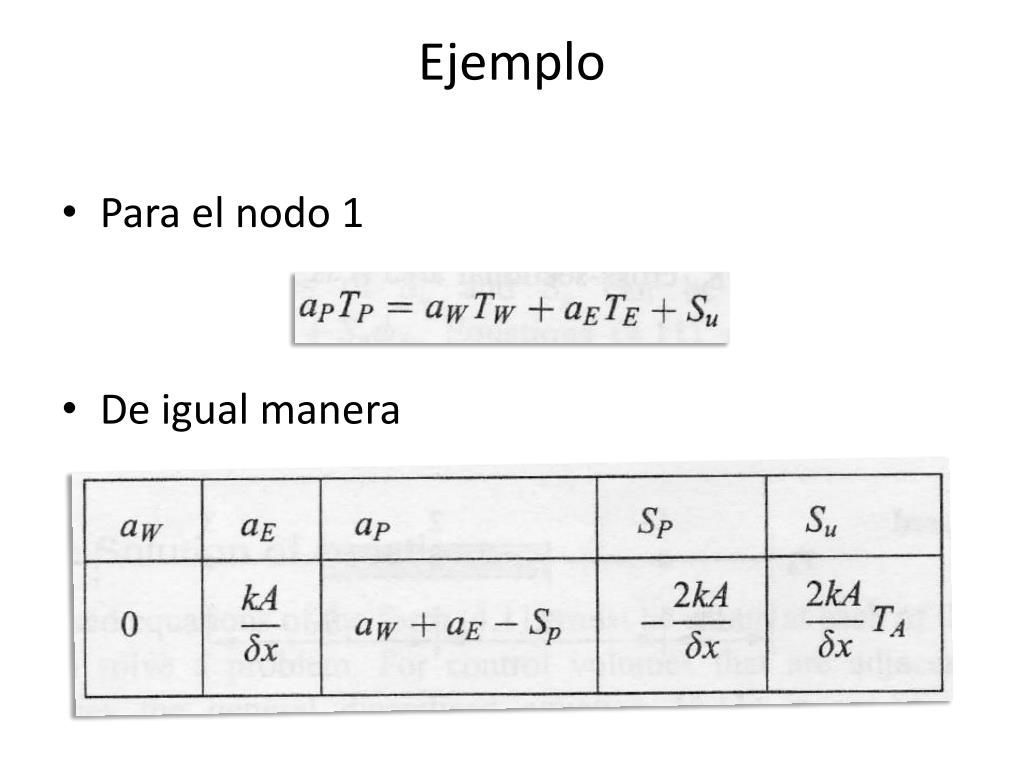

  13. Ejemplo • Para el nodo 1 • De igual manera

  14. Ejemplo

  15. Ejemplo • Sistema de ecuaciones • Es decir: 

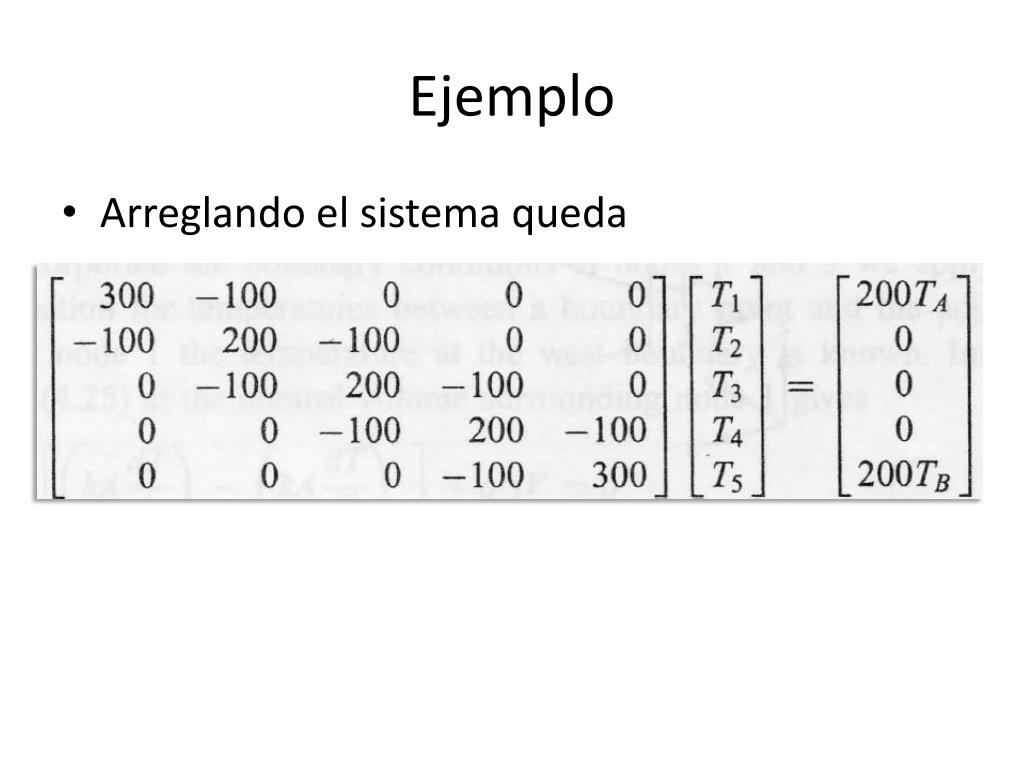

  16. Ejemplo • Arreglando el sistema queda

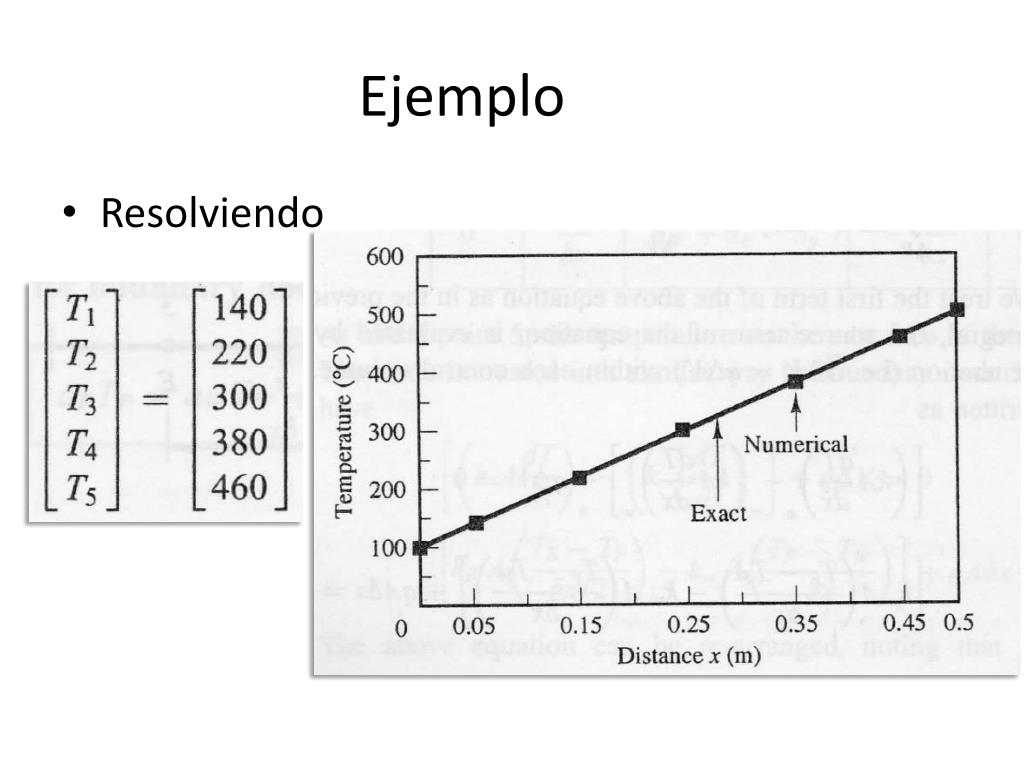

  17. Ejemplo • Resolviendo

  18. Ejemplo 2 (fuente) • Ahora un ejemplo con fuente de calor: L=2cm; k=0.5W/m/K; q=1000kW/m3; TA=100oC; TB=200oC;

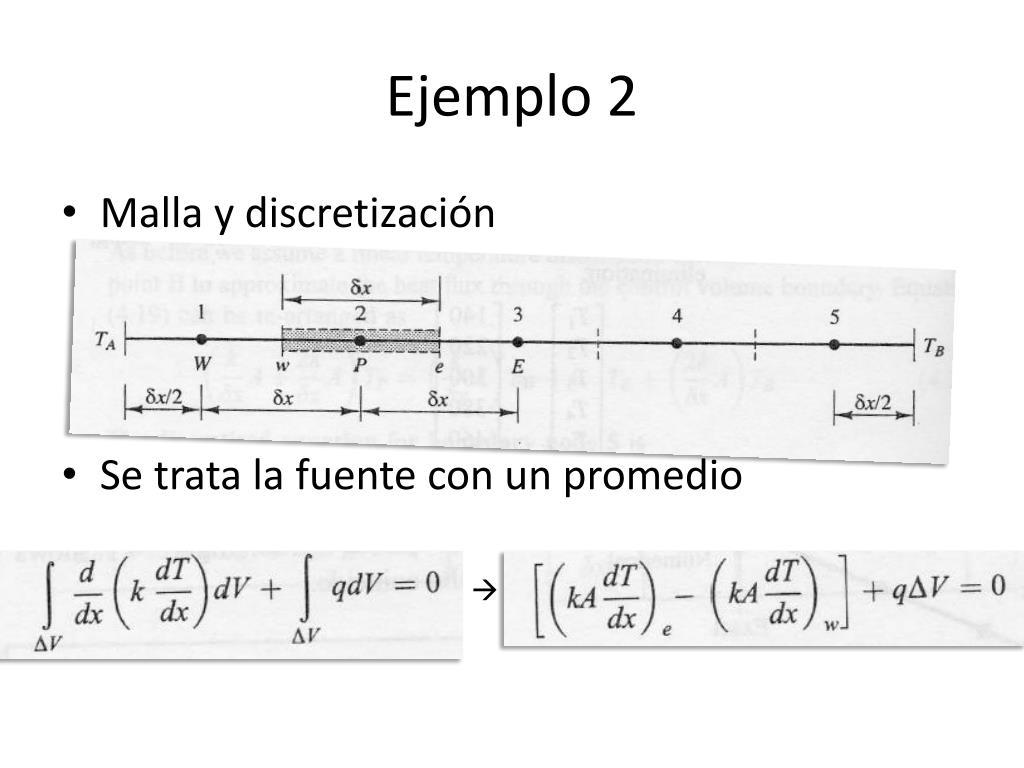

  19. Ejemplo 2 • Malla y discretización • Se trata la fuente con un promedio 

  20. Ejemplo 2 • La discretización queda (nodos 2,3 y 4) • Rearreglando • queda

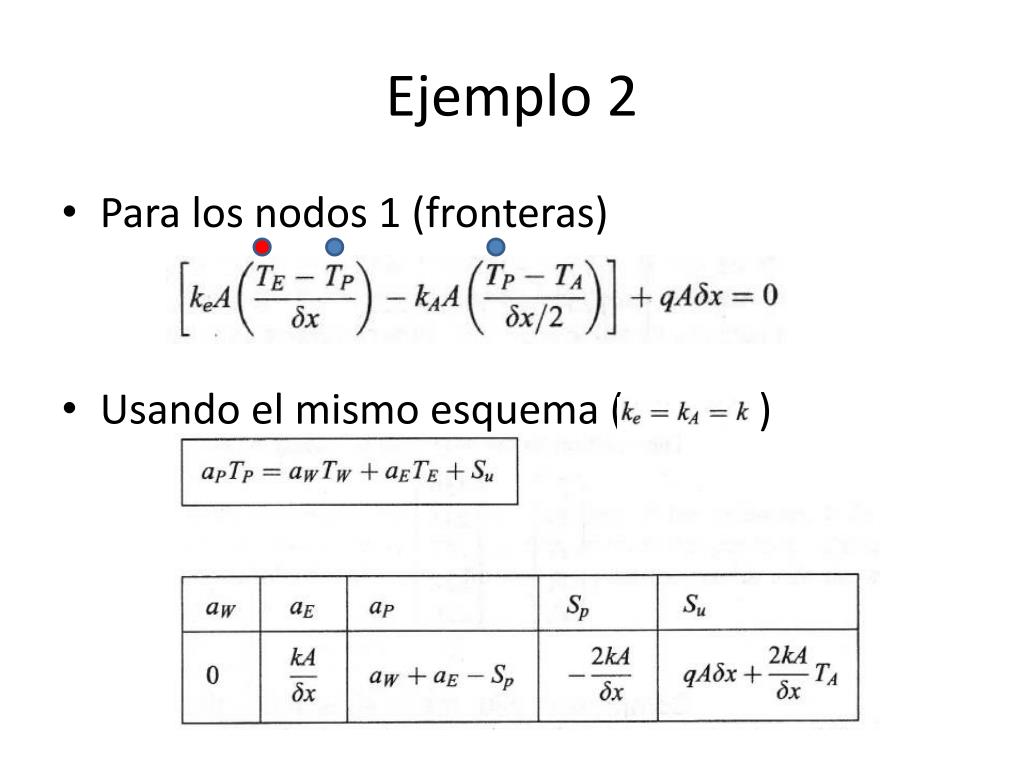

  21. Ejemplo 2 • Para los nodos 1 (fronteras) • Usando el mismo esquema ( )

  22. Ejemplo 2 • Para el nodo 5 • Procediendo de forma similar se llega a

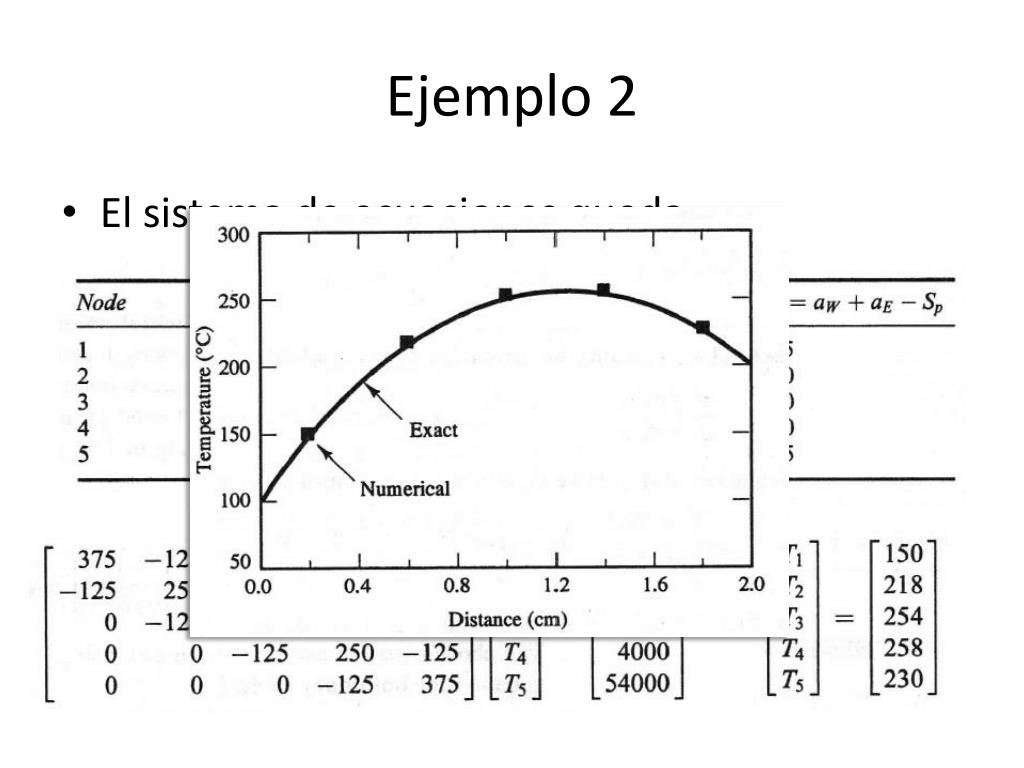

  23. Ejemplo 2 • El sistema de ecuaciones queda

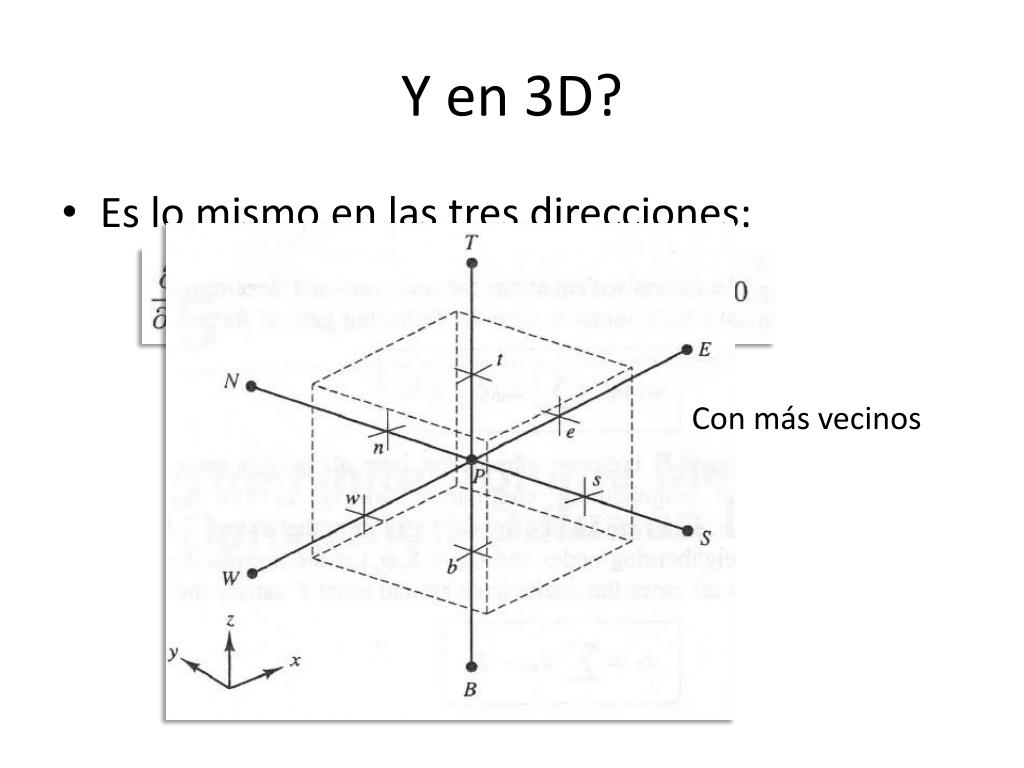

  24. Y en 3D? • Es lo mismo en las tres direcciones: Con más vecinos

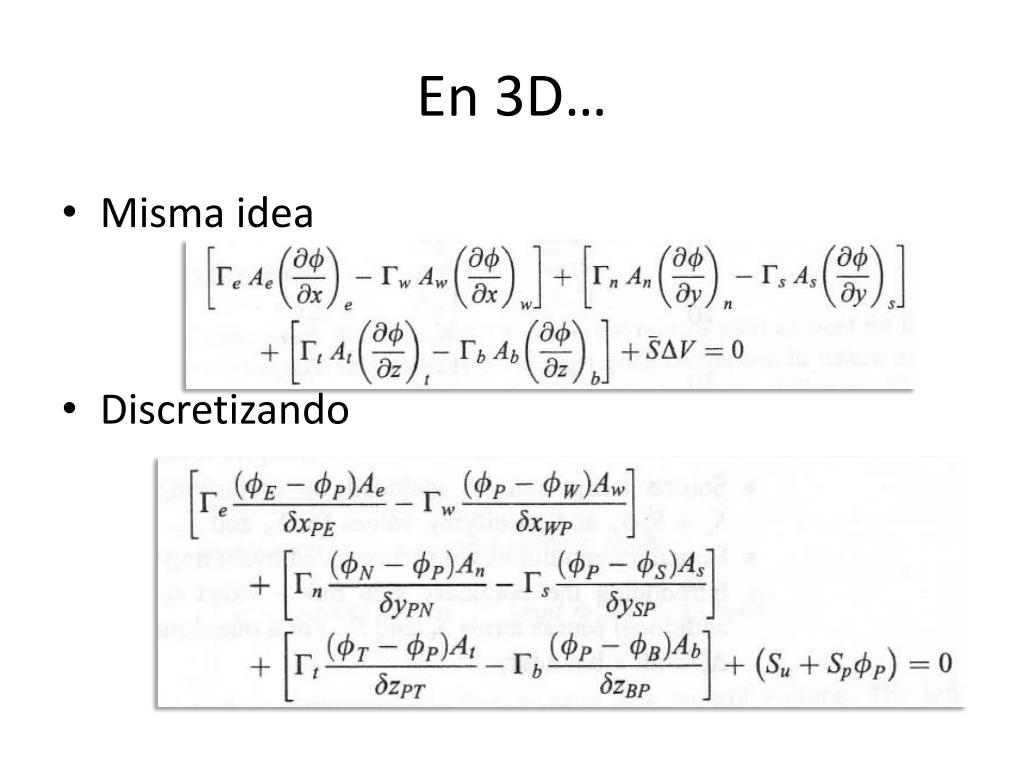

  25. En 3D… • Misma idea • Discretizando

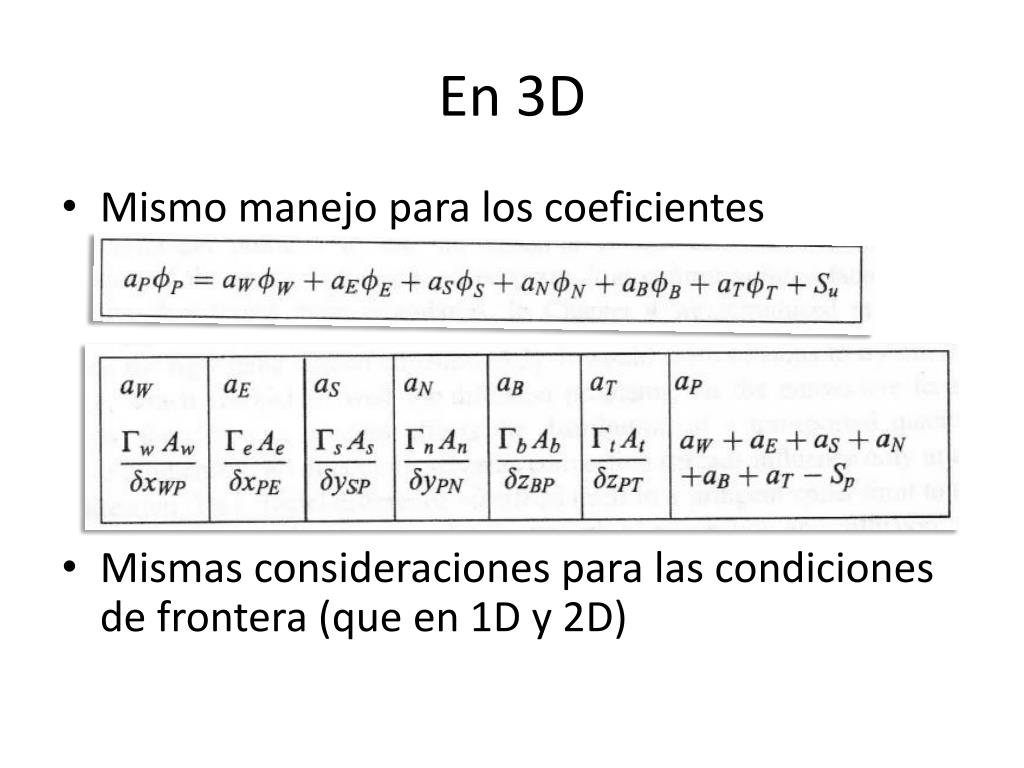

  26. En 3D • Mismo manejo para los coeficientes • Mismas consideraciones para las condiciones de frontera (que en 1D y 2D)

  27. En resumen • Para problemas de difusión en general:

  28. En resumen • En la frontera (boundary) se hace cero el coeficiente de la frontera B (y tamaño ) para introducir las condiciones de frontera fijo: fijo:

  29. Convección-difusión • Un término más • en términos de un volumen de control

  30. Caso 1D • Convección-difusión 1D • Y continuidad • Dominio numérico:

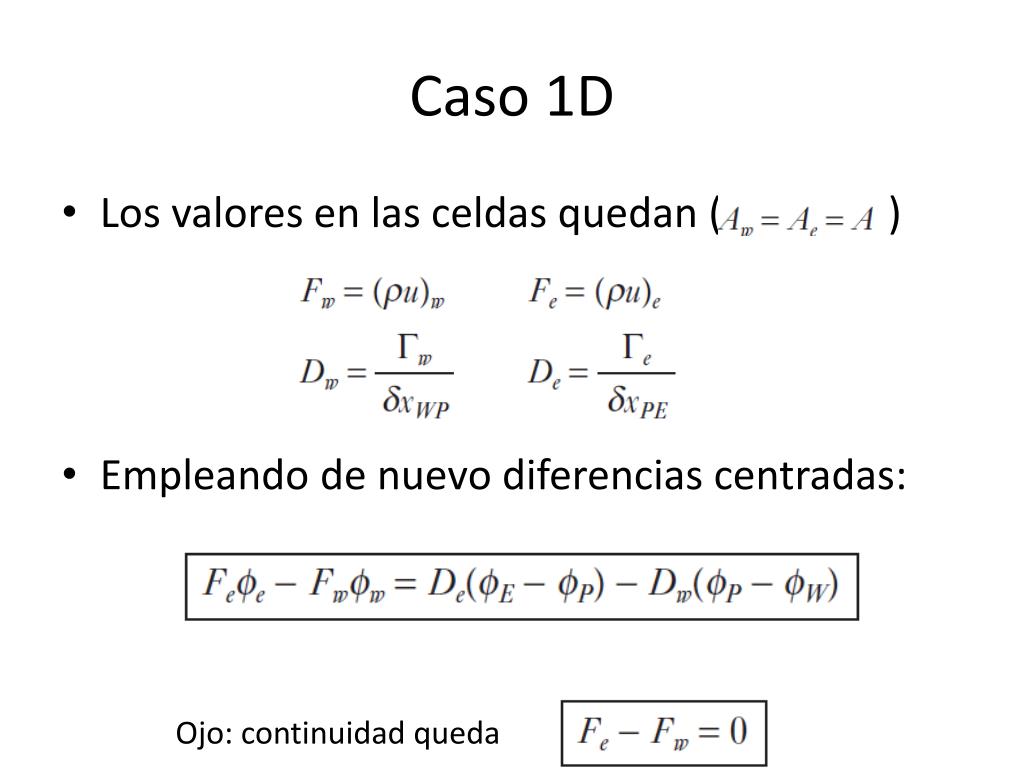

  31. Caso 1D • Discretizando, queda • Continuidad • Definiendo el flujo convectivo y la conductancia (difusiva) Ojo: estamos suponiendo que conocemos u por el momento

  32. Caso 1D • Los valores en las celdas quedan ( ) • Empleando de nuevo diferencias centradas: Ojo: continuidad queda

  33. Caso 1D • Interpolando los valores para las caras • Queda

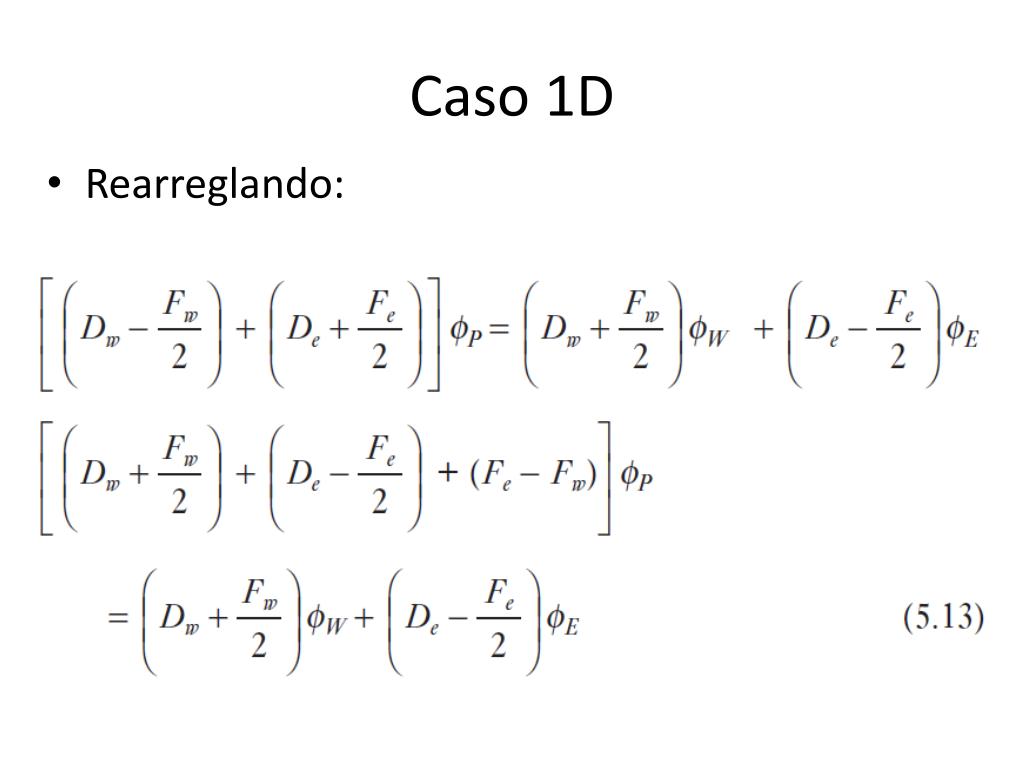

  34. Caso 1D • Rearreglando:

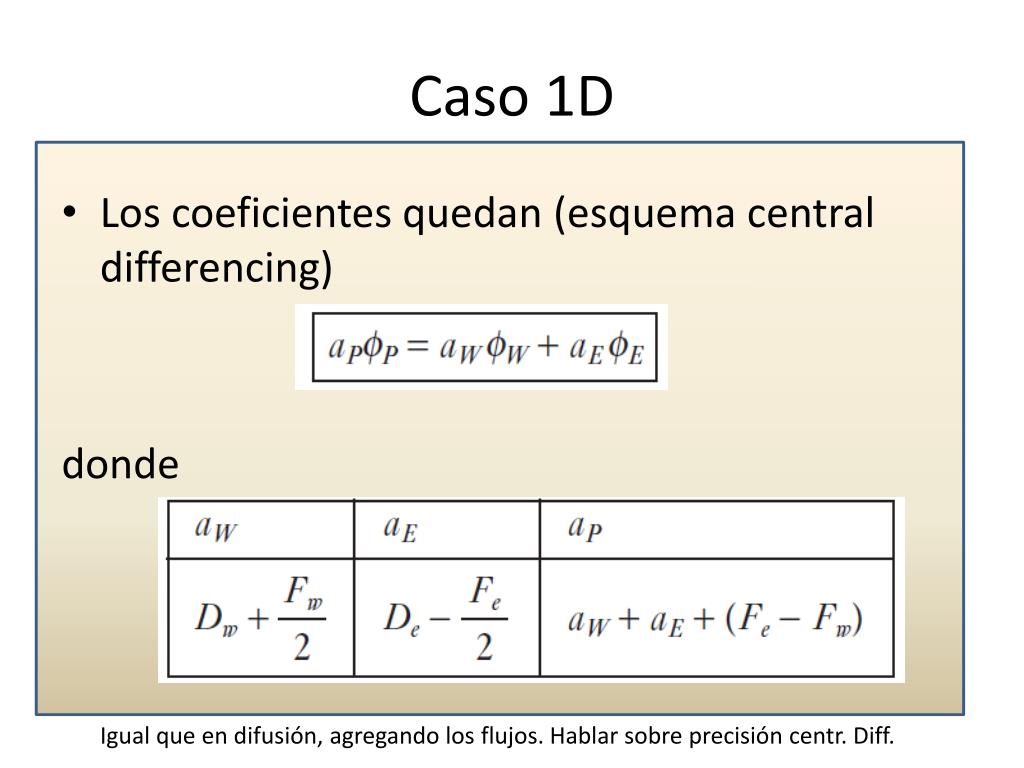

  35. Caso 1D • Los coeficientes quedan (esquema central differencing) donde Igual que en difusión, agregando los flujos. Hablar sobre precisión centr. Diff.

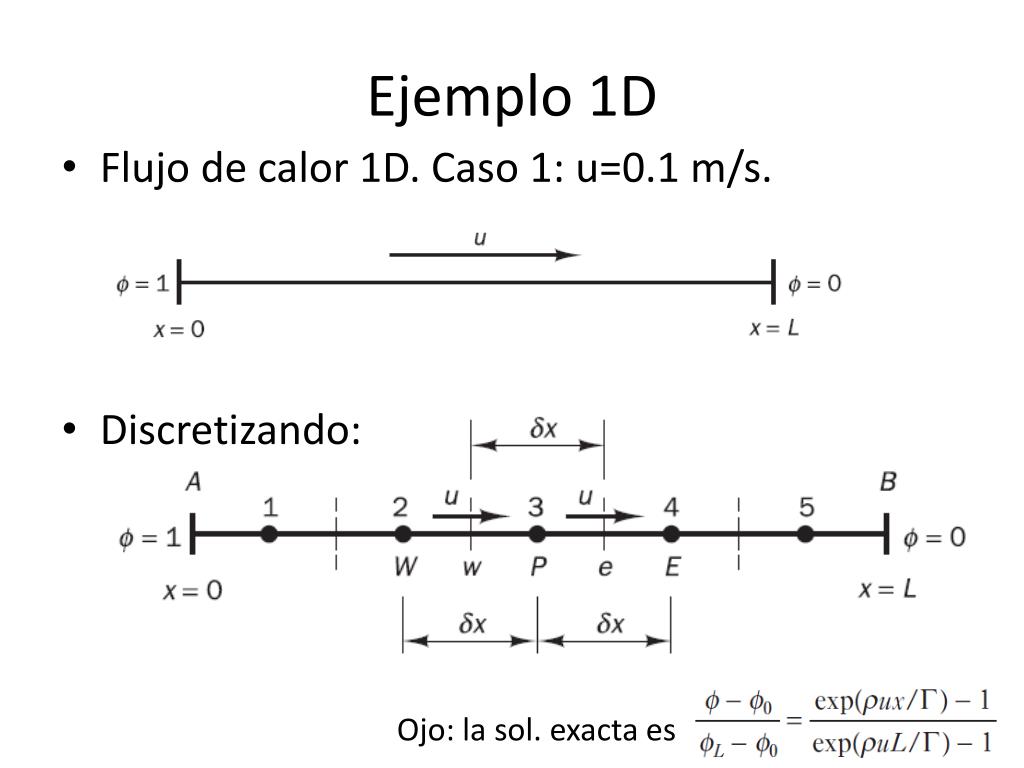

  36. Ejemplo 1D • Flujo de calor 1D. Caso 1: u=0.1 m/s. • Discretizando: Ojo: la sol. exacta es

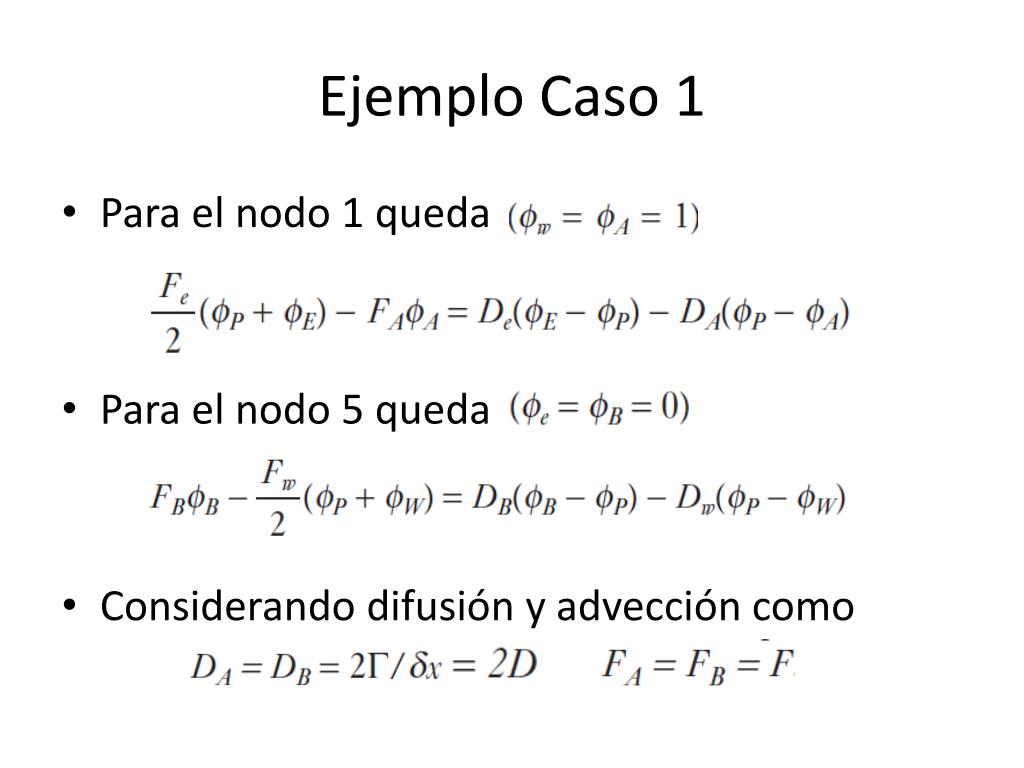

  37. Ejemplo Caso 1 • Para el nodo 1 queda • Para el nodo 5 queda • Considerando difusión y advección como

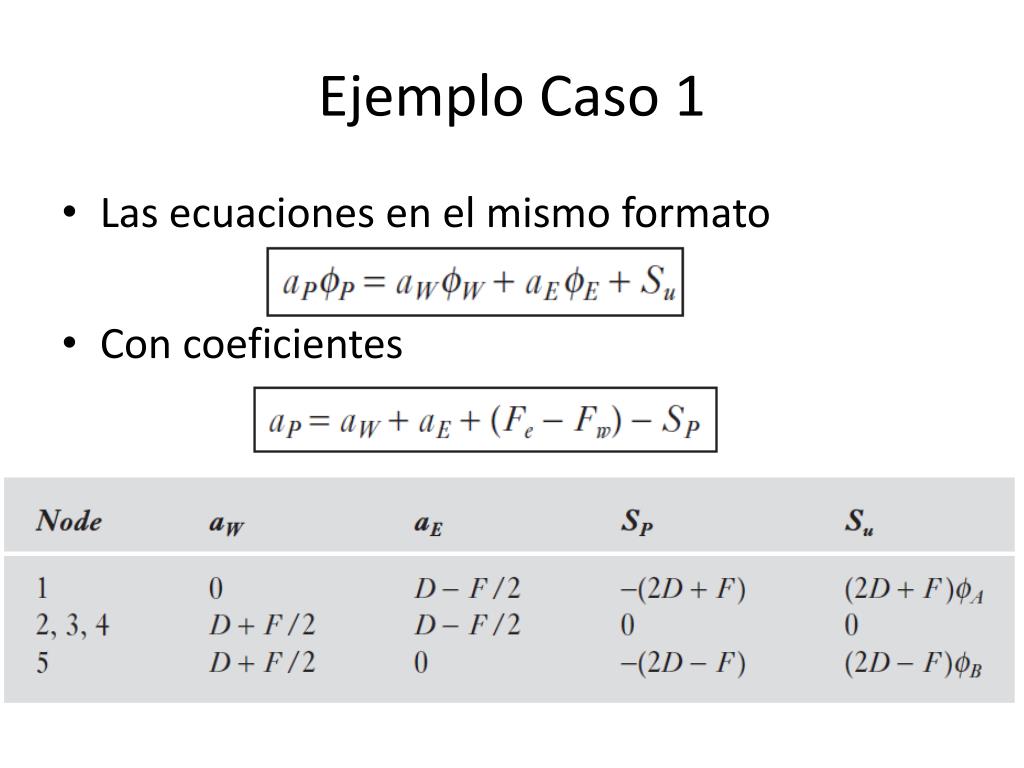

  38. Ejemplo Caso 1 • Las ecuaciones en el mismo formato • Con coeficientes • Los demás:

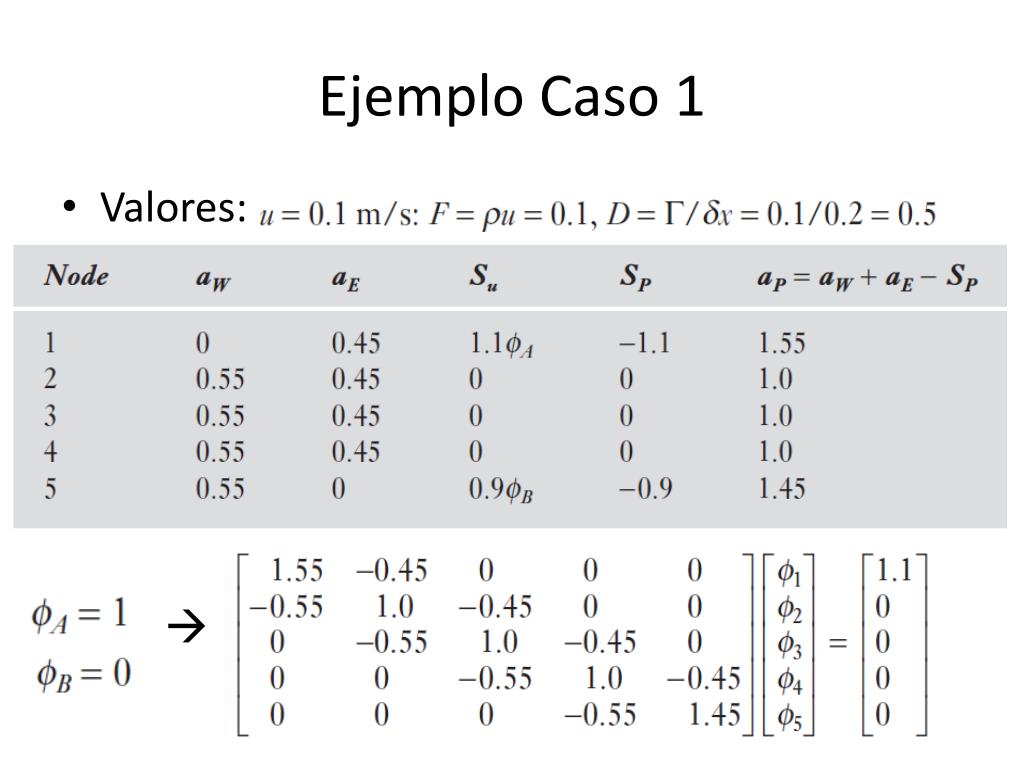

  39. Ejemplo Caso 1 • Valores: 

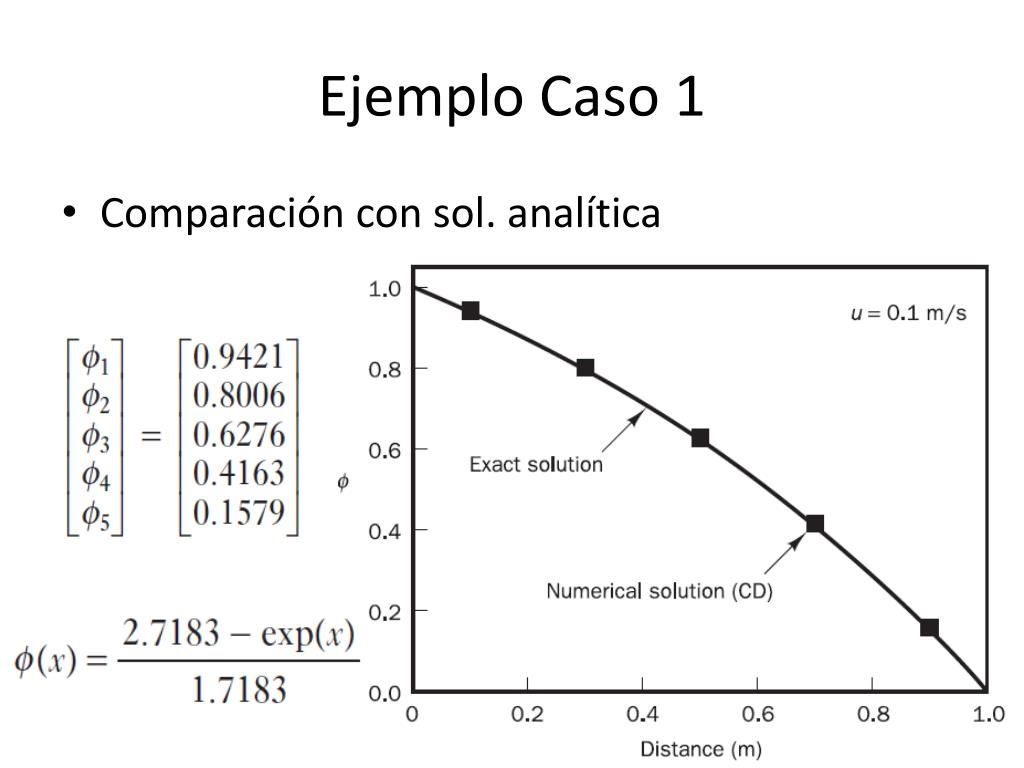

  40. Ejemplo Caso 1 • Comparación con sol. analítica

  41. Ejemplo Caso 2 • u=2.5 m/s

  42. Ejemplo Caso 3 • u=2.5 m/s con 20 nodos

  43. Propiedades de la discretización • Conservatividad • Considérese la discretizacióncentral difference:

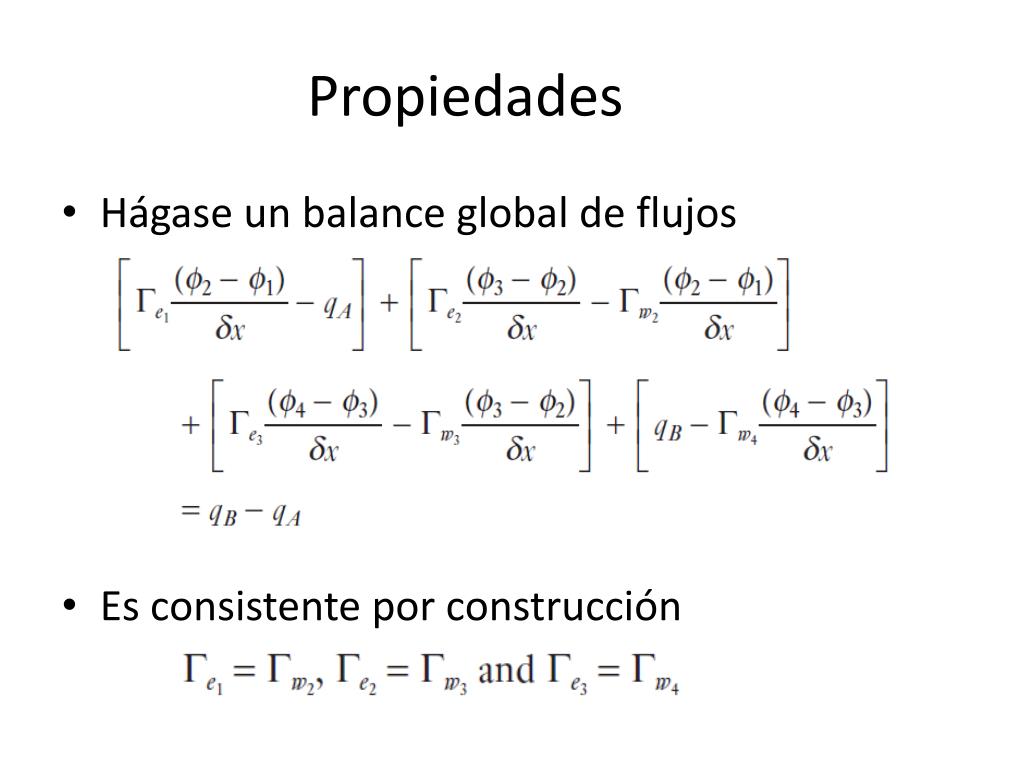

  44. Propiedades • Hágase un balance global de flujos • Es consistente por construcción

  45. Propiedades • Ejemplo de inconsistencias en flujos (esquema de 2º orden no muy bien pensado) • Diferencias en las Ф’s

  46. Propiedades • Cond. suficiente para convergencia (Scarborough, J.B. 1958) Diagonal dominante (ej. ver caso 2). • Acotada: los coeficientes deben ser del mismo signo (compare caso 2 con demás ejs.)

  47. Propiedades • Transportivenes (=transportabilidad?): debe tomar en cuenta la dirección del flujo.

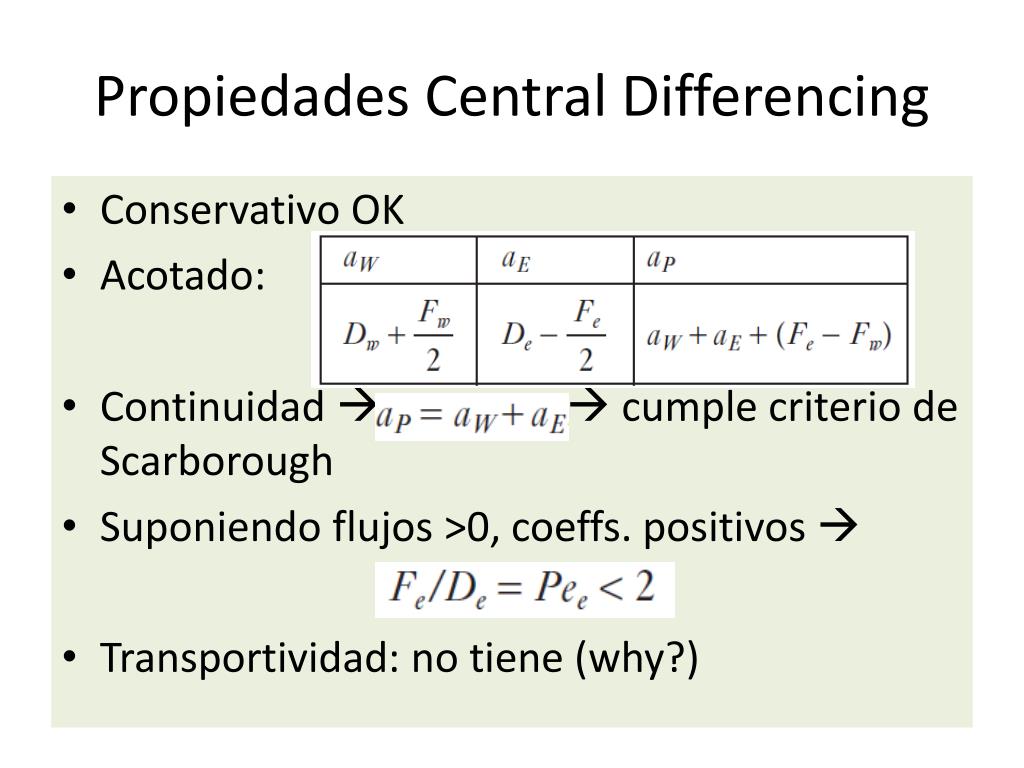

  48. Propiedades Central Differencing • Conservativo OK • Acotado: • Continuidad   cumple criterio de Scarborough • Suponiendo flujos >0, coeffs. positivos  • Transportividad: no tiene (why?)

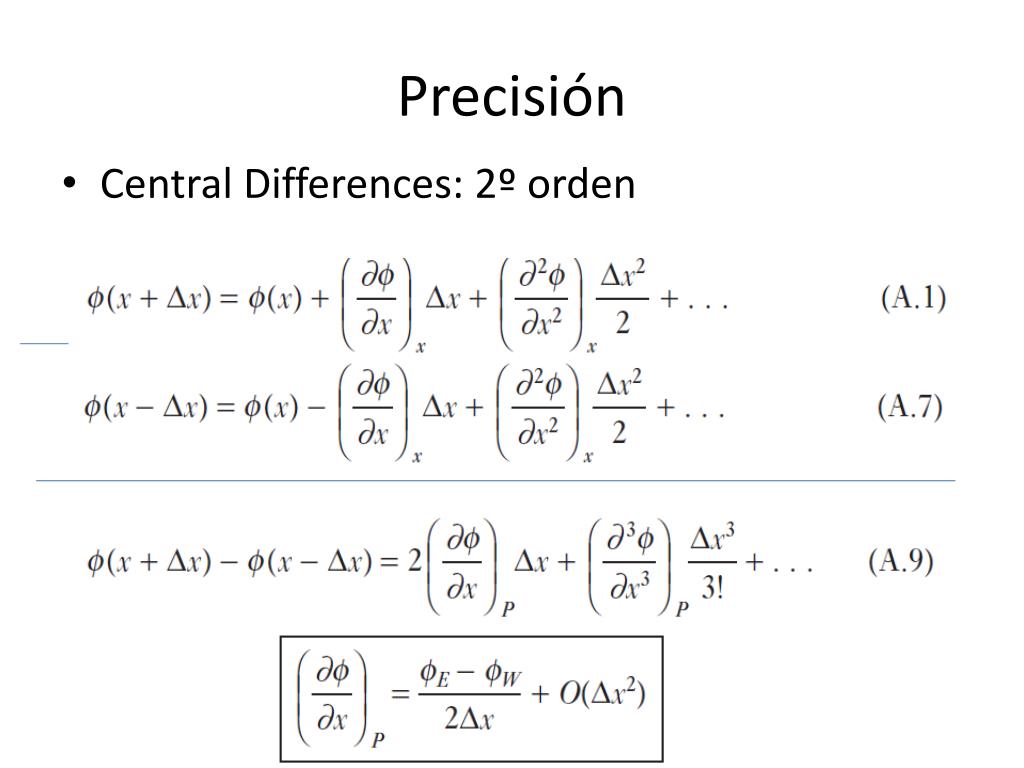

  49. Precisión • Central Differences: 2º orden

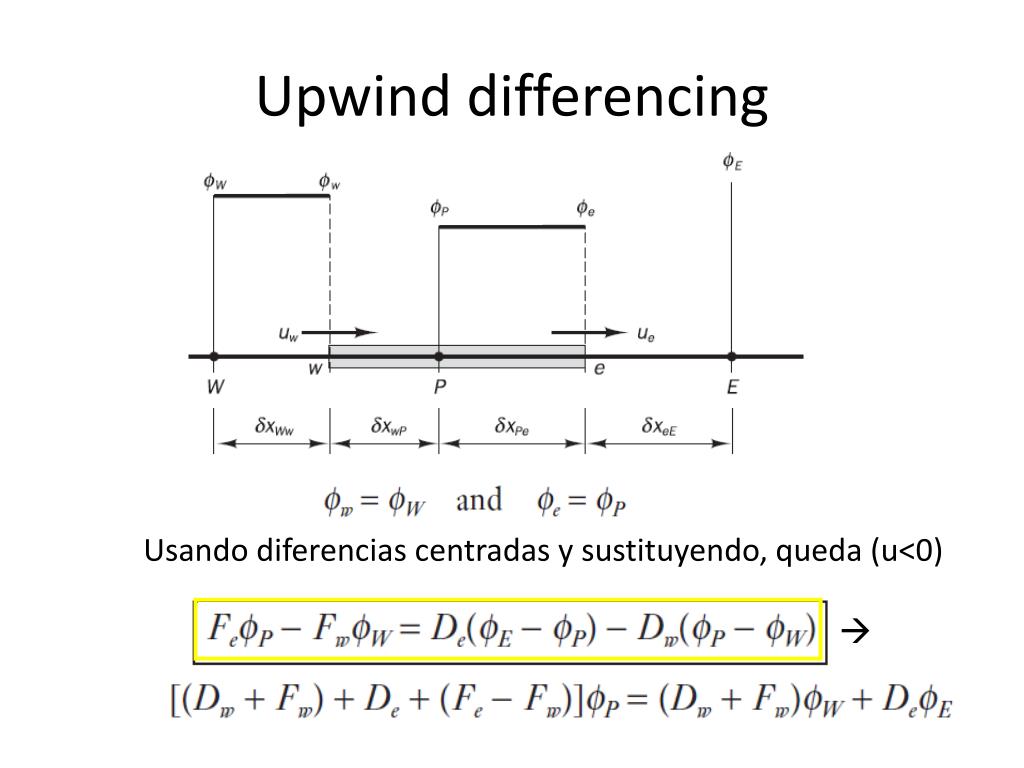

  50. Upwinddifferencing Usando diferencias centradas y sustituyendo, queda (u<0) 
