  1. 12. 방송융합 서비스

  2. 목차(1/3) • 1. 영상 미디어 서비스 개요 • 멀티미디어란? • JPEG 그리고 MPEG란 뭔가요? • MP3(MPEG Audio Layer-3)란? • DVD란? • 멀티미디어 통신이란? • 멀티미디어 활용분야는 어디인가요?

  3. 목차(2/3) • 2. 디지털 방송 서비스 • 디지털 방송 서비스란? • 지상파 디지털 방송 • 위성 디지털 방송 • HDTV(High Definition Television)란? • DMB(Digital Multimedia Broadcasting)란? • 디지털 워터마킹이란? • PVR(Personal Video Recorder)란? • 3. DVR • 4. 주문형 방송 서비스

  4. 목차(3/3) • 5. 영상전화 서비스 • 6. PTT(Push To Talk)가 무엇인가요? • 7. PMP(Portable Multimedia Player)군요. • 8. DRM(Digital Rights Management)은 또 무엇인가요?

  5. 멀티미디어란? • 컴퓨터에서 문자를 비롯한 음성, 사진, 영상 등으로 이루어진 다양한 매체를 처리하는 것 • 영상과 소리를 주로 취급하기 때문에 정보의 양이 방대하고 이들 자원을 처리하기가 복잡하고 까다로움. • 즉 고속의 전송기술과 교환기술, 그리고 영상과 음성 신호의 처리기술이 필요 <멀티미디어 구성요소>

  6. JPEG 그리고 MPEG란 뭔가요? • JPEG (Joint Photographic Coding Experts Group) • JPEG 위원회에 의해 개발 • 풀 컬러(full-color)와 그레이 스케일(gray-scale)의 압축을 위하여 고안 • 사진이나 예술분야의 작업에서 많이 사용 • GIF에 비해 데이터의 압축 효율이 더 좋고, 1,600만 색상을 표시할 수 있어 고해상도 디스플레이에 적합 • 이미지를 만드는 사람이 이미지의 질과 파일의 크기를 조절할 수 있음. <Jpeg 이미지>

  7. JPEG 그리고 MPEG란 뭔가요? • 비트맵 이미지 • 도형이나 그림을 점의 조합으로 표현하는 방식으로 픽셀(Pixel) 이미지라고도 함. • 해상도가 높을수록 픽셀의 수가 많아지고 이미지는 더욱 부드러워 짐. • 벡터 이미지 • 점, 선 등의 도형을 표시할 때 좌표와 수식으로 표현하는 방법을 사용 • 이미지를 저장할 때 적은 용량으로 저장할 수 있음. • 화질을 손상시키지 않으면서 확대, 축소, 회전 등 다양한 이미지 조작을 할 수 있음. • 다른 도형 요소에 영향을 미치지 않으면서 자유자재로 변형시킬 수 있기 때문에 객체지향형 이미지라고도 함.

  8. JPEG 그리고 MPEG란 뭔가요? • MPEG (Motion Picture Experts Group) • 시간에 따라 연속적으로 변화하는 동영상 압축과 압축된 정보의 전송 방법을 연구 • 대표적으로 MPEG1, MPEG2, MPEG3, MPEG4, MPEG21 등이 있음 • H.264 • 동영상을 압축하고 전송하는 또 다른 대표적인 방법 • H.264는 국제전기통신연합(ITU―T)에서 제정한 비디오 압축기술 표준으로 MPEG2보다 압축률이 2~3배 정도 뛰어남

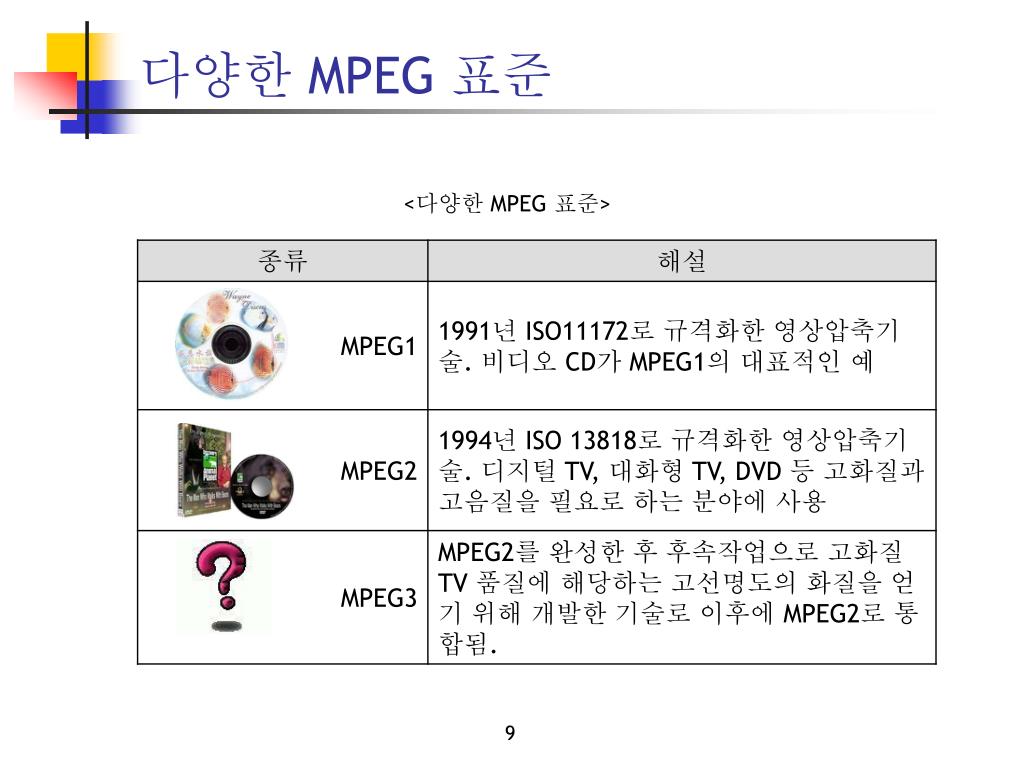

  9. 다양한 MPEG 표준 <다양한 MPEG 표준>

  10. 다양한 MPEG 표준 <다양한 MPEG 표준>

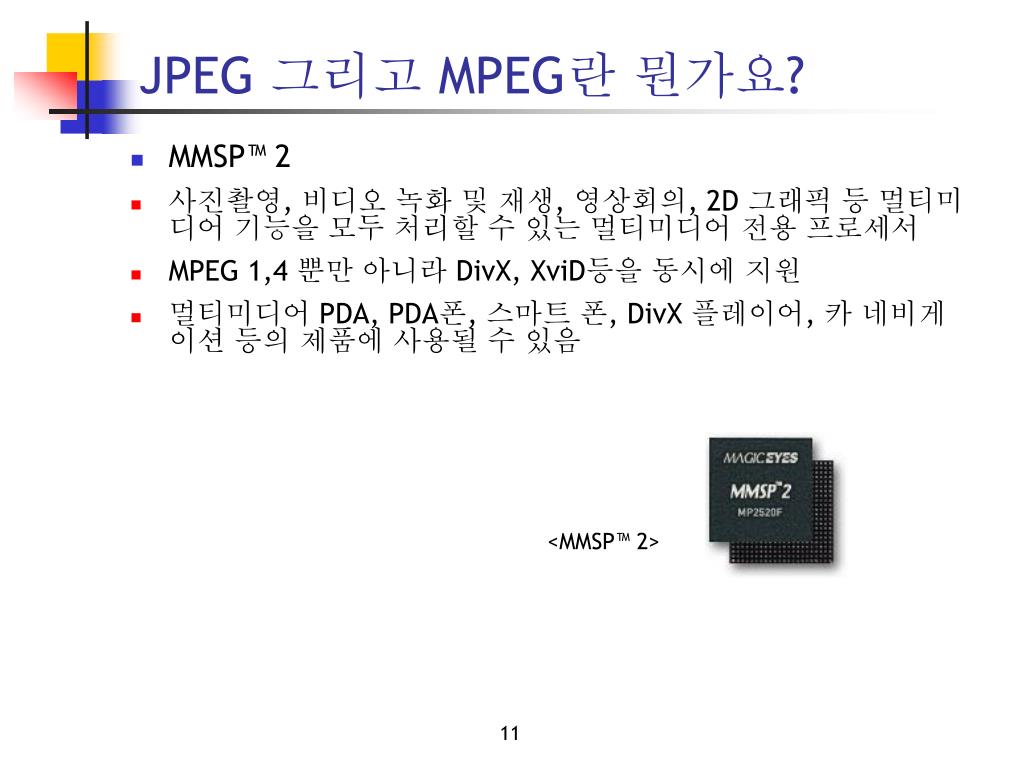

  11. JPEG 그리고 MPEG란 뭔가요? • MMSP™ 2 • 사진촬영, 비디오 녹화 및 재생, 영상회의, 2D 그래픽 등 멀티미디어 기능을 모두 처리할 수 있는 멀티미디어 전용 프로세서 • MPEG 1,4 뿐만 아니라 DivX, XviD등을 동시에 지원 • 멀티미디어 PDA, PDA폰, 스마트 폰, DivX 플레이어, 카 네비게이션 등의 제품에 사용될 수 있음 <MMSP™ 2>

  12. MP3(MPEG Audio Layer-3)란? • MP3는 음반 CD에 가까운 음질을 유지하면서 CD 보다 최대 50배 압축이 가능한 음성 전용 포맷 • 인터넷 AOD(Audio On Demand)와 인터넷 FM 라디오 방송 등에 널리 이용됨. • 압축된 양질의 음악을 쉽게 복제하여 전송할 수 있음 • 그러나 음악 저작권자의 허락을 받지 않은 채 노래를 배포함으로써 음악 저작물의 심각한 불법복제 문제 야기 <MP3 플레이어>

  13. Tip: 소리바다 • mp3를 즐겨 듣는 사용자들이 가장 많이 이용하는 프로그램 • 최신 곡들을 정상적으로 음원 공급을 받아서 바다 캐시를 이용해 구입하고 이용할 수 있음 <소리바다 검색화면>

  14. DVD란? • 광원으로는 CD에서 사용하는 적외선 반도체 레이저(파장 780nm 정도)보다 파장이 짧은 적색 반도체 레이저(파장 635nm∼650nm)를 사용하며 레이저를 집광(集光)하는 대물 렌즈의 개구수(開口數)를 높이는 등 기록 용량을 증가 • 영상은 MPEG-2 압축방식을 따르고 있고, 음성은 돌비 연구소에서 개발한 5.1 채널을 기반으로 하는 입체음향 지원 포맷인 AC3(Audio Codec 3)를 사용 • 극장 영화 음성 트랙의 디지털 기록 재생용으로 고안된 DTS(Digital Theater Systems)를 지원 • 대화형 방식의 구성을 지원하며 최대 8개국어의 음성과 32개국어의 자막 수록 및 멀티 앵글, 멀티 스토리, 다양한 메뉴 등 극장을 능가하는 고화질, 고음질을 제공 • 용량: 단면 구조(Single Layer) 디스크는 4.7G, 양면 구조(Dual Layer)는 9.6GB (일반 CD의 6~8배) • 효율적인 VBR(가변전송방식; Variable Bit Rate)방식을 사용하기 때문에 화질의 저하 없이 면당 135~142분에 해당하는 비디오/오디오 데이터 기록이 가능

  15. DVD의 종류

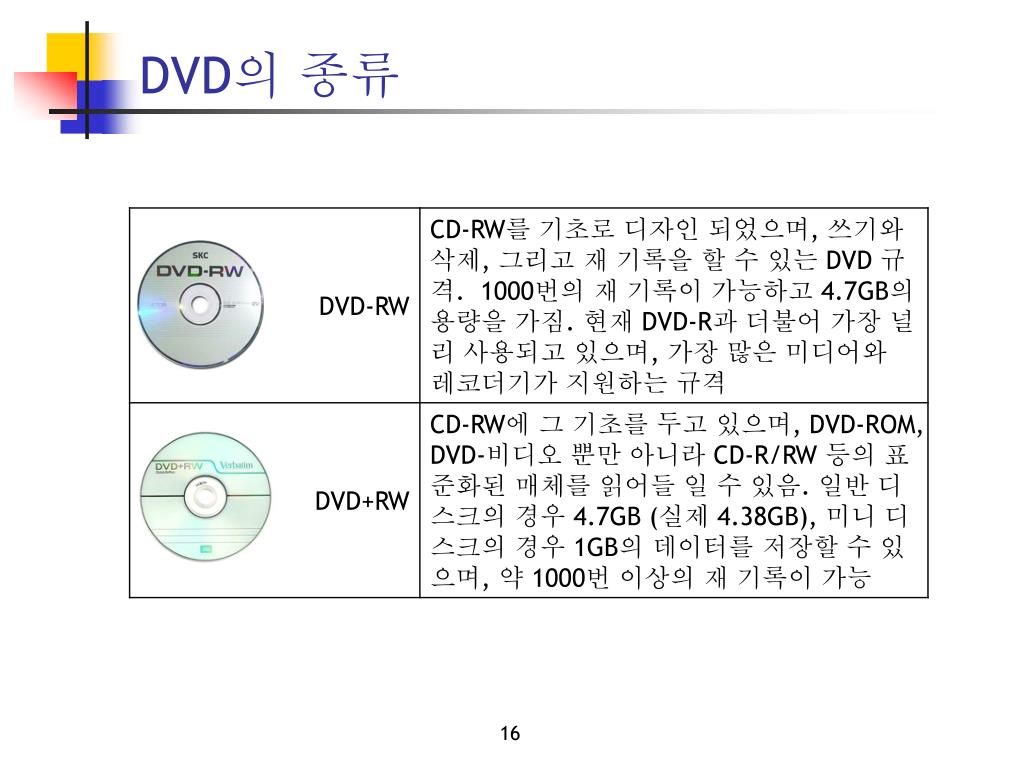

  16. DVD의 종류

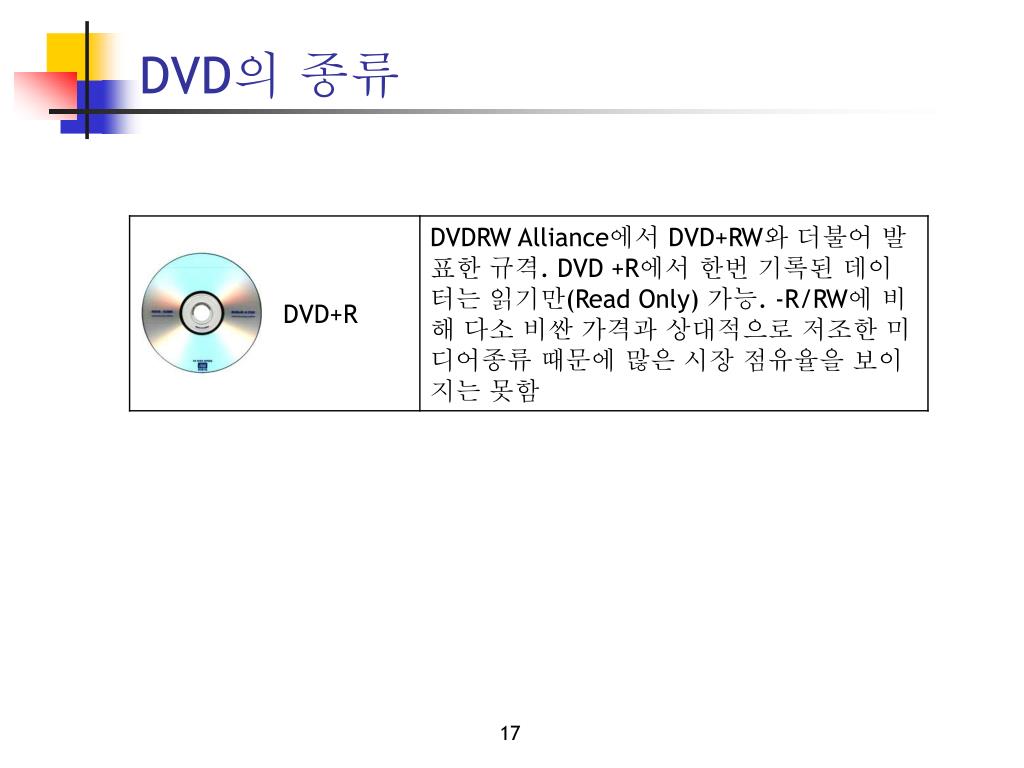

  17. DVD의 종류

  18. CD와 DVD의 차이점 • 홀이 DVD에서는 0.4㎛, CD에서는 0.83㎛ • DVD 데이터 홈의 간격은 0.74㎛, CD 데이터 홈의 간격은 1.6㎛ <DVD와 CD의 트랙 피치 비교>

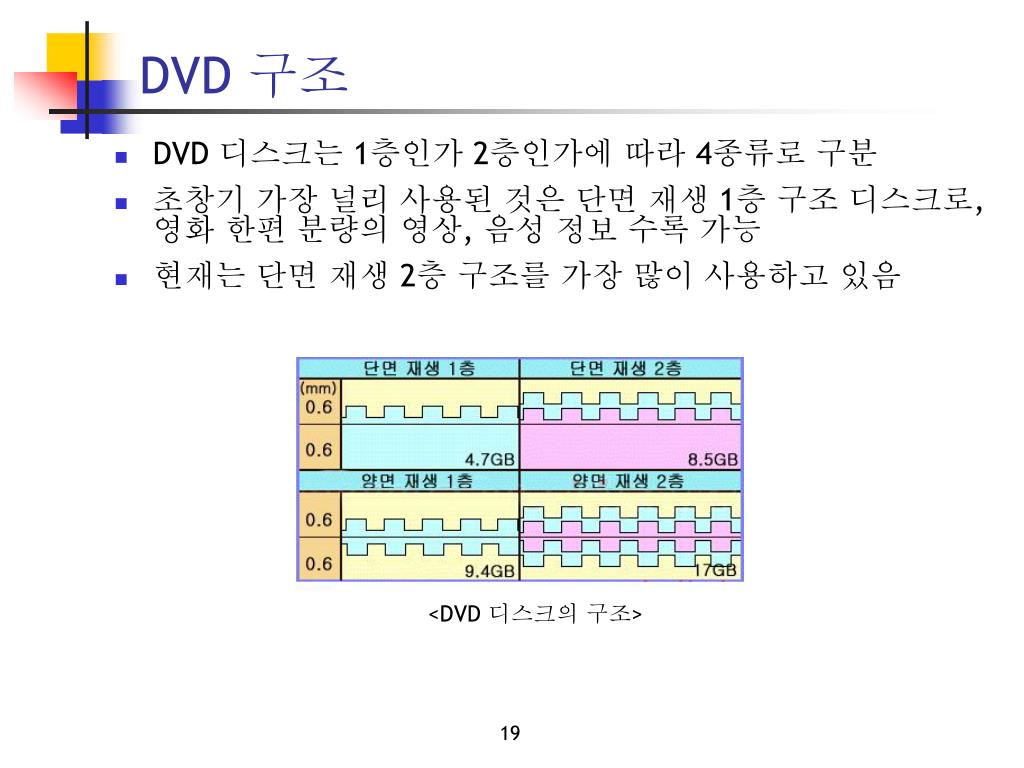

  19. DVD 구조 • DVD 디스크는 1층인가 2층인가에 따라 4종류로 구분 • 초창기 가장 널리 사용된 것은 단면 재생 1층 구조 디스크로, 영화 한편 분량의 영상, 음성 정보 수록 가능 • 현재는 단면 재생 2층 구조를 가장 많이 사용하고 있음 <DVD 디스크의 구조>

  20. DVD 란? • 고밀도의 DVD 디스크로부터 데이터를 읽어 들이기 위해서는 광 픽업 장치를 가진 플레이어가 있어야 함. • 광 픽업 장치: DVD 또는 CD에 수록된 정보를 재생하는 장치 • 현재 개발된 광 픽업 장치를 위한 기술: 2렌즈 방식, 액정셔터 방식, 홀로그램 방식, 환형차폐 방식 <DVD 리더>

  21. DVD 란? • 환형차폐 방식에서는 렌즈의 외곽부분에 고리모양의 둥근 홈을 설치 • 이 홈이 DVD와 CD 재생 시에 적절하게 레이저 광을 차폐(가려 막고 덮는 것)시킴으로써, 양쪽의 재생을 가능하게 함 <환형차폐 방식>

  22. DVD 동작원리와 과정 • CD와 동작원리나 동작과정이 유사 • 파워 DVD와 같은 소프트 DVD 프로그램을 실행 → 파워 DVD를 통해서 DVD 비디오를 읽기 시작 → 원래의 자료로 복원해주는 디코딩 작업 → 비디오와 오디오를 시스템에 맞게 따로따로 디코딩하여 각각 필요한 출력장치로 보냄 <파워 DVD 화면>

  23. 블루레이 DVD • 405㎚의 청자색 레이저를 사용하며 0.1㎜의 기록 층을 가진 두께 1.2㎜ 직경 12㎝의 디스크에 현재의 DVD보다 약 5~6배인 23.3G, 25G, 27G 등을 저장할 수 있음 • 레이저가 광디스크에 세밀하게 쏘아져 데이터 저장밀도를 증가시켰으며 단면 다층 기록 기술을 적용할 경우 데이터를 현재 DVD보다 10배 많은 50G까지 저장할 수 있으며 트랙간의 거리도 DVD의 절반도 안 되는 0.32㎛로 매우 조밀함 • 비디오·오디오 포맷의 경우 현재 DVD에서 채택하고 있는 MPEG-2(비디오), AC3, MPEG-1 등이 그대로 사용되기 때문에 호환성에는 문제가 없음 <블루레이 DVD> <블루레이 DVD와 플레이어>

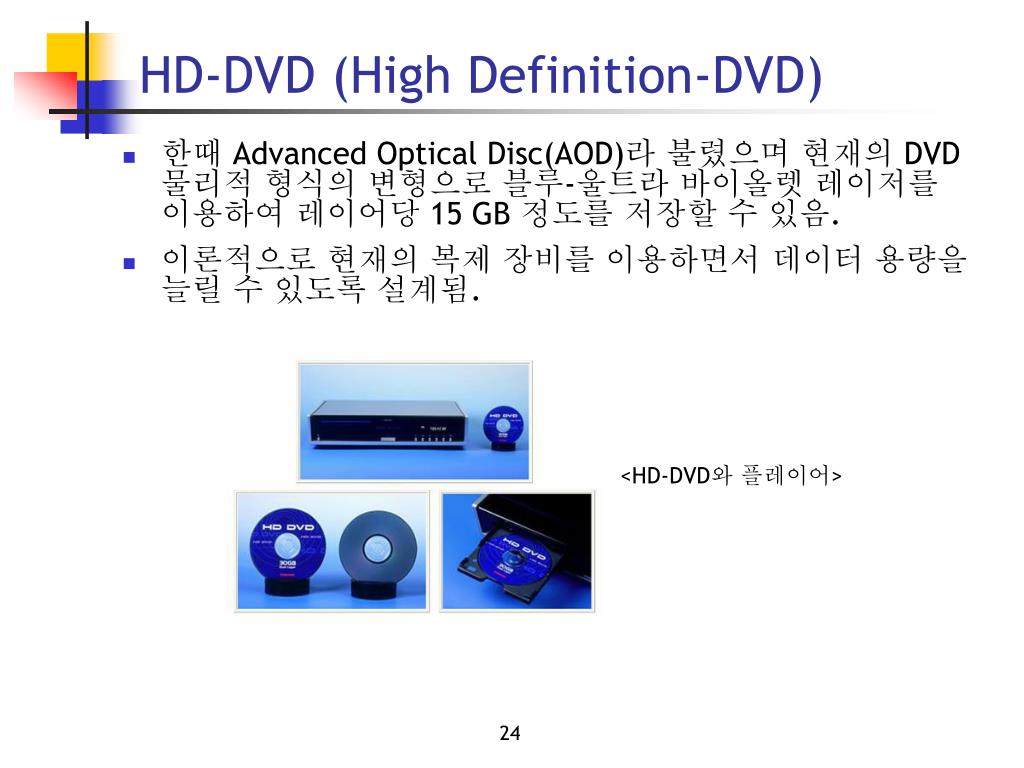

  24. HD-DVD (High Definition-DVD) • 한때 Advanced Optical Disc(AOD)라 불렸으며 현재의 DVD 물리적 형식의 변형으로 블루-울트라 바이올렛 레이저를 이용하여 레이어당 15 GB 정도를 저장할 수 있음. • 이론적으로 현재의 복제 장비를 이용하면서 데이터 용량을 늘릴 수 있도록 설계됨. <HD-DVD와 플레이어>

  25. 블루레이? 또는 HD-DVD? • 그동안 차세대 DVD 방식을 놓고 도시바가 추진하는 HD-DVD와 소니·마쓰시타·샤프 등이 추진하는 블루레이가 치열한 주도권 경쟁 • 그러나 결국 블루레이의 압승으로 끝났음 • 2007년말까지 영화 등 콘텐츠 타이틀 수는 두 규격 모두 370편 전후가 출시되며 호각세 • 하지만 연말 연시부터 본격화한 녹화 재생기 판매경쟁에선 일본의 경우 블루레이 진영이 90%의 시장 점유율을 기록 • 2008년엔 워너브라더스가 블루레이 지지를 표명한 이후 미국의 대형 영화사 6곳 중 4개사가 블루레이 진영 지지 • 특히 미국 내 4000여개의 매장을 둔 월마트와 베스트바이 마저 블루레이 지지를 표명하면서 승기는 블루레이 진영으로 급격히 기울었음

  26. Tip: 동영상 편집 소프트웨어에는 어떤 것이 있나요? • VirtualDub: 동영상을 캡쳐하거나 다른 포맷으로 변환하는 등의 작업을 가장 편하고 빠르게 처리해주는 무료 공개 동영상 편집 프로그램 • MPEG, AVI 파일간의 포맷 변환이 주요 용도 <VirtualDub 편집화면>

  27. 멀티미디어 통신이란? • 디지털로 표현된 여러 가지 형태의 정보(즉, 텍스트, 이미지, 오디오 및 비디오 등)를 네트워크를 통하여 조작, 전송, 제어할 수 있는 기술 <웹 브라우저를 이용한 멀티미디어 통신 >

  28. 멀티미디어 활용분야는 어디인가요? • 주문형 비디오(VOD: Video On Demand) • 서비스 이용자의 요구에 따라 영화나 뉴스 등의 영상 컨텐츠를 전화선이나 케이블을 통해 제공하는 새로운 개념의 영상 서비스 • 비디오를 디지털로 압축하여 비디오 서버에 저장하고, 가입자가 원하는 프로그램을 고속 통신망을 이용하여 제공하는 서비스로서 이용자는 프로그램의 선택, 재생, 제어, 검색, 질의 등을 할 수 있음. • 마치 전화 서비스와 비디오 대여 서비스를 합쳐 놓은 형태 <VOD 화면>

  29. 멀티미디어 활용분야는 어디인가요? • 영상 회의 (VCS: Video Conferencing) • 떨어져 있는 사람들끼리 마치 한자리에 있는 것처럼 회의가 가능 • 회의내용을 저장 가능 • 공간적 시간적 제약을 극복할 수 있음. <영상 회의 시스템>

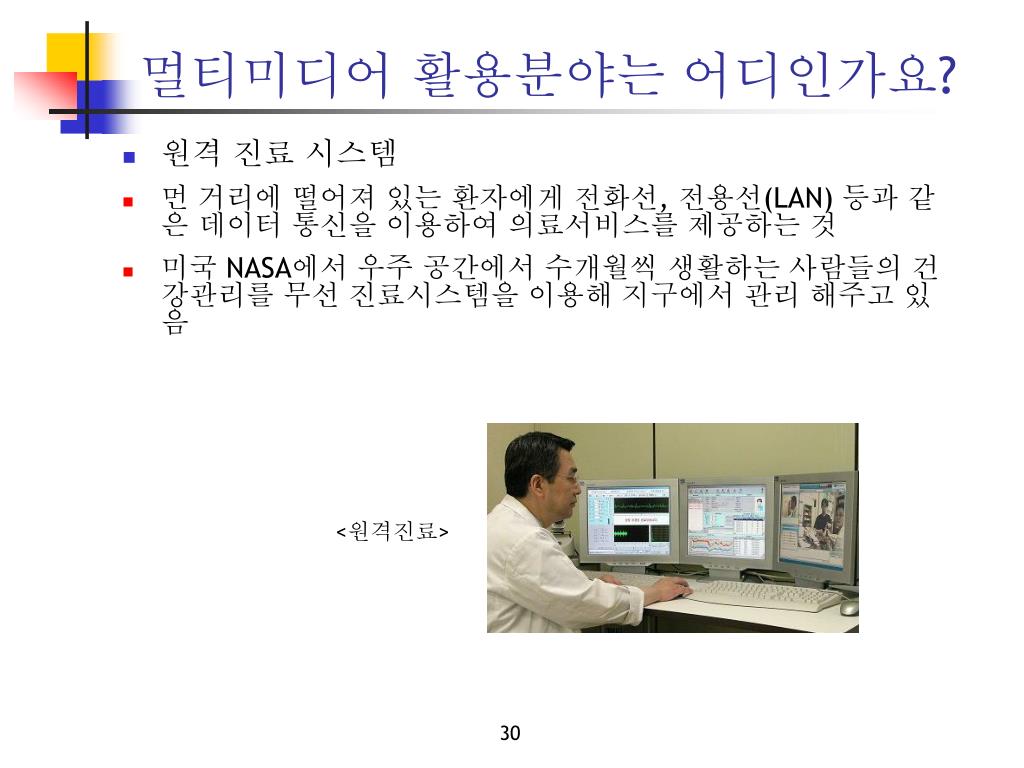

  30. 멀티미디어 활용분야는 어디인가요? • 원격 진료 시스템 • 먼 거리에 떨어져 있는 환자에게 전화선, 전용선(LAN) 등과 같은 데이터 통신을 이용하여 의료서비스를 제공하는 것 • 미국 NASA에서 우주 공간에서 수개월씩 생활하는 사람들의 건강관리를 무선 진료시스템을 이용해 지구에서 관리 해주고 있음 <원격진료>

  31. Tip: PACS (의료영상전송시스템) • 기존의 필름을 가지고 판독하던 병원 업무를 컴퓨터와 네트워크를 통하여 처리하는 시스템 • PACS를 통하여 연결할 수 있는 의료기기는 기본적으로 방사선과 의료 영상 장비들 • 시스템을 구현하기 위해서는 영상 표시 및 처리, 정보 통신 및 네트워킹, 데이터베이스, 정보관리, 사용자 인터페이스와 정보 저장관리 등의 기술들을 종합해야 함. <PACS>

  32. 멀티미디어 활용분야는 어디인가요? • e-러닝 • electronic learning의 약자로 전기적 신호를 매개로 강의를 제공하는 원격 교육방법 • 보통은 인터넷을 통한 원격 교육을 뜻하지만 넓은 의미로는 CD-ROM을 통한 교육으로부터 인공위성을 통한 교육까지 포함할 수 있음. <e-learning 사이트>

  33. 디지털 방송 서비스란? • 정보를 디지털 형태로 압축하여 전송하는 텔레비전 방송 • 기존의 아날로그방송은 하나의 전파에 하나의 영상밖에 실을 수 없고, 음성은 다른 전파로 보내야 했음 • 디지털 방송은 하나의 전파에 복수의 영상이나 음성 등을 실을 수 있는데다 품질을 떨어뜨리지 않고 정보를 압축할 수 있으므로, 종래의 아날로그 방송보다 훨씬 더 많은 채널을 제공할 수 있음 • 컴퓨터를 사용하여 정보를 저장하거나 가공하기가 용이 • 시청자가 정보를 방송국으로 보낼 수 있는 쌍방향 서비스도 가능 • 방송과 통신, 컴퓨터가 결합된 멀티미디어 시대의 핵심적 기술

  34. 디지털 방송 서비스란? < 디지털 방송 전송방법 >

  35. 지상파 디지털 방송 • 장점: 이미 설치되어 있는 안테나를 이용할 수 있음. • 다양한 채널을 사용할 수 있고, 쌍방향 부가서비스, 홈쇼핑, 인터넷과의 결합 등도 가능 • 단점: 단기적으로 높은 수신기기의 비용부담이 생김 • 고화질 TV (HDTV) 방송에 많이 사용되는 추세

  36. 위성 디지털 방송 • 서비스의 속도와 넓은 수신지역, 많은 채널공급능력으로 가장 성공적인 디지털 시장을 형성하고 있음. • 위성을 일단 띄워놓기만 하면 별도의 광케이블이나 중계기지국을 설치할 필요가 없음 • 아주 높은 곳에서 아래를 보고 전파를 보내기 때문에 상대적으로 장애물에 구애를 덜 받음 • 위성에서 전파를 보내기 때문에 인위적인 국경에 연연할 필요가 없음

  37. Tip: 셋톱박스란? • TV 위에 놓이는 박스라는 의미 • 방송국에서 보내는 디지털 신호 정보를 받아 음성 및 영상 신호로 변환하는 기능을 제공 • 지상파, 케이블, 위성 등의 방송신호와 초고속 통신이나 전화망을 통해 들어오는 모든 정보를 받을 수 있음 <셋톱박스>

  38. Tip: 셋톱박스란? • 셋톱박스의 특징 • 아날로그/디지털 지상파 방송 수신 • HD급 DVD/VCR 영상 출력 지원 • MPEG4(DivX)CD 재생 • DVD±R/RW, JPEG뷰어, 코닥픽쳐 CD, WMA/MP3 CD,SVCD, VCD, CD-R/RW 재생 • 6헤드 하이파이 스테레오 • 학습기능(해석청취, 순간반복) • 방송안내정보를 이용한 편리한 예약녹화 • 돌비 디지털(5.1 채널) 사운드 지원

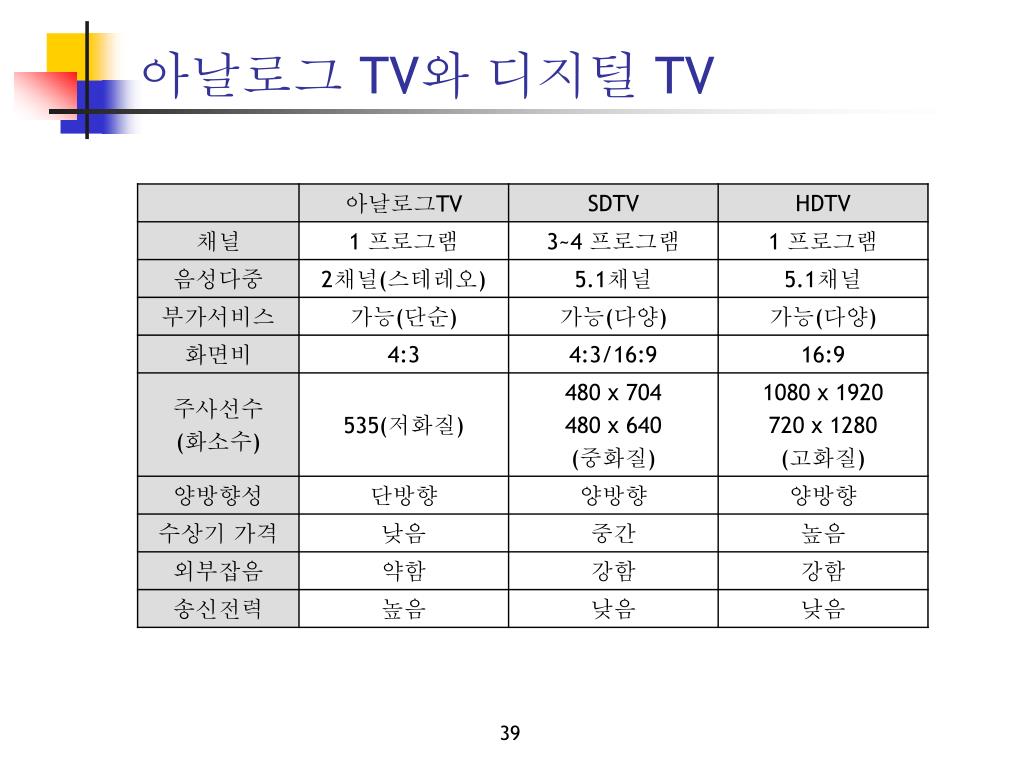

  39. 아날로그 TV와 디지털 TV

  40. HDTV (High Definition Television)란? • 위성통신 기술은 물론 CATV, 비디오텍스, 영상회의 시스템의 보급을 확산시켜 종합정보통신망을 이용한 홈쇼핑 ·홈뱅킹을 일반화시킬 전망 • 고해상도 기술이 인쇄와 영화산업에 채택될 가능성도 타진되고 있으며 미국에서는 방위산업에의 응용도 진행되고 있음 • PC용 HDTV 카드가 출시되어 높은 가격대 때문에 HDTV를 즐기지 못한 사용자들을 달래주고 있음 <기존 아날로그 방송(a)과 SD급 디지털 방송(b), 그리고 HD급 디지털 방송(c) 비교> <PC용 HDTV 카드>

  41. Tip: 디지털 TV의 종류

  42. Tip: 디지털 TV의 종류

  43. Tip: 디지털 TV의 종류

  44. DMB(Digital Multimedia Broadcasting)란? • 음성, 영상 등 다양한 멀티미디어 신호를 디지털 방식으로 고정, 휴대, 차량용 수신기에 제공하는 방송 서비스 • 이동 중에도 개인 휴대 정보 단말기(PDA)나 차량용 단말기를 통해 CD, DVD급의 고음질, 고화질 방송을 즐길 수 있음. <DMB 개념도>

  45. DMB(Digital Multimedia Broadcasting)란? • 2004년 3월 위성 DMB사업을 준비해 온 SK 텔레콤의 자회사 TU미디어와 일본의 협력사인 MBCo가 공동으로 DMB용 위성 ‘한별’을 쏘아 올림. <DMB용 위성 한별 (좌) 발사장면, (우) 한별 모형>

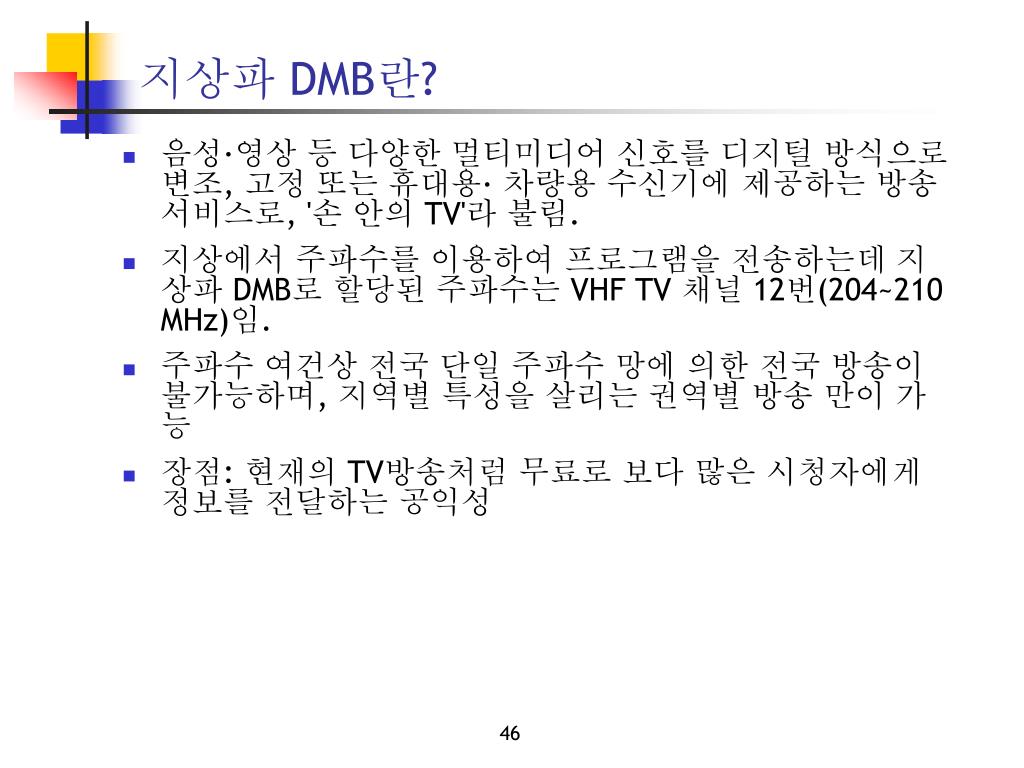

  46. 지상파 DMB란? • 음성·영상 등 다양한 멀티미디어 신호를 디지털 방식으로 변조, 고정 또는 휴대용· 차량용 수신기에 제공하는 방송서비스로, '손 안의 TV'라 불림. • 지상에서 주파수를 이용하여 프로그램을 전송하는데 지상파 DMB로 할당된 주파수는 VHF TV 채널 12번(204~210 MHz)임. • 주파수 여건상 전국 단일 주파수 망에 의한 전국 방송이 불가능하며, 지역별 특성을 살리는 권역별 방송 만이 가능 • 장점: 현재의 TV방송처럼 무료로 보다 많은 시청자에게 정보를 전달하는 공익성

  47. 지상파 DMB란? <지상파 DMB 개념도>

  48. Tip: DAB란? • 지상파를 이용한 DAB(Digital Audio Broadcasting)는 이미 유럽과 미국에서는 일반화된 서비스로, 미국은 인 밴드 온 채널(IBOC: In Band on Channel) 방식을, 유럽은 아웃 오브 밴드(Out of Band) 방식을 표준으로 선택 • 미국식 DAB는 기존의 아날로그 방송을 디지털로 전환해 아날로그 방송과 디지털 방송을 동시에 제공하는 반면, 유럽의 DAB는 신규사업자와 기존 사업자가 새롭게 DAB 시장에 진입하는 신규 서비스 임 • 장점: 저렴한 가격에 다양한 멀티미디어 정보 서비스가 가능하고, 주파수 대역 할당에 따라 이동체 방송용으로도 활용할 수 있으며, 부가적인 데이터 전송 서비스를 통해 새로운 수익원을 창출할 수 있고, 수신기 시장에 새로운 활력소를 제공함으로써 막대한 산업 효과를 거둘 수 있음. <DAB 수신기>

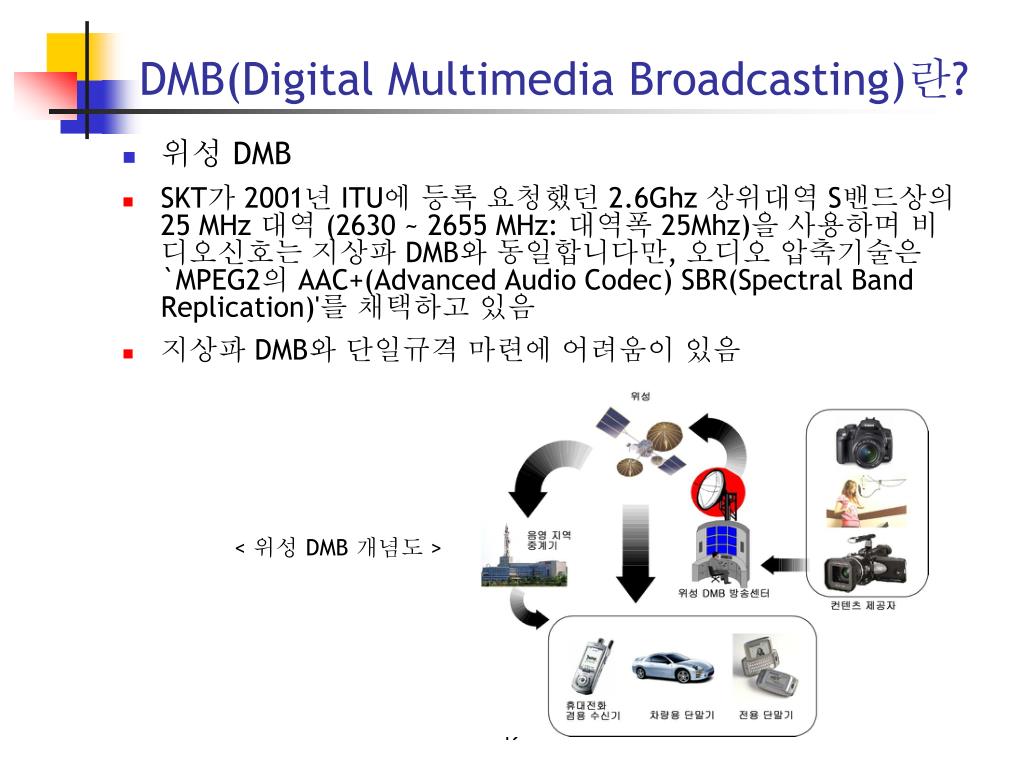

  49. DMB(Digital Multimedia Broadcasting)란? • 위성 DMB • SKT가 2001년 ITU에 등록 요청했던 2.6Ghz 상위대역 S밴드상의 25 MHz 대역 (2630 ~ 2655 MHz: 대역폭 25Mhz)을 사용하며 비디오신호는 지상파 DMB와 동일합니다만, 오디오 압축기술은 `MPEG2의 AAC+(Advanced Audio Codec) SBR(Spectral Band Replication)'를 채택하고 있음 • 지상파 DMB와 단일규격 마련에 어려움이 있음 < 위성 DMB 개념도 >

  50. DMB(Digital Multimedia Broadcasting)란? • 위성 DMB • 지상파 DMB 와 달리 25Mhz대역 안에 비디오 11채널 + 오디오 25채널 + 데이터 3채널이 정해져 있음. <위성 DMB 휴대전화기 >
