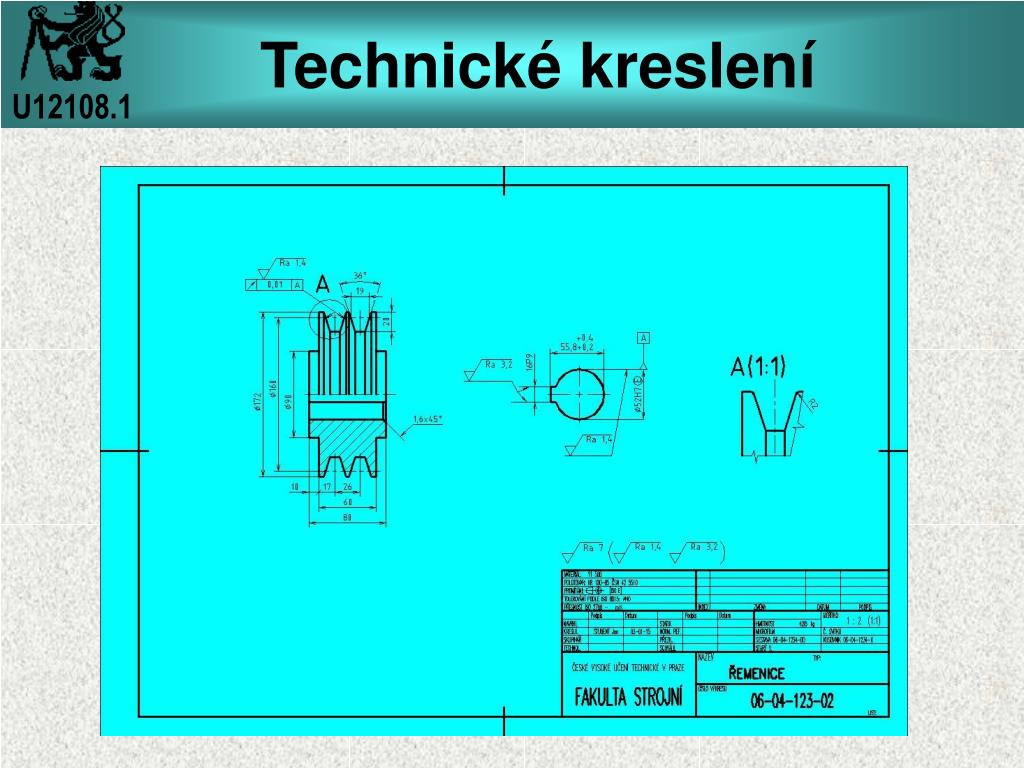

Technické kreslení

1. U12108.1 Technické kreslení

2. Cvičící • Ing. Jaroslav Pospíchal • Jaroslav.Pospichal@fs.cvut.cz • Tel.: 224352410 • Kancelář: Dejvice, blok B2, místnost 344 • Konzultace během semestru: čtvrtek 12.00 – 13.00

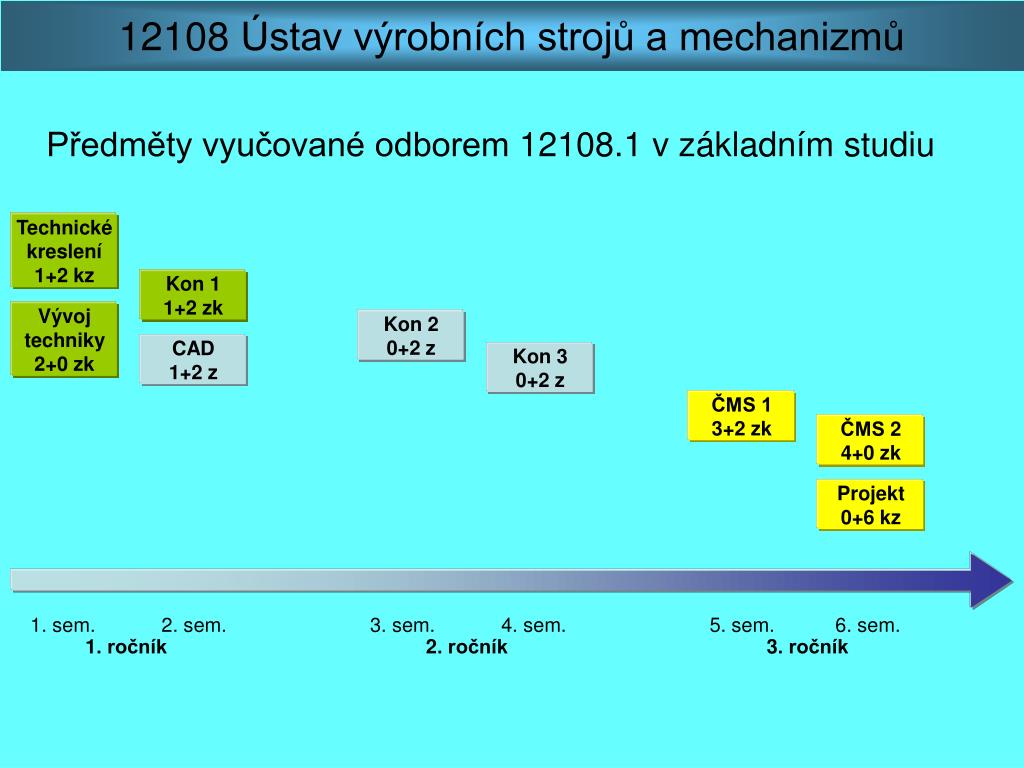

3. 12108 Ústav výrobních strojů a mechanizmů Předměty vyučované odborem 12108.1 v základním studiu Technickékreslení1+2 kz Kon 11+2 zk Vývojtechniky2+0 zk Kon 20+2 z CAD1+2 z Kon 30+2 z ČMS 13+2 zk ČMS 24+0 zk Projekt0+6 kz 1. sem. 2. sem. 3. sem. 4. sem. 5. sem. 6. sem. 1. ročník 2. ročník 3. ročník

4. Absolvování kompletního programu: • Účast na cvičeních • Odevzdání a přijetí všech předepsaných úloh • Úspěšné vykonání závěrečného testu znalostí odpřednášené látky • Uznání zápočtu na podkladě testu • Studenti, mohou požádat o uznání zápočtu z Technického kreslení. Aby jim mohl být zápočet uznán, musí úspěšně absolvovat zápočtový test na počítači, který se bude konat v pátek 26. 10. 2007 ve 14.00 v učebně D360. K zápočtovému testu si studenti přinesou strojnické tabulky a své desky. Student, který bude chtít zápočet uznat musí mít v deskách nakreslenu a schválenu úlohu 1 (vzorový výkres) a 2 součásti z úlohy 2 (modely z krabičky, které mu určí cvičící). Student do doby získání zápočtu musí navštěvovat cvičení a zpracovávat úlohy dle programu cvičení. V případě absolvování zápočtového testu s výsledkem neprospěl (4) bude student dál navštěvovat cvičení. Absolvování testu při uznávání zápočtu se nebude počítat do počtu termínů pro získání zápočtu na konci semestru. U12108.1 Podmínky pro získání zápočtu

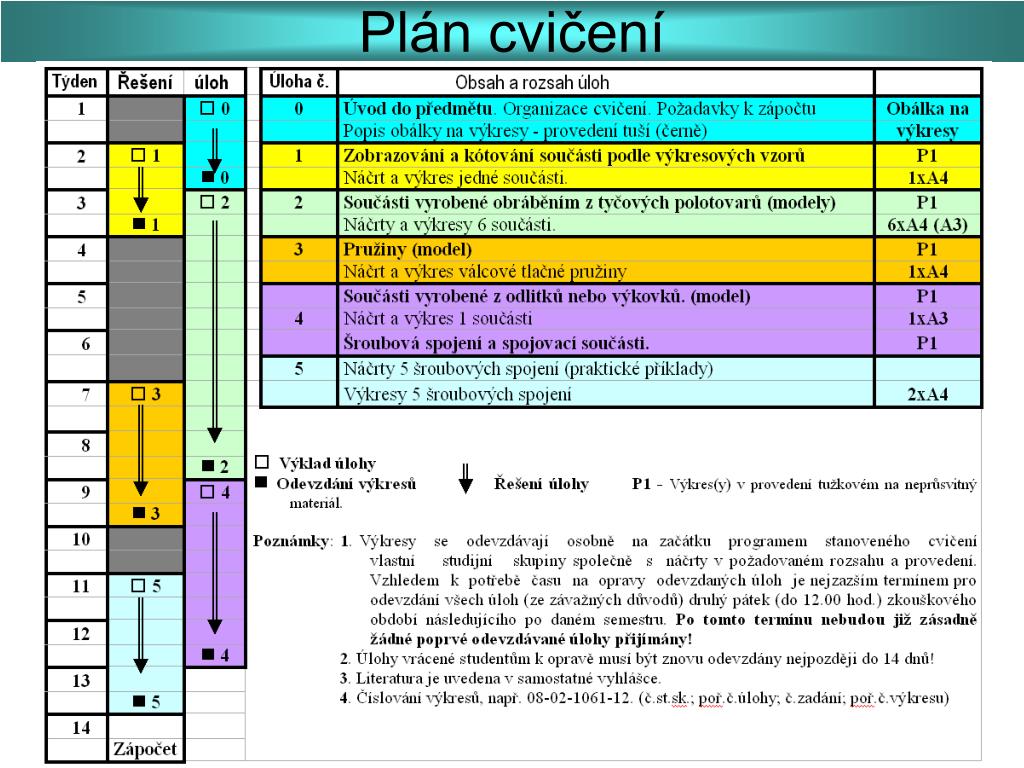

5. Plán cvičení

6. Plán přednášek

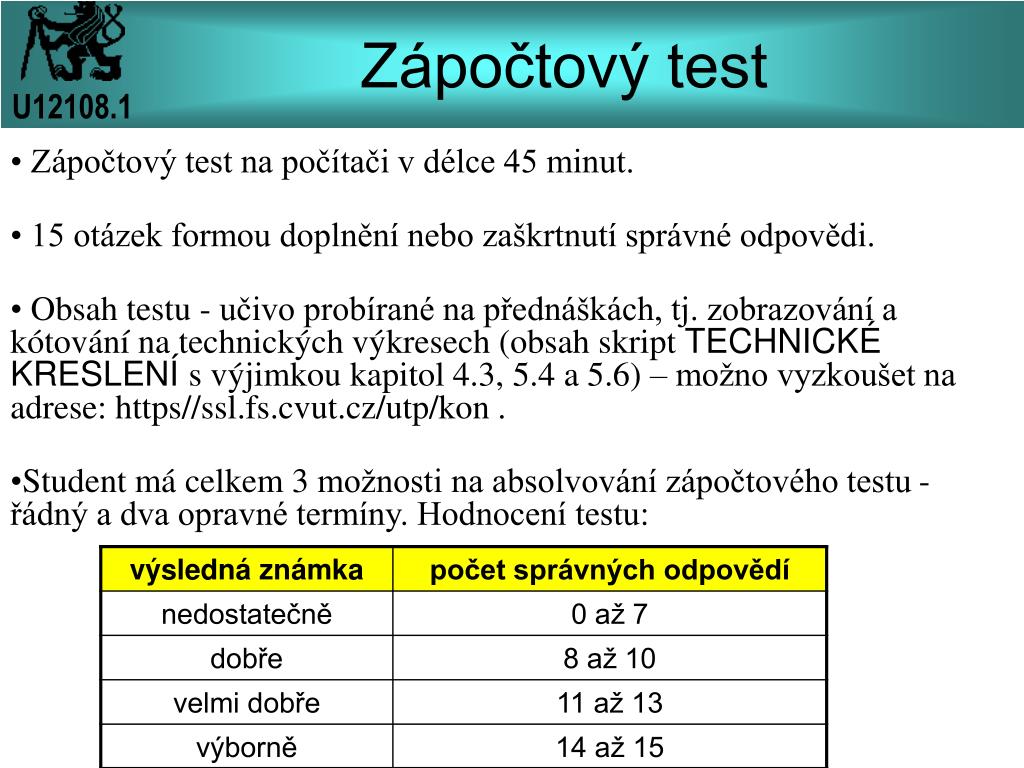

7. U12108.1 • Zápočtový test na počítači v délce 45 minut. • 15 otázek formou doplnění nebo zaškrtnutí správné odpovědi. • Obsah testu - učivo probírané na přednáškách, tj. zobrazování a kótování na technických výkresech (obsah skript TECHNICKÉ KRESLENÍ s výjimkou kapitol 4.3, 5.4 a 5.6) – možno vyzkoušet na adrese: https//ssl.fs.cvut.cz/utp/kon . • Student má celkem 3 možnosti na absolvování zápočtového testu - řádný a dva opravné termíny. Hodnocení testu: Zápočtový test

8. Pomůcky – nutné již na příští hodině • skripta: Pospíchal, J.: TECHNICKÉ KRESLENÍ; ČVUT 2004, nebo 2005 • tabulky:Drastík, F.: Strojnické tabulky pro konstrukci i dílnu Montanex, nebo jiné • http://www.fs.cvut.cz/cz/U2081/

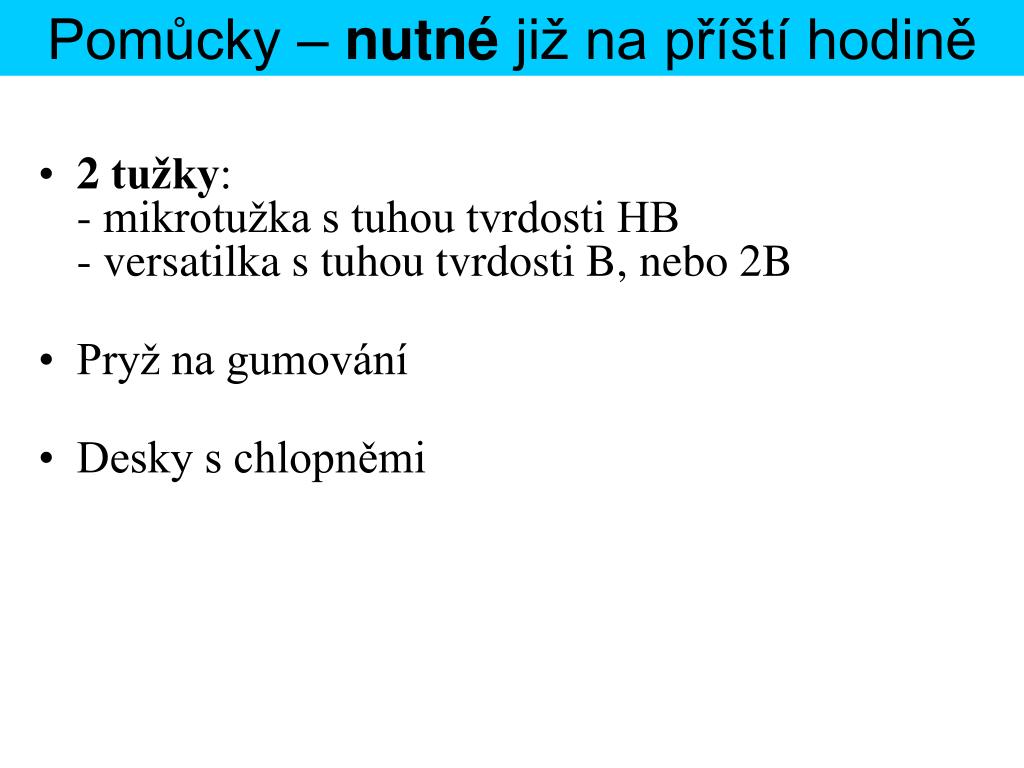

9. Pomůcky – nutné již na příští hodině • 2 tužky:- mikrotužka s tuhou tvrdosti HB- versatilka s tuhou tvrdosti B, nebo 2B • Pryž na gumování • Desky s chlopněmi

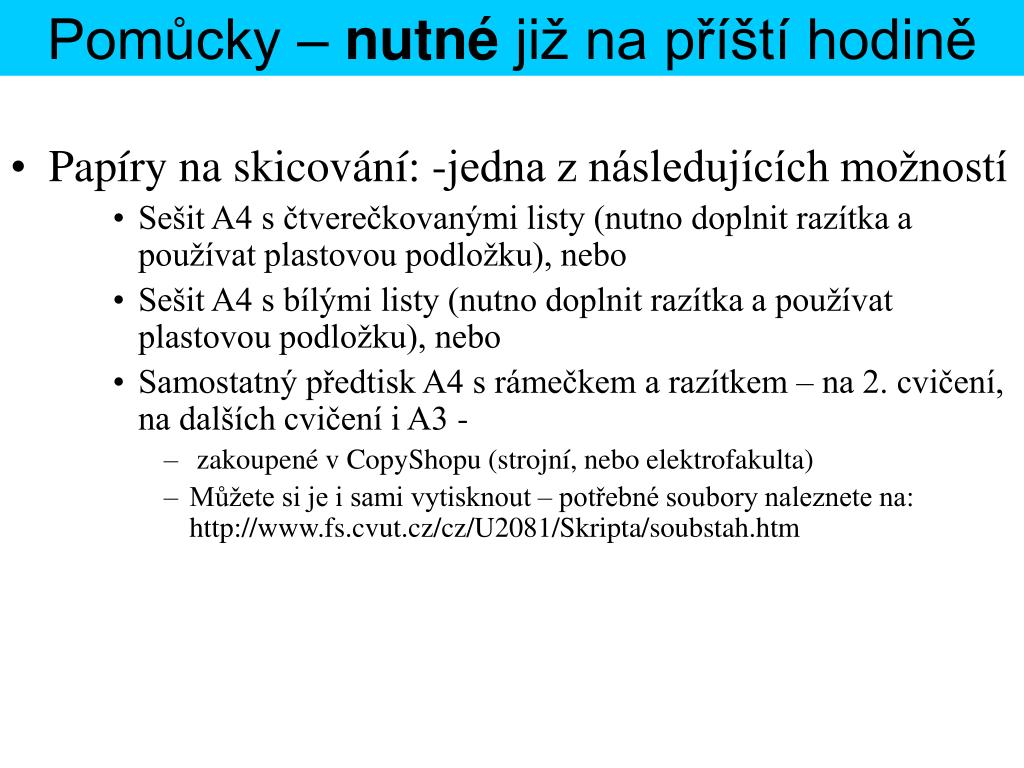

10. Pomůcky – nutné již na příští hodině • Papíry na skicování: -jedna z následujících možností • Sešit A4 s čtverečkovanými listy (nutno doplnit razítka a používat plastovou podložku), nebo • Sešit A4 s bílými listy (nutno doplnit razítka a používat plastovou podložku), nebo • Samostatný předtisk A4 s rámečkem a razítkem – na 2. cvičení, na dalších cvičení i A3 - • zakoupené v CopyShopu (strojní, nebo elektrofakulta) • Můžete si je i sami vytisknout – potřebné soubory naleznete na: http://www.fs.cvut.cz/cz/U2081/Skripta/soubstah.htm

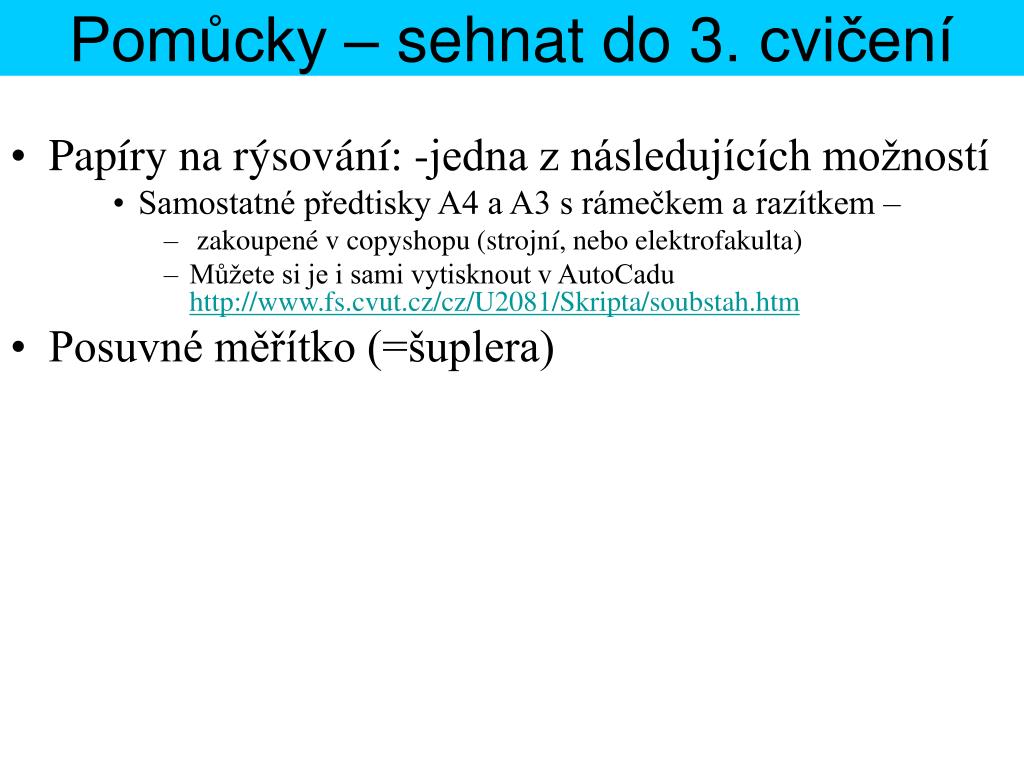

11. Pomůcky – sehnat do 3. cvičení • Papíry na rýsování: -jedna z následujících možností • Samostatné předtisky A4 a A3 s rámečkem a razítkem – • zakoupené v copyshopu (strojní, nebo elektrofakulta) • Můžete si je i sami vytisknout v AutoCadu http://www.fs.cvut.cz/cz/U2081/Skripta/soubstah.htm • Posuvné měřítko (=šuplera)

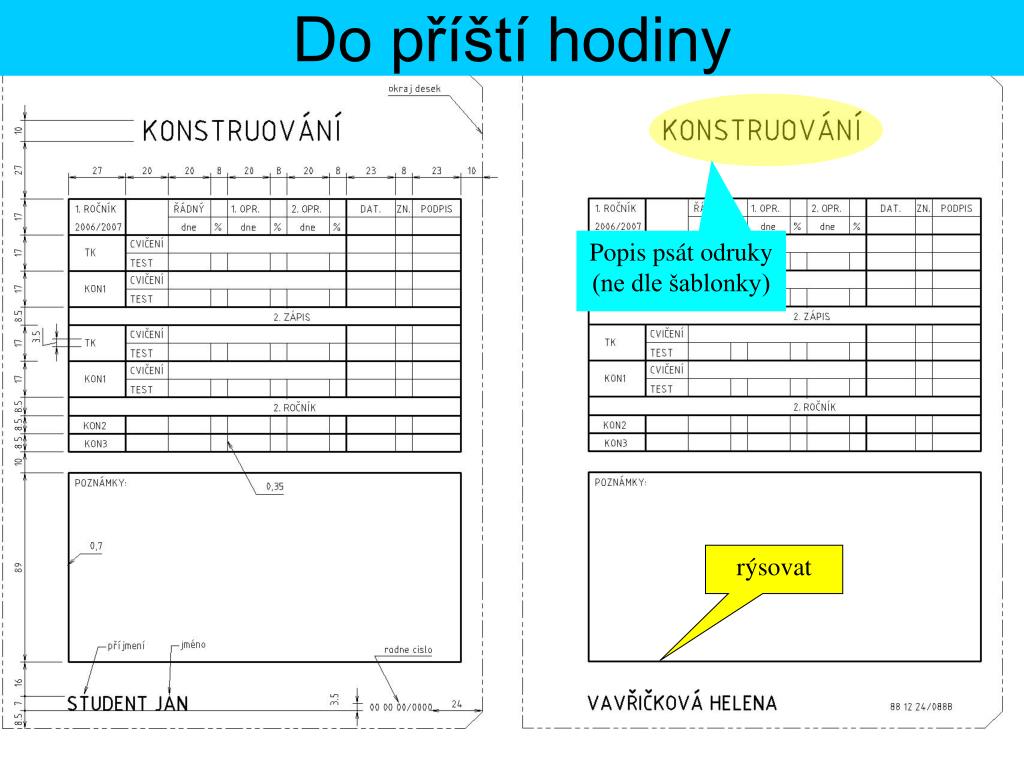

12. Do příští hodiny Popis psát odruky (ne dle šablonky) rýsovat

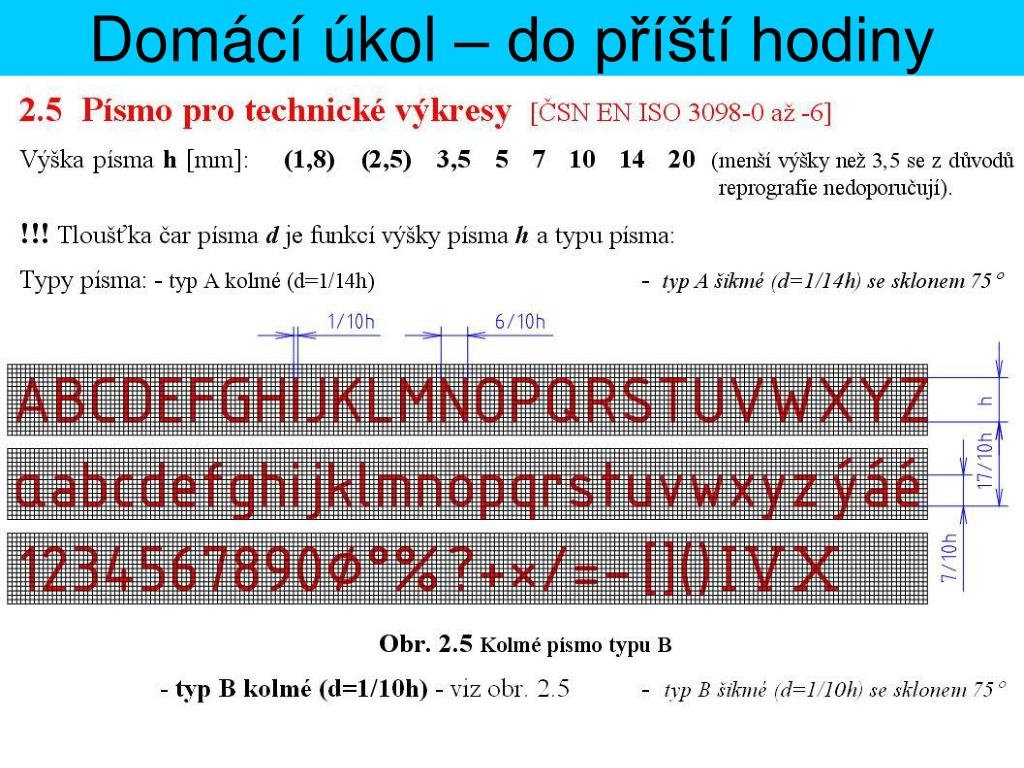

13. Domácí úkol – do příští hodiny
