  1. Les thyristors

  2. Le SCR • Dispositif à 4 blocs (PNPN) • Si on polarise le NPN en fournissant un courant à la Gate, le NPN conduit. Le courant Ic du NPN = Ib du PNP, cela polarise le PNP, le PNP conduit, son collecteurfournit un courant de base Ic au NPN. • Le SCR estdéclenché et on peutenlever le courant de Gate. • Une impulsion positive sur la gate suffit à déclencher le SCR.

  3. Arrêt du SCR • Pour l’arrêter, soit Iscr diminue en bas d’un certain courant (le courant de maintien Ih) • Ih = I max SCR /1000 (ou 500) • Oubien on inverse la tension aux bornes du SCR (cathode plus positive quel’anode, diode polarisée en inverse)

  4. Déclenchement • Pulse positifou tension positive sur la Gate • Fournir un Igsuffisant (Ig pour gate sensible < 1 mA, Ig pour gate peu sensible 30 mA et plus) • Duréesuffisante (10 usec)

  5. Déclenchementindésirable • Lorsque la tension aux bornes du SCR dépasse la tension de blocage (surveiller le courant car P dissipée = VI !) • Lorsque la tension aux bornes du SCR varietroprapidement, la tension de blocage du SCR diminue et le SCR peutêtredéclenché

  6. Situation à éviter • Si la tension aux bornes du SCR est inverse (cathode plus positive quel’anode) ET quecette tension dépasse V claquage, le SCR se comportecommeune diode Zenermais avec Vz = V claquage, doncexemple : P=VI = 100 X 3 = 300 W -> éclatement du SCR

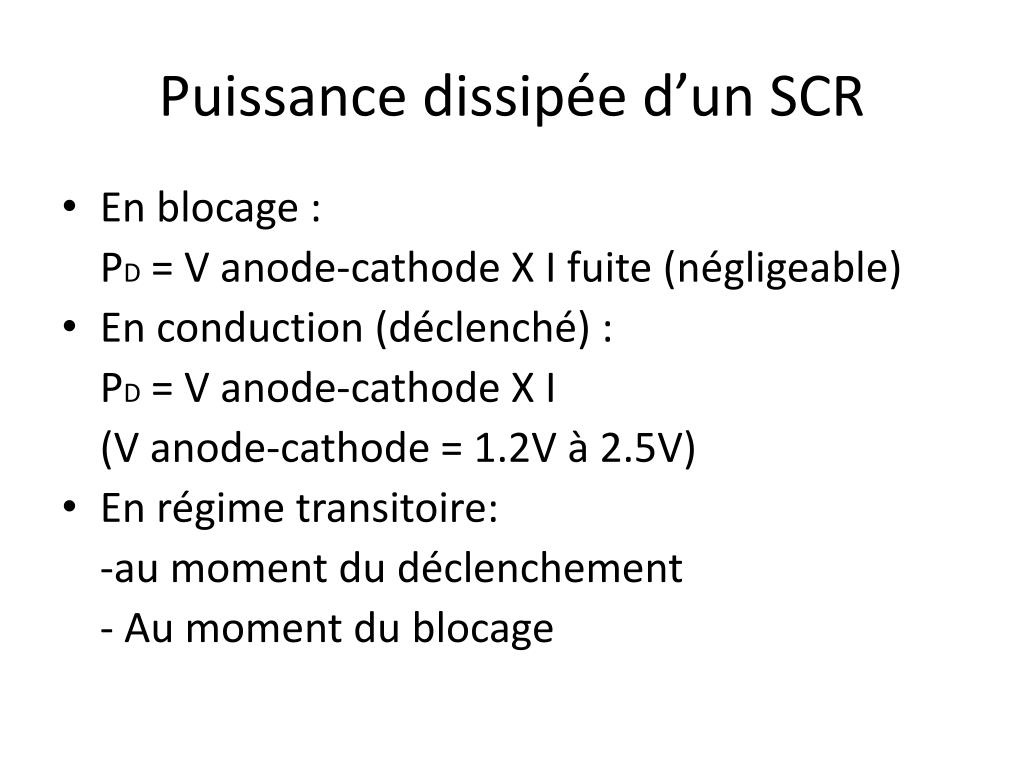

  7. Puissance dissipée d’un SCR • En blocage : PD = V anode-cathode X I fuite (négligeable) • En conduction (déclenché) : PD = V anode-cathode X I (V anode-cathode = 1.2V à 2.5V) • En régimetransitoire: -au moment du déclenchement - Au moment du blocage

  8. Le TRIAC • Déclenchement avec des pulses de tensions + ou – • Polarité du courant principal: MT2 > MT1 ou MT2 < MT1 • Polarité de la Gate: G > MT1 ou G < MT1 • Peutêtredéclenché de 4 façons, soitpolarité de la gate vspolarité de VSCR = ++, +-, -+ ou – • Certaines de cesfaçonssont plus sensiblesqued’autres et la vitesse de déclenchementvarie pour chacund’entreeux. • On préfère utiliser la même tension queVSCR (1)oubienune tension positive • On alimente la gate par rapport à MT2 dans le premier cas (1)+

  9. Circuits de déclenchement d’un thyristor • Pour un SCR : - par une résistance connectée à la tension de gachette positive (pulse) • Pour un triac : - par une résistance variable connectée à la tension MT2 - par une résistance connectée à un circuit logique commandant un optocoupleur

  10. L’opto-coupleur • Circuit électro-optique commandant un transistor ou un thyristor (DEL éclairant la base du transistor ou la gachette du thyristor). • Avantages: - permetd’isolerélectriquement la source de tension AC du circuit DC qui le commande (pas les mêmes masses) - réduit le bruit électromagnétiquedans le circuit logique - moinscoûteux et plus rapidequ’unrelais
