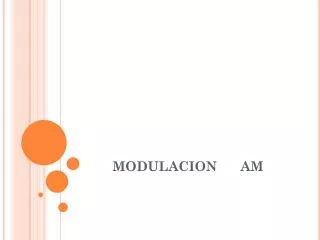

MODULACION AM

MODULACION AM. ¿QUE ES MODULACIÓN?. Proceso de transformar información de su forma original a una forma mas adecuada para la transmisión. MODULACIÓN DE AMPLITUD (AM).

ivi
Download Presentation

MODULACION AM

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. MODULACION AM

  2. ¿QUE ES MODULACIÓN? • Proceso de transformar información de su forma original a una forma mas adecuada para la transmisión

  3. MODULACIÓN DE AMPLITUD (AM) • Proceso de cambiar la amplitud de una portadora de frecuencia relativamente alta, de acuerdo con la amplitud de la señal modulante (información). • La banda de radiodifusión comercial AM abarca desde 535 a 1605 KHz.

  4. RADIODIFUSION COMERCIAL DE TV • La radiodifusión comercial de tv se divide en tres bandas (dos de VHF y una de UHF). • Los canales de la banda 1 entre 2 y 6 (54 a 88 MHz), los canales de banda alta de VHF son entre 7 MHz) y los canales de UHF son entre 14 a 83 (470 a 890 MHZ).

  5. RADIODIFUSION COMERCIAL DE TV • La modulación de amplitud también se usa para las comunicaciones de radio móvil de dos sentidos tal como una radio de banda civil (CB) (26.965 a 27.405 MHz)

  6. VENTAJAS Y DESVENTAJAS DE LA MODULACION AM • VENTAJAS: La onda de AM tiene sustanciales ventajas frente a otros medios, ya que es capaz de ofrecer educación, información y entretenimiento. Una oferta indispensable en aquellas zonas en donde no existen servicios locales.

  7. VENTAJAS Y DESVENTAJAS DE LA MODULACION AM • DESVENTAJAS: La desventaja principal de la modulación de amplitud estriba en que la afectan fácilmente diversos fenómenos atmosféricos (estática), señales electrónicas con frecuencias parecidas y las interferencias ocasionadas por los aparatos eléctricos tales como mo­tores y generadores.

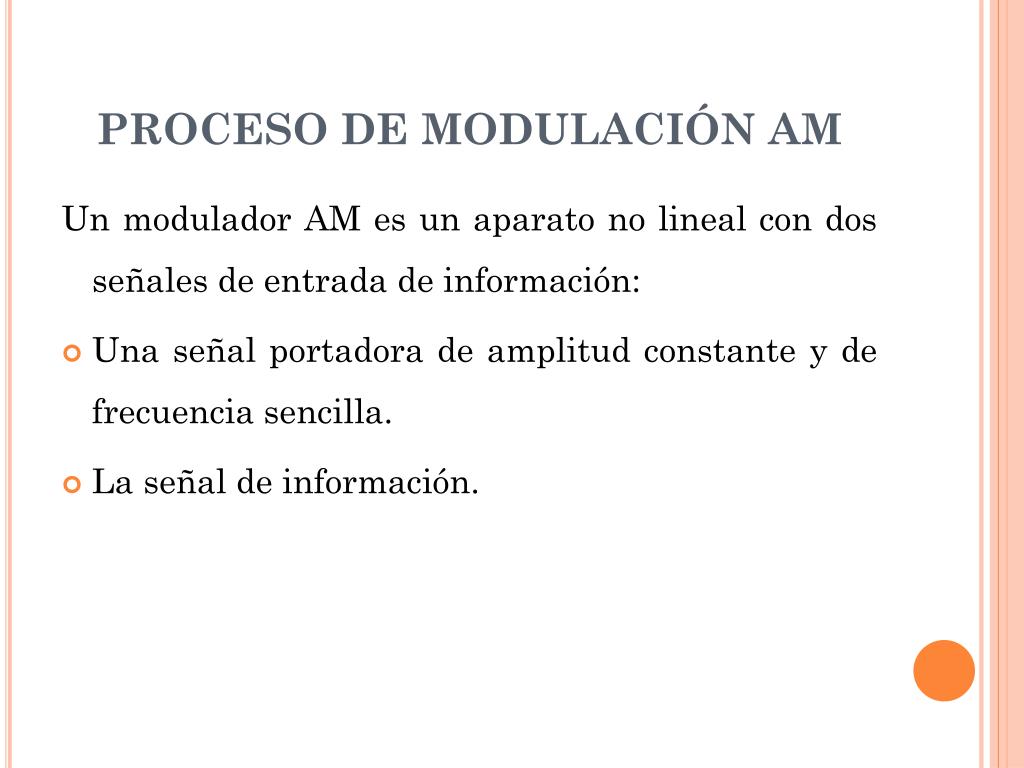

  8. PROCESO DE MODULACIÓN AM Un modulador AM es un aparato no lineal con dos señales de entrada de información: • Una señal portadora de amplitud constante y de frecuencia sencilla. • La señal de información.

  9. PROCESO DE MODULACIÓN AM • Como muestra la figura, la señal generada por el transmisor (portadora) es mezclada con la señal de audio que se desea emitir haciendo variar la amplitud de las ondas de la portadora (eje vertical de la grafica) mientras la frecuencia de ciclos se mantiene constante (eje horizontal).

  10. PROCESO DE MODULACIÓN AM • La señal eléctrica moduladora, al “subirse” en la portadora de alta frecuencia, le hace variar su amplitud, es decir, transforma la onda portadora en sentido vertical

  11. EMISIÓN DE INFORMACIÓN CON MODULACIÓN AM

  12. TIPOS DE MODULACION AM • Modulación en amplitud en doble banda lateral (MA-DBL).   • Modulación en doble banda lateral con portadora suprimida. (MA-DBL-PS). • Modulación de amplitud en banda lateral residual (MA-BLR).

  13. La modulación en amplitud en doble banda lateral (MA-DBL). • La amplitud de la portadora va a variar al ser modulada por una onda que lleva la información que queremos transmitir.

  14. La modulación en doble banda lateral con portadora suprimida. (MA-DBL-PS). • La banda lateral inferior transmite la misma información que la superior por lo que podemos suprimir una de las bandas sin que se pierda nada de información y reduciendo el ancho de banda a la mitad, pudiéndose así transmitir el doble de señales independientes por un canal de ancho de banda fijo.

  15. Modulación de amplitud en banda lateral residual (MA-BLR). • Este tipo de modulación se emplea para señales moduladas de banda ancha, como las de la televisión, en las que el ancho de banda puede ser superior a los 5,5 MHz. • Consiste en transmitir parte de una de las bandas laterales, es decir, sólo lo que se considera parte residual, y transmitir la otra banda lateral completa.

  16. APLICACIÓN DE MODULACION AM • Una señal de T.V. se compone de señales de audio y video. Estas señales se envían de formas conjuntas y moduladas de distinta manera. La señal de audio se modula en FM y la de video AM.

  17. APLICACIÓN DE MODULACION AM • Refiriéndonos a los dos tipos de modulación, diremos que la modulación AM se ve afectada mucho mas por el ruido que la FM. Por lo que en la nueva TV digital se modula audio y video en FM

  18. INTEGRANTES • ALICIA FERNÁNDEZ • CAROLINA NARANJO • ADRIANA ORTIZ
