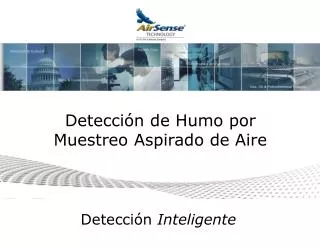

  1. Detección de Humo por Muestreo Aspirado de Aire Detección Inteligente

  2. AGENDA • Breve Introducción de la Tecnología • Diferenciadores Clave • Repaso de aplicaciones • Línea de Productos • Comparación Competitiva • Usuarios Globales

  3. Detector de Humo por Aspiración de Aire DETECCION DE HUMO POR ASPIRACION • Muestreo Continuo de aire • Red de conductos de muestreo protegen el área • El aire pasa a través de la cámara central de detección Detecta significativamente adelantado en comparación de otras tecnologías

  4. Tubos deentrada Salida Air Plenum Sensores deFlujo Programador LCD Ventilador deAspiración Filtro de Air Cámara de Detección Pantalla Grafica Laser COMPONENTES DEL DETECTOR

  5. COMPONENTES DEL DETECTOR 1. De todo el aire atraído al detector… 3. El restante 95% es extraído por el puerto de desechos 2. Solo ~5% entra a la cámara vía el filtro El Puerto de desechos patentizado incrementa la vida del filtro

  6. DENTRO DE LA CAMARA DE DETECCION Laser • Un poderoso Laser es dirigido a través de una apertura al reflector especial • Productos de combustión causan la diseminación de luz en el reflector • El reflector entonces enfoca en un solo foto-receptor • El aire limpio prácticamente no produce diseminación de luz, mientras que partículas entre 0.003μ a 10μ incrementan la diseminación • La cantidad de luz recibida es proporcional al tamaño del incendio • Amplio rango de sensibilidad 0.00046 a 7.62% Obs/foot Cámara Patentizada de diseminación frontal de Luz Sensible a la densidad de contaminantes y no al numero de partículas Receptor de Luz Filtro

  7. BENEFICIOS DE MUESTREO DE AIRE Con Relación a otras Tecnologías de Detección

  8. BENEFICIOS DEMOSTRADOS DE MUESTRO DE AIRE Detección Activa vs. Pasiva Detección Incipiente  Aviso temprano Conducto económico de plástico vs. Tubería, alambraje, cajas de empalmes, detectores & bases Posible ahorro en costo de instalación Fácil Acceso y Mantenimiento

  9. Muestreo de aire vs. Detección puntual Prueba AT&T El ASD respondió a todas las pruebas y la respuesta fue lo suficientemente temprano como para prevenir interrupciones de servicios tal como definido por AT&T • Combustibles: PVC, LDPE & Papel • Flujo de Aire : HVAC on & off Reporte de FCC • Detectores puntuales de techo no responden lo suficientemente rápido para prever interrupciones de servicio • Un incendio de cualquier tamaño causaría mayores daños que en años anteriores • 90-95% del daño en un incendio no es causado por los efectos termales sino, ¡por el humo! • La detección por muestro de aire va a prevenir interrupciones de servicio

  10. RESUMEN...ASD vs. Detectores Puntuales Detector Puntual Detector de Aspiración Ion: 1.20% / ft Foto: 3.25% / ft 0.00046 to 7.62% / ft Protección de Vida Protección de Inmueble Evacuación de Ocupantes Investigación del Problema Humo por el Incendio Partículas Antes del Incendio Respuesta por Bomberos Respuesta por Mantenimiento Protege la vida Prevé la interrupción del Negocio

  11. DIFERENCIAS CLAVE vs. Otros Detectores de Aspiración

  12. Inteligencia Artificial Perceptiva CLASSIFIRE™ SENSITIVIDAD RELATIVA vs. FIJA

  13. SENSIBILIDAD FIJA DISPERSION DE MASA 3. Según el entorno varié normalmente, el detector esta propenso a falsas alarmas si los niveles ambientales se acercan o sobrepasan los limites FIJOS establecidos 1. El instalador selecciona el punto de sensibilidad FIJA basado en conocimiento histórico o auto-setup. 4. Con el tiempo, con el coeficiente de carga en el filtro o cambios en el medio ambiente, un tendencia de reducción de humo ambiental puede resultar en que el detector sea menos y menos sensible! 2. Verdadera sensibilidad (Cambio entre niveles ambientales y de alarma) varia debido a puntos fijos de alarma Densidad del humo % obscurecido / ft 0 a 2 Semanas 1 Mes 1 Año Tiempo

  14. SENSITIVIDAD RELATIVA ‘CLASSIFIRE’ 1. En los 15 minutos iníciales el proceso FastLearn™ provee un ‘punto de partida’ 3. ClassiFire entonces mantiene esa sensibilidad, a pesar de cambios en condiciones del medio ambiente 2. Durante las primeras 24 hrs, ClassiFire incrementa la sensibilidad Verdadera hasta llegar al mejor punto ‘seguro’ Densidad del humo % obscurecido / ft 15 Minutos 1st 24 Horas 1 Mes 1 Año Tiempo

  15. INTELIGENCIA ARTIFICIAL – CLASSIFIRE • Proceso Patentizado • Completamente automático • El requiere conocimiento especial de aéreas de peligro de parte del instalador • El detector se configura a si mismo para optimizar la sensibilidad en prácticamente cualquier medio ambiente • El detector no requiere ninguna atención luego de la instalación • Continuamente mantiene la calibración Relativa • Compensa el ajuste por degradación del filtro

  16. Filtro fibroso obstruido COMPENSACION DE DEGRADACION DE FILTRO • Obstrucción de filtro con el tiempo • Cuando el filtro se obstruye • Las partículas de aire pasan por la membrana con dificultad • En cierto punto, ya las partículas no pueden pasar mas • Así que no se genera una falla por “poco” flujo • y, no hay una caída significante de presión a través del filtro • Sin embargo, la sensibilidad del detector se ajusta cuando las partículas de humo no pueden pasar ClassiFire detecta esta degradación y automáticamente incrementa la sensibilidad del detector para compensar

  17. LDD Laser Dust Discrimination

  18. Un algoritmo revolucionario permite el uso en ambientes polvorientos DISCRIMINACION DE POLVO LASER(LDD) La señal laser revela una salida fija debido al humo y picos debido a las partículas de polvo Los picos son electrónicamente eliminados de la señal del detector La salida constante restante representa la densidad de humo Alarmas indeseadas son reducidas o eliminadas

  19. Tecnología superior – Sensibilidad Relativa ClassiFire & LDD Discriminación de Polvo permiten la detección de humo bajo las mas extremas condiciones

  20. Aplicaciones (Usos)

  21. FACTORES DE APLICACIÓN • De misión crítica – requiere detección muy temprana • Alto flujo de aire presente • Detección oculta es requerida • Aéreas sujetas a estratificación • Acceso de mantenimiento es impráctico • Medio ambiente hostil

  22. misión crítica / AVISO TEMPRANO • Activos de gran valor • Gabinetes de computadora • Cuartos de Computadoras • Facilidades de Telecomunicación • Semiconductores • Museos

  23. AMBIENTES CON VENTILACION DE ALTO FLUJO • Entornos con equipo de ambientación con Altas Corrientes Aire • El humo frio de incendios incipientes no tienen el coeficiente de bullaje para elevarse al techo y ser captado por detectores puntuales de humo • Data Centers • Telecomunicaciones • Cuartos Estériles

  24. Arquitectura Estética Potencial de vandalismo Edificaciones Patrimoniales Catedrales, museos Residencial de Alto Nivel Centros correccionales y celdas DETECCION OCULTA

  25. ESPACIOS AMPLIOS • Atrios • Almacenes • Vestíbulos de Hotel • Hangares • Terminales Aereos

  26. ENTORNOS CON TEMPERATURA Y HUMEDAD • Congeladores (baja temp) • Aéreas de confección de comidas (humedad) • Aéreas para secado de Textiles (humedad • Plantas de Tabaco(corrosiva)

  27. ENTORNOS POLVORIENTOS EXTREMOS • Aéreas de Textiles • Molinos • Reciclaje de Madera • Centros de Reciclaje • Túneles del Metro • Transportadores de carbón • Fabricas de Papel

  28. ENTORNOS POLVORIENTOS EXTREMOS

  29. LINEA SE PRODUCTOS Detectores & Accesorios

  30. CARACTERISTICAS CLAVES – Todos los Modelos • Evaluación por medio de diseminación frontal laser de partículas y masa • Rango de sensibilidad de partículas: 0.003μ a 10μ • Rango de sensibilidad: 0.00046 a 7.62% obscurecido / pies • Cuatro umbrales programables: Aux, Pre-Alarm, Fire-1 & -2 • ClassiFire® Perceptive Artificial IntelligenceSystem

  31. CARACTERISTICAS CLAVES – Todos los Modelos • Tecnología doble, Discriminación de Polvo y eliminación Laser • Red incluida RS-485, suportas 127 detectores per lazo • Red incluida RS-232 para interface directo de PC • Sensores supervisados de fallas de alto / bajo flujo • Filtro desechable supervisado • Operan con 24 VDC de entrada; o 120/240 VAC (Con Fuente de poder opcional)

  32. CARACTERISTICAS – StratosHSSD • Aplicaciones medianas a grandes • Opciones de pantalla • LCD • Modulo de Comando Integrado • Pantalla LED solamente • Cajón tipo IP-50 con opciones • Metal resistente • Plástico liviano • Relés tipo 500 mA @ 30 VDC, 4 Fuego + 1 Falla • 3 entradas remotas programables

  33. CARACTERISTICAS – MICRA 100 • Aplicaciones pequeñas a medianas • LED’s de estado integrados • Carcasa robusta de Acero • Estación de acoplamiento simplifica la instalación y remoción • Relés tipo 500 mA @ 30 VDC 1 Fuego + 1 Falla • Tarjeta opcional de entradas / relés • 5 relés • 3 Entradas programables para control remoto

  34. CARACTERISTICAS – MICRA 25 • Aplicaciones pequeñas y discretas • LED’s de estado integrados • Carcasa robusta de Acero • Estación de acoplamiento simplifica la instalación y remoción • Relés tipo 500 mA @ 30 VDC 1 Fuego + 1 Falla • Tarjeta opcional de entradas / relés • 5 relés • 3 Entradas programables para control remoto

  35. MODULO DE COMANDO DE RED • Centraliza el control /reporte / programación de hasta 127 detectores (Cualquier modelo) en red Stratos HSSD Micra 100 Micra 25 RDU RS-485 al BMS Stratos HSSD Command Module StratosHSSD CM or

  36. ACESORIOS RDU (Remote Display Unit) Tubos y accesorios en ABS rojo & PVC anaranjado Puertos de Muestreo

  37. PAQUETES DE SOFTWARE Diseño, Configuración y Monitorización

  38. PipeCAD • Herramienta de Modelaje y Validación de Tubería • Entorno grafico simple; No requiere entradas complejas de texto • Importa .dxf estructurales • Vista seleccionable entre 3D isométrico o plano 2D. • Creación automática de Lista de Materiales (BOM) • Integración directa con simulador NIST (Fire Dynamics Simulator - FDS) permite la modelación del tiempo de respuesta del sistema

  39. REMOTE SYSTEM CONFIGURATION • Software gratuito • Herramienta de configuración y búsqueda de fallas • Ensena, salva e imprime informes históricos de eventos e información estadística

  40. SenseNET™ • Sistema Grafico de Manejo • Importa AutoCAD, JPG, BMP, etc. • View real-time detector status • Alertas automáticas de alarma por email/texto • Registra todos los eventos en tiempo real • Detecta los dispositivos conectados para rápida configuración • Sonidos de eventos definibles por el usuario para condiciones de alarmas y fallas • Muestra mapas con instrucciones específicas • 4 Noveles de protección por contraseña • Diagnósticos de sistema completo Maneja y configura centralmente hasta 16 lazos con 127 detectores cada uno

  41. SenseNET™

  42. Gracias !!
