Algorithmes d’ordonnancement temps réel


Temps r el

Temps réel

  • « Un système Temps Réel est un système d'informations dont les corrections ne dépendent pas uniquement du résultat logique des algorithmes mais aussi de l'instant où ces résultats ont été produits » [1]

  • adaptation aux événements externes

  • Fonctionnement au contenu sans réduire le débit

  • Temps de calcul connus et modélisables pour permettre l'analyse de la réactivité.


Probl me solution

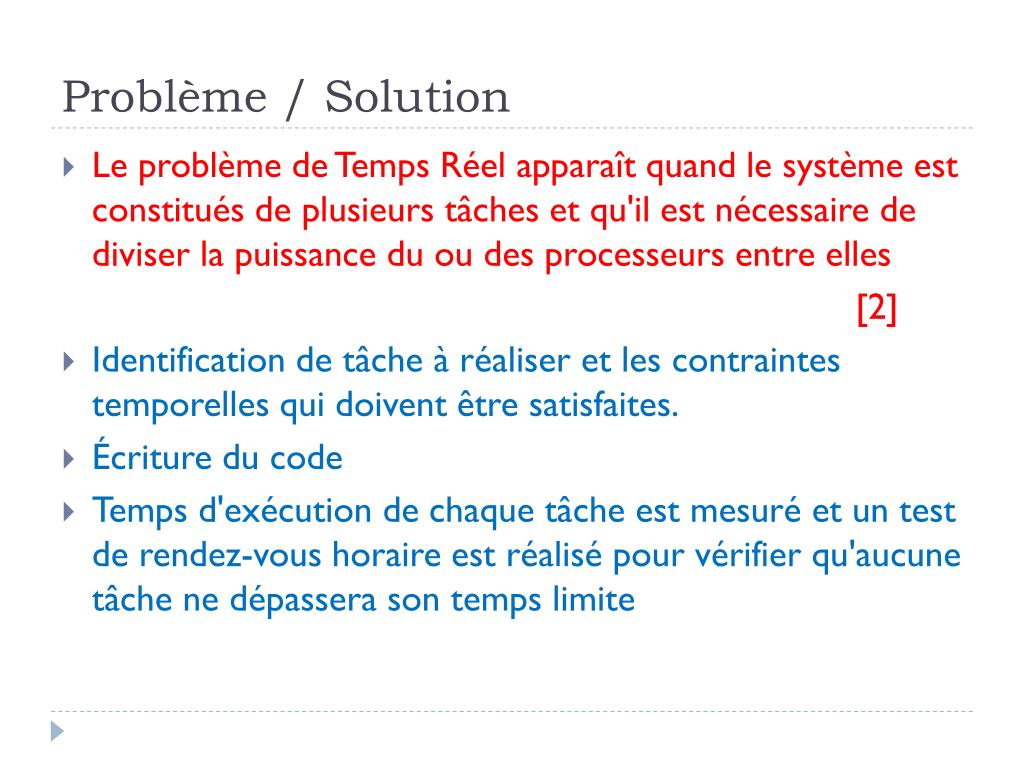

Problème / Solution

  • Le problème de Temps Réel apparaît quand le système est constitués de plusieurs tâches et qu'il est nécessaire de diviser la puissance du ou des processeurs entre elles

    [2]

  • Identification de tâche à réaliser et les contraintes temporelles qui doivent être satisfaites.

  • Écriture du code

  • Temps d'exécution de chaque tâche est mesuré et un test de rendez-vous horaire est réalisé pour vérifier qu'aucune tâche ne dépassera son temps limite


T ches

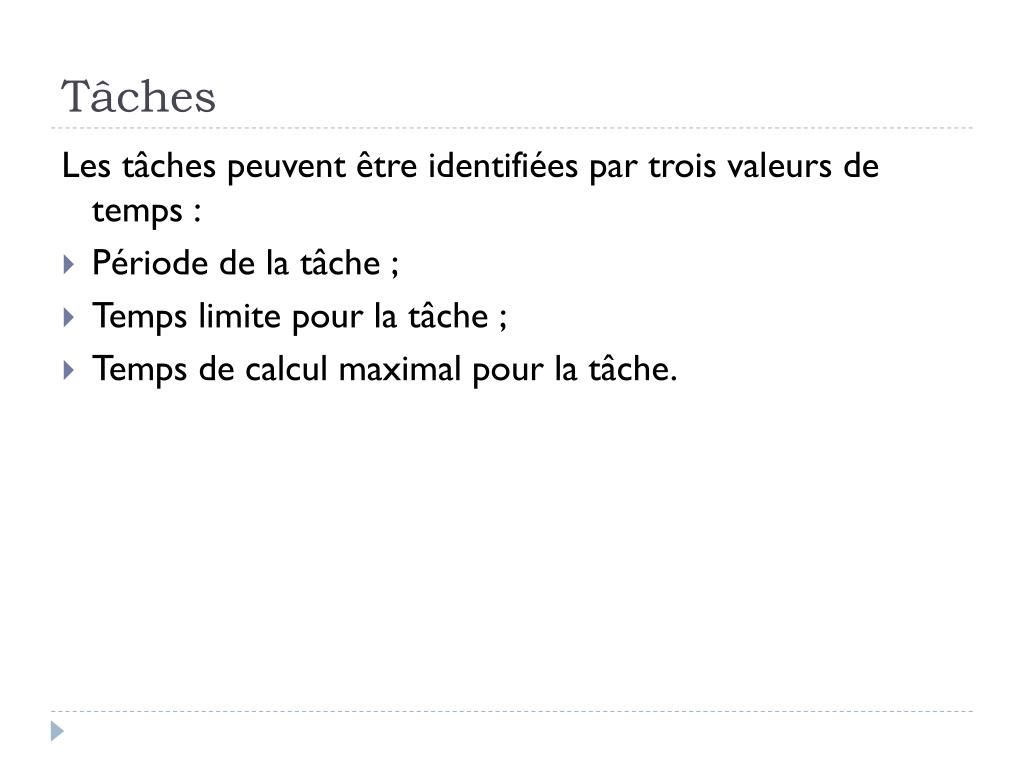

Tâches

Les tâches peuvent être identifiées par trois valeurs de temps :

  • Période de la tâche ;

  • Temps limite pour la tâche ;

  • Temps de calcul maximal pour la tâche.


Crit res des t ches

Critères des tâches

Arrivées des tâches " Périodiques : arrivée à intervalles réguliers (Pi)

• Date d’activation initiale, offset Oi

• Si pour tout i,jOi=Oj, tâches synchrones

• Si Di = Pi, tâche à échéance sur requête

• Hyper période: cycle d’ordonnancement: intervalle [0,PPCM(Pi)] pour tâches synchrones, [min(Oi), max(Oi,Oj+Dj) + 2 * PPCM(Pi)] sinon " Sporadiques : on connaît une borne minimale sur l’intervalle entre deux arrivées

• Apériodiques : tout ce qui ne rentre pas dans les deux catégories précédentes

• Synchronisations (donc blocages potentiels)

• Ressources partagées

• Précédences


Algorithmes d ordonnancement temps r el

  • R – le moment de la première requête d’exécution de la tâche,

  • C – la durée d’exécution maximale de la tâche, quand elle dispose du processeur pour elle seule (le coût d’exécution),

  • D– le délai critique acceptable pour l’exécution de la tâche (l’échéance),

  • P – la période, s’il s’agit d’une tâche périodique. [2]


Ordonnancements

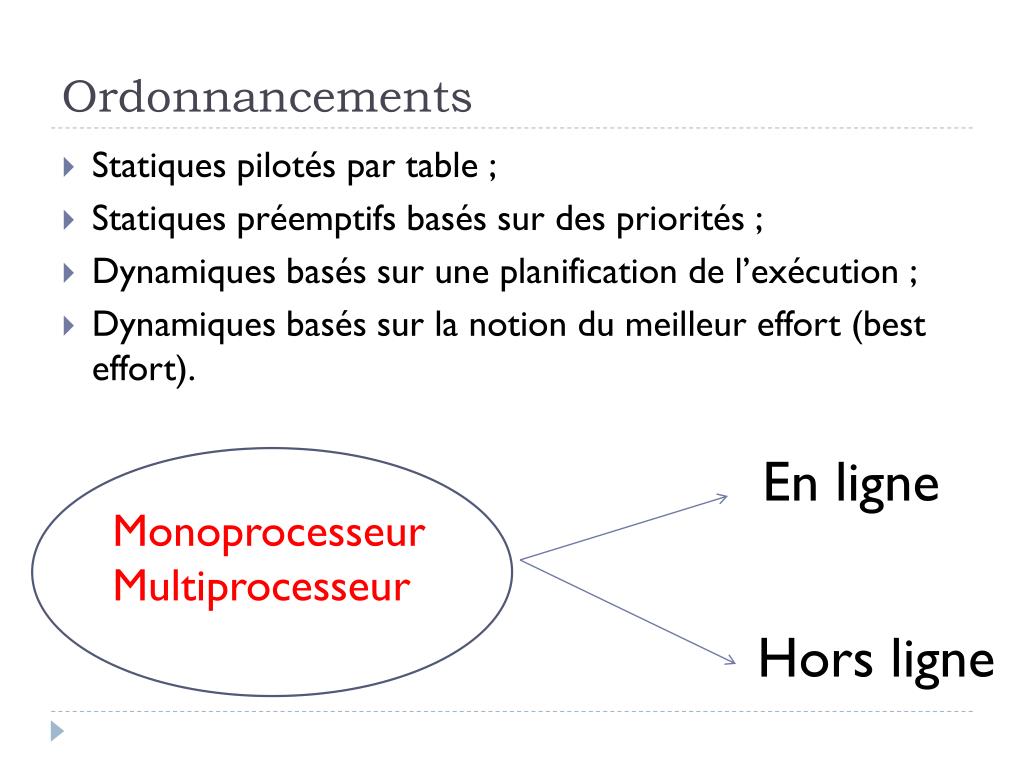

Ordonnancements

  • Statiques pilotés par table ;

  • Statiques préemptifs basés sur des priorités ;

  • Dynamiques basés sur une planification de l’exécution ;

  • Dynamiques basés sur la notion du meilleur effort (best effort).

En ligne

Monoprocesseur

Multiprocesseur

Hors ligne


Algorithmes d ordonnancement temps r el

• L’ordonnancement par priorités statiques :

  • Premier arrivé, premier servi (First-Come, First-Served – FCFS) où toutes les tâches ont la même priorité ;

  • le tour de rôle ou tourniquet (Round Robin – RR) ;

  • monotone par fréquences (Rate-Monotonic – RM) ;

  • monotone par échéances (« Invers Deadline » - ID, ou « Deadline Monotonic » -DM)

    • L’ordonnancement par priorités dynamiques :

  • Earliest Deadline First – EDF ;

  • Least Slack Scheduling – LLS, ou Least Laxity First – LLF, ou Shortest Slack Time – SST.


Processus de r solution d un probl me d ordonnancement

Processus de résolution d’un problème d’ordonnancement


Rate monotonic

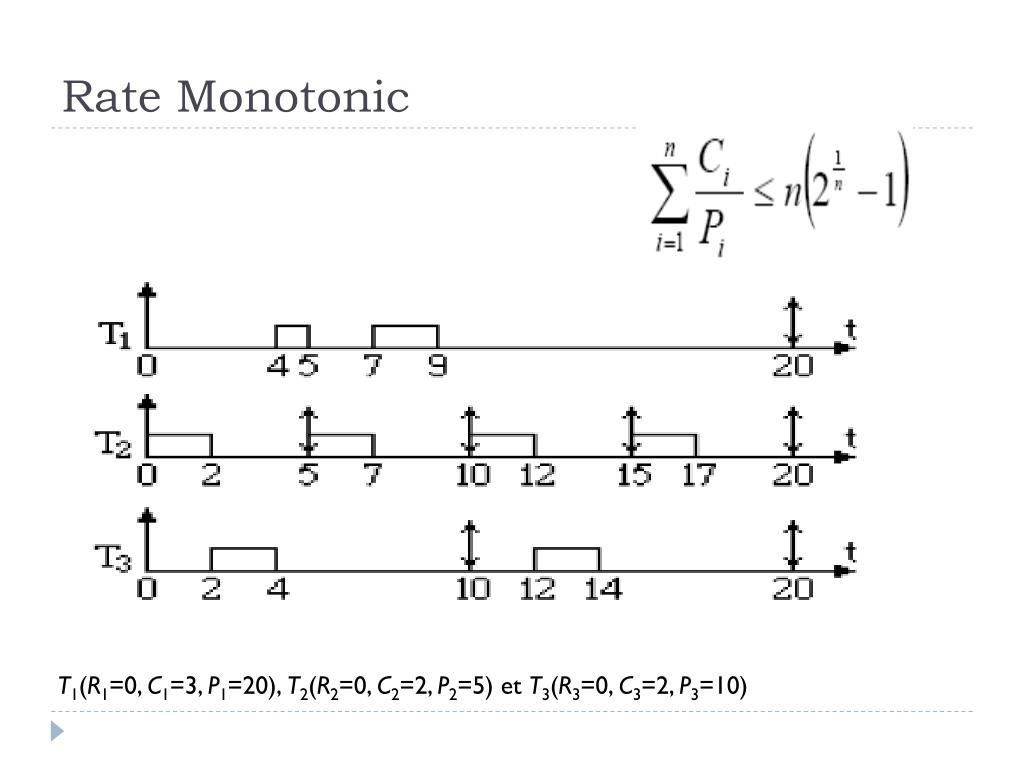

Rate Monotonic

T1(R1=0, C1=3, P1=20), T2(R2=0, C2=2, P2=5) et T3(R3=0, C3=2, P3=10)


Deadline monotonic

Deadline Monotonic

T1(R1=0, C1=3, D1=7, P1=20), T2(R2=0, C2=2, D2=4, P2=5) et T3(R3=0, C3=2, D3=9, P3=10)


Earliest deadline first

Earliest Deadline First

T1(R1=0, C1=3, D1=7, P1=20), T2(R2=0, C2=2, D2=4, P2=5) et T3(R3=0, C3=1, D3=8, P3=10)


Least laxity first

Least Laxity First

τ1(r0 = 0, C = 3, D = 7, T = 20), τ2(r0 = 0, C = 2, D = 4, T = 5), τ3(r0 = 0,C = 1,D = 8, T = 10)


Least laxity first1

Least Laxity First

  • Nous définissons la laxité d’une instance comme étant la durée entre la fin de son exécution et son échéance. Lorsqu’une instance est activée, sa laxité correspond à son échéance moins sa durée d’exécution plus la somme des durées d’exécution restantes des instances de plus haute priorité. [3]


Ordonnancement des t tes ap riodiques

Ordonnancement des tâtes apériodiques

  • Background scheduling: first-come-first-served strategy

Tâches

périodiques


Polling server

Polling server


Algorithmes d ordonnancement temps r el

  • Deferrable server

  • sporadic server

  • Slack stealing and joint scheduling techniques


Ordonnancement des t ches d pendantes

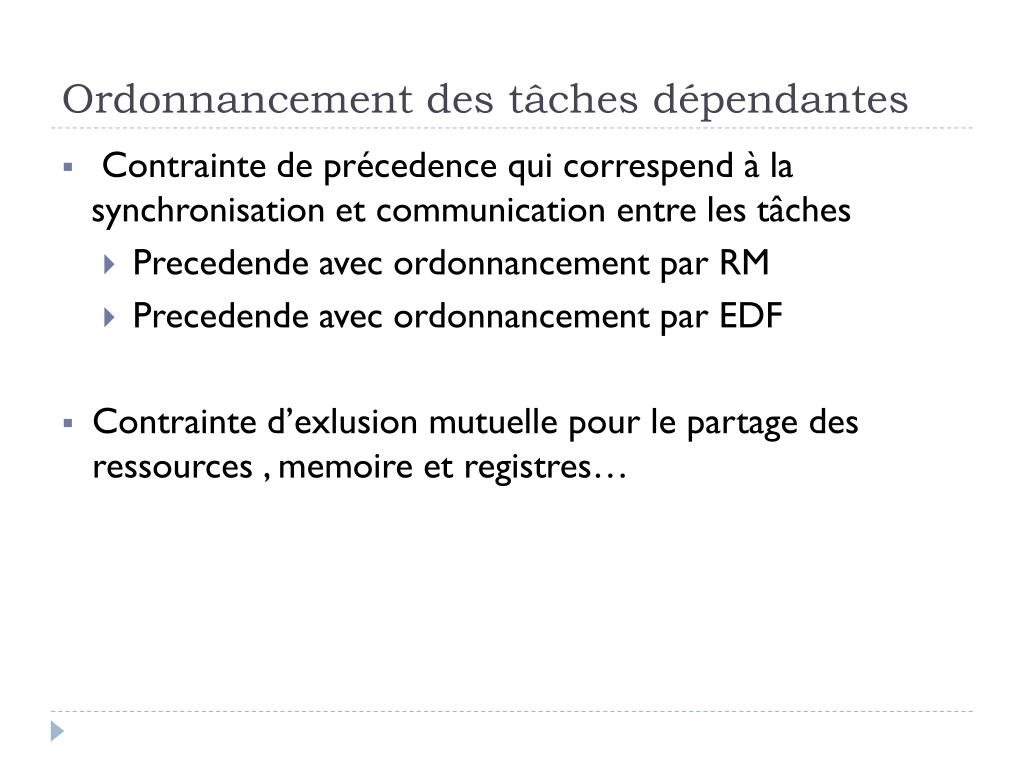

Ordonnancement des tâches dépendantes

  • Contrainte de précedence qui correspend à la synchronisation et communication entre les tâches

  • Precedende avec ordonnancement par RM

  • Precedende avec ordonnancement par EDF

  • Contrainted’exlusionmutuelle pour le partage des ressources , memoire et registres…


Multiprocessor scheduling

MultiprocessorScheduling

  • Destiner pour résoudre les problèmes d’optimisation d’ordonnancement en ligne


Approches pour r soudre le probl me

Approches pour résoudre le problème

  • Partitionné

  • Partitionner les tâches en m sous-ensemble (nombre de processeurs)

  • Pas de migration de tâches d’un processeur vers un autre

  • Globale

  • Appliquer une stratégie unique d’ordonnancement

  • Autorisation de migration

  • Semi partitionné


Algorithmes d ordonnancement partitionn

Algorithmes d’ordonnancement partitionné

  • First-Fit

  • Next-Fit

  • Best-Fit

  • Worst-Fit


Algorithmes d ordonnancement global

Algorithmes d’ordonnancement global

  • G-EDF

  • Pfair : optimal

  • Définir une fonction binaire

  • Introduire le décalage en temps (lag)

    [2]


Algorithmes d ordonnancement temps r el

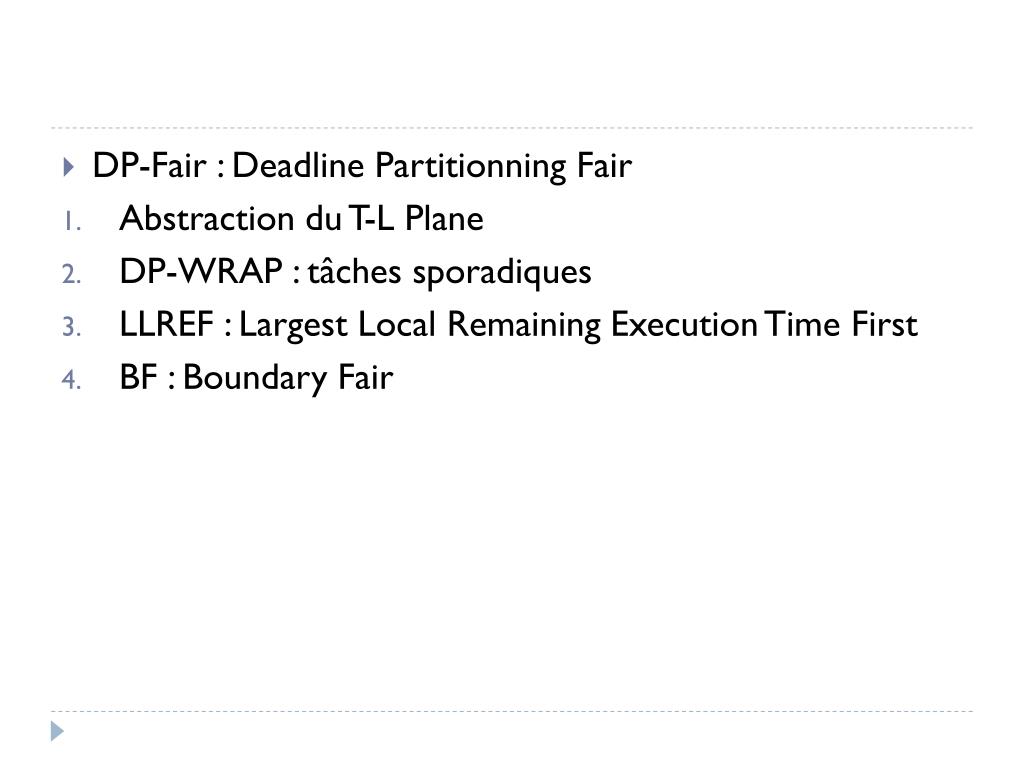

  • DP-Fair : Deadline PartitionningFair

  • Abstraction du T-L Plane

  • DP-WRAP : tâches sporadiques

  • LLREF : Largest Local Remaining Execution Time First

  • BF : BoundaryFair


Algorithmes d ordonnancement semi partitionn

Algorithmes d’ordonnancement semi partitionné

  • Les algorithmes semi-partitionnes se situent entre ces deux extrêmes et proposent d'autoriser une migration contrôlée de certaines tâches. Ils peuvent donc être vus comme une amélioration des algorithmes partitionnes en ajoutant plus de flexibilité mais ils s'inspirent aussi des politiques globales. [2]

  • Proposer un compromis entre le taux d'utilisation maximum du système et le nombre de préemptions


Proposition

Proposition

  • L’application du domaine d’intelligence artificielle sur l’ordonnancement temps réel par le biais des réseaux de neurones pour une meilleur optimisation [1]


Conclusion

Conclusion

  • Les algorithmes globaux ou semi partitionnés restent théoriques et ne tiennent généralement pas compte des surcoûts a l’exécution dû aux migrations, aux préemptions et aux temps de calcul de l'algorithme.

  • Intégrer et adapter ces ordonnanceurs à une machine virtuelle embarqué temps réel
