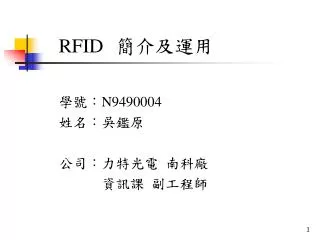

  1. RFID簡介及運用 學號：N9490004 姓名：吳鑑原 公司：力特光電 南科廠 資訊課 副工程師

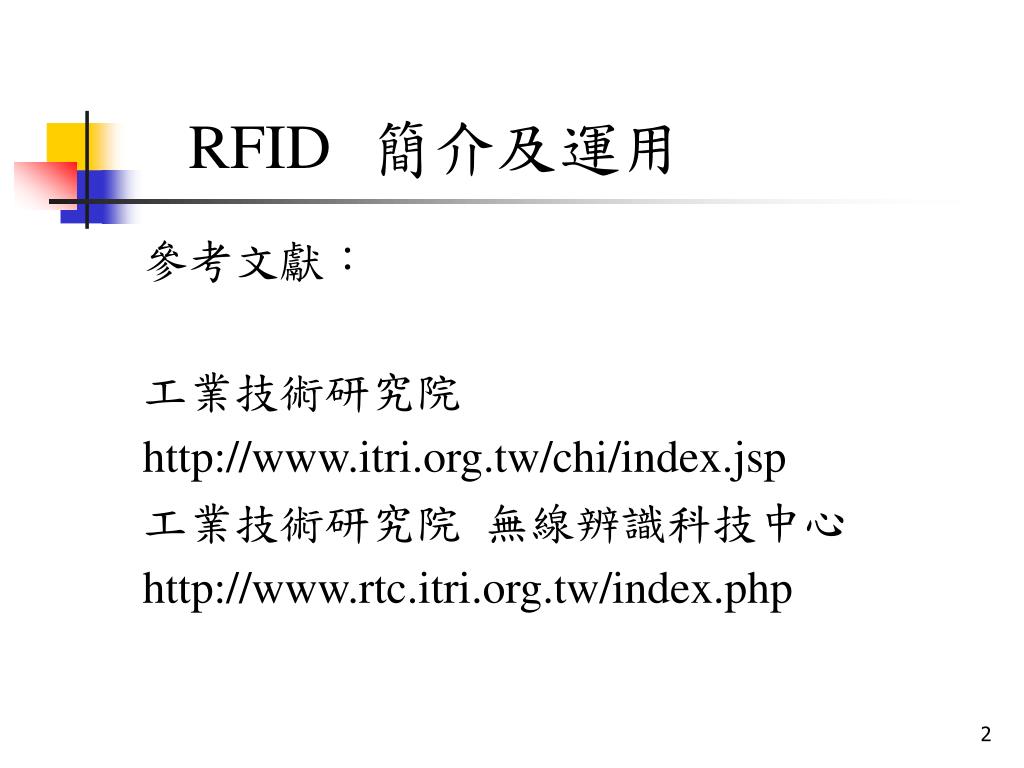

  2. RFID簡介及運用 參考文獻： 工業技術研究院 http://www.itri.org.tw/chi/index.jsp 工業技術研究院 無線辨識科技中心 http://www.rtc.itri.org.tw/index.php

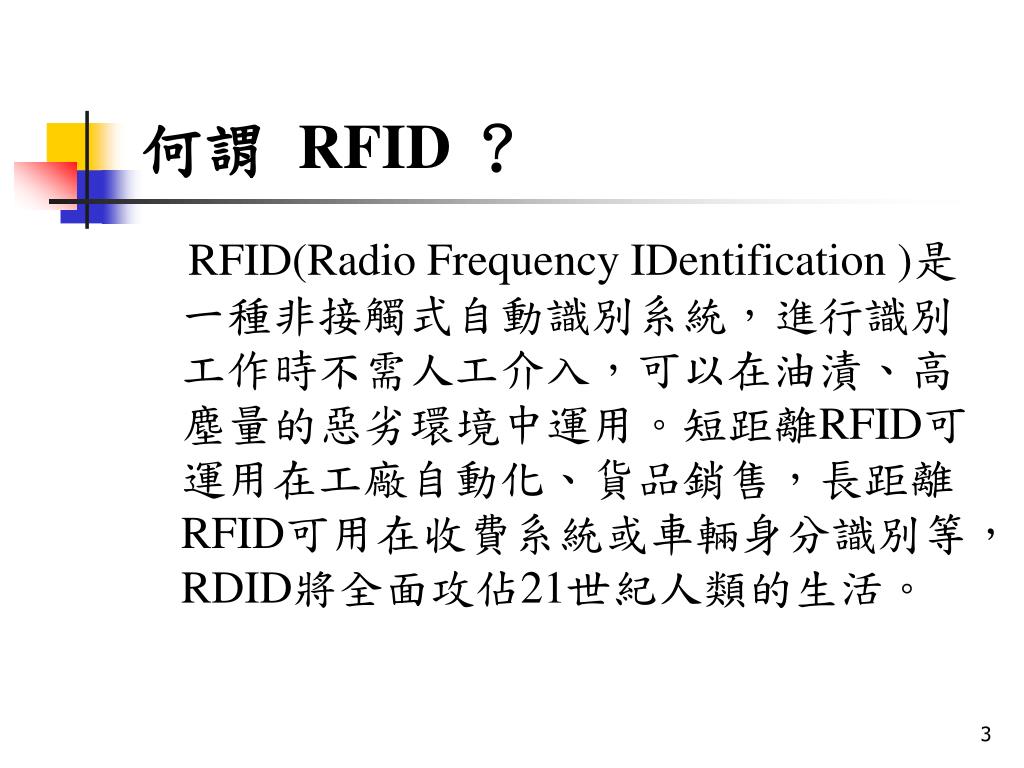

  3. 何謂 RFID ? RFID(Radio Frequency IDentification )是一種非接觸式自動識別系統，進行識別工作時不需人工介入，可以在油漬、高塵量的惡劣環境中運用。短距離RFID可運用在工廠自動化、貨品銷售，長距離RFID可用在收費系統或車輛身分識別等，RDID將全面攻佔21世紀人類的生活。

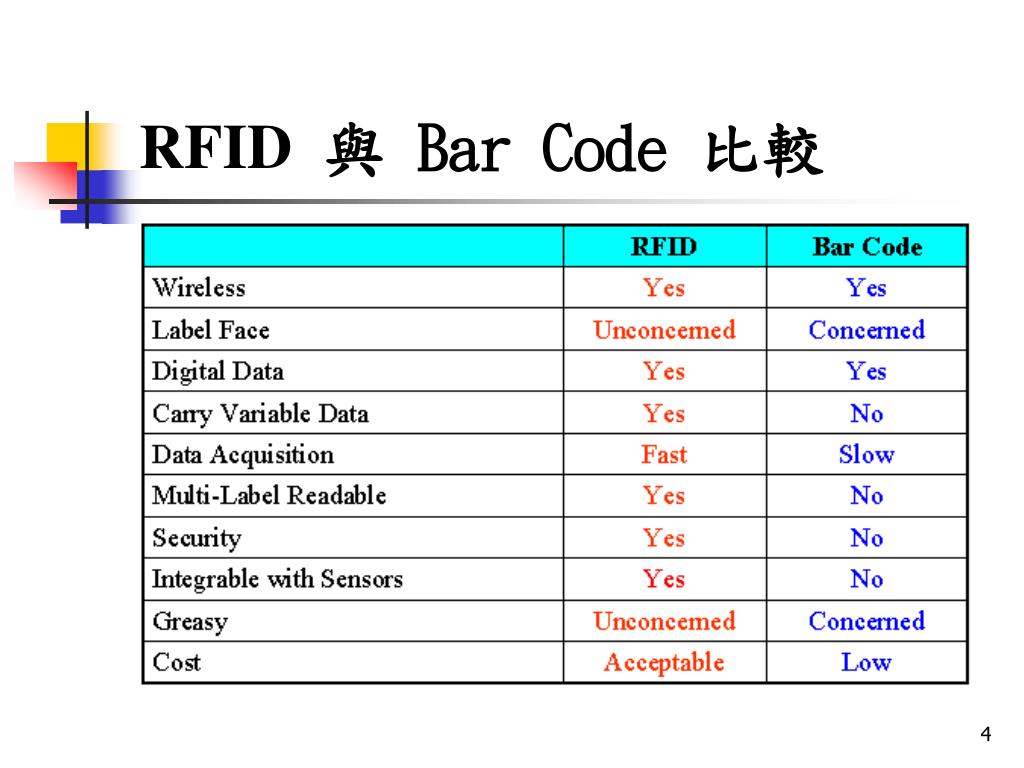

  4. RFID與 Bar Code 比較

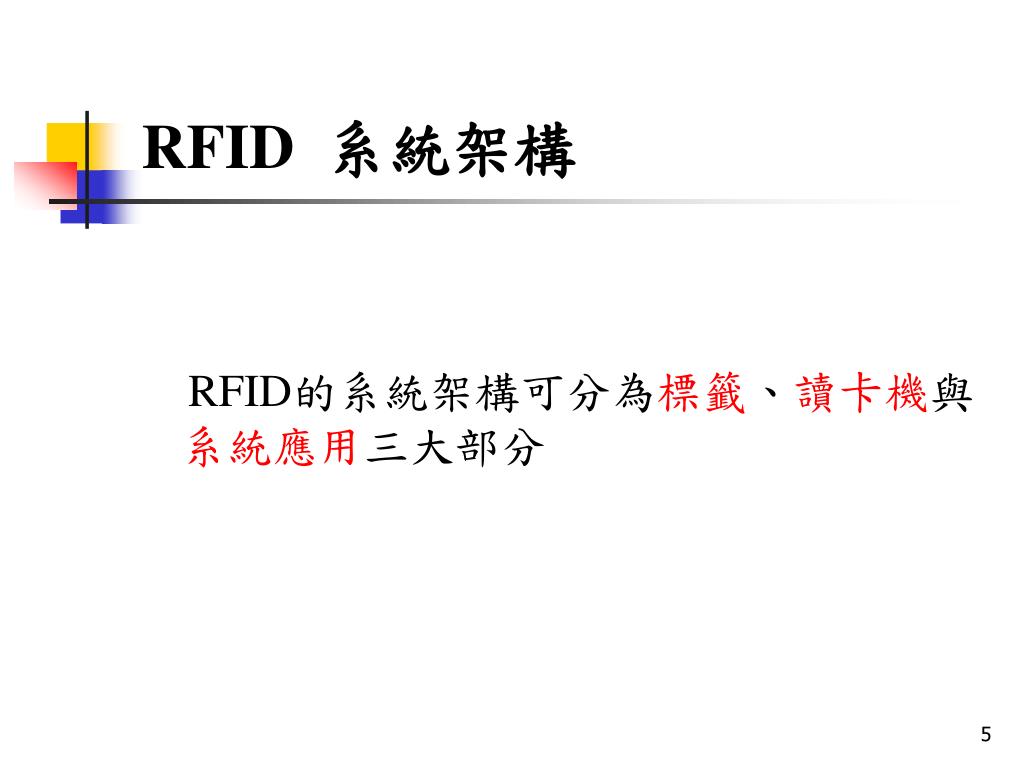

  5. RFID系統架構 RFID的系統架構可分為標籤、讀卡機與系統應用三大部分

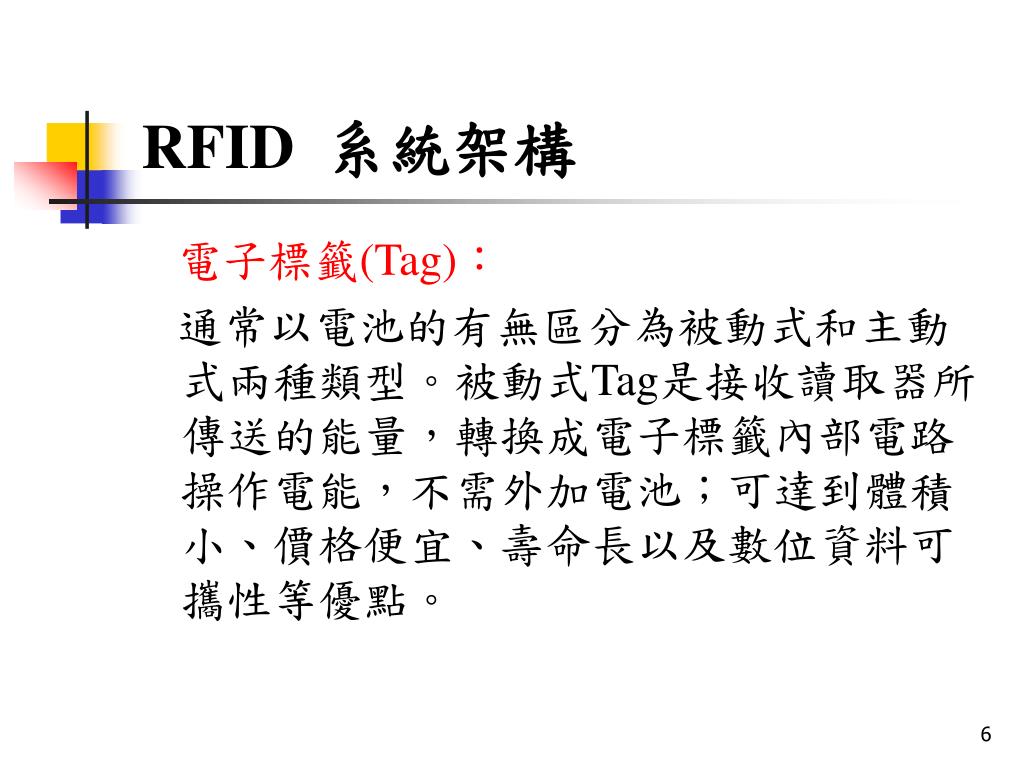

  6. RFID系統架構 電子標籤(Tag)： 通常以電池的有無區分為被動式和主動式兩種類型。被動式Tag是接收讀取器所傳送的能量，轉換成電子標籤內部電路操作電能，不需外加電池；可達到體積小、價格便宜、壽命長以及數位資料可攜性等優點。

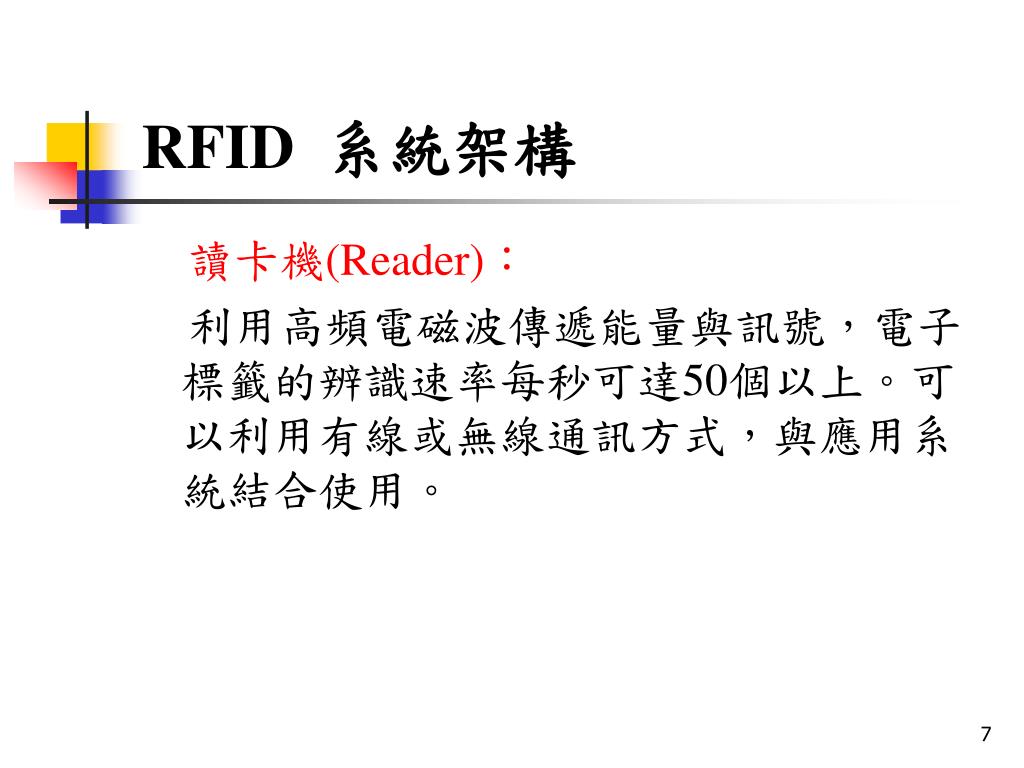

  7. RFID系統架構 讀卡機(Reader)： 利用高頻電磁波傳遞能量與訊號，電子標籤的辨識速率每秒可達50個以上。可以利用有線或無線通訊方式，與應用系統結合使用。

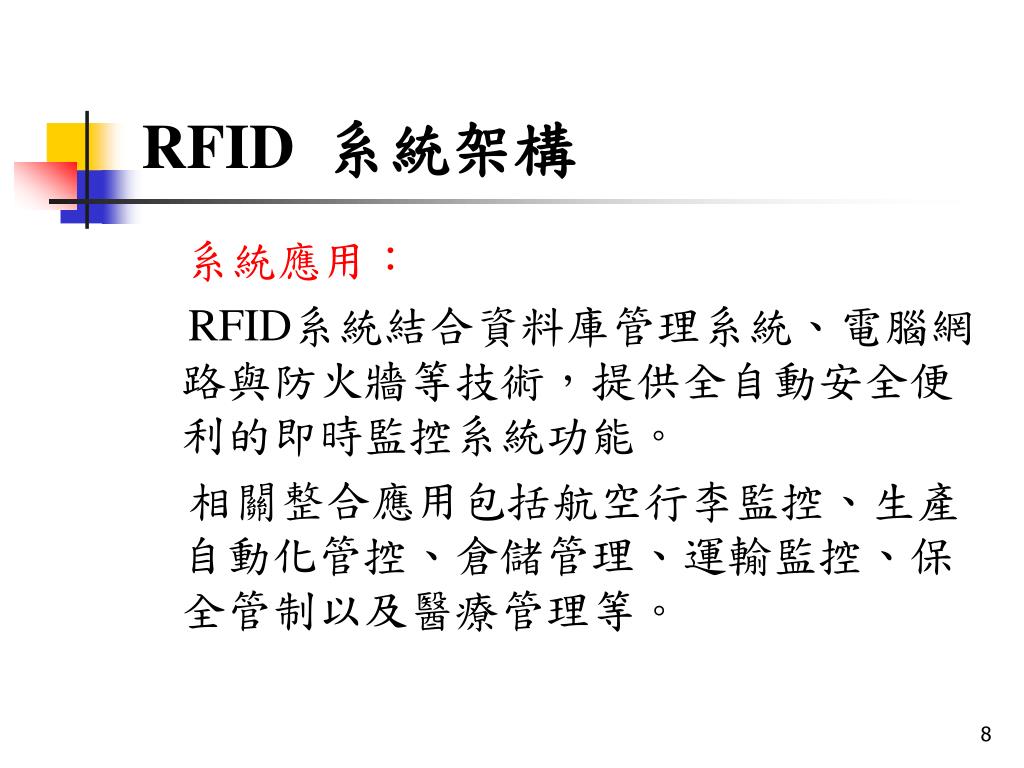

  8. RFID系統架構 系統應用： RFID系統結合資料庫管理系統、電腦網路與防火牆等技術，提供全自動安全便利的即時監控系統功能。 相關整合應用包括航空行李監控、生產自動化管控、倉儲管理、運輸監控、保全管制以及醫療管理等。

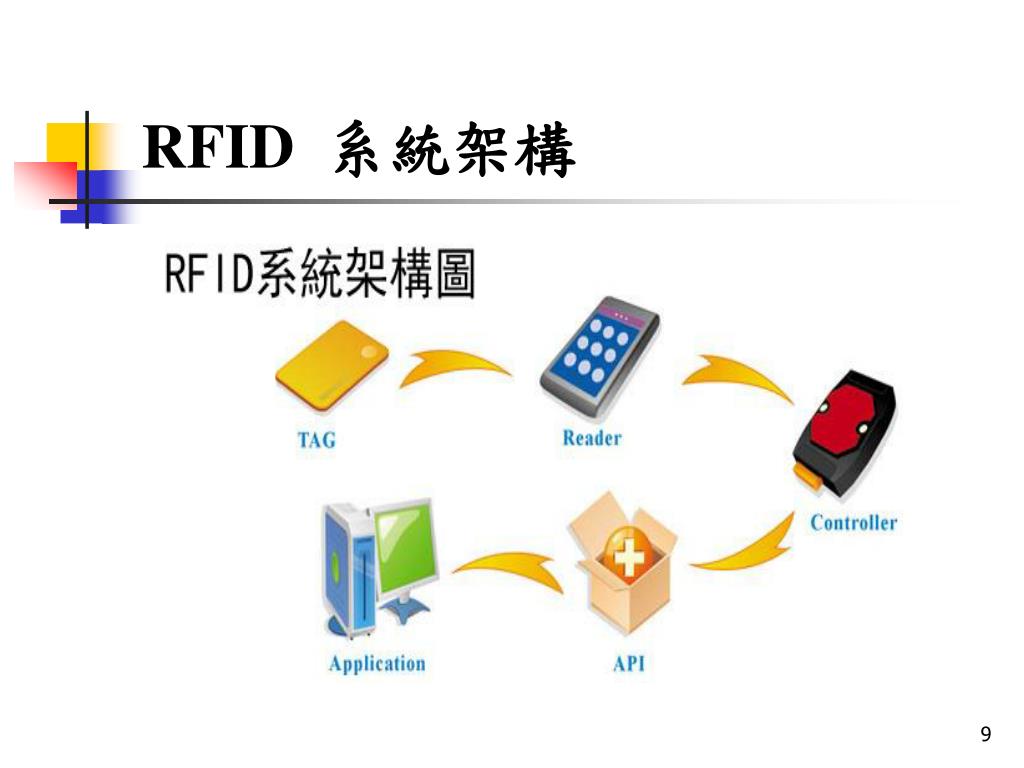

  9. RFID系統架構

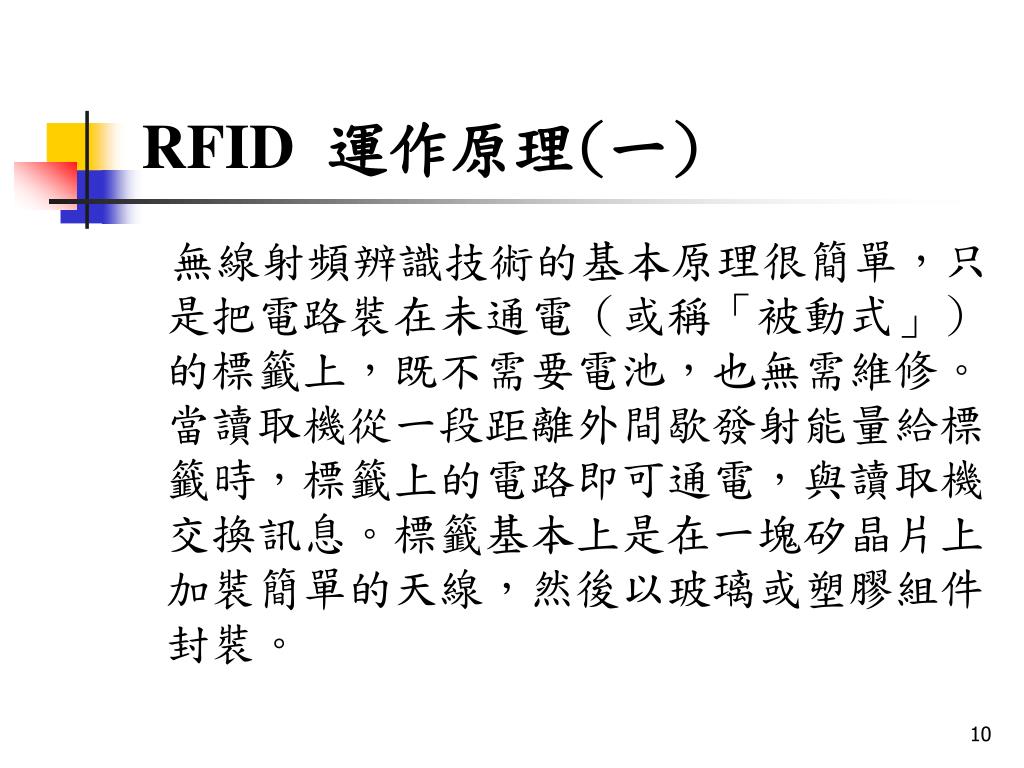

  10. RFID運作原理(一) 無線射頻辨識技術的基本原理很簡單，只是把電路裝在未通電（或稱「被動式」）的標籤上，既不需要電池，也無需維修。當讀取機從一段距離外間歇發射能量給標籤時，標籤上的電路即可通電，與讀取機交換訊息。標籤基本上是在一塊矽晶片上加裝簡單的天線，然後以玻璃或塑膠組件封裝。

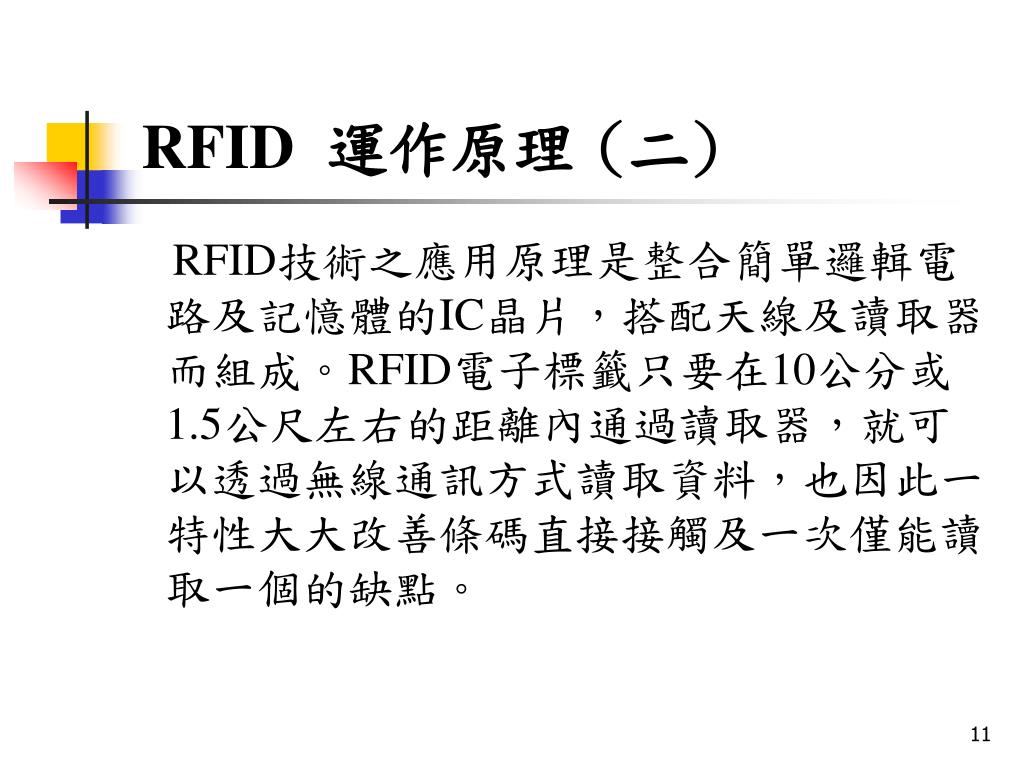

  11. RFID運作原理(二) RFID技術之應用原理是整合簡單邏輯電路及記憶體的IC晶片，搭配天線及讀取器而組成。RFID電子標籤只要在10公分或1.5公尺左右的距離內通過讀取器，就可以透過無線通訊方式讀取資料，也因此一特性大大改善條碼直接接觸及一次僅能讀取一個的缺點。

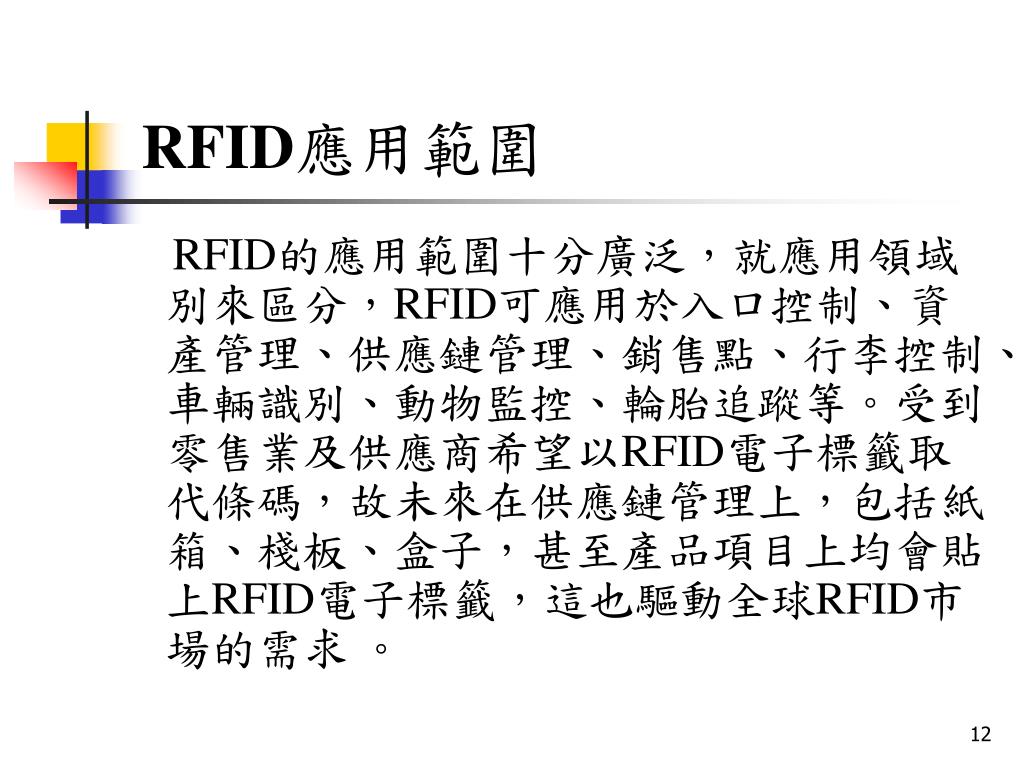

  12. RFID應用範圍 RFID的應用範圍十分廣泛，就應用領域別來區分，RFID可應用於入口控制、資產管理、供應鏈管理、銷售點、行李控制、車輛識別、動物監控、輪胎追蹤等。受到零售業及供應商希望以RFID電子標籤取代條碼，故未來在供應鏈管理上，包括紙箱、棧板、盒子，甚至產品項目上均會貼上RFID電子標籤，這也驅動全球RFID市場的需求 。

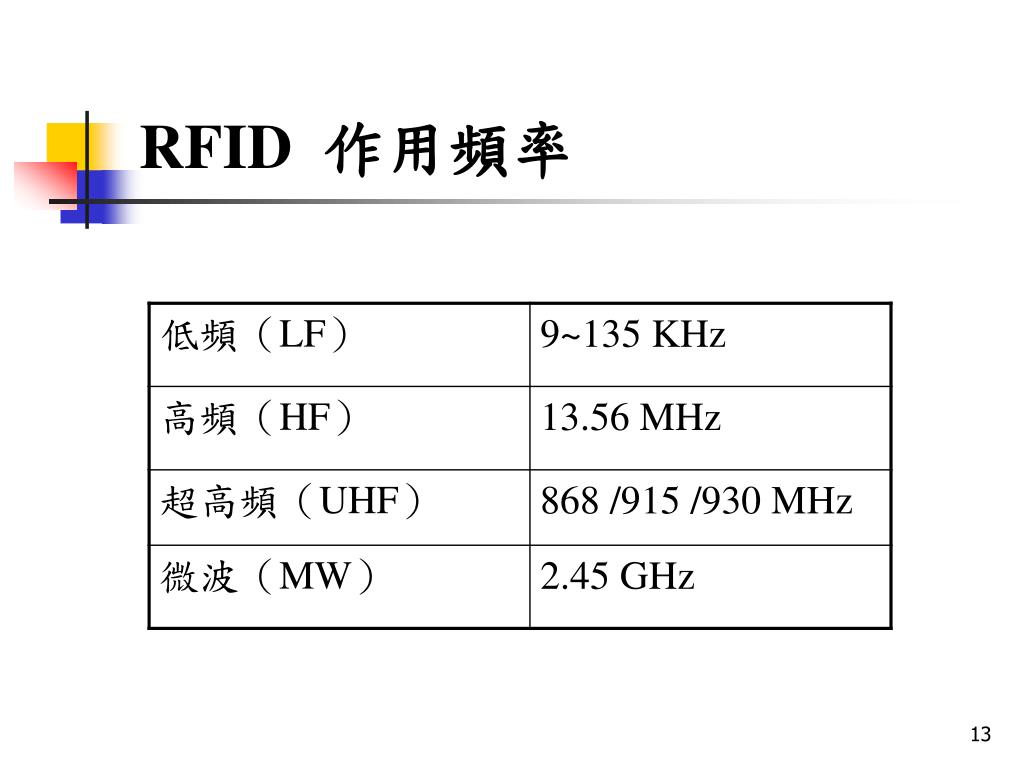

  13. RFID作用頻率

  14. RFID主要應用範圍及市場規模 資料來源：IDTechEx Ltd；工研院IEK整理(2006/01)

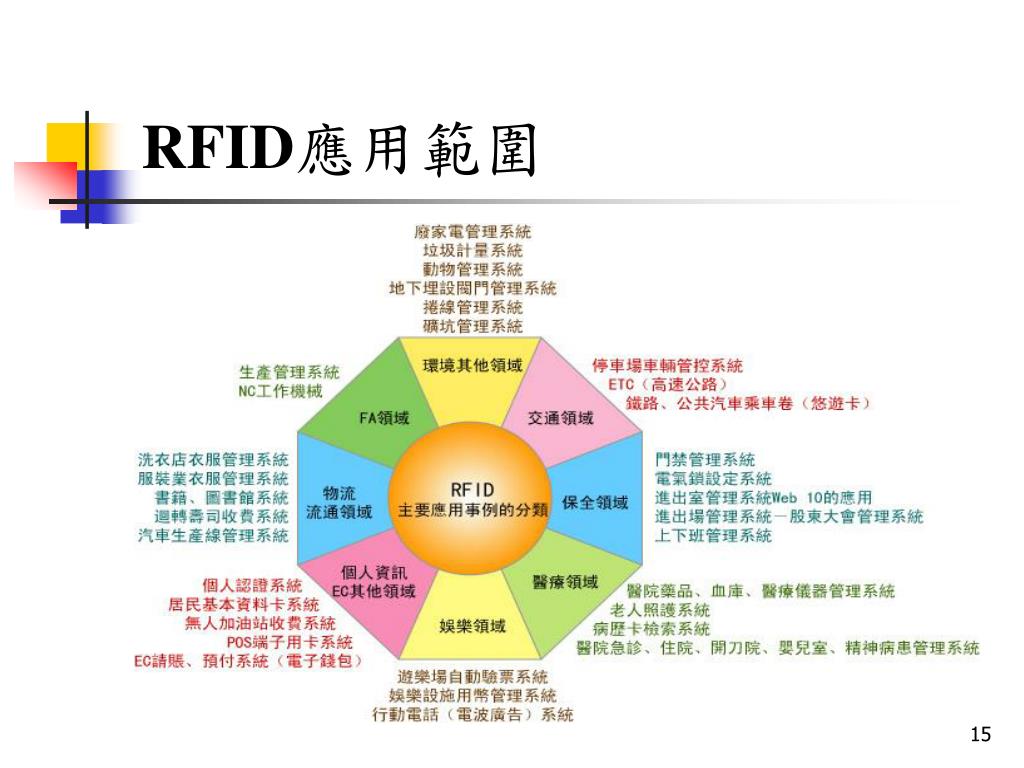

  15. RFID應用範圍

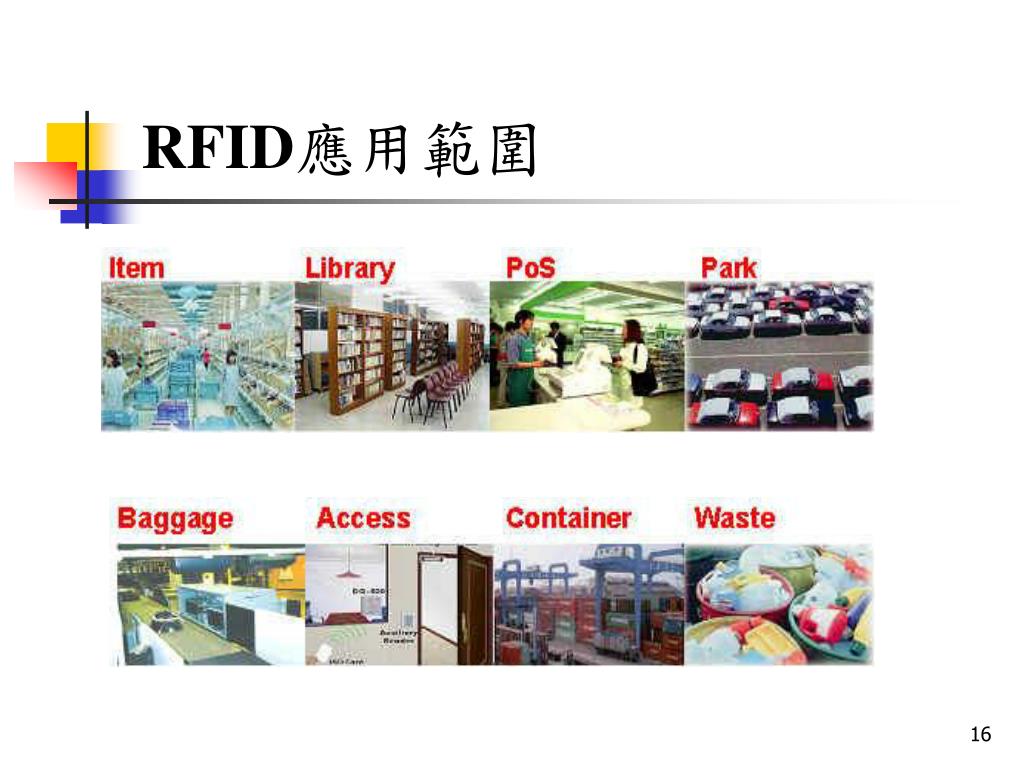

  16. RFID應用範圍

  17. RFID應用範圍

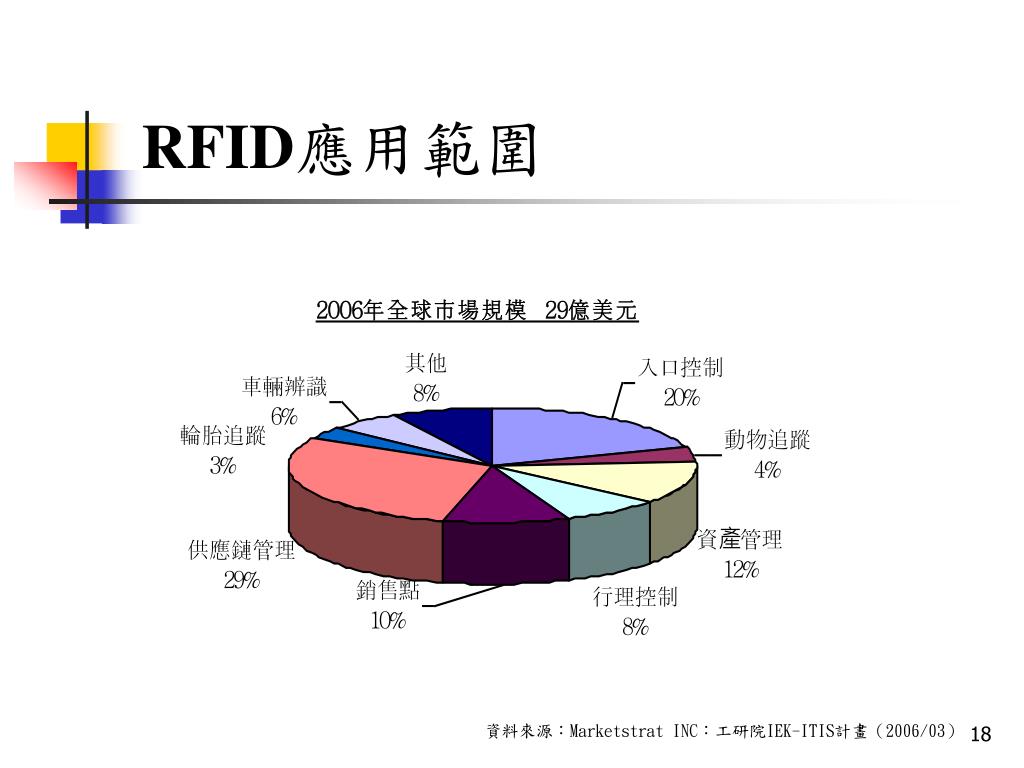

  18. RFID應用範圍 資料來源：Marketstrat INC：工研院IEK-ITIS計畫（2006/03）

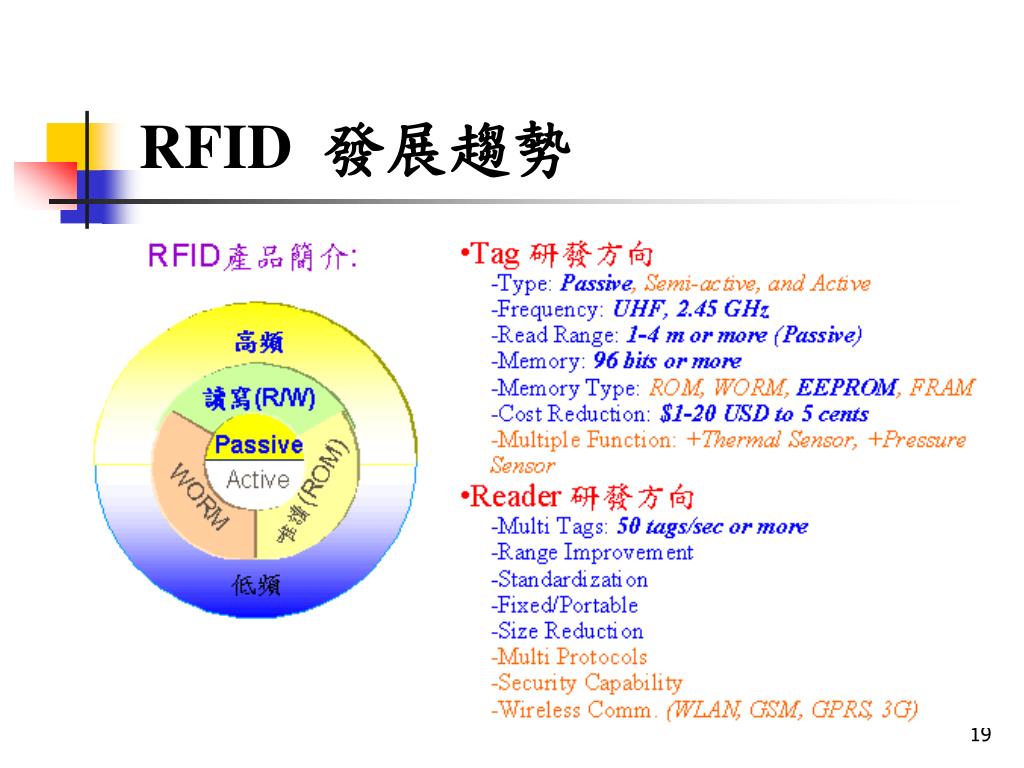

  19. RFID發展趨勢

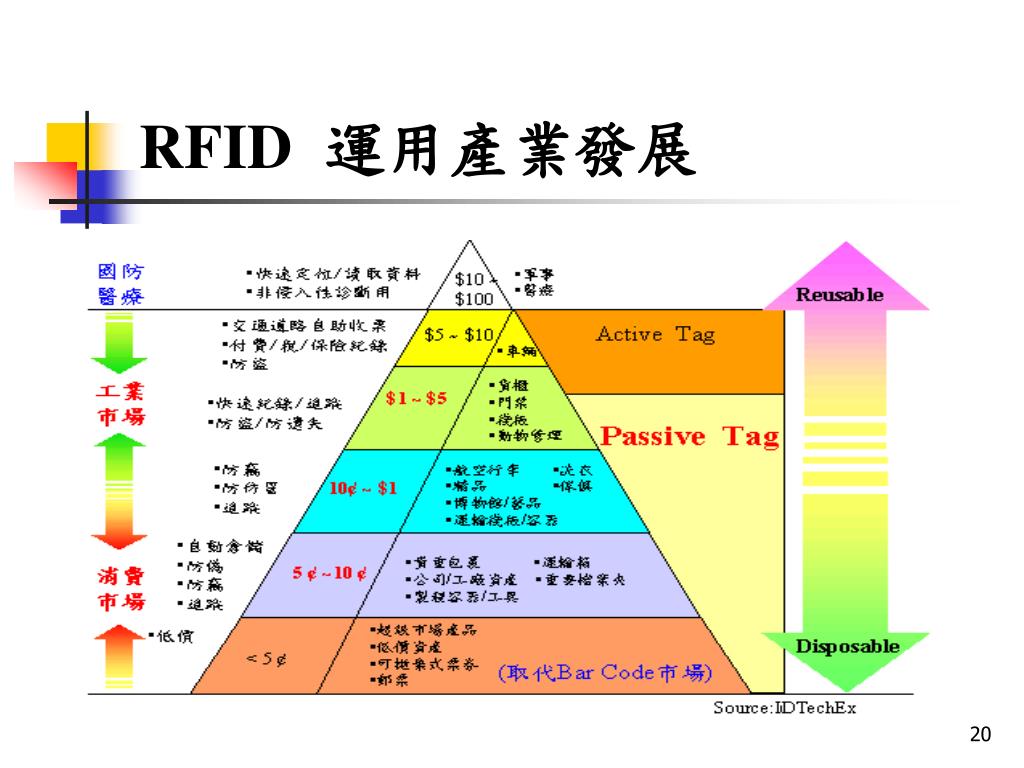

  20. RFID運用產業發展

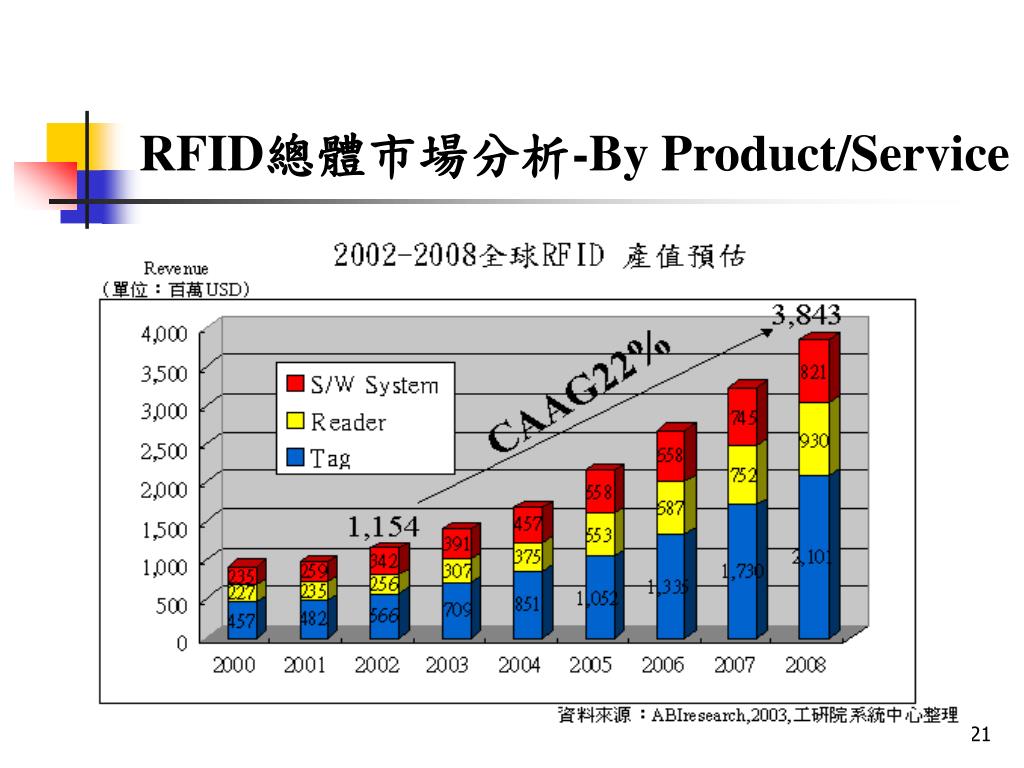

  21. RFID總體市場分析-By Product/Service

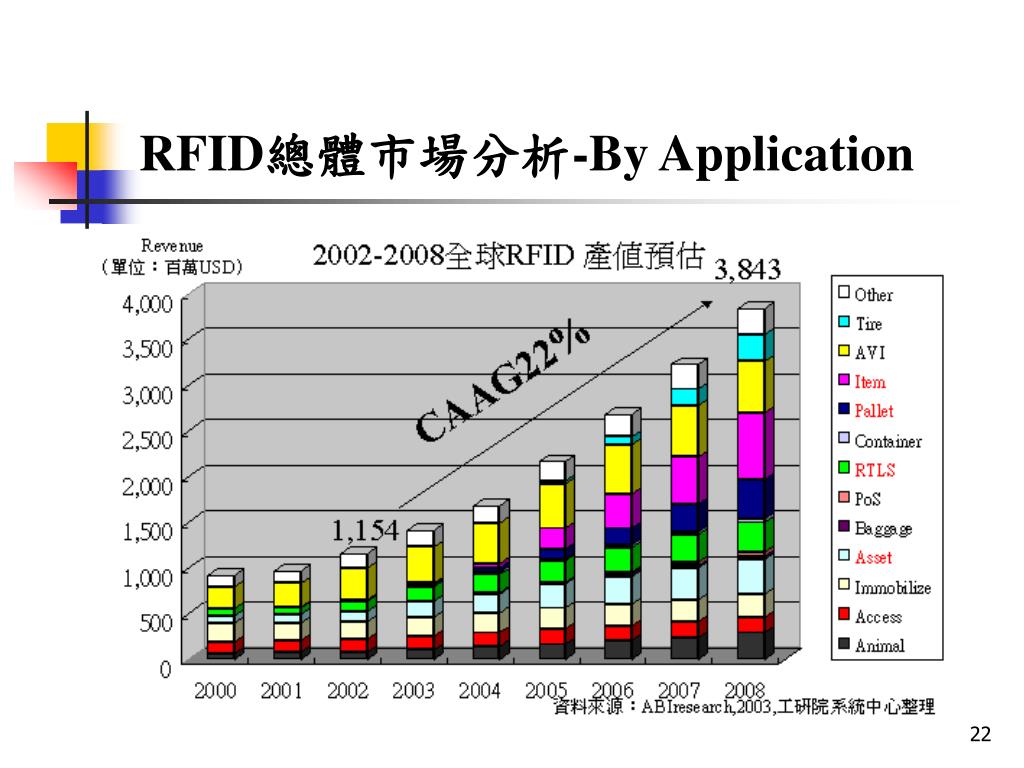

  22. RFID總體市場分析-By Application

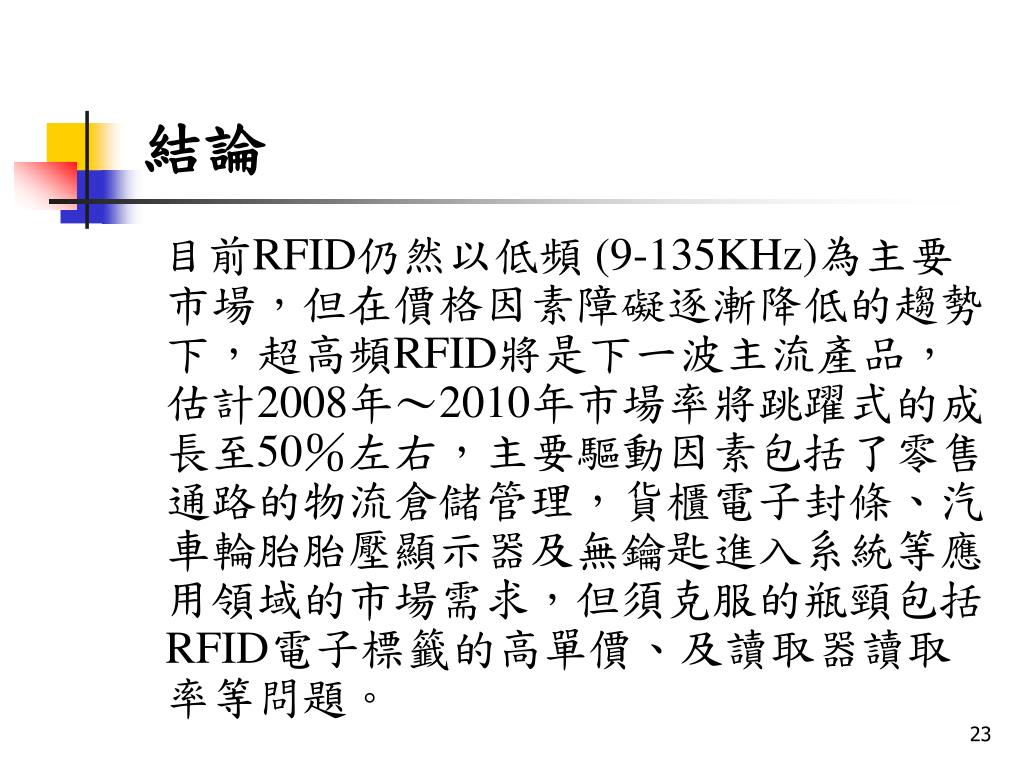

  23. 結論 目前RFID仍然以低頻 (9-135KHz)為主要市場，但在價格因素障礙逐漸降低的趨勢下，超高頻RFID將是下一波主流產品，估計2008年～2010年市場率將跳躍式的成長至50％左右，主要驅動因素包括了零售通路的物流倉儲管理，貨櫃電子封條、汽車輪胎胎壓顯示器及無鑰匙進入系統等應用領域的市場需求，但須克服的瓶頸包括RFID電子標籤的高單價、及讀取器讀取率等問題。

  24. Q & A

  25. THANK YOU!
