Medição. Blocos Cerâmicos. O cálculo dos blocos é realizado a partir da área da alvenaria (pé-direito x comprimento), descontando-se os vãos onde serão instaladas as portas ou esquadrias. Exemplo:.
E N D

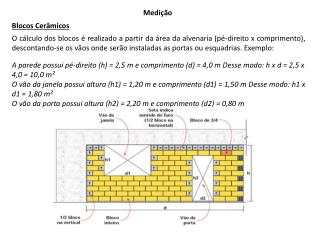

Medição Blocos Cerâmicos O cálculo dos blocos é realizado a partir da área da alvenaria (pé-direito x comprimento), descontando-se os vãos onde serão instaladas as portas ou esquadrias. Exemplo: A parede possui pé-direito (h) = 2,5 m e comprimento (d) = 4,0 m Desse modo: h x d = 2,5 x 4,0 = 10,0 m² O vão da janela possui altura (h1) = 1,20 m e comprimento (d1) = 1,50 m Desse modo: h1 x d1 = 1,80 m² O vão da porta possui altura (h2) = 2,20 m e comprimento (d2) = 0,80 m
Medição Blocos Cerâmicos Desse modo: h2 x d2 = 1,76 m² Conclusão: 10,0 m² - 1,80 m² - 1,76 m² = 6,44 m² Quando não há um projeto de vedação, podem ser considerados cerca de 13 blocos/m² Nesse caso,o resultado aproximado será de 13 x 6,44 = 83,72 blocos. Outro modo de calcular a quantidade de blocos é dividindo a área total da parede pela área do bloco. Como a conta deve ser sempre arredondada para cima,nos casos em que não há projeto de vedação, serão necessários 84 blocos para construir essa alvenaria.
Medição Caminhões-betoneira A quantidade de concreto que será utilizado em determinado serviço pode ser calculada a partir do volume das fôrmas, uma vez que elas serão totalmente preenchidas. Veja abaixo como calcular o volume de concreto necessário para executar um radier de 15 cm de espessura e 300 m² de área sobre o qual será construído um edifício de três pavimentos.
Medição Caminhões-betoneira • Antes de calcular o volume da fôrma do radier, primeiro iguale as unidades de medida: 15 cm = 0,15 m • 2)Agora, calcule o volume da fôrma:Volume da fôrma = Área x AlturaVolume da fôrma = 300 m² x 0,15 mVolume da fôrma = 45 m³ 3) São necessários, portanto, 45 m³ de concreto para fazer o radier. Como parte do material pode se perder no processo, recomenda-se pedir um pouco mais de concreto à central (neste exemplo, 3%):Volume total de concreto = Volume da fôrma x 1,03Volume total de concreto = 45 m³ x 1,03Volume total de concreto = 46,35 m³ 4) Considerando que um caminhão-betoneira transporta cerca de 7,5 m³ de concreto, calcule quantos caminhões são necessários para a concretagem.Quantidade de caminhões = Volume de concreto/Capacidade do caminhãoQuantidade de caminhões = 46,35 m³/7,5 m³Quantidade de caminhões = 6,18
Medição Caminhões-betoneira Seriam necessários sete caminhões-betoneira: seis deles cheios e um com apenas 18% da capacidade, ou seja, 1,35 m3
Medição Caminhões-betoneira 5) Para que o último caminhão não chegue à obra com tão pouco concreto, o volume dos dois últimos caminhões é distribuído igualmente: (7,5 m³ + 1,35 m³)/2 = 4,425 m³ = 4,5 m³ 6) O pedido será de cinco caminhões de 7,5 m³ e dois caminhões com 4,5 m³.
DADOS DA CONSTRUÇÃO • -Altura do piso até o fundo da viga: 2,40m; • 6 Pilares com dimensões 20 x 15 cm; • 5 Vigas com dimensões 12 x 15 cm e 2m de comprimento; • 2 Vigas com dimensões 12 x 15 cm e 1,5m de comprimento; • Vão da porta: 80 x 210 cm; • Vão da janela: 80 x 60 cm; • Comprimento linear das paredes: 20 mts (alvenaria de ½ vez) • Calcule a quantidade de Tijolos Cerâmicos 9 x 19 x 19 para realizar a alvenaria desta casa e a quantidade de caminhões betoneira necessários para concretar os pilares, vigas e sapatas. Cada sapata da casa possui as dimensões a saber: 120 x 120 x 120 cm. A casa possui 6 sapatas. • Cada caminhão consegue transportar no máximo 3m³ de concreto e no mínimo 2m³ 12 15 CORTE DA VIGA
