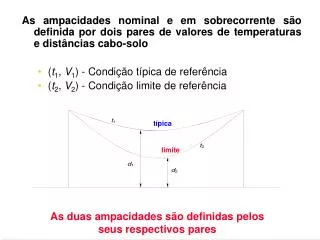

As ampacidades nominal e em sobrecorrente são definida por dois pares de valores de temperaturas e distâncias cabo-solo • (t1, V1) - Condição típica de referência • (t2, V2) - Condição limite de referência típica limite As duas ampacidades são definidas pelos seus respectivos pares
Ampacidade nominal • Nomenclatura • Ttip,n– temperatura típica nominal de referëncia • Tlim,n – temperatura limite nominal de referëncia • Vtip,n –distância vertical de segurança típica nominal de referëncia • Vlim,n – distância vertical de segurança limite nominal de referëncia • Risco térmico • Ttip,n - risco térmico máximo de 15% ou 10% • Tlim,n - riscos térmico máximo 1% • Risco de falha • Vtip,n - risco de falha de 10-6 • Vlim,n - risco de falha de 10-4 Vtip,n = Pb + Pstip + Petip ou Vtip,n >=Vlim,n+ 0,90 Vlim,n=Pb + Pslim + Pelim
Ampacidade em sobrecorrente • Nomenclatura • Ttip,s– temperatura típica em sobrecorrente de referëncia • Tlim,s – temperatura limite em sobrecorrente de referëncia • Vtip,s – distância vertical de segurança em sobrecorrente de referëncia • Vlim,s – distância vertical de segurança em sobrecorrente de referëncia • Risco térmico • Ttip,s - risco térmico máximo de 5% • Tlim,s - riscos térmico máximo 1% • Risco de falha • Vtip,s - risco de falha de 10-4 • Vlim,s - risco de falha de 10-4 Vtip,s = Pb + Pslim + Pelim - igual a Vlim,nfórmula 4 Vlim,s= Pb + Pelim
