Quartus II 使用法 (ver 9 sp2, 一部 ver. 5)

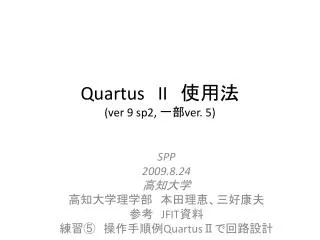

1. QuartusII　使用法　(ver 9 sp2, 一部ver. 5) SPP 2009.8.24 高知大学　 高知大学理学部　本田理恵、三好康夫 参考　JFIT資料 練習⑤　操作手順例QuartusⅡで回路設計

2. 手順 • HDLファイルの編集 • プロジェクトの作成 • コンパイル準備 3.1 ハードウェアセットアップ 3.2 （仮）コンパイル 3.3 ピンアサインメント • 再コンパイル • シミュレーション 5.1. 入力ファイルの作成 5.2. シミュレーション • プログラミング（FPGAへの書き込み） • 実機確認

3. 起動 デスクトップのアイコン　　　　をダブルクリックしてQuartusIIを起動

4. HDL編集 • <File>→<New>を選択 • Newで<Verilog HDL>を選択してOKをクリック ① ② ③

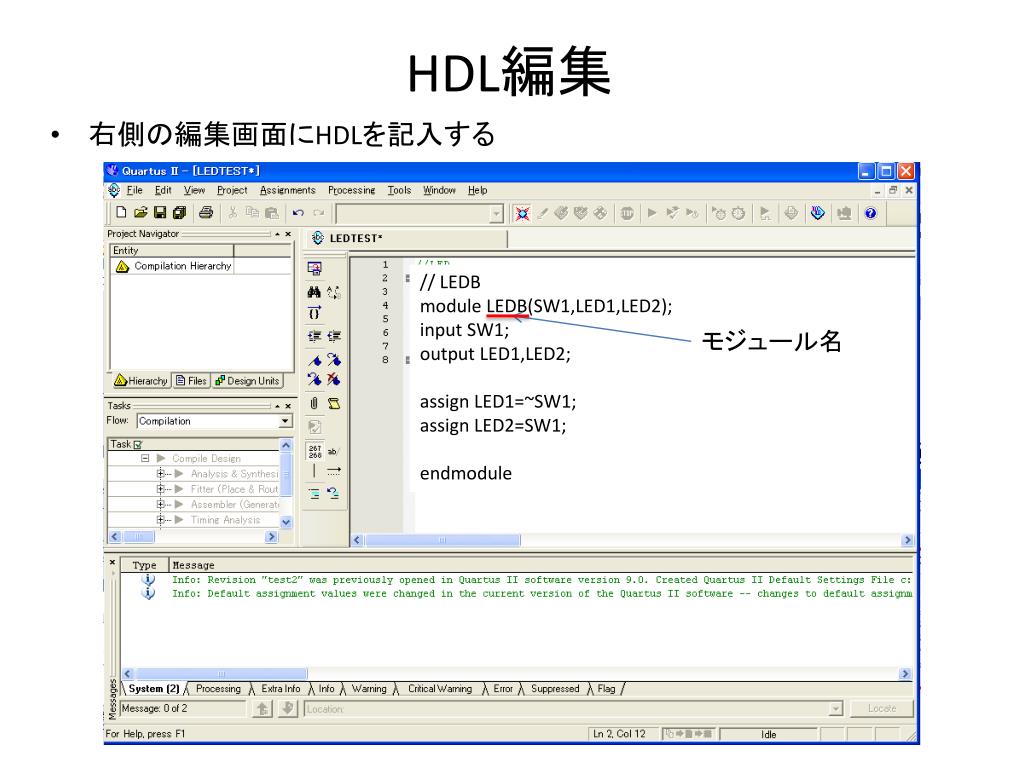

5. HDL編集 • 右側の編集画面にHDLを記入する // LEDB module LEDB(SW1,LED1,LED2); input SW1; output LED1,LED2; assign LED1=~SW1; assign LED2=SW1; endmodule モジュール名

6. ファイルの保存1 • <File>→<Save As>を選択 • ファイルを保存するディレクトリを作成して、”開く”をクリック • 注意：ディレクトリ名とモジュール名は同じにする。 ① ② ③　 ④　

7. ファイルの保存2 • ファイル名を入力して、“保存”をクリックし、“はい“をクリック 注意　ファイル名もモジュール名と同じにする ③ ② ①

8. プロジェクトの作成１ <Next>をクリック

9. プロジェクトの作成 1,2,3がモジュール名と同じになっていることを確認して<Next>をクリック ワークディレクトリ プロジェクト トップ階層デザイン ① ② ③ ﾌﾟﾛｼﾞｪｸﾄ名とﾄｯﾌﾟ階層ﾃﾞｻﾞｲﾝ 名は同じ方がわかりやすので そろえる。ﾄｯﾌﾟ階層ﾃﾞｻﾞｲﾝ名 とﾓｼﾞｭｰﾙ名は同じにしないと ｴﾗｰがでる。 ④

10. プロジェクトの作成２ 必要なファイルが追加されていることを確認して＜Next＞をクリック ① ②

11. プロジェクトの作成３＊ 12

12. プロジェクトの作成４＊ 13

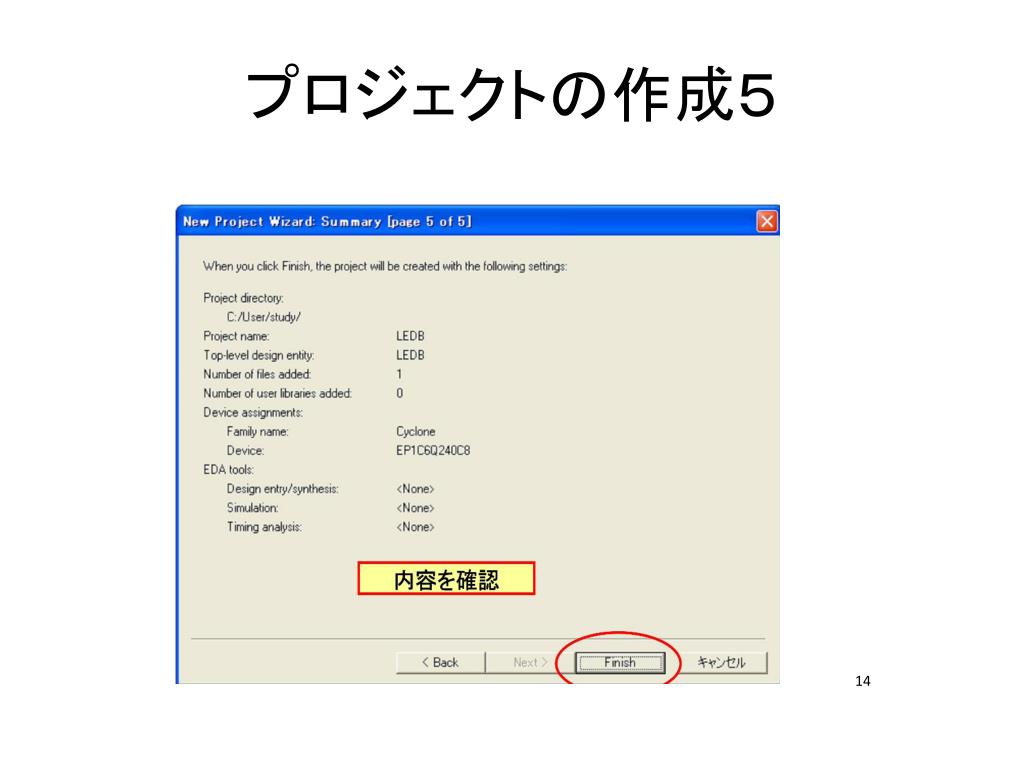

13. プロジェクトの作成５ 14

14. コンパイル準備 《Assignments》→《Device》でﾃﾞﾊﾞｲｽ設定ｳｨﾝﾄﾞｳを開

15. コンパイル準備（デバイス指定） ①ﾃﾞﾊﾞｲｽを指定し、②Device&Pin Optionを開きます ② ① 16

16. コンパイル準備（デバイス指定） Configurationタブを開きます 17

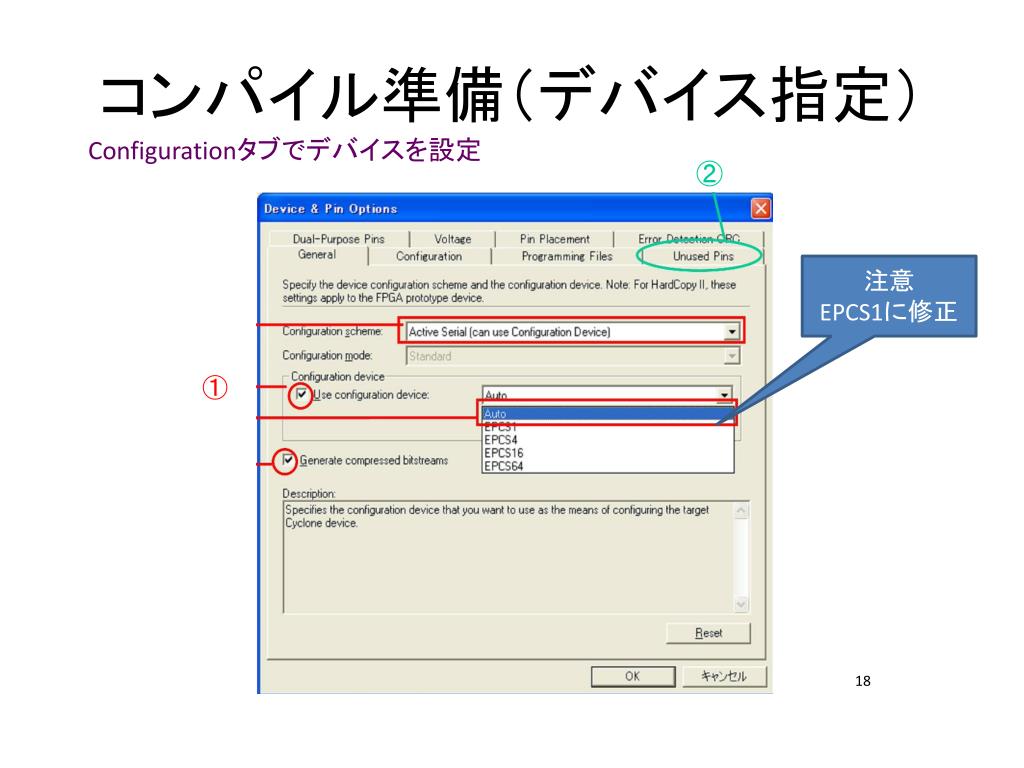

17. コンパイル準備（デバイス指定） Configurationタブでデバイスを設定 ② 注意 EPCS1に修正 ① 18

18. コンパイル準備

19. 仮コンパイル 《Processing》→《Compiler Tool》　ｽﾀｰﾄﾎﾞﾀﾝを押し、コンパイルを実行する メッセージ： エラーは赤文字で表示される。 エラーメッセージをクリックするとHDLの該当箇所が示されるので，修正する

20. ピンアサインメント

21. ピンアサインメント 《Assignment》→《pins》 ﾋﾟﾝｱｻｲﾝ表の通りにﾋﾟﾝ番号を設定しﾋﾟﾝｱｻｲﾝを保存 この例では SW1　　2番ピン LED1　　47番ピン LED2 56番ピン 22

22. 再コンパイル 《Processing》→《Compiler Tool》　コンパイルを実行する

23. シミュレーション準備 ファイル新規作成 Vector Wave File を選択 24

24. シミュレーション準備 信号名入力１ 選択 25

25. シミュレーション準備 信号名入力2 ①Pins:allとする ②Listを選択 ⑤設定完了後 クリックする 26

26. シミュレーション準備 信号名入力3 OKをクリックする 27

27. シミュレーション準備 入力パターン作成 28

28. シミュレーション準備 入力パターン保存 ①ファイル保存を選択 LEDB LEDB 29

29. シミュレーション実行 • ≪Processing≫→<Simulator Tool>を選択して、ファイルを指定 • Startを押してシミュレーション開始。完了後Reportをおして結果確認 LEDB.vmf ①Startを選択 ②シミュレーション完了後Report選択

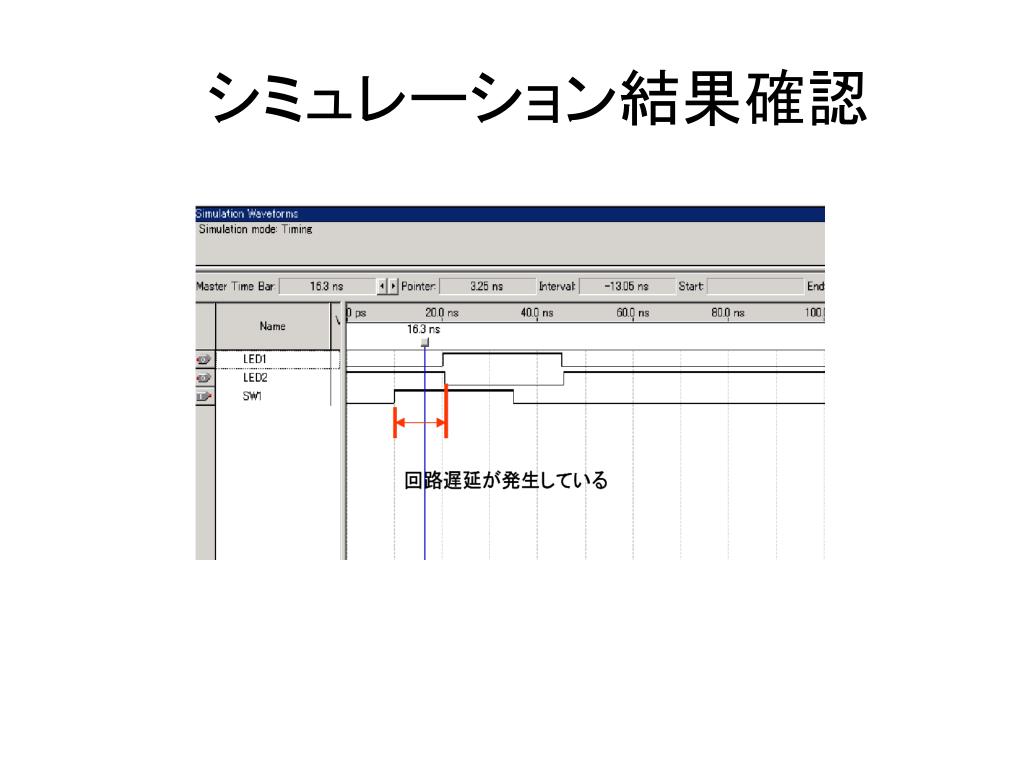

30. シミュレーション結果確認

31. プログラミング 《Tools》→《Programmer》でﾞプログラミングウィンドウを開きます。 (このﾎﾞﾀﾝも同じ）

32. プログラミングーハードウェアの選択ー ﾌﾟﾛｸﾞﾗﾐﾝｸﾞｳｨﾝﾄﾞｳの《Hardware　Setup…》でﾊｰﾄﾞｳｪｱｾｯﾄｱｯﾌﾟｳｨﾝﾄﾞｳを開き、 使用するﾊｰﾄﾞｳｪｱ(ﾀﾞｳﾝﾛｰﾄﾞｹｰﾌﾞﾙ)を選択

33. プログラミングーハードウェアの選択ー デバイス プログラミングモード EPCSデバイス Active Serial Programming FLEX10Kデバイス Passive Serial Stratix,APEX,Cyclone,EPCデバイス JTAG プログラミングモードをActive Serial Programming に　設定 【補足】　使用するﾃﾞﾊﾞｲｽとﾌﾟﾛｸﾞﾗﾐﾝｸﾞﾓｰﾄﾞ選択の組み合せ AS: 搭載されているROM(EPCS1)に書き込む。電源を落と しても、回路の内容を保持することができる） JTAG: FPGA(Cyclone EP1C6Q240C8)に直接書き込む。電源 を落とすと、回路の内容は消去される 36

34. プログラミングファイルの設定 プログラミングウィンドウ左部にある各種ボタンでプログラミングファイルの指定操作を行う Active Serial Programming [Delete]･･･ﾌｧｲﾙを選択してこのﾎﾞﾀﾝをｸﾘｯｸすると、プログラミングファイルを削除できる [AddFile…]･･･ﾌﾟﾛｸﾞﾗﾐﾝｸﾞﾌｧｲﾙを追加できる [ChangeFile…]･･･ﾌｧｲﾙを選択してこのﾎﾞﾀﾝをｸﾘｯｸすると、ﾌﾟﾛｸﾞﾗﾐﾝｸﾞﾌｧｲﾙを変更できる

35. プログラミングオプションの指定 Active Serial Programmingになっているはず [Program/Configure]･･･ﾃﾞｰﾀの書き込み [Verify]･･･　　　　ﾃﾞﾊﾞｲｽとﾃﾞｰﾀの比較 [Blank-Check]･･･ﾃﾞﾊﾞｲｽが未書き込みかどうかのﾃｪｯｸ [Examine]･･･　　書き込み済みﾃﾞﾊﾞｲｽからﾃﾞｰﾀを吸い上げる [Security Bit]･･･ ｵﾝにして書き込むことで、ﾃﾞｰﾀを吸い上げられないようにする。 Verifyもできなくなる 38

36. プログラミングの開始 [ Startﾎﾞﾀﾝをｸﾘｯｸすると設定した内容でﾌﾟﾛｸﾞﾗﾐﾝｸﾞをｽﾀｰﾄします 注意: スタートする前にMU200-ECの電源を入れ、ダウンロードケーブルを接続しておく ByteBlaster使用時は、MU200-ECのJTAG_Bの1番ピンがケーブルの赤色ラインになる ように接続する。

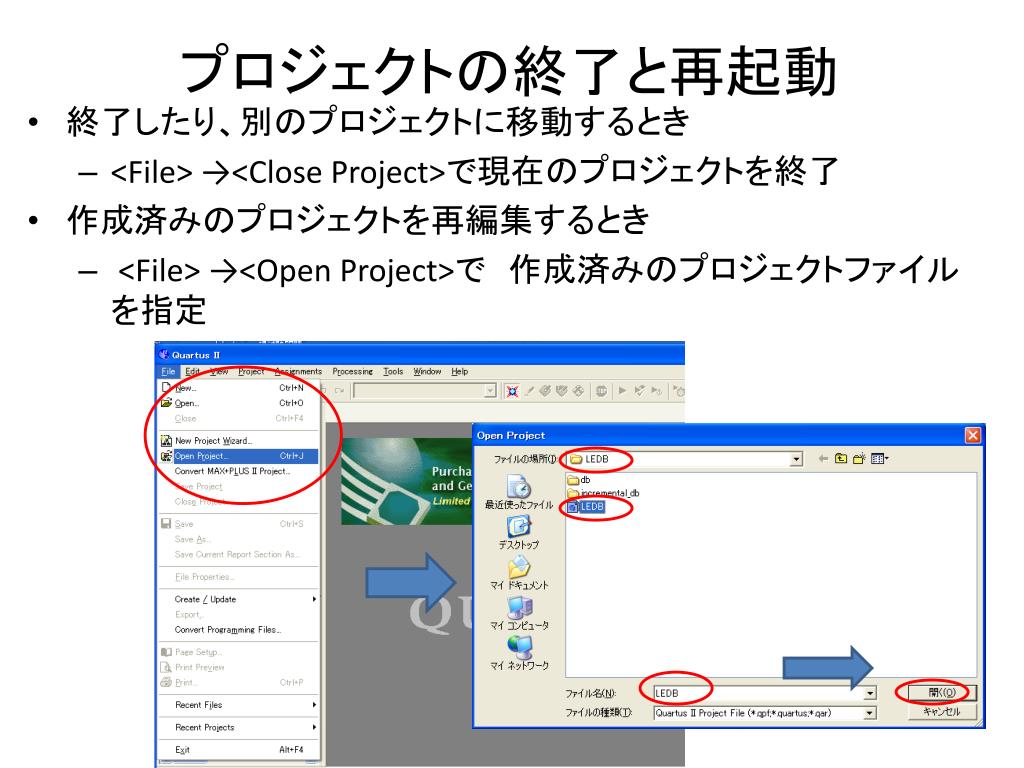

37. プロジェクトの終了と再起動 • 終了したり、別のプロジェクトに移動するとき • <File> →<Close Project>で現在のプロジェクトを終了 • 作成済みのプロジェクトを再編集するとき • <File> →<Open Project>で　作成済みのプロジェクトファイルを指定

38. 補足ー論理合成された回路と規模の確認ー • Quartus IIでコンパイル終了後、右下のReportを押す使用したロジックエレメント（論理素子）数が表示される

39. 補足ー回路図の確認ー • <Tools>→Netlist Viewer →Technology Map viewerを選択することによって、生成された回路図を確認できる。
