Presentation Transcript


Agenda for indl g

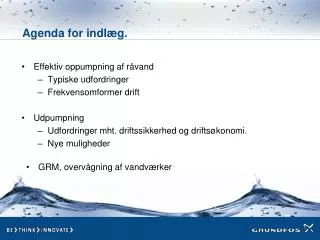

Agenda for indlæg.

  • Effektiv oppumpning af råvand

    • Typiske udfordringer

    • Frekvensomformer drift

  • Udpumpning

    • Udfordringer mht. driftssikkerhed og driftsøkonomi.

    • Nye muligheder

  • GRM, overvågning af vandværker


Sp pumpen

SP pumpen

Effektiv oppumpning af råvand

  • Her en kort gennemgang af de typiske fejl der kan gør oppumpningen uøkonomisk, herunder også en berøring af frekvensomformer drift på dykpumper.


Agenda for indl g

Mangelfuld/forkert dimensionering

18% dårligere virkningsgrad

medfører over 10 år et

mere forbrug af el på

31.600 kWh. når der pumpes

150.000 m3/år


Agenda for indl g

  • Gamle pumper, der bliver ved og ved

  • - For store, for stor afsænkning

  • - Drosling

  • Tilstopning af pumper

  • Drosling/afspærring af pumpe

  • Dimension af stigerør

Dykpumper - udfordringer


Agenda for indl g

Lave driftsomkostninger

Driftsomkostningerne er den store omkostning

  • Høj pumpevirkningsgrad giver lavere energiforbrug.

  • En høj virkningsgrad er vigtigereend købsprisen

  • Eksempel:En SP17-4 der pumper 16 m³/hLøftehøjde: 40 mDrifttid: 14 h/dagen, 15 årEnergiforbrug på 15 år = 256.000 kWh.

  • En pumpe med 10% dårligere virkningsgrad vil bruge 281.600 kWh


Sp med frekvensomformerdrift

SP med frekvensomformerdrift

Tommelfingerregler

  • Pumpe må max. være 12 år gammel fra produktionsdatoen

  • Minimum drift på 30 Hz.

  • Minimum flow på 25 % af nominel pumpe flow. (SP30 = min. flow 7,5 m3/h.)

  • Husk at forbinde frekvensomformeren efter forskrifterne, god jord mm.

  • Husk filter på frekvensomformer.

  • Max. rampetid 3 sek. op til 30 Hz, derefter valgfri.

  • Tilrådelig reduktion af ydelse ned til 50 % af nominel ydelse på pumpe pga. energiforbrug

  • Reglerne er kun gældene for pumper monteret i DK i boringer - ikke brønde.


Agenda for indl g

Effektiv og driftssikker udpumpning

  • Her en kort gennemgang af de typiske udfordringer udpumpningen uøkonomisk, og et bud på hvordan udpumpningen gøres effektiv.


Agenda for indl g

Udfordringer

  • Driftssikkerhed:

  • Måske kun en frekvensomformer i styringen

  • Gammel styring som ikke længere kan serviceres fx Delta M6 eller VLA31

  • Ikke standard styring, med mangelfuld dokumentation. Måske lavet lokal af ”ekspert”

  • Afhængighed af for få pumper.

  • Økonomi:

  • Ældre slidte pumper (Mere end 15 år)

  • Ældre styring, eller efter gammeldags principper

  • Forkert dimensionerede pumper, typisk for store.


Agenda for indl g

Driftsøkonomi

  • Intelligent energibesparende styring

    • God til at stoppe sidste pumpe hvis muligt

    • Sørger for optimal valg af pumpeantal

    • Kan køre med natsænkning, eller proportional tryks styring

  • Pumper med mindst mulig energiforbrug

    • Grundfos har den gule føre trøje på, andre kopier os

    • Verdens nyheden der kan reducere energiforbruget yderligt


Agenda for indl g

Driftsøkonomi

  • Intelligent energibesparende styring

    • God til at stoppe sidste pumpe hvis muligt

    • Sørger for optimal valg af pumpeantal

    • Kan køre med natsænkning, eller proportional tryks styring

  • Pumper med mindst mulig energiforbrug

    • Grundfos har den gule føre trøje på, andre kopier os

    • Verdens nyheden der kan reducere energiforbruget yderligt


Agenda for indl g

H

Driftspunkt

Med én pumpe:

62 %!

ETA

Med to pumper:50 %!

Q

ENERGIOPTIMERING

For at vide nøjagtigt, i hvilket punkt det er bedre at køre med to frem for én

pumpe, er det nødvendigt at kende pumpens kurvedata.

- Og det er præcis, hvad CU 352 gør.

Pumpekurvedataene indlæses i styringen fra fabrikken.

Dette giver de bedste muligheder for energioptimering.


Agenda for indl g

Driftsøkonomi

  • Intelligent energibesparende styring

    • God til at stoppe sidste pumpe hvis muligt

    • Sørger for optimal valg af pumpeantal

    • Kan køre med natsænkning, eller proportional tryks styring

  • Pumper med mindst mulig energiforbrug

    • Grundfos har den gule føre trøje på, andre kopier os

    • Verdens nyheden der kan reducere energiforbruget yderligt


Agenda for indl g

PROPORTIONALTRYK

  • Kompenserer automatisk for friktionstab

  • Sænker trykket til det til enhver tid krævede

  • Mindsker udsivning af vand

  • Reducerer vedligeholdelsesom-kostninger for rør

  • Mindsker energiforbruget

  • Reducerer antal rørsprængninger

Proportionaltryk

Konstant tryk


Permanent magnet motor

Permanent magnet motor

Ny motor med meget høj virkningsgrad

Til og med 2,2 kW

16


Energibesparelsen hvor meget

Energibesparelsen, hvor meget ?

Anlæg med 3 x CRIE10-3 og MPC E styring

Energibesparelse i forhold til “normal anlæg” = ca. 10%

Ydelse ca. 40 m3/h ved 30 mVs

Anlæg med 3 x CRIE5-5 og MPC E styring

Energibesparelse i forhold til “normal anlæg” = ca. 15%

Ydelse 25 m3/h ved 30 mVs


Energisammenligning

Energisammenligning

  • Ejer omkostninger ved 15 års drift:

  • Anlæg 1: 33.800 x 15 = 507.000 kWh

  • Anlæg 2: 24.800 x 15 = 372.000 kWh (Forskel 135.000 kWh)

  • Anlæg 3:22.320 x 15 = 334.800 kWh (Forskel 172.200 kWh)

  • Hvad betyder indkøbsprisen så?


Agenda for indl g

Kan det betale sig

  • Er pumperne gule eller blå, så er det gamle typer hvor nye er betydelig billigere at køre med.

  • Har vandværket hydrofor, så er der gode argumenter for at få den erstattet af et omdr. reguleret anlæg.

  • Er styringen ældre, feks. Delta M6 eller VLA31, så er der gode argumenter for at få stiftet disse.

  • 20-30%energibesparelsepåanlæg, somer over 15 årgamle. Afprøvet mange gangevedudskiftningaf CR30 og CR16 pumper.

  • I vissetilfælde, har vi set besparelser op til40-50%,dettehvorpumperneerslidte og/eller for store.

  • Vi kommer gerne ud og besøger jer, efterfølgende får I et bud på mulighederne for energibesparelse.

  • Generel fokus på driftsøkonomi.


Agenda for indl g

Automatisk log og trend af alle vigtige datapunkter. Dokumentér systemets ydelse og tjek af om tilstanden er normal.


Agenda for indl g

Trykforøgere – Hydro MPC / Multi E

  • Alarm Eksempler

  • Tørløb.

  • Lavt tryk.

  • Problemer med strømforsyning.

  • Lækage.

  • Fordele

  • Justér set-point fra kontoret.

  • Følg med i behovet og vær sikker på at anlæget er korrekt dimensioneret.

  • Følg den specifikke energi forbrug for anlæget

  • Online adgang til aktuelle data for

  • Tryk.

  • Energiforbrug.

  • Driftstid for alle pumper.

  • Total energiforbrug for anlægget


Agenda for indl g

På vandværket – overvågning af pumper, styringer, kontakter mm.

  • Alarm eksempler

  • Lavt tank niveau.

  • Lavt tryk.

  • Vand på gulvet.

  • Strømafbrud.

  • Indbrud i styreskab, pumpehus, brønd.

  • Generelle alarmkontakter fra div. styringer.

  • Fordele ved overvågning

  • Følg døgnprofiler for vandværket og opdag lækage / abnormaldrift.

  • Følg den specifikke energi for hele vandværket og dokumenter forbedringstiltag / afslør potentiale for forbedring.

  • Automatisk logging og rapportering af udpumpet mængde, energiforbrug, driftstimer etc.

  • Online adgang til real-time data

  • Flow.

  • Tryk.

  • Strømforsyning.

  • Energiforbrug.

  • Boringer

  • Grundfos GRM overvågning kan også overvåge boringer mht:

  • energiforbrug, driftstimer, antal start/stop, pejling af boring mm.


Husk stil krav

Husk ! Stil krav

  • Fokuser på kvaliteten

  • Fokuser på energiforbruget

    • Lad pumpeproducenten oplyse energiforbrug i fx. 5 drifts punkter

    • Sammenlign dette, og hold producenten op på det !

      Det er jer der skal betale driftsudgifterne de næste mange år

5 %

indkøb

85 %

energiforbrug

10 %

vedligehold
