Sistemas w lan charla 2

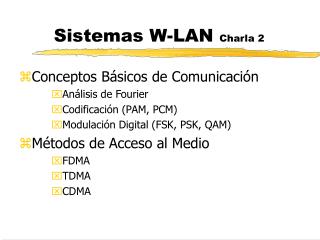

Sistemas W-LAN Charla 2

  • Conceptos Básicos de Comunicación

    • Análisis de Fourier

    • Codificación (PAM, PCM)

    • Modulación Digital (FSK, PSK, QAM)

  • Métodos de Acceso al Medio

    • FDMA

    • TDMA

    • CDMA


  • Sistemas w lan conceptos b sicos de comunicaci n

    Sistemas W-LANConceptos Básicos de Comunicación

    • Sistema de Comunicación. Objetivo es la transmisión eficiente de información de un punto denominado ORIGEN, a otro punto denominado DESTINO.

    • Fuentes de Información.Elemento que produce mensajes.

      • Análogos. Conjunto finito de símbolos.

      • Discretos. Conjunto finito de símbolos.

  • Rata de Información. La fuente emite símbolos a una rata r (símbolos/segundo) o velocidad de emisión de información.

    Rata de Bits = (simbolos / seg) * (bits / simbolo) [bits/seg]

  • Señales y Circuitos. Elementos y sistemas electrónicos que permiten la comunicación con eficiencia y seguridad.


  • Sistemas w lan conceptos b sicos de comunicaci n1

    Sistemas W-LANConceptos Básicos de Comunicación

    Sistema de Comunicación

    Salida de

    Información

    Entrada de Información

    Codificador

    Demodulad

    Decodificad

    Modulador

    Entrada de Información

    Salida de

    Información

    Modulador

    Codificador

    Decodificador

    Demodulador

    Codec

    Modem

    Canal

    Modem

    Codec


    Sistemas w lan charla 2

    SISTEMA DE COMUNICACIÓN DIGITAL


    Sistemas w lan conceptos b sicos de comunicaci n2

    Sistemas W-LANConceptos Básicos de Comunicación

    • Canal de Comunicación. Trayectoria o medio a través del que fluyen los símbolos del origen al destino.

    • Capacidad del Canal. Parámetro que nos indica cual es la cantidad máxima de bits, que un canal puede soportar.

      C=BW*Log(1+S/N)

    • Codificación de la Fuente.La salida de una fuente de información, se convierte en una secuencia binaria. Lo realiza el “codificador fuente ” (Codec). El objetivo es minimizar la rata promedio de bits, necesarios para la representación de la información, reduciendo la redundancia de la fuente. Ejs. Esquemas de codificación Huffman y Shannon - Fano.


    Sistemas w lan conceptos b sicos de comunicaci n3

    Sistemas W-LANConceptos Básicos de Comunicación

    • Codificación del Canal.Códigos que permiten una óptima transmisión de información digital sobre el canal. Permite desarrollar técnicas eficientes para la detección y corrección de errores. Ejs. Codificación Hamming, BCH, Reed – Solomon, Golay.

    • Compresión de Datos. Representa la información en forma compacta identificando y usando estructuras que existen en los datos mismos.

    Compresión

    de Datos

    Fuente de

    Información

    Codificación

    de Fuente

    Codificación

    de Canal

    Símbolos

    Salida Binaria

    Secuencia modificada

    Secuencia de Bits

    Fuente de

    Información


    Sistemas w lan an lisis de fourier

    Sistemas W-LANAnálisis de Fourier

    Ondas y Fourier

    • Las ondas armónicas continuas no existen realmente ya que todos los movimientos ondulatorios están limitados tanto espacial como temporalmente

    • Problema: Analizar formas de ondas complejas.

    • Utilizando el análisis de Fourier y la transformada de Fourier se pueden describir formas de ondas más complejas como las que producen los instrumentos musicales.


    Sistemas w lan an lisis de fourier1

    Sistemas W-LANAnálisis de Fourier

    Postulados de Fourier

    • Se puede obtener una función discontinua a partir de la suma de funciones continuas.

    • Las ondas periódicas, se pueden representar con una precisión arbitraria, mediante la superposición de un número suficientemente grande de ondas senoidales que forman una serie armónica.


    Sistemas w lan an lisis de fourier2

    Sistemas W-LANAnálisis de Fourier

    • Toda función f(t) periódica de periodo P, se puede representar en forma de una suma infinita de funciones armónicas, es decir,

      donde el periodo P=2pi/w, y a0 a1 ...ai ... y b1 b2 .... bi .. son los denominados coeficientes de Fourier.

    • Conocida la función periódica f(t), se calculan los coeficientes ai y bi integrando f(t).


    Sistemas w lan an lisis de fourier3

    Sistemas W-LANAnálisis de Fourier

    • Ejemplo, para el pulso rectangular simétrico de anchura 1, y periodo 2 se obtienen los siguientes coeficientes.


    Sistemas w lan an lisis de fourier4

    Sistemas W-LANAnálisis de Fourier

    Transformada de Fourier


    Sistemas w lan codificaci n

    Sistemas W-LANCodificación

    S. Análoga>Muestreo,PAM>Cuantificación, Código PCM> rep. PCM Bipolar de datos Binarios


    Sistemas w lan modulaci n digital

    Sistemas W-LANModulación Digital

    Modulación

    • Codificar información de un mensaje fuente de forma que permita la transmisión por un canal dado

    • Traslación de baja frecuancia, Banda Base, a frecuencias mayores, Banda Pasante

    • Banda Base: Señal Moduladora

    • Banda Pasante: Señal Modulada

    • Puede variar Amplitud, ASK, Frecuancia FSK o Fase PSK

    • Demodular: Extraer el mensaje de Banda Base de la Portadora


    Sistemas w lan modulaci n digital1

    Sistemas W-LANModulación Digital

    • Amplitude Shift Keying (ASK)

    • Phase Shift Keying (PSK)

    • Frequency Shift Keying (FSK)

    1 0 1 1

    m(t)

    AM Modulation

    1 0 1 1

    m(t)

    AM Modulation

    1 0 1 1


    Sistemas w lan distinci n entre bit y baudio

    Sistemas W-LANDistinción entre Bit y Baudio

    En algunos sistemas en que el número de baudios esta muy limitado (p. ej. módems telefónicos) se intenta aumentar el rendimiento poniendo varios bits/s por baudio:

    2 símbolos: 1 bit/s por baudio

    4 símbolos: 2 bits/s por baudio

    8 símbolos: 3 bits/s por baudio

    Esto requiere definir 2n símbolos (n=Nº de bits por baudio). Cada símbolo representa una determinada combinación de amplitud (voltaje) y fase de la onda.

    La representación de todos los símbolos posibles de un sistema de modulación se denomina constelación


    Constelaciones de algunas modulaciones habituales

    Amplitud

    Fase

    1

    2,64 V

    10

    11111

    11000

    10

    00

    01101

    0,88 V

    11

    00011

    Portadora

    0

    00100

    11

    01

    -0,88 V

    01

    -2,64 V

    00

    QAM de 32 niveles

    (Módems V.32 de 9,6 Kb/s)

    5 bits/símbolo

    Binaria

    simple

    1 bit/símb.

    2B1Q

    (RDSI)

    2 bits/símb.

    QAM de

    4 niveles

    2 bits/símb.

    Amp. + Fase

    Constelaciones de algunas Modulaciones habituales


    Sistemas w lan modulaciones m s utilizadas en rcd

    Sistemas W-LANModulaciones más utilizadas en RCD

    • QPSK: Quadrature Phase-Shift Keying

    • QAM: Quadrature Amplitude Modulation


    Sistemas w lan m todos de acceso al medio

    Sistemas W-LANMétodos de Acceso al Medio

    • FDMA

    • TDMA

    • CDMA
