1 / 28

Réz és ötvözetei

Réz és ötvözetei. Technikusoknak. Katt ide!. Tartalomjegyzék. Réz Sárgaréz Ónbronz Alumíniumbronz Bemutató vége. Réz tulajdonságai. Hidegen jól alakítható, nagy gázoldó képessége miatt rosszul önthető. Színe vörös.

henry
Download Presentation

Réz és ötvözetei

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript


  1. Réz és ötvözetei Technikusoknak Katt ide!

  2. Tartalomjegyzék Réz Sárgaréz Ónbronz Alumíniumbronz Bemutató vége

  3. Réz tulajdonságai • Hidegen jól alakítható, nagy gázoldó képessége miatt rosszul önthető. • Színe vörös. • Fő ötvözői a cink (sárgaréz), az ón (ónbronz), az ólom (ólombronz) és az alumínium (alumíniumbronz). • Szabványosított rezek:oxigénmentes réz vákuumtechnikai és különleges villamosipari célokra (Cu-VV, Cu-V, Cu-EOM), átolvasztott katódréz villamosipari felhasználásra (Cu-E),átolvasztott katódréz foszforral dezoxidálva, nem áramvezető, korrózióálló (Cu-EP, Cu-EPP),tűzi finomítású dezoxidálatlan réz (Cu-D, Cu-C) általános felhasználásra, ötvözetek készítésére,tűzi finomítású réz foszforral dezoxidálva (Cu-DP, Cu-CP) általános felhasználásra. • Kémiailag ellenálló, száraz levegőn szobahőmérsékleten nem oxidálódik, nedves levegőn zöldes színű rézkarbonát vonja be a felületét. Oxidáló savakban oldódik. • Jó elektromos- és hővezető, bár az elektromos vezetőképességét a szennyezőanyagok (As, P, Cr, Mn, Sn, Sb), valamint a hidegalakítás erősen rontja. • Olvadáspontja 1083 °C. • Kristályszerkezete felületen középpontos köbös (FKK). • Keménysége lágy állapotban 40 HB, erősen alakítottan 100 HB. • Szakítószilárdsága (Rm) 250…450MPa. TARTALOMJEGYZÉK

  4. 800 320 Rm HB 600 240 Rm [MPa], Nyúlás [%] Brinell keménység [HB] A10 400 160 200 80 0 20 40 60 Zn tartalom [%] Sárgaréz A réz ötvözője a cink, amelynek hatására a réz keménysége és szilárdsága nő, önthetősége javul, gázoldó képessége csökken. Elektromos vezetőképessége romlik, légköri hatásoknak ellenáll, jól polírozható lesz.

  5. A (°C) 1000 900 800 700 600 500 400 300 200 100 B D C G H a+b Gyakorlati alkalmazás b M N L b+g g OP Q d J K E F I U V W Z a b’ g+e e h e+h a+b’ b’+g Cu 10 20 30 40 50 60 70 80 90 Zn Zn- tartalom, tömeg % Sárgaréz egyensúlyi diagramja A réz-cink ötvözetrendszer likvidusza hatágú, vagyis az olvadékból hat fázis kristályosodhat ki (α, β, γ, δ, ε, η). A nagyobb cinktartalmú ötvözetek nagyon ridegek, így ezeknek gyakorlati jelentőségük nincs. Lényeges rész az AB, BD, DG pontok közötti rész.

  6. A B D C Szövetelemek A likvidusz AD vonala mentén α szilárd oldat kezd kristályosodni, melynek rácsszerkezete FKK és dendrites alakban, valamint rétegesen kristályosodik. A krisztallitokon belül a koncentrációkülönbség kicsi, mivel a likvidusz és a szolidusz közel van egymáshoz. A rétegesség 600-800°C-on végzett homogenizáló izzítással megszűntethető. Meleg- vagy hidegalakítás után végzett izzítással a krisztallitok dendrites alakja eltüntethető, és globulitos ikerkristályok keletkeznek. Olvadék α + Olvadék α

  7. A B D C Szövetelemek 2 Olvadék A BD pontok közé (Zn%= 32,5-38%) eső ötvözetek olvadékából először α szilárd oldat kezd kristályosodni. 903°C hőmérséklet elérésekor α szilárd oldat és 37%-os Zn tartalmú β szilárd oldat is keletkezik. Ez a β szilárd oldat a hőmérséklet csökkenésével α szilárd oldattá alakul át. α + Olvadék αα + β α

  8. A B D C Szövetelemek 3 Olvadék A BD pontok közé (Zn%= 32,5-38%) eső ötvözetek olvadékából először α szilárd oldat kezd kristályosodni. 903°C hőmérséklet elérésekor α szilárd oldat és 37%-os Zn tartalmú β szilárd oldat is keletkezik. 450-470°C-on a β fázis rácsszerkezete átrendeződik, a réz és a cink atomok a kristályrácsban helyet cserélnek. Ez az átrendeződés nem okoz felismerhető változást. (EK vonal mentén játszódik le). α + Olvadék ααβ ααβ’

  9. Szövetelemek 4 A γ fázis vegyület (Cu5Zn8), ún. intermetallikus elektronvegyület, és mint vegyület nagyon rideg, akárcsak a δ és az ε fázisok. Ezért azok az ötvözetek, ahol ezek a fázisok előfordulnak, gyakorlati felhasználásra alkalmatlanok.A β fázis a DH vonal mentén kristályosodik ki az olvadékból elsődlegesen.A η fázis a cink réztartalmú szilárd oldata, és hexagonálisan kristályosodik.

  10. Szabványos sárgarezek • Öntészeti sárgarezek: szövetük α+β szilárd oldat (α+β’)Jelölésük: öCuZn33Pb2 ahol Cu=63-67% Pb=0,5-3% Al=0,2-0,6% Szennyezők max. 1,6% Zn33% öCuZn40Pbahol Cu=58-62% Pb=0,5-2,5% Al=0,2-0,8% Szennyezők max. 1,2% Zn40%

  11. Szabványos sárgarezek öCuZn40Pb2 ahol Cu=58-62% Pb=0,5-3% Al=0,2-0,6% Szennyezők max. 1,4% Zn40%

  12. Szabványos sárgarezek 2. Különleges öntészeti sárgarezek: Jelölésük: öCuZn25Al6Fe3Mn2 ahol Cu=64-68% Fe=2,2-4% Al=5-6% Mn=1,5-2,7% Szennyezők max. 1,2% Zn25% öCuZn37Mn2AlFeés öCuZn40Mn3Fe

  13. Szabványos sárgarezek 3. Alakítható sárgarezek: szövetük α szilárd oldat • Ólommentes sárgarezek CuZn5 CuZn10 CuZn15 … CuZn40 • Nagy szilárdságú és különleges sárgarezek CuZn20Al2 CuZn28Sn1 CuZn32Si1 CuZn39Ni2Mn CuZn40Al1Mn CuZn39Ni5

  14. Szabványos sárgarezek • Ólomtartalmú sárgarezek CuZn40Pb2 CuZn40Pb2Sn CuZn39Pb1 CuZn39Pb2 CuZn39Pb3 CuZn36Pb1 TARTALOMJEGYZÉK

  15. 200 150 100 50 400 300 200 100 HB Rm Brinell keménység [HB] Rm [MPa], Nyúlás [%] A10 5 8 10 15 20 Sn tartalom  Ónbronz A réz ötvözője az ón, amelynek hatására a réz keménysége és szilárdsága nő, 8% óntartalomig javul a nyújthatósága, felette romlik.

  16. [°C] 1100 1000 900 800 700 600 500 400 300 200 100 A α +olv β +olv B C D G γ +olv H α α+β β γ +olv γ ε I ε+olv J K L δ+ε M N α+δ O P ε+η η+olv η α+ε Z υ Cu 10 20 30 40 50 60 70 80 90 Sn S Sn tartalom [%]  Ónbronz egyensúlyi diagramja A réz-ón ötvözetrendszer likvidusza hatágú, vagyis az olvadékból hat fázis kristályosodhat ki (α,β,γ,ε,η,υ). Ezek közül a gyakorlatban csak az α, β és γ fázisokkal és ezek átalakulási termékeivel lehet találkozni.

  17. [°C] 1100 1000 900 800 700 600 500 400 300 200 100 A réz olvadáspontjából kiinduló likvidusz első ága mentén α-szilárd oldat kezd kristályosodni. Az ón a réz olvadáspont-ját erősen csökkenti, a likvidusz ezért meredek. A szolidusz lényegesen alacsonyabb hőmérsékleten húzódik, emiatt az olvadékból keletkezett kristályok belső és külső része közti összetételbeli különbség nagy. A dendrites krisztallitok összetételbeli különbsége miatt a rétegesség lesz rájuk jellemző öntött állapotban. 0-13% óntartalmú ötvözeteknél az olvadékból α szilárd oldat kristályosodott ki. A hőmérséklet csökkenésével az ónoldó képessége 586°C-ig nő és ez állandó lesz 520°C-ig. Majd ez 520°C alatt kétféle módon csökken. a) Egyensúlyi állapotban az ón majdnem teljesen kiválik az oldatból. Ez akkor következik be, amikor a hidegen erősen alakított ötvözetet 200-300°C között több napig melegítik (LOZ vonal szerint). b) Ha az ötvözetet nem alakították erősen és nem izzították tartósan, akkor az ónnak csak kis része szegregál, és az α-fázis óntartalma 14% marad (LS vonal szerint). 13,5-22% közötti óntartalmú ötvözeteknél 798°C-on peritektikusan alakul át, és alatta α szilárd oldat és β szilárd oldat lesz jelen. Ez 520°C alatt α+δ fázisokból álló eutektoiddá alakul. A δ fázis Cu31Sn8 elektronvegyület, ami kemény, rideg szövetelem. Színe kékesszürke. A lágy α és a beleágyazódott δ fázis együttesen biztosítja a bronzok jó kopási és siklási tulajdonságait. Ez a gyorsabb lehűlés következménye. Az ilyen ötvözetekből készülnek a csapágyak. Az egyensúlyi lehűlés vagy a tartósabb 300-350°C-on végzett izzítás hatására a δ-fázis Cu3Sn vegyületté alakul, ez az ε-fázis. A α +olv β +olv B C D α α+β β γ I J K L M N α+δ O P α+ε Z S Cu 10 20 30 Sn Szövetelemek Szövetelemek

  18. [°C] 1100 1000 900 800 700 600 500 400 300 200 100 A α +olv β +olv B C D α α+β β γ I J K L M N α+δ O P α+ε Z S Cu 10 20 30 Sn Szövetelemek 2 Olvadék Olvadék + α α Vagy α α + ε α

  19. [°C] 1100 1000 900 800 700 600 500 400 300 200 100 A α +olv β +olv B C D α α+β β γ I J K L M N α+δ O P α+ε Z S Cu 10 20 30 Sn Szövetelemek 3 Olvadék α + Olvadék α + β α + δ Vagy α + δ α + δ α + ε

  20. Szabványos ónbronzok • Alakítható ónbronzok: szövetük α szilárd oldat Óntartalmuk 2-14% között van. Hidegen jól, melegen csak szűk hőmérséklethatárok között alakíthatók. Nagy szilárdságú vezetékhuzalok, tengervíznek ellenálló szerelvények készítésére alkalmazzák.

  21. Szabványos ónbronzok • Önthető ónbronzok: szövetük α szilárd oldat, vagy α+δ eutektoid, vagy α+ε eutektoid Öntészeti bronzok: öCuSn12 ahol Cu=86-88% Sn=11-13% Szennyezők 1% öCuSn10 ahol Cu=87,7-89,7% Sn=9-11% Szennyezők 1,3%

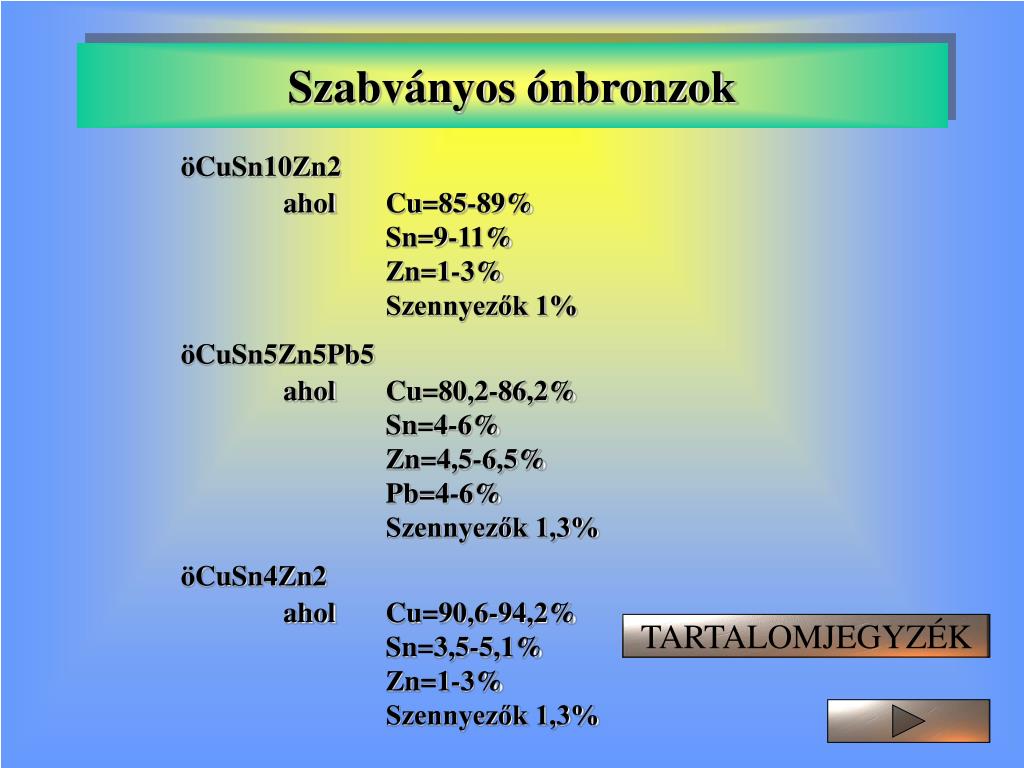

  22. Szabványos ónbronzok öCuSn10Zn2 ahol Cu=85-89% Sn=9-11% Zn=1-3% Szennyezők 1% öCuSn5Zn5Pb5 ahol Cu=80,2-86,2% Sn=4-6% Zn=4,5-6,5% Pb=4-6% Szennyezők 1,3% öCuSn4Zn2 ahol Cu=90,6-94,2% Sn=3,5-5,1% Zn=1-3% Szennyezők 1,3% TARTALOMJEGYZÉK

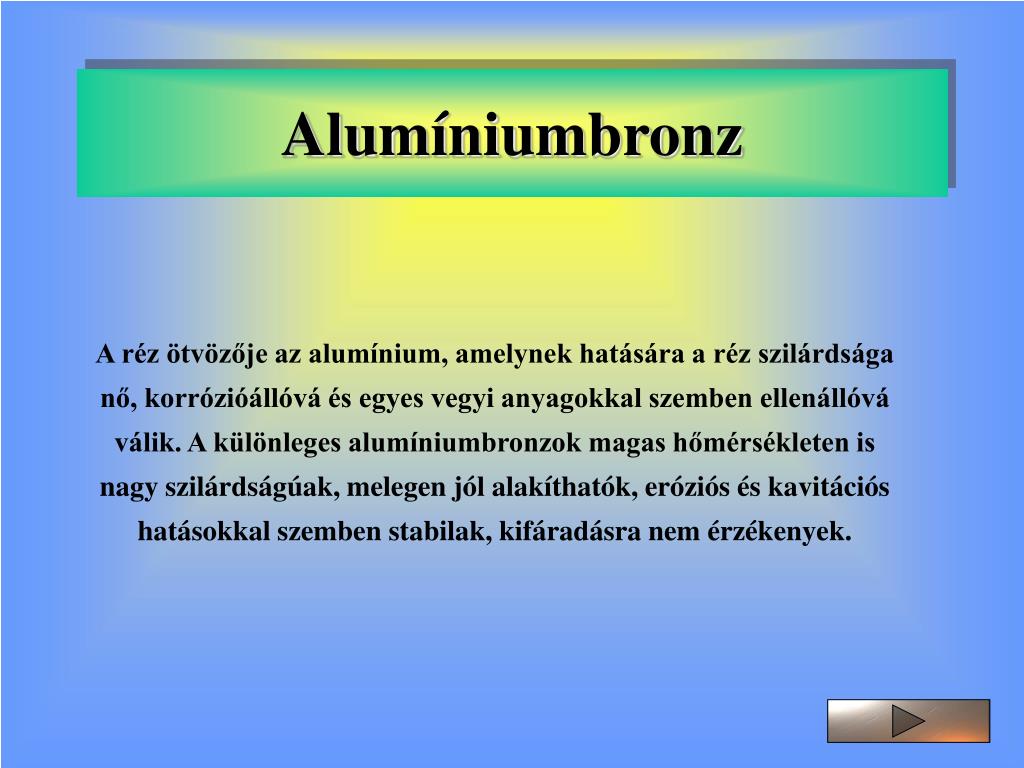

  23. Alumíniumbronz A réz ötvözője az alumínium, amelynek hatására a réz szilárdsága nő, korrózióállóvá és egyes vegyi anyagokkal szemben ellenállóvá válik. A különleges alumíniumbronzok magas hőmérsékleten is nagy szilárdságúak, melegen jól alakíthatók, eróziós és kavitációs hatásokkal szemben stabilak, kifáradásra nem érzékenyek.

  24. A pont jele helyzete % °C A 0 1083 B 7,4 1035 C 8,3 1035 A likvidusz első vonala mentén szabályos kristályrácsú α-szilárd oldat keletkezik. Ennek a fázisnak a telítési határa (oldatban tartó képessége) 1035°C-on 7,4% Al. Ha a hőmérséklet csökken, akkor ez a határ növekszik, 565°C-on már 9,4%-ra változik. Az a-fázis öntéskor dendritesen kristályosodik és réteges, de izzítás után globulitossá alakul. D 9,4 565 °C A 1050 1000 950 900 850 800 750 700 650 600 550 F 9,4 1035 K B C F I N J P O 0 2,5 5 7,5 10 12,5 15 17,5 20 Al tartalom, tömeg % α β α+β γ β+γ δ β+δ D G S 565°C α+δ Alumíniumbronz egyensúlyi diagramja

  25. Az ötvözet B-F pontok közé eső összetétele eutektikus, ahol az a és a β fázis képez eutektikus rendszert. A C pontban (Al tartalom 8,3%) a+β eutektikum keletkezik. 7,4-8,3% Al tartalmú ötvözeteknél először az a fázis kiválása kezdődik meg, 8,3-9% között pedig a β fázisé, majd a maradék olvadék alakul eutektikummá. Az F és I pontok között maximumos rendszer szerint β szilárd oldat keletkezik. A K pontban színfémhez hasonló módon (OP=DP) keletkezik a β szilárd oldat. Stabilitása a hőmérséklet csökkenésével szűkül, majd 565°C-on eutektoidosan alakul át, a+δ eutektoid képződik belőle. A δ fázis Cu3Al fémes vegyület, amely kemény és rideg szövetelem, ezért az alakíthatóságoterősen csökkenti. °C A 1050 1000 950 900 850 800 750 700 650 600 550 K B C F I N J P O 0 2,5 5 7,5 10 12,5 15 17,5 20 Al tartalom, tömeg % α β α+β γ β+γ δ β+δ D G S 565°C α+δ Szövetelemek

  26. α α+β α+δ Szövetelemek 2 Olvadék Olvadék +α α

  27. 1050 1000 950 900 850 800 750 700 0 2,5 5 7,5 10 Szövetelemek 3 Olvadék Olvadék + α β + α α TARTALOMJEGYZÉK

  28. Ezzel vége a bemutatónak! A képre kattintva kilép a prezentációból.

More Related
