  1. TRAITEMENT D’IMAGE SIF-1033

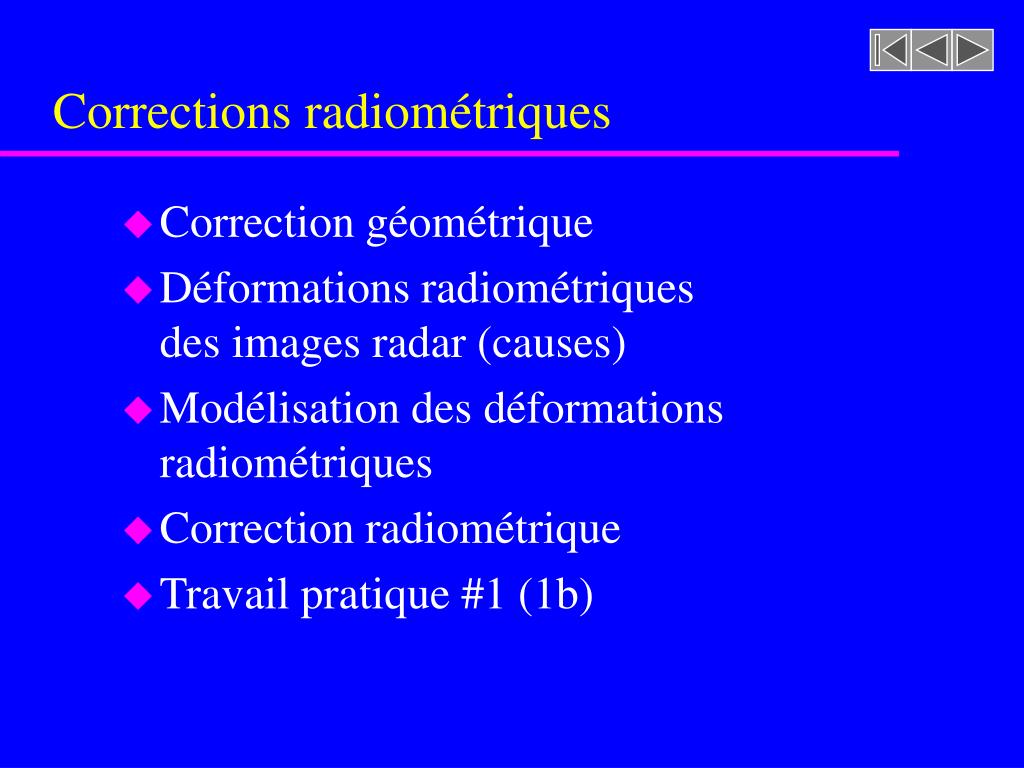

  2. Corrections radiométriques • Correction géométrique • Déformations radiométriques des images radar (causes) • Modélisation des déformations radiométriques • Correction radiométrique • Travail pratique #1 (1b)

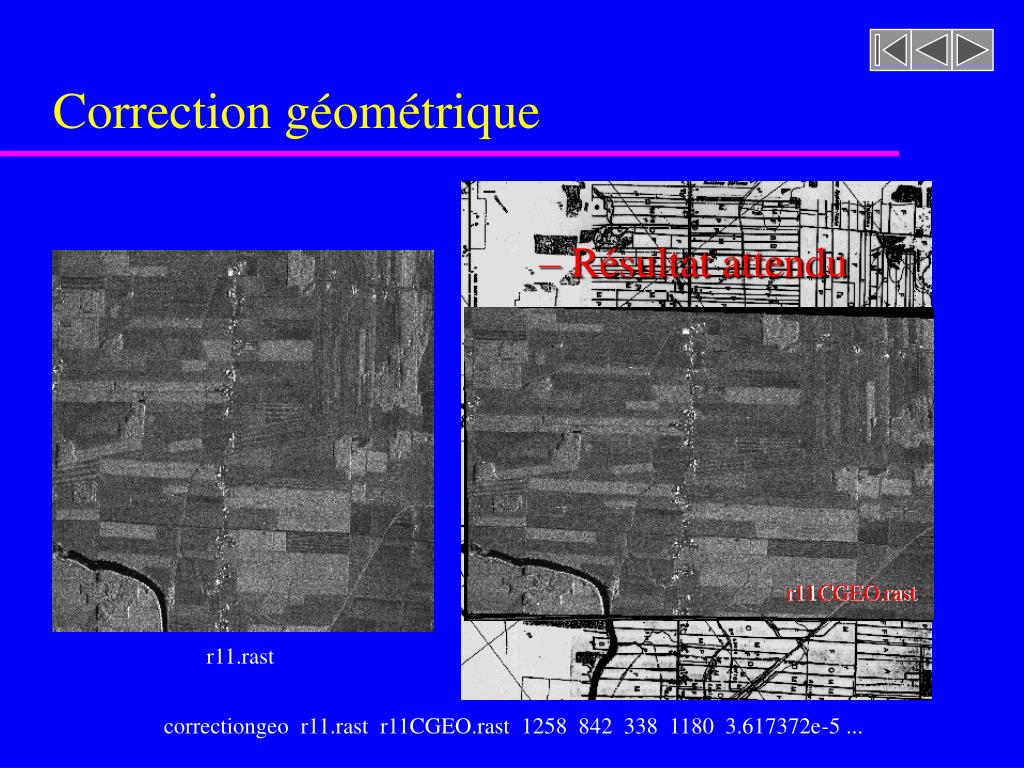

  3. – Résultat attendu r11 CGEO .rast Correction géométrique r11.rast correctiongeo r11.rast r11CGEO.rast 1258 842 338 1180 3.617372e-5 ... cadastreNS4X4.tiff

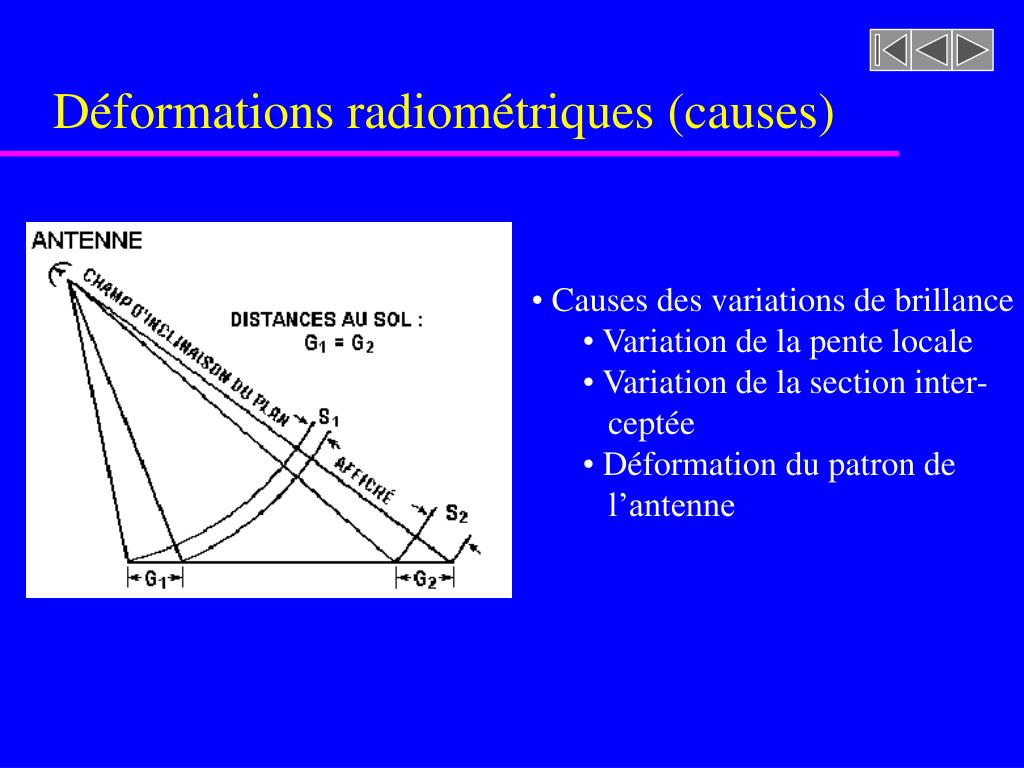

  4. Déformations radiométriques (causes) • Causes des variations de brillance • Variation de la pente locale • Variation de la section inter- • ceptée • Déformation du patron de • l’antenne

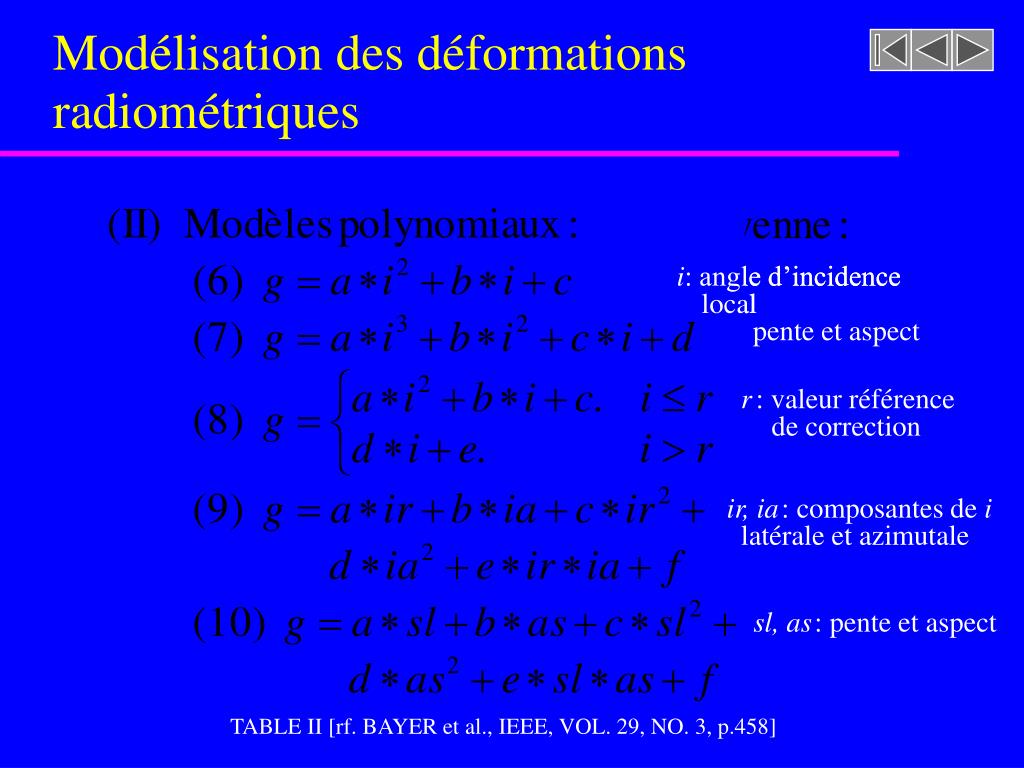

  5. i: angle d’incidence local sl, as: pente et aspect r: valeur référence de correction ir, ia: composantes de i latérale et azimutale sl, as: pente et aspect Modélisation des déformations radiométriques i: angle d’incidence local TABLE II [rf. BAYER et al., IEEE, VOL. 29, NO. 3, p.458]

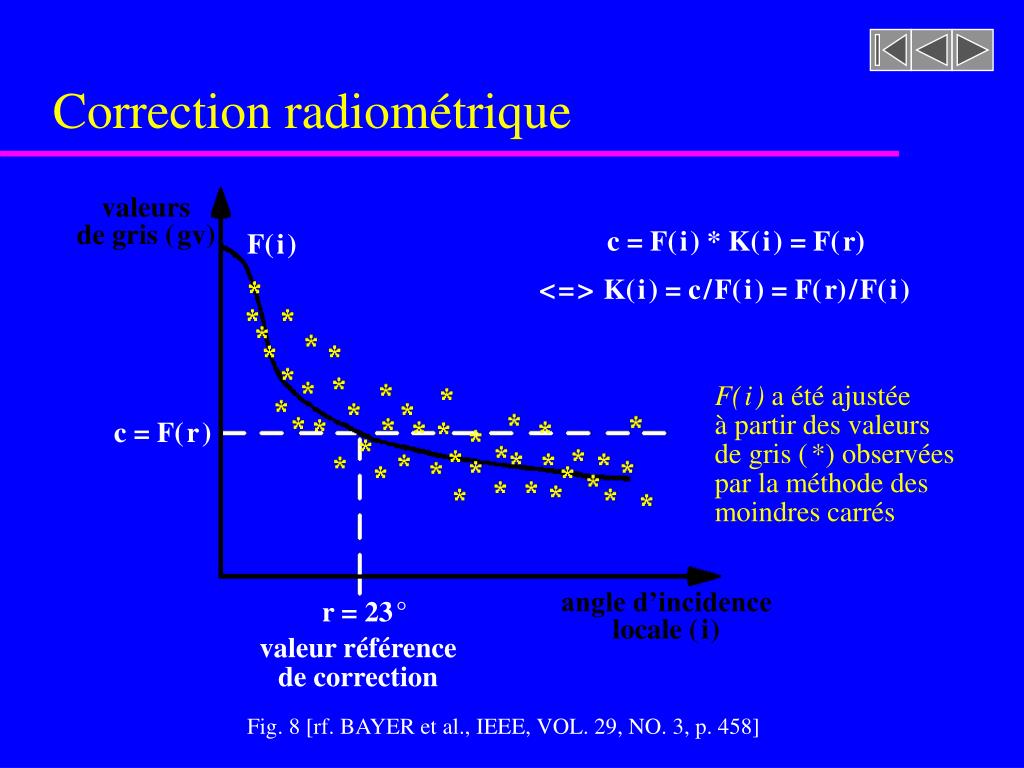

  6. Correction radiométrique valeurs de gris (gv) c = F(i) * K(i) = F(r) F(i) <=> K(i) = c/F(i) = F(r)/F(i) F(i) a été ajustée à partir des valeurs de gris (*) observées par la méthode des moindres carrés c = F(r) angle d’incidence locale (i) r = 23° valeur référence de correction Fig. 8 [rf. BAYER et al., IEEE, VOL. 29, NO. 3, p. 458]

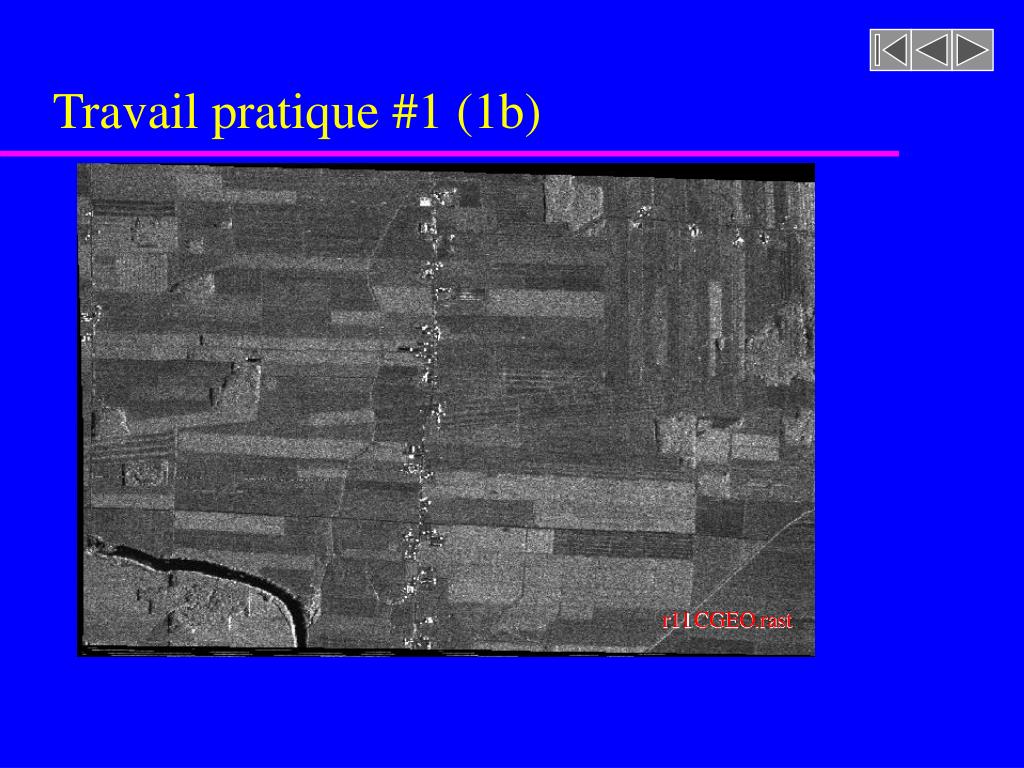

  7. r11 CGEO .rast Travail pratique #1 (1b)

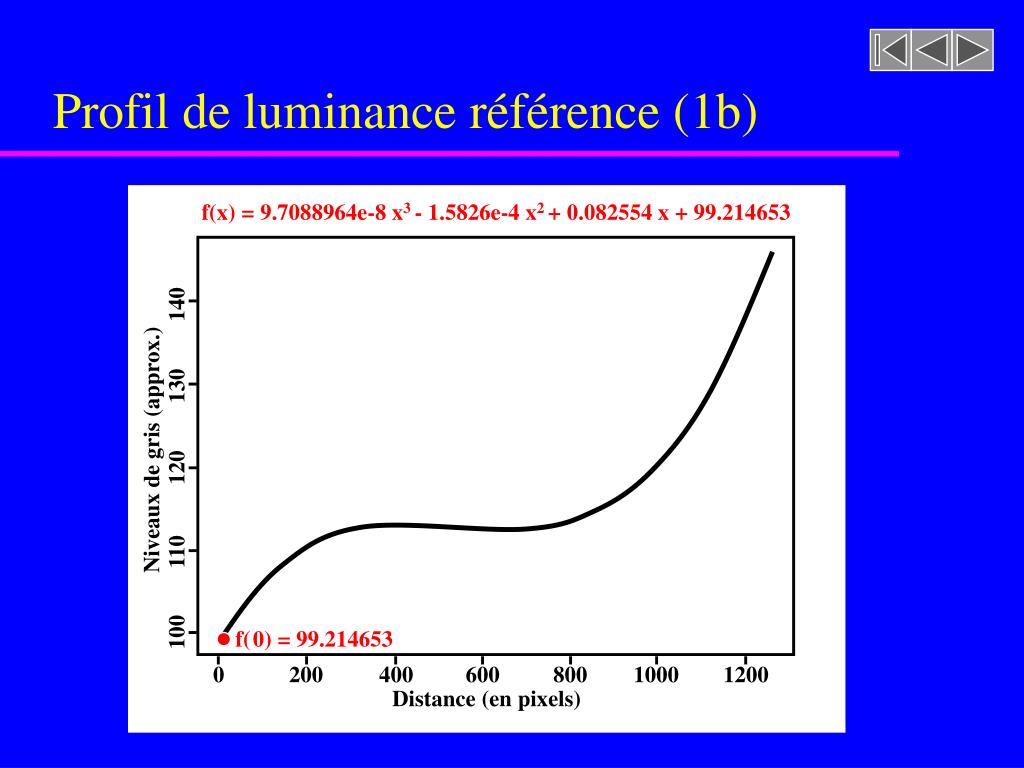

  8. Profil de luminance référence (1b) f(x) = 9.7088964e-8 x3 - 1.5826e-4 x2 + 0.082554 x + 99.214653 140 130 Niveaux de gris (approx.) 120 110 100 f(0) = 99.214653 0 200 400 600 800 1000 1200 Distance (en pixels)

  9. r11 r11 CGEO CRAD .rast .rast Résultat attendu (1b) correctionpatron r11CGEO.rast r11CRAD.rast 9.7088964e-8 ...

  10. Résumé • Corrections radiométriques • Déformations radiométriques des images radar • Modélisation des déformations radiométriques • Correction radiométrique • Remise du TP1 : 31 janvier 2001.
