Berechnung eines Schnapphaken

Berechnung eines Schnapphaken. Motivation. Berechnung des Fügevorgangs Berechnung der Spannungen Material Berechnung der benötigten Fügekraft Problem: Erstellen von Kontaktflächen. Parameter/Geometrie. Material : PA-GF (30 %, trocken) E-Modul: 10000 MPa ε zul : 1 ,5 %.

hei
Download Presentation

Berechnung eines Schnapphaken

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

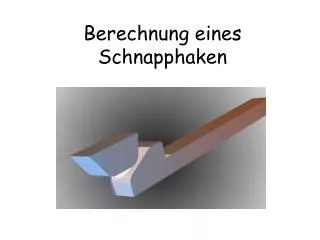

  1. Berechnung eines Schnapphaken

  2. Motivation • Berechnung des Fügevorgangs • Berechnung der Spannungen Material • Berechnung der benötigten Fügekraft • Problem: Erstellen von Kontaktflächen

  3. Parameter/Geometrie • Material : PA-GF (30 %, trocken) • E-Modul: 10000 MPa • εzul: 1,5 %

  4. Parameter/Geometrie • 2-D- Berechnung • plane 82 • Contac172 • Targe169 • Reibungsfrei berechnet

  5. Vernetzung/Festhaltungen Vernetzung:  automatisch; feiner an Kontakt & εmax,erw. Festhaltungen:  target  line 9 all DOF  contact  line 6 Masterknoten (rot), ux= -45

  6. Fügevorgang

  7. Fügekraft- Weg Diagramm

  8. Spannungsverlauf

  9. Auswertung • σmax = 63 MPa  εmax= 0,63% • εzul= 1,5%  Sicherheit = 2 • Benötigte Fügekraft = 2,3 N Haken bei maximaler Durchbiegung

  10. Vielen Dank für Eure Aufmerksamkeit
