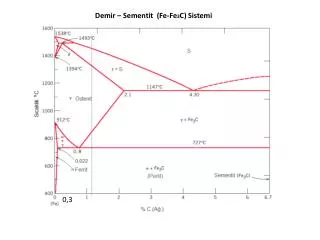

  1. Demir – Sementit (Fe-Fe3C) Sistemi 0,3

  2. Demir – Sementit (Fe-Fe3C) Sistemi—Ana Fazlar

  3. Fe-Fe3C Sistemindeki Fazlar • α-Ferrit– HMK Demir ve Karbonun katı çözeltisi • • Oda sıcaklığında demirin kararlı yapısıdır. • • Maksimum karbon (C)çözünürlüğüağırlıkça % 0,022dir. • • 912 °C’ nin üzerine ısıtıldığında YMK(γ)-östenit fazına dönüşür. • γ-Östenit–YMK Demir ve Karbonun katı çözeltisi • • Maksimum karbon (C)çözünürlüğüağırlıkça %2,1 dir. • • 1395 °C’nin üzerine ısıtıldığında HMK δ-ferritfazına dönüşür. • • Ötektoid sıcaklığın (727 ° C) altında kararlı değildir.

  4. Fe3C– Sementit (Demir Karbür) • • Bir intermetalik bileşik olup yarı kararlı yapıdadır. Oda sıcaklığında yapısını korur ancak 650 oC’nin üzerinde temperlendiğinde çözünerek α-Fe ve grafit’e dönüşür. • Fe-C Sıvı Çözeltisi • (γ) Östenit

  5. Ötektoid dönüşüm , % 0,8 C ve 723 oC (γα+ Fe3C) Östenit Perlit
