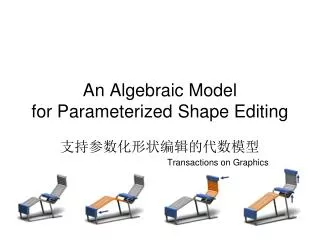

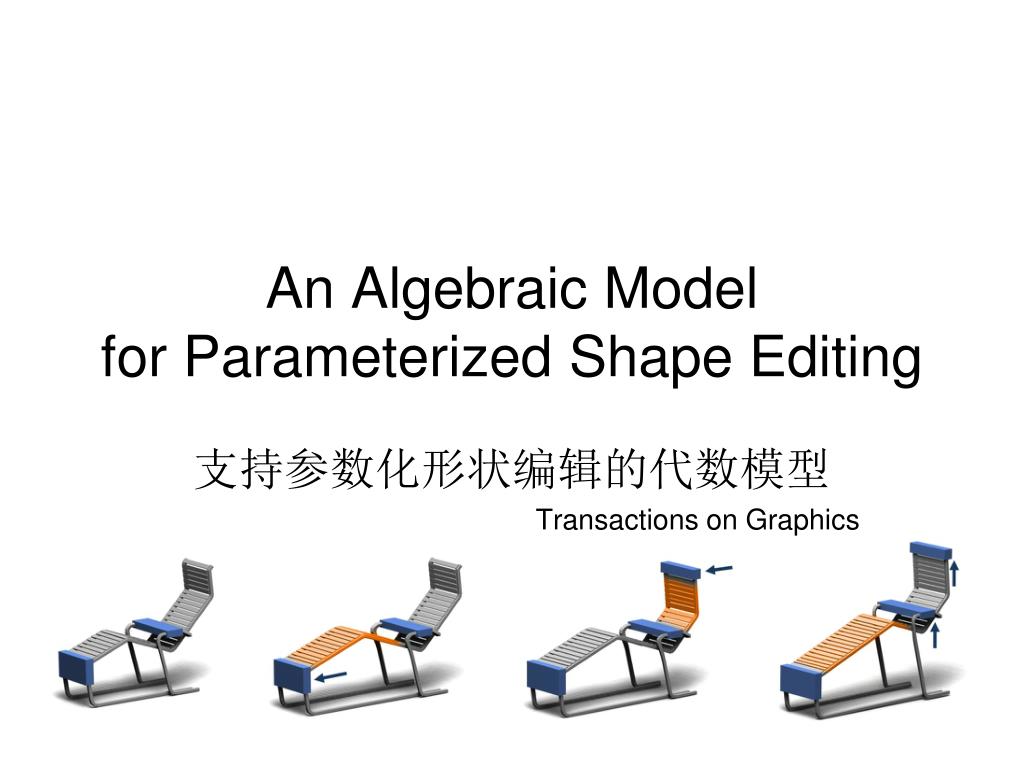

  1. An Algebraic Model for Parameterized Shape Editing 支持参数化形状编辑的代数模型 Transactions on Graphics

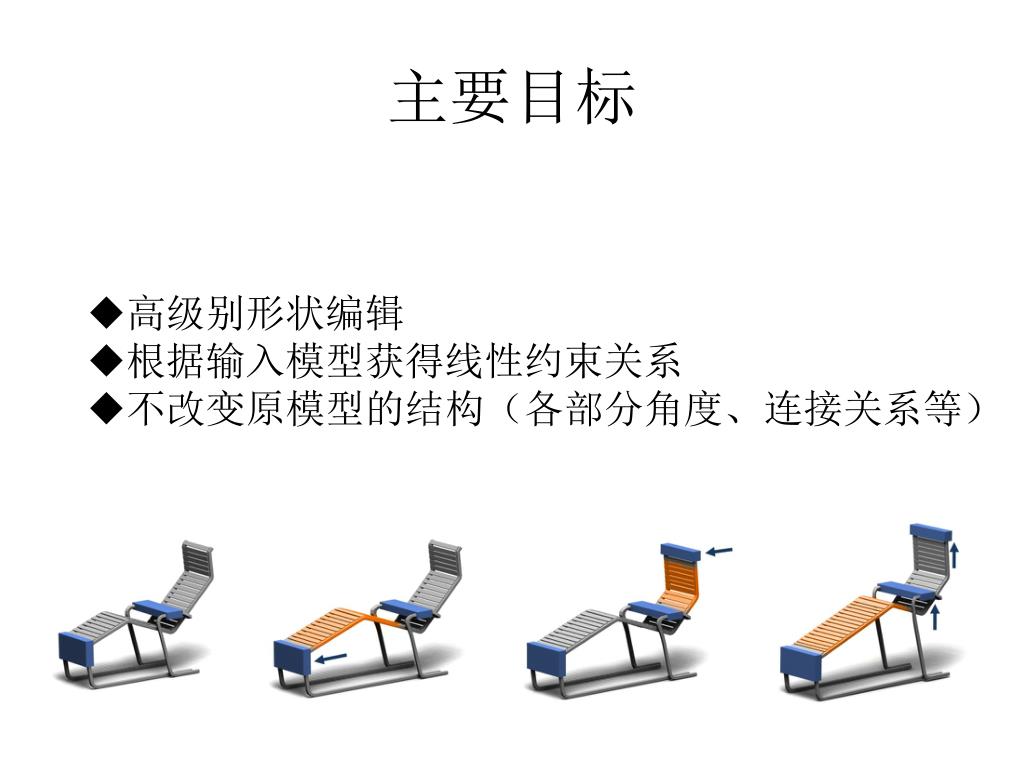

  2. 主要目标 • 高级别形状编辑 • 根据输入模型获得线性约束关系 • 不改变原模型的结构（各部分角度、连接关系等）

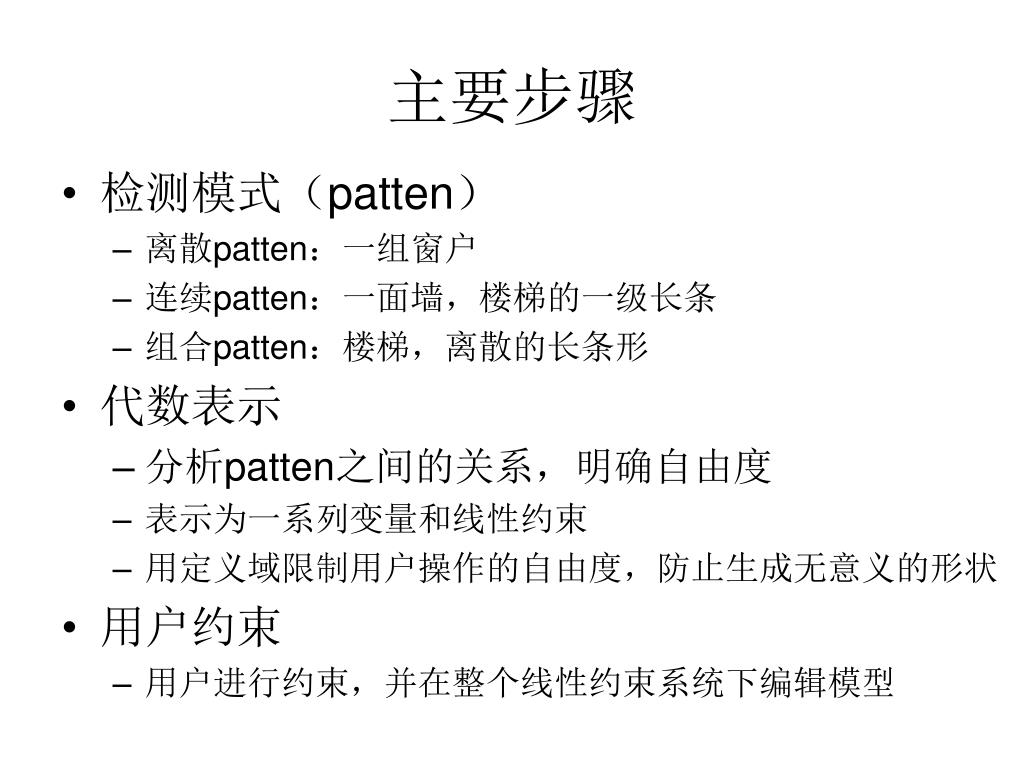

  3. 主要步骤 • 检测模式（patten） • 离散patten：一组窗户 • 连续patten：一面墙，楼梯的一级长条 • 组合patten：楼梯，离散的长条形 • 代数表示 • 分析patten之间的关系，明确自由度 • 表示为一系列变量和线性约束 • 用定义域限制用户操作的自由度，防止生成无意义的形状 • 用户约束 • 用户进行约束，并在整个线性约束系统下编辑模型

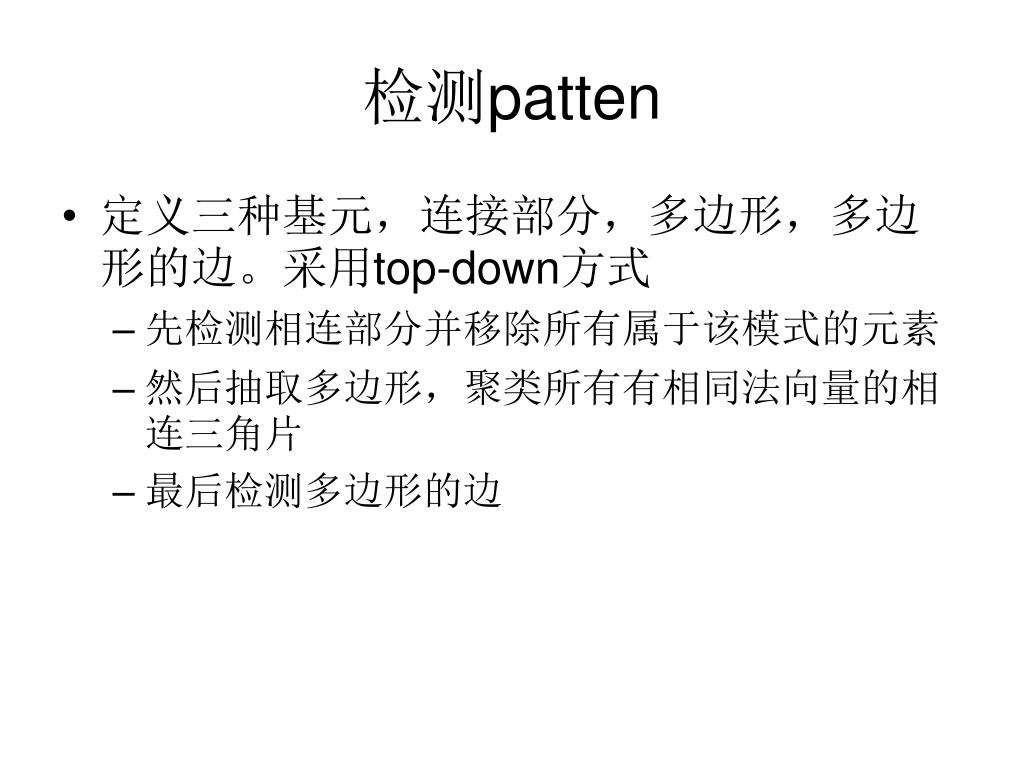

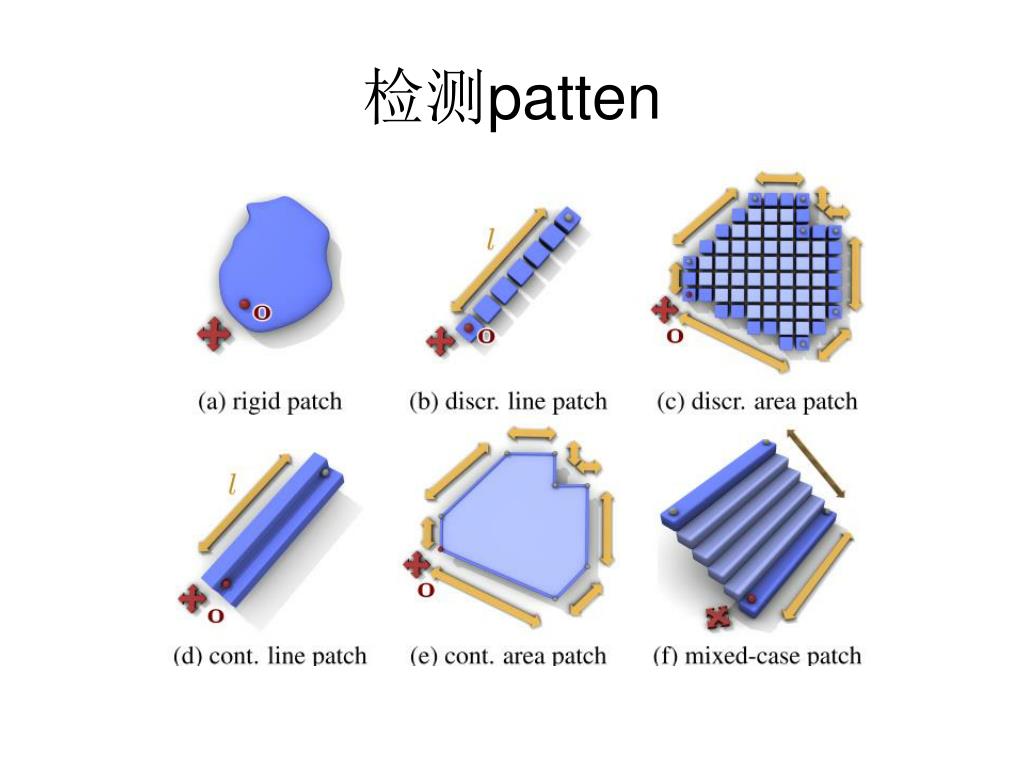

  4. 检测patten

  5. 检测patten • 随机抽样一致性算法（RANSAC） 左图：包含很多局外点的数据集       右图：RANSAC找到的直线（局外点并不影响结果）

  6. 检测patten • 定义三种基元，连接部分，多边形，多边形的边。采用top-down方式 • 先检测相连部分并移除所有属于该模式的元素 • 然后抽取多边形，聚类所有有相同法向量的相连三角片 • 最后检测多边形的边

  7. 检测patten • 离散1参数pattern • 随机选取两个基元 • 用两者中心构造直线 • 聚集靠近直线的基元 • 与第一个基元形状相近的加入集合 • 对集合采样，选取最大的连续元素

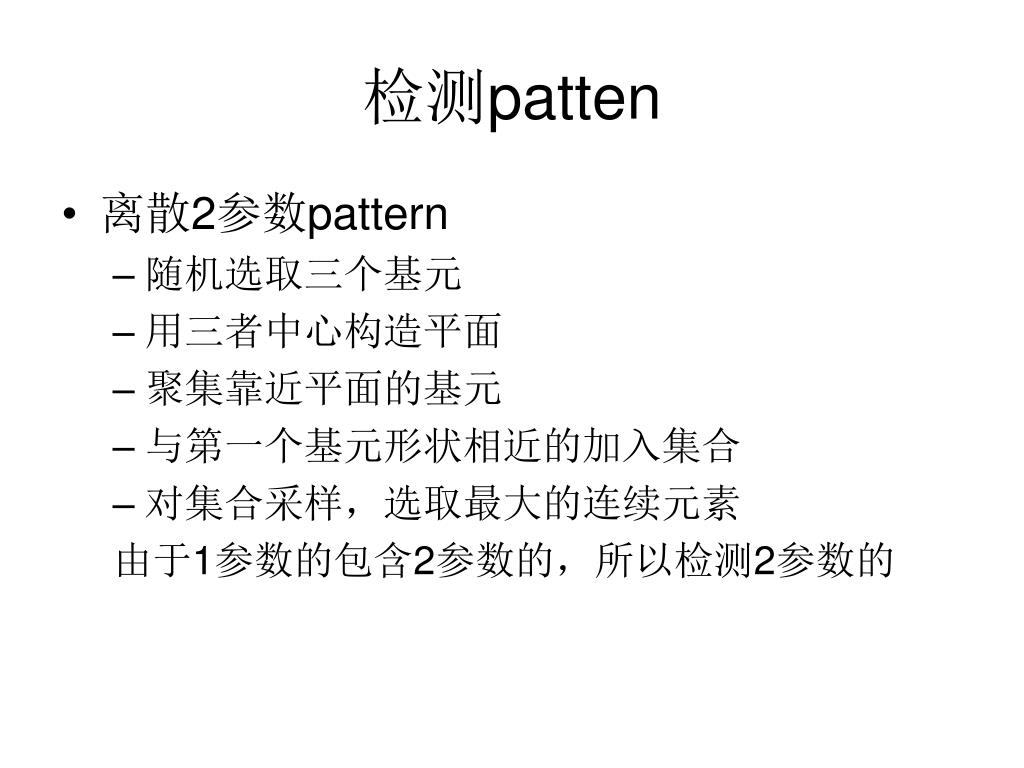

  8. 检测patten • 离散2参数pattern • 随机选取三个基元 • 用三者中心构造平面 • 聚集靠近平面的基元 • 与第一个基元形状相近的加入集合 • 对集合采样，选取最大的连续元素 由于1参数的包含2参数的，所以检测2参数的

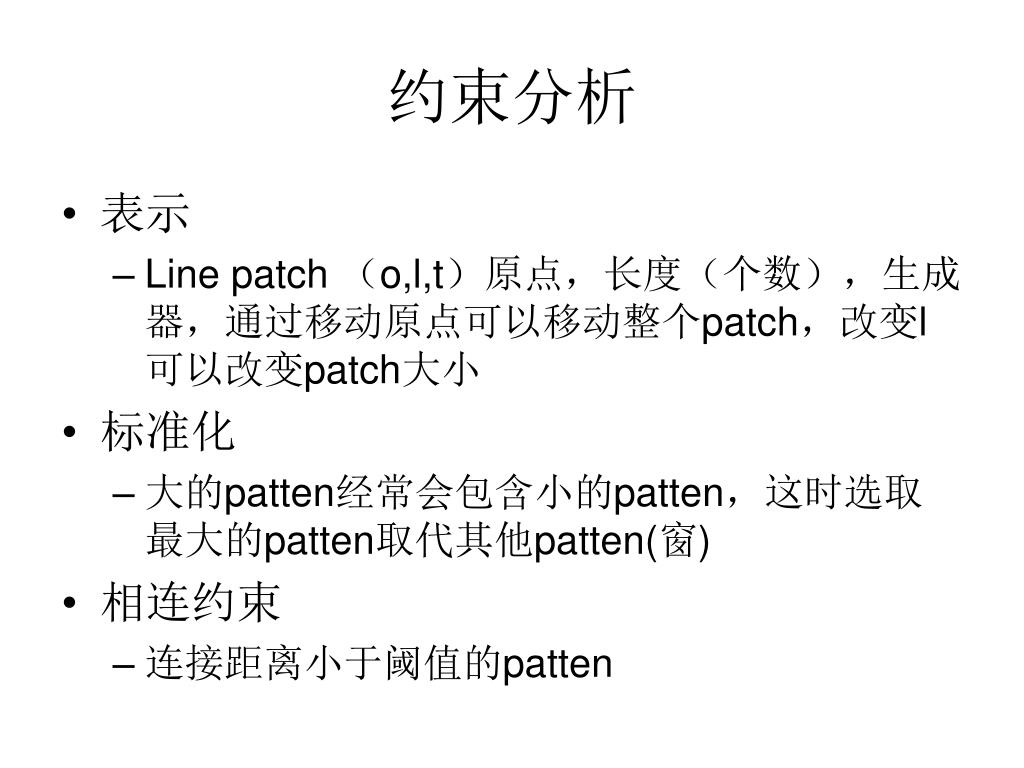

  9. 约束分析 • 表示 • Line patch （o,l,t）原点，长度（个数），生成器，通过移动原点可以移动整个patch，改变l可以改变patch大小 • 标准化 • 大的patten经常会包含小的patten，这时选取最大的patten取代其他patten(窗) • 相连约束 • 连接距离小于阈值的patten

  10. 效果

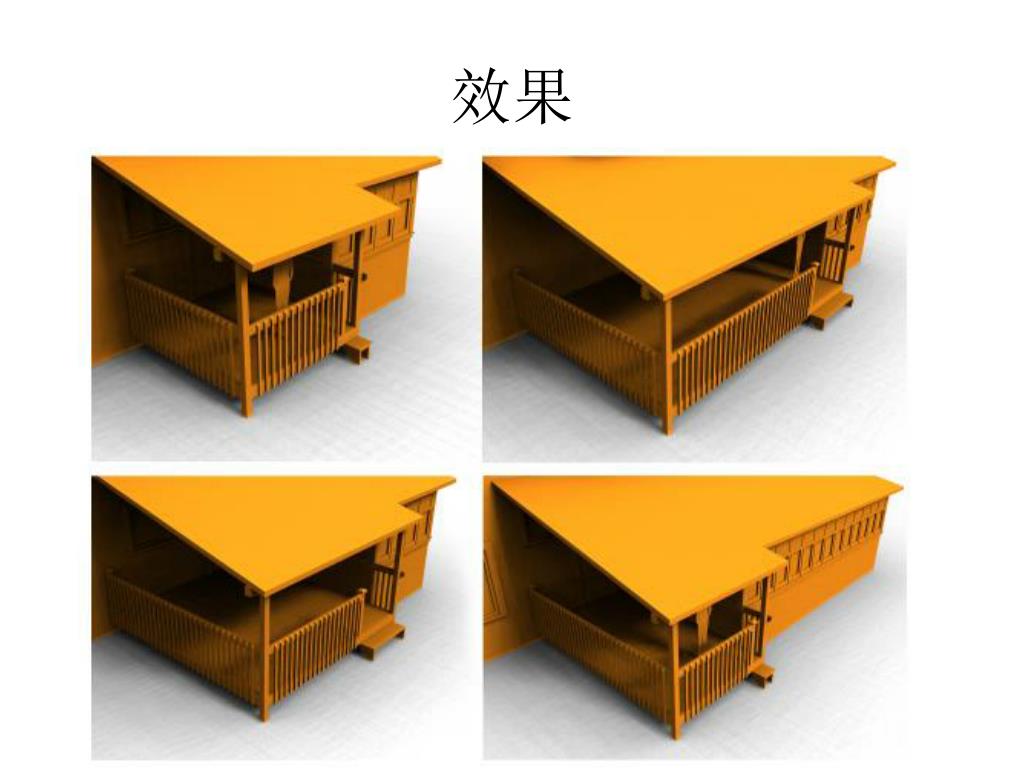

  11. 效果

  12. 效果

  13. 性能 2GHz Intel Xeon E5335processor 4GB of main memory

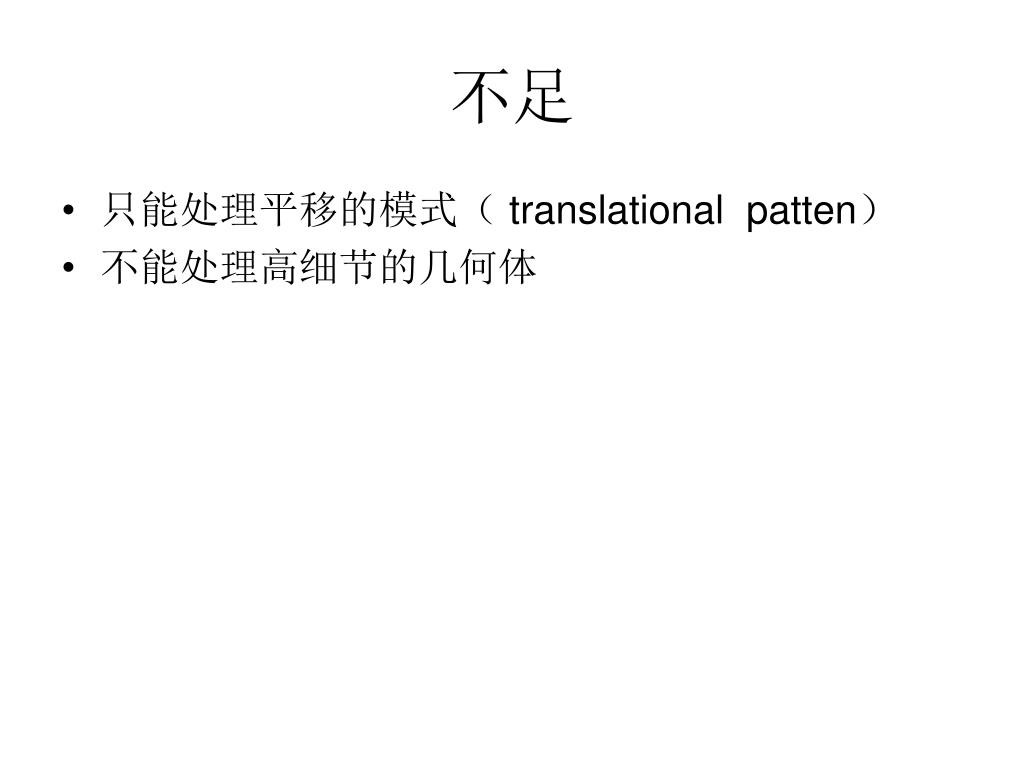

  14. 不足 • 只能处理平移的模式（ translational patten） • 不能处理高细节的几何体
