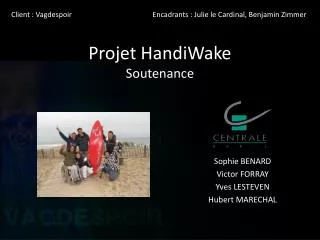

  1. Client : Vagdespoir Encadrants : Julie le Cardinal, Benjamin Zimmer Projet HandiWakeSoutenance Sophie BENARD Victor FORRAY Yves LESTEVEN Hubert MARECHAL

  2. Introduction • Le Client : Vagdespoir • une association socio sportive • créée en Mars 2007 par un groupe de jeunes Handicapés et valides passionnés par les sports de Glisse • Ismaël GUILLIORIT en est le président fondateur • Découverte par le grand public grâce à son calendrier : "Les ZANDIS se mettent à NU"

  3. Introduction • Les objectifs de Vagdespoir : • changer le Regard sur le Handicap par la promotion des sports HandiGlisse • mener des actions de sensibilisation • mener des actions de soutien et d'accompagnement auprès des personnes touchées par le handicap • organiser des actions sportives, "Week-End HandiGlisse ", et sorties en plein air, favorisant l'échange entre Valides et Handicapés

  4. Introduction • Handiwake

  5. Sommaire I/ Gestion du projet : 1. 2. II/ Les résultats :

  6. Gestion du projetPlanning

  7. Gestion du projetPlanning

  8. Gestion du projet Problèmes rencontrés • Projet de 2 semestres réduit à 1 semestre => élaboration d’un cahier des charges • 2 équipes encadrantes : • Baya Hattab : démarche liée au handicap • Julie Le Cardinal : hiérarchisation du travail par des outils innovants de management de projet, gain en efficacité => Reprise d’une majeure partie de notre travail

  9. Gestion du projetProblèmes rencontrés : Enseignements • Meilleure compréhension de l’importance des outils de management de projet : • répartition des responsabilités, • analyse des risques, • planning en amont. • Importance de savoir rebondir (« avoir du pop »)

  10. Gestion du projetPoints positifs • Plan humain : • Découverte de grandes personnalités • Découverte d’un point de vue différent sur la vie • Plan technique : • Meilleure connaissance en Matériaux • Maitrise des outils d’analyse fonctionnelle • Découverte des outils de CAO (Catia, SpaceClaim)

  11. Rôle de Victor • Toujours très motivé et moteur • Méthodique et rigoureux • Fort investissement dans ce projet • Connaissance du monde de la glisse

  12. Les résultats

  13. Les résultatsLa démarche • Analyse fonctionnelle du système • Rassembler tous les environnants possibles • Chercher les liens entre eux, création de fonctions • Classer les fonctions par importance • Affecter des critères de satisfaction à chaque fonction • Rechercher les différentes solutions techniques (création du BTE) • Choix des différentes solutions techniques aboutissant à un système idéal (?)

  14. Les résultatsLes différents aspects • Etudes déjà effecutées : • Trois génération du système par Manu • Test de différents matériaux (alu, titane, silium) • Test de géométrie structurelle (position du corps, angle,…) • Objectif • Satisfaire aux exigences d’Ismaël • Optimiser le système existant tout en préservant la santé de l’utilisateur • Viser une industrialisation du système

  15. Les résultatsLes différents aspects • Enoncé du besoin « Châssis supportant un siège pouvant s’accrocher sur une planche de wakeboard du marché afin de permettre à des utilisateurs de pratiquer ce sport dans les meilleurs conditions de sécurité »

  16. Les résultatsLes interlocuteurs • Aspect handisport : • Ismaël Guilliorit, président de l’association Vagdespoir • Emmanuel Guillon, handiwakeboarder • Christophe Martin, handikitesurfer • Aspect méca • Guillaume Puel, Sylviane Bourgeois • Aspect CAO : • Xavier de Contencin, Pascal Morenton

  17. Les résultatsL’analyse fonctionnelle • Environnement du produit recherché

  18. Les résultatsL’analyse fonctionnelle • Les fonctions : « Relations existant entre le système étudié et tous les environnants de celui-ci. Certaines fonctions, liant deux environnants par l’intermédiaire du système, sont les fonctions principales (FP) ou complémentaires (FS). D’autres, reliant un environnant au système sont les fonctions contraintes (FC). »

  19. Les résultatsL’analyse fonctionnelle • Caractéristiques pour chaque élèment de l’environnement :

  20. Les résultatsL’analyse fonctionnelle • Critères d’appréciation : Le tableau suivant associe à chacune des fonctions, dont l’importance est supèrieure à 3%, un critère d’appréciation ainsi qu’une échelle de note de ces critères

  21. Les résultatsL’analyse focntionnelle

  22. Les résultatsL’analyse fonctionnelle • Conclusion : • Mise en place de fonctions à satisfaire • Caractérisation de ces fonctions • Possibilité de cerner les points importants à améliorer

  23. Les résultatsLes solutions techniques • La démarche : • Etat de l’art • Recherche de solutions innovantes • Création du BTE • Sélection d’une solution

  24. Les résultatsLes solutions techniques • L’état de l’art : Nous avons alimenté nos réflexions de recherches en matériaux et solutions innovantes. Celles-ci apparaissent dans le BTE lorsqu’elles ont été jugées pertinentes (alphagel, selles, différents types de carbone …)

  25. Les résultatsLes solutions techniques • Le BTE : Solution technique Fonction Caractéristique de la solution (note d’évaluation) Critère d’évaluation

  26. Les résultatsLes solutions techniques • FP3 : Le système doit permettre à l’utilisateur d’amortir les chocs Problématiques : - sécurité de l’utilisateur - capacité d’envoyer du « pop » Solutions retenues : - betagel - amortisseurs type gomme caoutchouc => Choix suite à de nombreux tests

  27. Les résultatsLes solutions techniques • FP3 : Le système doit permettre à l’utilisateur d’amortir les chocs

  28. Les résultatsLes solutions techniques • FP4 : Utiliser les vagues pour sauter P : - rigide - transmettre au maximum les efforts exercés par l’utilisateur - léger SR : carbone composite (4)

  29. Les résultatsLes solutions techniques • FS1 : être facilement portable lors du transport P : autonomie de la personne en situation d’handicap SR : - diamètre inférieur à 4cm (utilisation du sandwich carbone-mousse de PVC pour diminuer le diamètre des tubes) - poids de 2,2kg, prévu à 1,6kg en utilisant le carbone, soit une réduction de 27%

  30. Les résultatsLes solutions techniques • FS2 : permettre à l’eau de s’évacuer P : - l’eau ne doit pas être un frein - évacuation rapide (30cm^2/s) - surface frontale de prise à l’eau < à 30% de la surface frontale totale SR : (4)

  31. Les résultatsLes solutions techniques • FS3 : prix à la portée de l’utilisateur P : - prix difficile à déterminer - prototype/grande échelle - aide au financement SR : - pour un prix bas, la SGR est différente (alu 7075 T6,…)

  32. Les résultatsLes solutions techniques • FC1 : empêcher les blessures en cas de rupture du système P : - éviter toute blessure en cas d’usure ou de rupture du matériel - différents types de cassure (nette, coupante, …) SR : - enrobage des tubes de carbone d’une fine couche de résine époxy

  33. Les résultatsLes solutions techniques • FC2 : adapté à la morphologie de l’utilisateur P : - ergonomie essentielle à la pratique de haut niveau - position confortable SR : - angle et position du corps identique à celle trouvée par Manu, considérée comme idéale - coque sur-mesure - coques standards sous différentes tailles en cas d’industrialisation

  34. Les résultatsLes solutions techniques • FC3 : être étanche et flotter P : - utilisation sécurisée - système entièrement étanche SR : ‘soudure’ des tubes de carbone étanches

  35. Les résultatsLes solutions techniques • FC4 : se fixer facilement à la planche et à la coque P : - autonomie de l’utilisateur - simplicité du système - absence d’outils SR : vis de chausses de wakeboard et rondelles autobloquantes

  36. Les résultatsLes solutions techniques • Système d’attache de l’utilisateur dans la coque P : - système facile, performant et léger SR : la solution actuelle est idéale : harnais de windsurf

  37. Les résultatsLes solutions techniques • Géométrie du châssis P : optimiser la géométrie pour une parfaite répartition des charges et une liaison parfaite entre l’utilisateur et la planche SR : l’étude mécanique n’ayant pas pu être effectuée dans les meilleurs conditions, nous ne voulons pas présenter une version différente sans l’assurance des calculs

  38. Les résultatsLes solutions techniques • Géométrie du châssis (visualisation CAO)

  39. Les résultatsLes solutions techniques • Conclusion: • Options et variantes proposées non retenues • Perspectives d’évolution technologique

  40. Conclusion • Base de travail dans l’optique de mettre en place un prototype • Suite du projet : • Etude mécanique poussée à réaliser • Mesures prises lors d’entrainements • (réalisable ? suppose un système embarqué …) • Conception d’un modèle CAO découlant de l’étude mécanique pour la réalisation du prototype

  41. Conclusion • Création d’une vidéo sur Manu et le Wakeboard (premier prix du jury du concours Orange Reporter)
