Opakování. Obecná deformační metoda. Určení stupně přetvárné neurčitosti Výpočet lokálních primárních vektorů koncových sil. Stupeň přetvárné neurčitosti. t … počet monolitických styčníků k … počet kloubových styčníků p … počet jednoduchých posuvných podepření

haroun
Download Presentation

Opakování

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

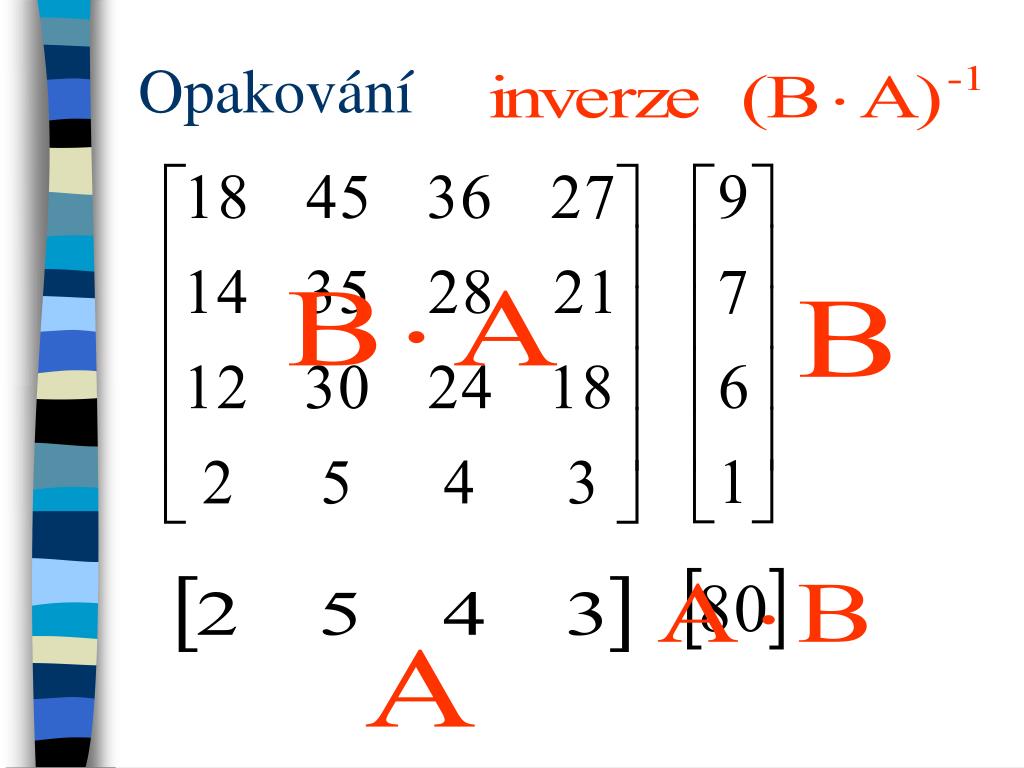

  1. Opakování

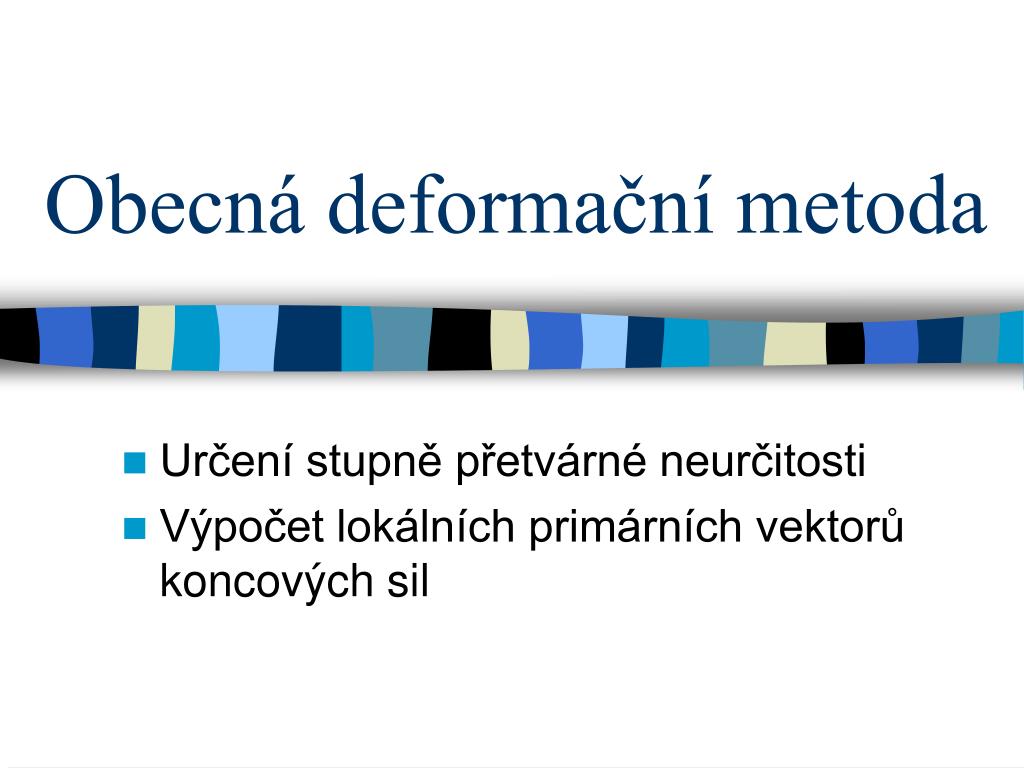

  2. Obecná deformační metoda • Určení stupně přetvárné neurčitosti • Výpočet lokálních primárních vektorů koncových sil

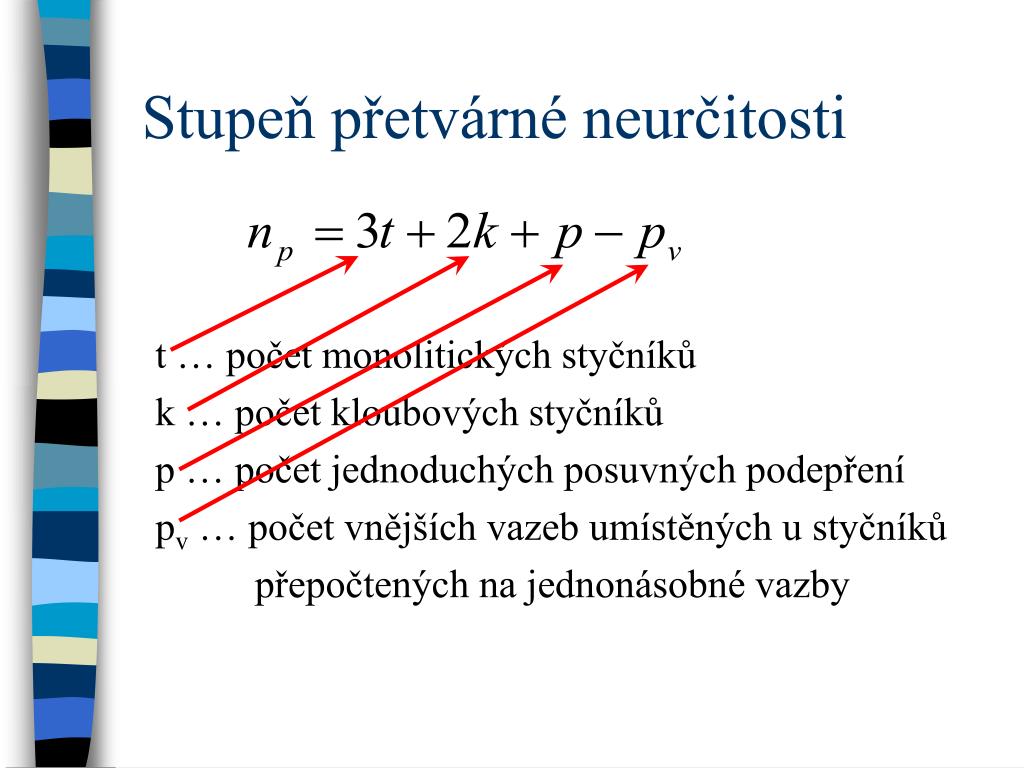

  3. Stupeň přetvárné neurčitosti t … počet monolitických styčníků k … počet kloubových styčníků p … počet jednoduchých posuvných podepření pv … počet vnějších vazeb umístěných u styčníků přepočtených na jednonásobné vazby

  4. Fiktivní vazby momentová (brání pootočení) silová (brání svislému posunu) silová (brání horizontálnímu posunu)

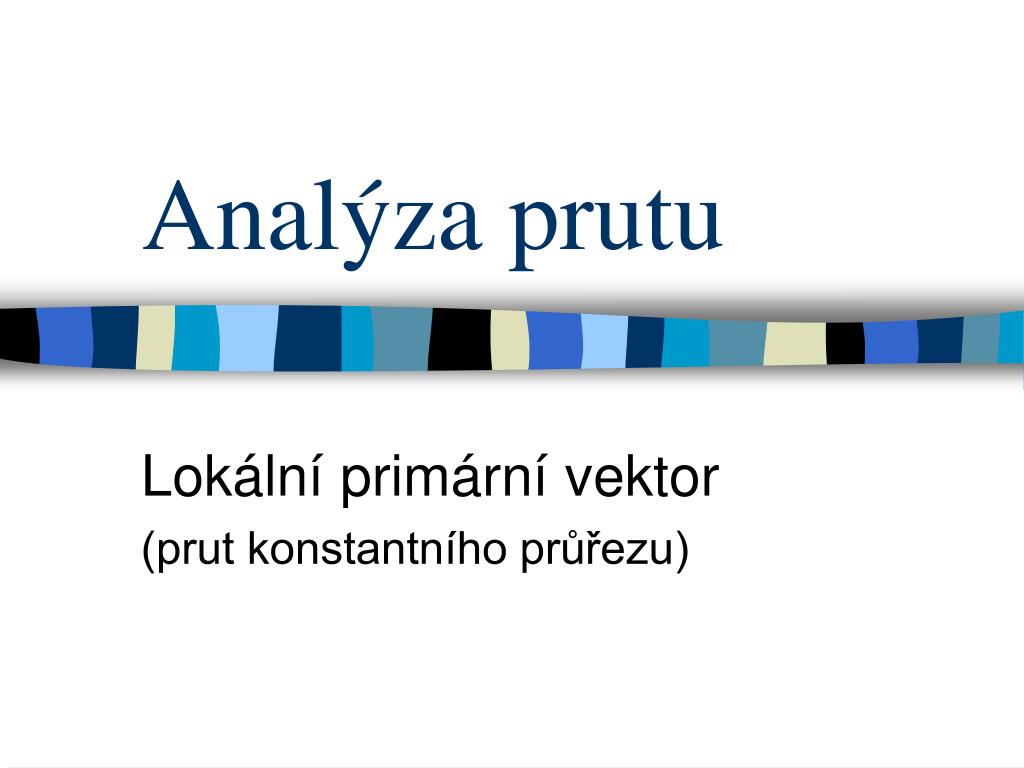

  5. Analýza prutu Lokální primární vektor (prut konstantního průřezu)

  6. Lokální primární vektor koncových sil • Prut oboustranně monoliticky připojený

  7. Lokální primární vektor koncových sil(prut oboustranně monoliticky připojený) • Plné lichoběžníkové • Spojité zatížení • Rovnoměrné příčné

  8. Lokální primární vektor koncových sil(prut oboustranně monoliticky připojený) • Silové zatížení • Momentové zatížení • Osamělá břemena

  9. Lokální primární vektor koncových sil • Prut pravostranně kloubově připojený

  10. Lokální primární vektor koncových sil(prut pravostranně kloubově připojený) • Plné lichoběžníkové

  11. Lokální primární vektor koncových sil(prut pravostranně kloubově připojený) • Silové zatížení • Momentové zatížení • Osamělá břemena

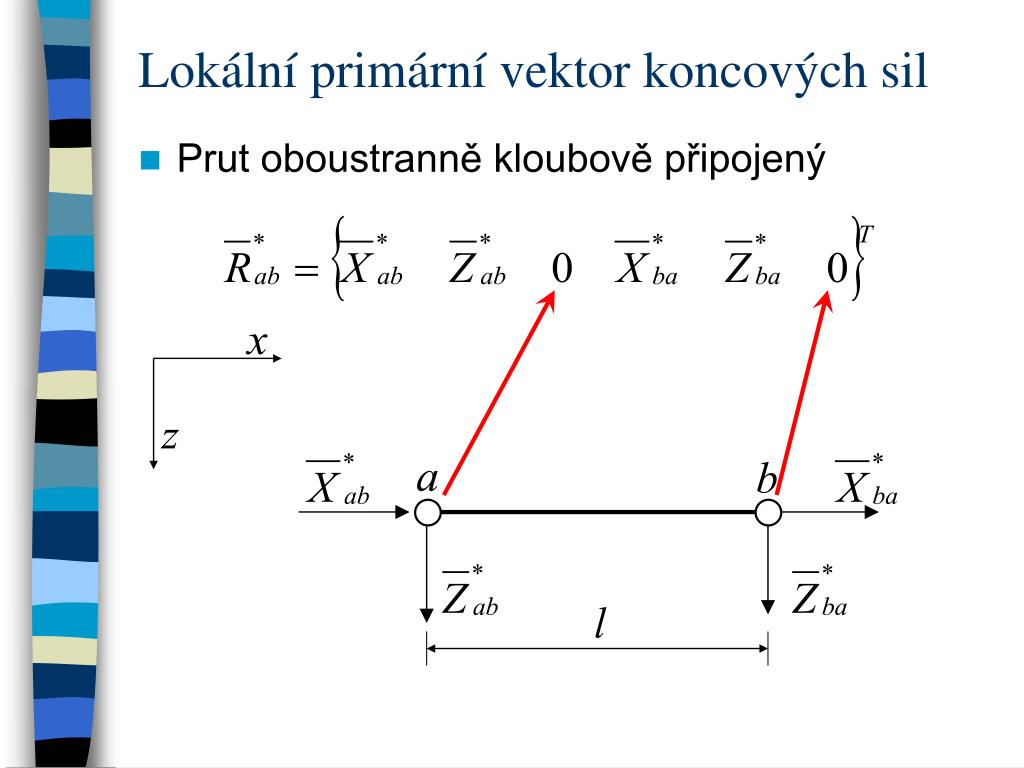

  12. Lokální primární vektor koncových sil • Prut oboustranně kloubově připojený

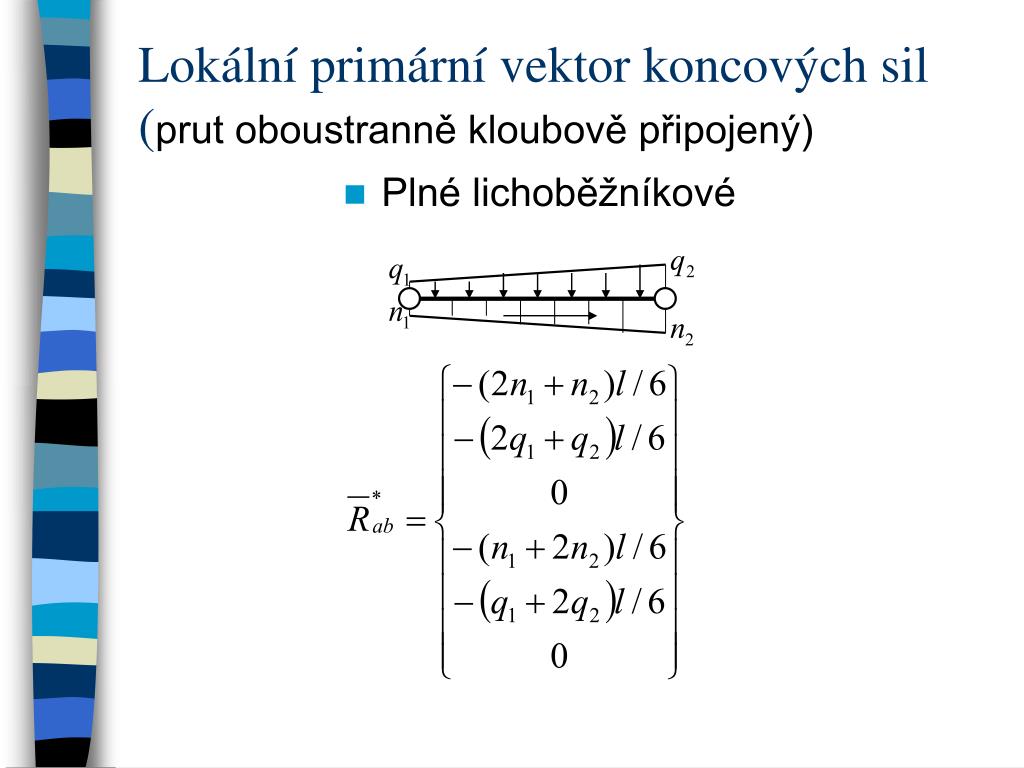

  13. Lokální primární vektor koncových sil(prut oboustranně kloubově připojený) • Plné lichoběžníkové

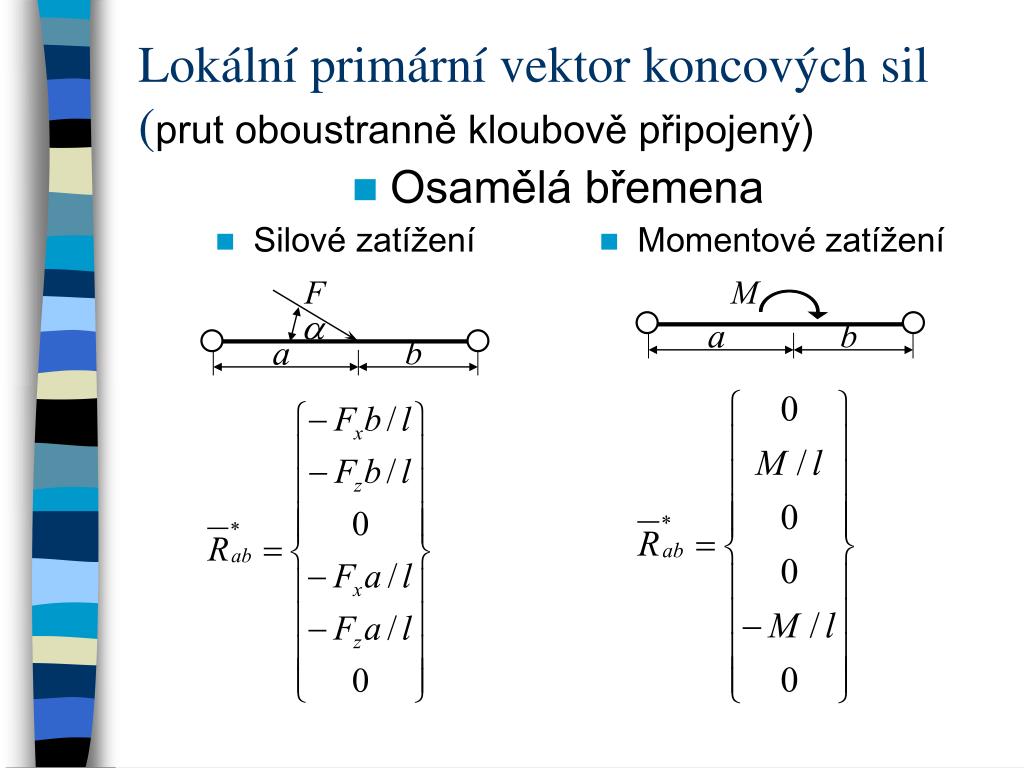

  14. Lokální primární vektor koncových sil(prut oboustranně kloubově připojený) • Silové zatížení • Momentové zatížení • Osamělá břemena

  15. Oboustranně vetknuto • Zatížení: • Plné lichoběžníkové • Normálové • Příčné • Rovnoměrné příčné • Osamělý moment • Osamělá břemeno
