  1. MEETING 3 Model Entity Relationship Diagram 3 SKS FebriyannoSuryana, S.Kom, MM surya_gsc04@yahoo.com 0819 7753 7981 FEKON - 2011 www.suryagsc.wordpress.com

  2. Model Entity Relationship • Model Entity Relationship merupakannotasigrafisdalammenyajikan data denganmenggunakan Entity dan Relationship. • ERD digunakanuntukmemodelkanstruktur data danhubunganantar data. • Dengan ERD kitamencobamenjawabpertanyaanseperti : data apa yang kitaperlukan? Bagaimana data yang satuberhubungandengan yang lain. 2

  3. 1.Entity • Adalahobjek yang dapatdibedakandalamdunianyata. • Adalah suatu objek yang dapat dibedakan atau dapat diidentifikasikan secara unik dengan objek lainnya, dimana semua informasi yang berkaitan dengannya dikumpulkan. • Kumpulan dari entity yang sejenis dinamakan Entity Set, berupa : • Objeksecarafisik : rumah, kendaraan, peralatan. • Objeksecarakonsep : pekerjaan, perusahaan, rencana.

  4. Tipe Entity

  5. Tipe Entity...

  6. 2.Relationship • Adalahhubungan yang terjadiantarasatuataulebih entity. • Relationship set adalahkumpulandari relationship yang sejenis • Simbol yang digunakanadalahbentukketupat, diamond atau rectangle.

  7. Relationship... • Contoh lain :

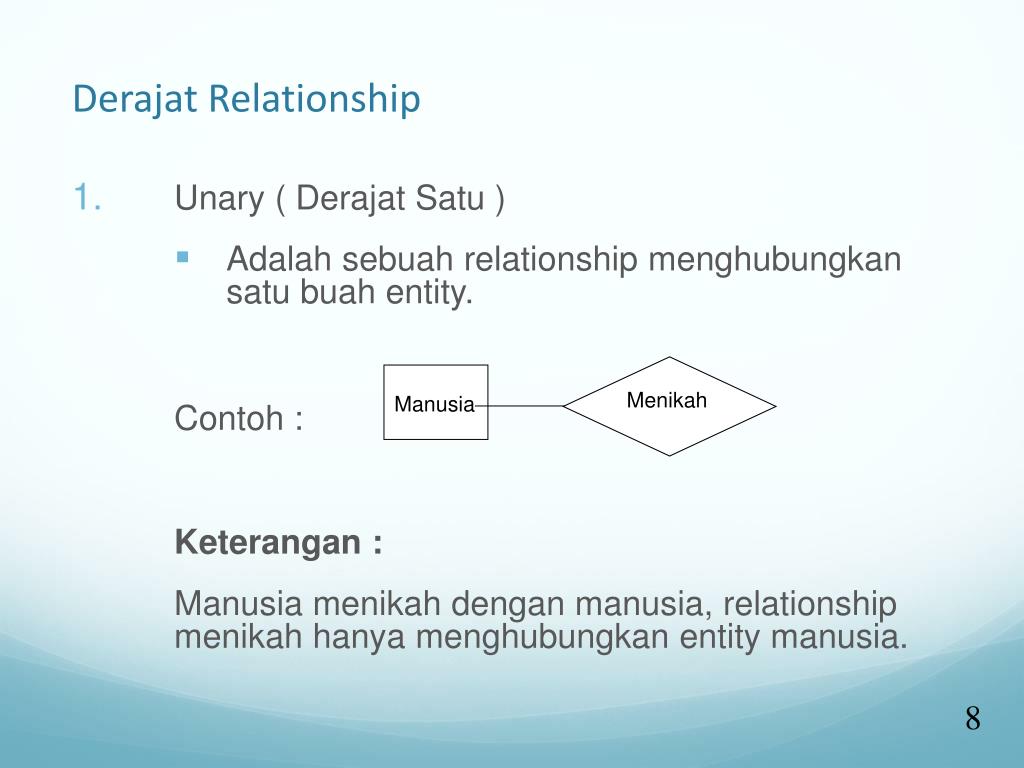

  8. Menikah Manusia Derajat Relationship • Unary ( Derajat Satu ) • Adalah sebuah relationshipmenghubungkan satu buah entity. Contoh : Keterangan : Manusia menikah dengan manusia, relationship menikah hanya menghubungkan entity manusia.

  9. Memiliki Pegawai Kendaraan Derajat Relationship... • Binary ( Derajat Dua ) Adalah sebuah relationship yang menghubungkan dua buah entity. Contoh : Keterangan : Pegawai memiliki kendaraan, sebuah relationship memiliki menghubungkan entity Pegawai dan entity Kendaraan.

  10. Bekerja Pegawai Proyek Kota Derajat Relationship... • Ternary ( Derajat Tiga ) Adalah sebuah relationship menghubungkan tiga buah entity. Contoh : Keterangan : • Pegawai pada suatukota mempunyai suatu Proyek. • Relasi Bekerja menghubungkan Entity Pegawai, Proyek dan Kota

  11. Jenis Hubungan Relasi • Kardinalitasrelasimenunjukkanjumlahmaksimumentitas yang dapatberelasidenganentitaspadahimpunanentitas yang lain. • Contoh : entitaspadahimpunanentitasMahasiswadapatberelasidengansatuentitas, banyakentitas, ataubahkantidaksatupunentitasdarihimpunanentitasKuliah

  12. Jenis Hubungan Relasi...

  13. 3.Atribut • Adalahkarakteristikdari entity atau relationship, yang menyediakanpenjelasan detail tentang entity atau relationship tersebut. • Berfungsiuntukmendeskripsikankarakter entity atau relationship. Misal entity pegawaimemilikiatributnik, nama, alamat, nohp,dll • Nilaiatributmerupakansuatu data aktualatauinformasi yang disimpanpadasuatuatributdidalamsuatu entity atau relationship.

  14. Atribut... • Entity mempunyaielemen yang disebutatributdanberfungsimendeskripsikankarakter entity. Misalnyaatributwarna item dari entity item. • Setiap ERD bisaterdapatlebihdarisatuatribut. • Atributdigambarkandalambentukelips.

  15. Contoh : • Atribut • *noktp • nama • alamat • tgl_lahir • jeniskelamin • status • nohp • foto • Entity

  16. Contoh lain • Entity • Atribut • *nomesin • noplat • model • merk • harga • warna • thn_pembuatan

  17. Jenis - Atribut • Adalahkarakteristikdari entity atau relationship, yang menyediakanpenjelasan detail tentang entity atau relationship tersebut. • Jenisatribut : • Atribut Key • Atribut Simple • Atribut Multi Value • Atribut Composite • AtributDerivatif

  18. 1. Atribut Key • Adalahatribut yang digunakanuntukmembedakan entity/data secaraunik. • Misal : NIK, NOBP, NO_PESERTA, ID_BARANG idbarang Id_pegawai PEGAWAI BARANG

  19. 2. Atribut Simple • Adalahatributbernilaitunggal, misalnama, harga, status, dll. Nama BARANG Harga Kualitas

  20. Gelar 3. Atribut Multivalue • Adalahatributmemilikisekelompoknilai yang banyak, misalgelar, hobby agama Tgl_lhr PEGAWAI

  21. 4. Atribut Composite • Adalahatribut yang masihdapatdiuraikanlagi. • Misalnama, alamat, korban, waktu namatengah namadepan namabelakang nama Tgl_lhr PEGAWAI

  22. 5. Atribut Derivatif • Adalahatribut yang dihasilkandariturunanatribut lain, misalumurdaritanggallahir. agama umur Tgl_lhr PEGAWAI

  23. 4.Key • Adalahsejumlahatribut yang mengidentifikasi record/barisdalamsebuahrelasisecaraunik. • Jenis Key :

  24. Key...

  25. Key...

  26. 5.Konversi ERD

  27. Konversi ERD...

  28. Konversi ERD...

  29. Simbol-simbol ER diagram Entity Atribut Multivalue Relationship Atribut Atribut Composite Weak Entity Atribut Derivatif Identifying Relationship Atribut key

  30. LANGKAH – LANGKAH MEMBUAT ERD • Mengidentifikasikan dan menetapkan seluruh himpunan entitas yang akan terlibat. • Menentukan atribut-atribut key dari masing-masing himpunan entitas. • Mengidentifikasikan dan menetapkan seluruh himpunan relasi diantara himpunan entitas yang ada beserta foreign key-nya. • Menentukan derajat dan cardinality rasio relasi untuk setiap himpunan relasi • Melengkapi himpunan relasi dengan atribut-atribut yang bukan kunci (non-key).

  31. Contoh Diagram ER

  32. Contoh Diagram ER…

  33. Contoh Diagram ER…

  34. Contoh Diagram ER 1 n Fakultas Daftar Mahasiswa 1 n miliki ambil m n Dosen ajar Mata Kuliah n 1

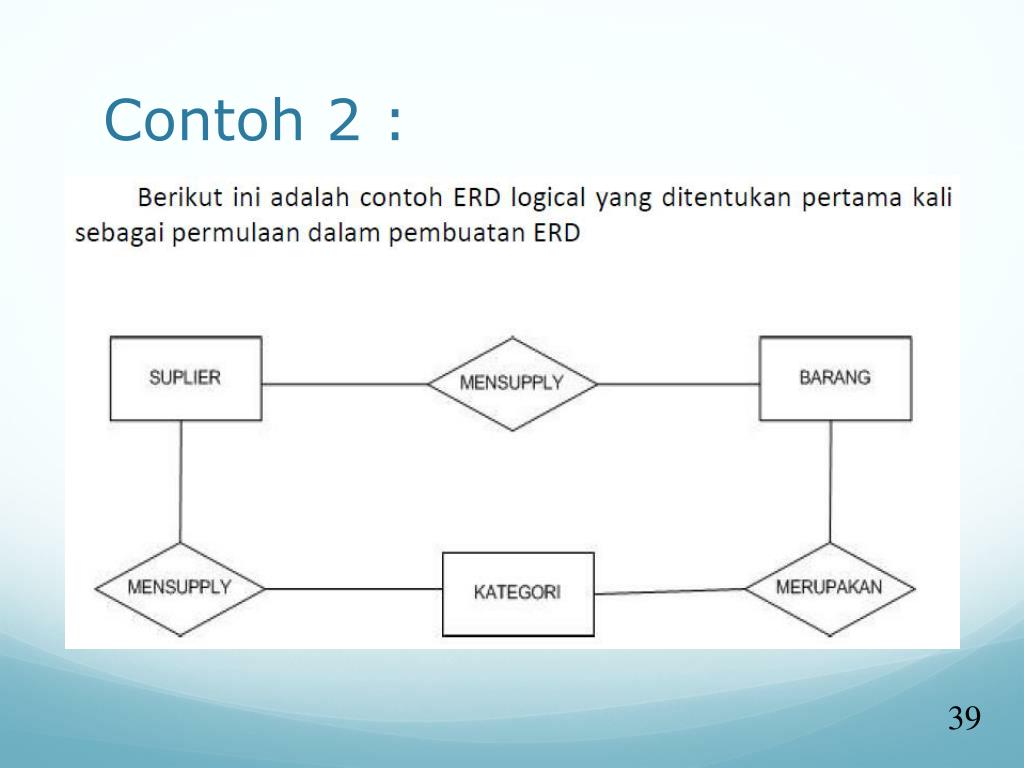

  35. Contoh 2 :

  36. Contoh 3 :

  37. Diagram E-R dengan Kamus Data

  38. Diagram E-R dengan Kamus Data

  39. Tugas : • Buatlah Model ERD (tentukankasus), misalnya : • Sisfokampus • SisfoAkunting • SisfoAbsensi • Pilihansendiri….? • Tentukanhubungankardinalitasnya • Konversikan ERD tersebutkedalambentuk database relasionaldisertaidenganhubunganantartabel • Note : • Entity yang terbentuk min 15 entity…

  40. END SESSION www.suryagsc.wordpress.com
