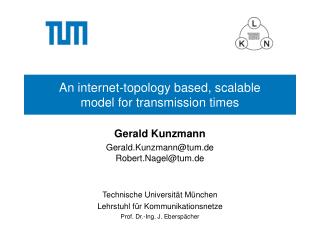

  1. An internet-topology based, scalablemodel for transmission times Gerald Kunzmann Gerald.Kunzmann@tum.deRobert.Nagel@tum.de

  2. „verteiltes Telefonbuch“ Motivation

  3. Motivation • Telefonbuch-Anwendung: • Möglichst schnelle Suchen (QoS) • Antwort erforderlich ( strukturiertes P2P) • „Large scale“ Simulation: • Ziel: mindestens 1 Mio. Knoten • Problem: Speicher und Rechenzeit

  4. Simulation • IP Schicht: • Simulator ns2 • Genaue Modellierung • Eigenschaften von TCP • Paket-Delays, Puffer usw. • Overlay Schicht: • Hoher Abstraktionsgrad • Kurze Simulationszeit • Weniger Ressourcen nötig  Viele Knoten simulierbar • Eigener Simulator

  5. Modellierung der Übertragungszeiten (TT)

  6. Global Network Positioning (GNP) • Abbildung der Knoten in einem n-dimensionalen Raum • Berücksichtung der gemessenen Laufzeiten • Paketlaufzeit entspricht geometr. Distanz der Knoten

  7. Skitter Monitor Locations • RTT Messungen von Skitter (CAIDA) • Monitore messen täglich RTT zu etwa 500.000 Knoten • 5-dimensional  6 „Landmarks“ • geografisch weit entfernt

  8. Bestimmung der Koordinaten der Monitor-Knoten • d( N1,N2 ): gemessener Delayd‘( N1,N2 ): berechneter Delay • Minimierung von () mit Downhill Simplex Methode

  9. Bestimmung der Koordinaten • Messung der RTT eines Knotens zu jedem Monitor • Berechnung der Koordinaten erfolgt offline.. • .. mit dem selben Algorithmus

  10. Stockholm London Maryland (Ost) Kalifornien (West) Tokio Neuseeland Beispiel mit 500 Knoten [ms] 2-dimensionale Projektion! [ms]

  11. Fehlerabschätzung Wie nah liegt das Model der Realität? 50% der gemessenen Übertragungszeiten weisen einen Fehler < 12,4% gegenüber der gemessenen Zeiten auf (5 Dimensionen, 6 Monitore) 1 0,9 0,8 0,7 0,6 0,5 Verteilungsfunktion 0 0,5 1 1,5 2 Relativer Fehler

  12. Simulierte RTT ohne PNS Gleicher Mittelwert!

  13. Simulierte Suchzeiten ohne PNS

  14. Proximity Neighbor Selection (PNS) • „Nahe“ Verbindungen werden bevorzugt • Rekursive Suche: • jeder Knoten kommuniziert nur mit seinen Nachbarn und Fingern  RTT Messung möglich • Iterative Suche: • Initiator der Suche bei allen Hops beteiligt  Kommunikation mit vielen verschiedenen Knoten  keine RTT Messung möglich!  RTT Berechnung

  15. RTT Berechnung • Jeder Knoten bestimmt seine Koordinaten durch RTT Messung zu anderen Knoten mit bekannten Koordinaten (Nachbarn, Finger) • Verzögerung zu einem „fremden“ Knoten kann mit dessen Koordinaten berechnet werden • GNP Koordinaten können in der Simulation leider nicht wieder verwendet werden :-(  Vivaldi Koordinaten • Dynamisch und dezentral bestimmbar

  16. Vivaldi Koordinaten RTT Messung dRTT Berechnung d‘ Knotengrößen (Schätzung der KO-Genauigkeit)  Stärke der Anpassung d < d‘ ?

  17. Simulierte Suchzeiten mit PNS Koordinaten Zufällige TT
