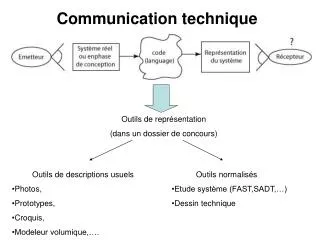

  1. Communication technique Outils de représentation (dans un dossier de concours) • Outils de descriptions usuels • Photos, • Prototypes, • Croquis, • Modeleur volumique,…. • Outils normalisés • Etude système (FAST,SADT,…) • Dessin technique

  2. Dessin technique Dessin d’ensemble Dessin de définition

  3. Dessin technique La nomenclature  (NFE 04 504): Dresse la liste de toutes les pièces constitutives du système dessiné. L’échelle (norme : NFE 04 506) 1/1 :1 cm correspond à 1 cm en réalité 1/2 :1 cm correspond à 2 cm en réalité Le cartouche (NFE 04503) carte d’identité du dessin

  4. Règles du dessin technique (types de trait)

  5. Règles du dessin technique (Projection) Système européen de projection :

  6. Règles du dessin technique (Projection)

  7. Règles du dessin technique (correspondance des vues)

  8. Les coupes A A-A A

  9. Les coupes

  10. Les sections

  11. Les filetages filetage taraudage

  12. Les perspectives
