2007. 9.

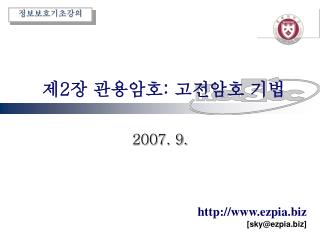

1. 2007. 9. 제2장 관용암호: 고전암호 기법

2. 목 차 2.1 암호학 개요 2.1.1 암호화 정의 2.1.2 암호 방식의 분류 2.2 관용암호 모델 (Symmetric Cipher Model) 2.2.1 치환[환자]암호기법 (Substitution Techniques) 2.2.2 전치[변환] 암호기법 (Transposition Techniques) 회전기 암호 (Rotor Machines) 2.2.3 적 암호 (치환+전치) 2.3 스테가노그래피 (Steganography) 2.4 암호 공격 2

3. 암호학 역사 라이산더 암호(그리스 BC. 400) 시저 암호(로마 BC. 100~44) ENIGMA 암호 ADFGVX 암호 무라사끼 암호 (97식) DES (1974) 공개키 암호 방식 (Diffie-Hellman, 1976) RSA (1978) 암호학 분류 고대 암호 치환 암호 전치 암호 근대 암호 암호기 사용 현대 암호 현대 대수학 2.1 암호학 개요 3

4. 2.1.1 암호의 정의 • 암호 • 통신 당사자들끼리만 아는 비밀스런 신호나 부호 • 암호학 • 암호화와 복호화하기 위한 원리, 수단, 방법 등을 다루는 기술 및 과학 • 평문(Plaintext): • 이해하기 쉬운 일반 메시지 • 암호문(Ciphertext): • 이해할 수 없도록 변형된 메시지 4

5. 2.1.1 암호의 정의 • 암호시스템 3가지 영역 • 평문을 암호화하기 위한 연산자의 유형 • 치환(置換, Substitution) : 평문의 각 원소를 다른 원소로 사상 • 전치(轉置, Transposition) : 평문의 각 원소를 재배열 • 사용된 키의 수 • 관용키 : single-key, symmetric, secret-key • 송수신자가 같은 키를 사용 • 공개키 : two-key, asymmetric, public-key • 송수신자가 다른 키를 사용 • 평문 처리 방법 • 블록 암호화 (Block cipher) : 연산을 블록 단위로 처리 • 스트림 암호화 (Stream cipher) : 입력을 연속적으로 처리 5

6. 제3의 해독자 E 암호화 D 복호화 평문 M 평문 M 암호문 C 송신자 수신자 키 Ke 키 Kd 2.1.1 암호의 정의 • 평문 : M • 암호문 : C • 암호화 알고리듬 : E • 복호화 알고리듬 : D • 키 : Ke (암호화 키), Kd (복호화 키) Eke(M) = C Dkd(C) = M Dkd(Eke(M)) = M DkdEke = 1 6

7. 2.1.2 암호 방식의 분류 관용 암호 방식 공개키 암호 방식 • 환자식 암호 방식 • Caesar 암호 방식, • Vigenere cipher • 전치식 암호 방식 • Scytale 암호, • Nihilist 암호 • 적 암호 • ADFGVX 암호 , • DES, FEAL, • LOK1, SKIPJACK • Rijndael (AES) • 소인수 분해 문제 이용 • RSA, Rabin, LUC • 이산대수 문제 이용 • ElGamal • 부분합 문제 이용 • Knapsack 7

8. 2.2 관용암호 모델 • 암호화 과정 • 특정한 방식의 알고리즘 • 비밀 유지되는 키를 적용 • 평문  암호문으로 변환 • 동일한 메시지도 키에 따라서 결과가 다르게 출현 8

9. 2.2 관용암호 모델 • 관용암호방식의 안전성 특징 • 키 없이 암호문 자체만으로 해독 불가 • 안전성은 알고리즘이 아니라 키의 비밀성에 의존 • 암호문과 알고리즘이 알려져도 해독은 불가하다고 가정 • 키만을 비밀 유지 필요 • 저가의 칩으로 개발 유용(알고리즘을 비밀유지 비용 없다) • 다양한 알고리즘 • DES, RC5, SKIPJACK, IDEA, SEAL, RC4, SEED, AES 등 9

10. 2.2 관용암호 모델 • 장점 • 알고리즘 수행속도 빠르다 • 단점 • 키 관리 및 키 분배와 디지털 서명의 어려움 그림 2.1 관용암호방식의 단순 모델 10

11. 2.2.1 치환 암호 • 단순 전치 암호 방식 • Caesar 암호 방식 • Affine 암호 방식 • 동음이의 전치 암호 • Vigenere cipher • playfair cipher 11

12. 2.2.1 치환 암호 • 단순 치환 암호 평 문(M) 암호문(C) 12

13. 2.2.1 치환 암호 • Caesar 암호 C = M + K mod 26 • 알파벳을 숫자로 생각 • K = 3 인 시저 암호 13

14. 2.2.1 치환 암호 • Caesar 암호 예 • 문자 P를 C로 암호화 • C = E ( P ) = (P+3) mod (26) • P = D ( C ) = (C–3) mod (26) 평문 M 암호문 C 14

15. 2.2.1 치환 암호 • Affine 암호 • Caesar 암호 • C M+K mod 26 • K = 3 • Affine 암호 • C K1M+K2 mod 26 • gcd (K1, 26) = 1 • gcd : 최대공약수 • gcd(a,b)=1 : a,b가 서로소 15

16. 2.2.1 치환 암호 • Affine 암호 26과 서로소 집합 = {1, 3, 5, 7, 9, 11, 15, 17, 19, 21, 23, 25} • 예 K1 = 3, K2 = 5 평 문(M) 암호문(C) 16

17. 2.2.1 치환 암호 • 동음이의 치환 암호 예 17

18. 2.2.1 치환 암호 • 동음이의 치환 암호 18

19. 2.2.1 치환 암호 • 다표식 치환 암호 (Vigenere cipher) • 키워드 SECURITY t h i s c r y p t o s y s t e m i s n o t s e c u r e 평 문 키워드 암호문 S E C U R I T Y S E C U R I T Y S E C U R I T Y S E C L L K M T Z R N L S U S J B X K A W P I K A X A M V G 19

20. 2.2.1 치환 암호 • 다표식 치환 암호 (Vigenere cipher) 20

21. 2.2.1 치환 암호 • Hill 암호 • 1929년 미국 수학교수 Laster Hill 제안 • n-gram 치환 암호방식 • M개의 연속적인 평문자를 m개의 암호문자로 치환 • M = 3일 경우 암호문 치환 C1 = (k11 p1 + k12 p2 + k13 p3 ) mod 26 C2 = (k21 p1 + k22 p2 + k23 p3 ) mod 26 C3 = (k31 p1 + k32 p2 + k33 p3 ) mod 26 C: 암호문 P: 평문 k: 키 21

22. C1 k11 k12 k13 P1 C2 = k21 k22 k23 P2 C3 k31 k32 k33 P3 17 17 5 K = 21 18 21 2 2 19 2.2.1 치환 암호 • Hill 암호 • 암호문 형식을 열 벡터와 행렬로 표현 • 암호화 사례 • 평문: PAYMOREMONEY • 암호 키 22

23. C1 k11 k12 k13 P1 C2 = k21 k22 k23 P2 C3 k31 k32 k33 P3 11 13 18 L N S C1 17 17 5 15 C2 = 21 18 21 0 mod 26  C3 2 2 19 24 2.2.1 치환 암호 • Hill 암호 • 암호문 계산 평문을 숫자변환 PAYMOREMONEY: P 15, A  0, Y  24, … • 숫자 대입 암호문 치환 • K(15 0 24) + (375 819 486) mod 26 = (11 13 18) = LNS • C1 = 17 * 15 + 17 * 0 + 5 * 24 = 375 mod 26 = 11 • C2 = 21 * 15 + 18 * 0 + 21 * 24 = 819 mod 26 = 13 • C3 = 2 * 15 + 2 * 0 + 19 * 24 = 486 mod 26 = 18 23

24. 15 0 24 P A Y P1 4 9 15 11 P2 = 15 17 6 13 mod 26  P3 24 0 7 18 17 17 15 4 9 15 443 442 442 1 0 0 21 18 2 15 17 6 = 858 495 780 mod 26  0 1 0 2 2 19 24 0 7 494 52 365 0 0 1 2.2.1 치환 암호 • Hill 암호 • 복호문 계산 • 암호문 계산 형식 C = EK(P) = KP에서 • 평문 P = DK(C) = K-1C = K-1KP = P; K-1는 역행열: K-1K = I • 역행렬 계산 24

25. playfair 암호 암호화 방법 반복되는 평문은 X와 같은 채움 문자로 분리 예)ballow : ba lx ow로 분리 같은 행 경우 우측 문자로 치환 같은 열 경우 바로 밑에 문자로 치환 다른 행,열 경우 대각선에 위치한 문자로 치환 2.2.1 치환 암호 25

26. 2.2.1 치환 암호 • playfair 암호 • 특징 • 2중자의 빈도수 분석은 1중자보다 어려움 • 1차 대전 중 영국 육군 야전 표준 시스템 사용 • 2차 대전 중 미국 육군 및 연합군에서 사용 • 단점 • 평문의 원래 구조가 많이 드러남 • 수 백자의 암호문자로 구조를 알 수 있다. • 암호기법은 평문보다 일정한 분포를 갖지만 해독이 용이함. 26

27. 2.2.1 치환 암호 • 단일문자 치환 암호기법의 단점 • 문자 출현 빈도수를 이용해 평문 유추가능 • 암호문에서의 평문에 대응 문자가 같은 빈도로 나타남 27

28. 2.2.2 전치 암호 • 전치 암호: 평문자 나 비트의 순서를 절차에 따라 위치를 재조정 • 단순전치 암호 • 복잡한 전치기법 28

29. 1 2 3 4 5 6 3 5 1 6 4 2 1 2 3 4 5 6 3 6 1 5 2 4 2.2.2 전치 암호 • 단순 전치 암호 암호화 복호화 평 문 암호문 29

30. a s b c c y d t e a f l g e as bc cy dt ea fl ge 2.2.2 전치 암호 • scytale 암호: (기원전 400년경 고대 그리스인이 사용) 30

31. mematrhtgpry etefeteoaat 2.2.2 전치 암호 • rail fence : 깊이 2 • 평문 : meet me after the toga party • 암호문 : mematrhtgpryetefeteoaat 31

32. 2.2.2 전치 암호 평 문 암호문 32

33. 2.2.2 전치 암호 • 복잡한 전치기법 • 메시지를 행렬의 행 순서로 쓰고 열 순서로 판독 • n x m 행렬로 평문구성 • 평문 : a t t a c k p o s t p o n e d u n t i l t w o a m x y z 키 : 4 3 1 2 5 6 7 평문 : a t t a c k p o s t p o n e d u n t i l t w o a m x y z • 암호화 : TTNAAPTMTSUOAODWCOIXKNIYPETZ • 문자가 바뀌는 일정한 주기 발견 33

34. 2.2.2 전치 암호 • 회전자 기계 (Rotor Machine) • 다단계 재암호화의 원리를 적용 • 특징 • 독립적으로 회전 순환하는 실린더 집합으로 사용 • 각 실린더는 26개의 입력핀과 출력핀 보유 • 주기가 26인 다중 단일문자 치환 • (26주기 polyalphabetic substitution) • 저/ 중/ 고속의 3단계 실린더로 다중 치환방식을 수행 • 사용 예(2차 세계대전 사용) 영국: Typex; 미국: Sigaba(M-134); 독일: Enigma; 일본: Purple 34

35. 그림 2.8 번호 연결 회로를 갖는 3-실린더 회전자 기계 35

36. 3. 적 암호 방식 36

37. 2.2.3 적 암호 • 치환과 전치기법을 혼합하여 사용 • ADFGVX 암호 • Feistel 37

38. 2.2.3 적 암호 • ADFGVX 암호 • 치환 과정 예 38

39. 2.2.3 적 암호 • ADFGVX 암호 • ADFGVX 표 구성 39

40. 2.2.3 적 암호 • ADFGVX 암호 • 전치 과정 예 암호문 XGGDXXDX DDDD GDAG XGXFVVVV AXVAAXDX DVVA XGXF AAXGFXFG 40

41. 2.2.3 적 암호 • Feistel 암호 평문(2w) LE0(w) RE0(w) K1 f LEi(w) REi(w) Ki f LEn–1(w) REn–1(w) Kn f LEn(w) REn(w) REn(w) LEn(w) 암호문(2w) 41

42. 2.2.3 적 암호 • Feistel 암호 • 관계식 LE16 = RE15 RE16 = LE15 f (RE15, K16) • 복호화 과정 LD1 = RD0 = LE16 = RE15 RD1 = LD0 f (RD0, K16) = RE16 f (RD0, K16) = [LE15 f (RE15, K16)]  f (RE15, K16) = LE15 LD16 = RE0 RD16 = LE0 • A  B  B = A 42

43. 2.3 Steganograhpy • 보안기술의 범주 • 보안(Security): 정보를 보호하는 방법 • 첩보(Intelligence): 정보를 탐지하는 방법 • 평문 메시지의 은닉 방법 • Steganograhpy 방법: • 메시지의 존재 자체를 은폐 • cryptography 방법 • 다양한 원문의 변환에 의해 외부인이 그 의미를 알지 못하도록 메시지를 변형 • 특징 • 메시지의 존재 자체를 은폐 • 원문내의 단어나 문자를 적절히 발췌하여 조합배열 함으로써 실제 메시지를 나타냄 43

44. 2.3 Steganograhpy • 사용 예 • 문자 마킹 (Character marking) • 원문의 문자에 연필로 덧써서 표시를 빛을 적당한 각도로 비추어야만 보임 • 보이지 않는 잉크 (Invisible ink) • 종이에 열이나 화학 처리를 해야만 보이는 잉크를 사용 • 핀 구멍 (Pin punctures) • 빛을 비춰야만 보이는 작은 구멍을 원문에 넣는 방법 • 타자 수정 리본 (Typewriter correction ribbon) • 흑색 리본으로 타자된 줄 사이에 강한 빛에서만 보이는 수정리본을 이용하여 타자하는 방법 44

45. 2.3 Steganograhpy • Steganography의 장점 • 비밀통신에 대한 사실이 발견되면 안 되는 사용자들에 의해 이용 • 암호화의 경우의 문제점 • 암호화 한다는 사실이 통신 메시지가 중요하거나 비밀임을 암시 • 즉, 암호화는 송수신자간에 무언가 감출게 있다고 생각하게 함 • Steganography의 단점 • 상대적으로 적은 정보비트를 은닉하는데 많은 오버헤드 요구 • 방법 노출시 재사용 불가 • (키를 적용하는 기법을 추가하여 단점 극복) • (메시지를 먼저 암호화 한 후에 Steganography을 이용하여 은닉가능) 45

46. 2.4 암호 공격 • Cryptanalysis • 평문이나 키 또는 이 두 가지를 모두 발견하려는 시도 과정 • Brute-Force Attack • 가능한 모든 경우의 수를 시도(전사적 탐색, 전사 공격) • Probable-Word Attack • 안전성 • 절대 안전성: 비용과 시간이 충분하여도 복호하기가 불가능 • 계산상 안전성 • 해독 비용 > 정보의 가치; 해독시간 > 정보유효시간 46

47. 2.4 암호 공격 • 암호 메시지에 대한 공격의 유형 • 암호문 단독 공격 (Ciphertext only) • 암호 알고리즘, 해독할 암호문 • 기지 평문 공격 (Known plaintext) • 하나 또는 그 이상의 알고 있는 평문에 대한 암호문을 인지 • 선택 평문 공격 (Chosen plaintext) • 해독자가 선택한 평문 메시지와 해당 암호문을 인지 • 선택 암호문 공격 (Chosen ciphertext) • 해독자가 선택한 암호문과 해독된 평문을 인지 • 선택 원문 공격 (Chosen text) • 해독자가 선택한 평문 메시지와 해당 암호문을 인지 • 해독자가 선택한 암호문과 해독된 평문을 인지 47

48. 2.4 암호 공격 • 표2.2 모든 키 탐색을 위해 요구되는 평균시간 48
