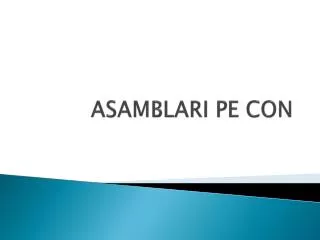

ASAMBLARI PE CON

ASAMBLARI PE CON. Definire. Asamblarile prin strangere pe con sunt asamblari demontabile , prin strangere elastica folosind frecarea, fixe ,fara elemente intermediare. Domenii de utilizare. Fixarea pe arbori si axe a unor roti, volanti,parghii Etansarea unor asamblari ( robinetele cu cep)
