Proyecto cantarell

PROYECTO

CANTARELL


Proyecto cantarell

Contenido

1. Antecedentes

5. Seguridad y calidad

6. Problemáticas

2. Objetivo estratégico

7. Resultados de los apoyos

3. Metas

8. Comité mixto

Obras

Logros

9. Licitaciones

Avance

10. Próximos proyectos

4. Avance financiero

11. Conclusiones


Proyecto cantarell

1. Antecedentes

Características

El Campo Cantarell en México . . .

..es el más grande.

..el de mayores reservas.

..el que aporta la mayor producción, contribuyendo con más del 50% del Total Nacional.

..durante 20 años, su producción fue del orden de un millón de barriles por día.


Proyecto cantarell

1. Antecedentes

Características

El Campo Cantarell en el Mundo . . .

..es el campo costa afuera más grande.

..por su reserva original ocupa el 5° lugar entre los yacimientos supergigantes de aceite.

..es el único que tras 20 años de explotación ha incrementado su producción en más del 65%.


Proyecto cantarell

500

540

580

620

460

KU-MALOOB-ZAAP

ACEITE PESADO

ACEITE LIGERO

EK-BALAM

MALOOB

KU

BACAB

ZAZIL-HA

BALAM

ZAAP

EK

KU

KUTZ

CANTARELL

LE-1

IXTAL

TARATUNICH

IXTOC

CHAC

101

301

201

1

ABKATUN

ACANUN

BATAB

201

601

KANAAB

CAAN

401

101

101

501

TOLOC

D

OCH

POL

CHUC

KAX-1

KAY-1

UECH

ALUX

KI

SINAN

101A

1A

MISON-1

200 m.

BOLONTIKU-1

CITAM-1A

CITAM-101

KAB-101

KIX-1

HAYABIL-1

YUM-2

KIX-2

401

100 m.

2-B

50 m.

MAY-1

KUZAM-1

CD. DEL CARMEN

25 m.

YAXCHE-1

DOS BOCAS

FRONTERA

ESCALA GRAFICA

Km.

30

0

1. Antecedentes

Ubicación

CANTARELL


Proyecto cantarell

2. Objetivo Estratégico

Aplicar un proceso de explotación que permita optimizar la recuperación de hidrocarburos del yacimiento y maximizar su valor económico.


Proyecto cantarell

3. Metas

“Es el Proyecto de Desarrollo Petrolero más Grande del Mundo y fue Diseñado con las Siguientes Metas”

Incrementar las Reservas.

Incrementar la Producción.

Aprovechar el Gas Producido.

Modernizar las Instalaciones.


Proyecto cantarell

  • Planta de nitrógeno (1,200 mmpcd)

  • Plataforma de inyección de nitrógeno

  • 7 Pozos inyectores

  • 196 km de ductos

Mantenimiento de presión

Incrementar las reservas

  • 205 Pozos productores

  • 9 Plataformas de perforación

  • 7 Estructuras adosadas

  • Cubierta de perforación adaptada a la plataforma Akal-GR

Perforación de pozos

  • 2 Complejos de producción (B y L)

    • 2 Plataformas de producción

    • 2 Plataformas de enlace

    • 2 Plataformas habitacionales

  • 3 Plataformas habitacionales

  • 121 km de ductos

Incrementar la producción

Construcción de instalaciones de producción y ductos

  • Estabilización Akal N (250 mbpd)

  • Separar y bombear en Akal C 100 mbpd

  • Planes alternos (350 mbpd)

  • 18 Separadores remotos

Modificación de instalaciones existentes

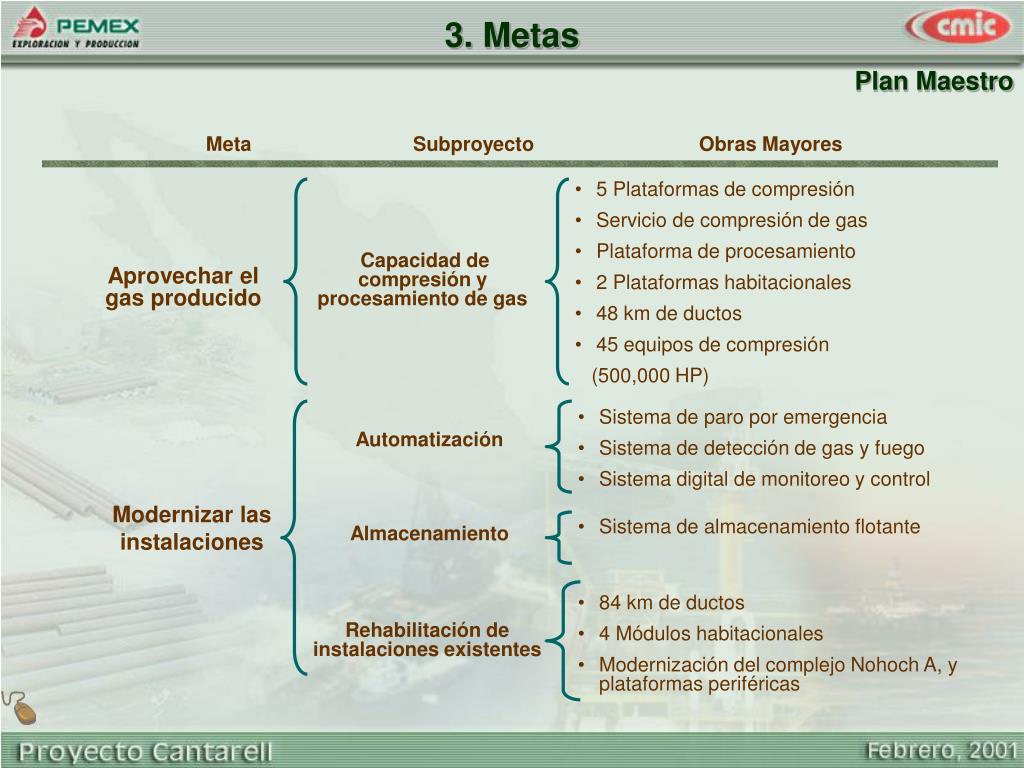

3. Metas

Plan Maestro

Meta

Subproyecto

Obras Mayores


Proyecto cantarell

  • 5 Plataformas de compresión

  • Servicio de compresión de gas

  • Plataforma de procesamiento

  • 2 Plataformas habitacionales

  • 48 km de ductos

  • 45 equipos de compresión

  • (500,000 HP)

Capacidad de compresión y procesamiento de gas

Aprovechar el gas producido

  • Sistema de paro por emergencia

  • Sistema de detección de gas y fuego

  • Sistema digital de monitoreo y control

Automatización

Modernizar las instalaciones

  • Sistema de almacenamiento flotante

Almacenamiento

  • 84 km de ductos

  • 4 Módulos habitacionales

  • Modernización del complejo Nohoch A, y plataformas periféricas

Rehabilitación de instalaciones existentes

3. Metas

Plan Maestro

Meta

Subproyecto

Obras Mayores


Proyecto cantarell

RECIENTE- PLEISTOCENO

500

1000

MIOCENO

Akal

2000

C. A/A

C.A.A

OLIGOCENO

EOCENO

3000

PALEOCENO

CRETACICO

Sihil

CRETACICO

4000

J.S.TITHO.

J.S.TITHO.

J.S.KIMMER.

5000

J.S.OXFORD.

J.S.KIMMER.

J.S.OXFORD.

3. Metas y Logros

Incremento de las Reservas

Inyección de Nitrógeno

El incremento de reservas por efecto del mantenimiento de presión debido a la inyección de nitrógeno es de 2,500 MMBPCE


Proyecto cantarell

Gas de iny. De 24 pg X 2.5 km

AKAL-E

AKAL-C

N2 de 24 pg X 0.8 km

N2 de 36 pg X 7 km

AKAL-CI

NOHOCH-A

GAS BN/N2 36 pg X 85 km

N2 de 36 pg X 97.3 km (3.8 + 3.5)

N2 de 36 pg

PLANTA DE N2

GAS

CD. DEL CARMEN

FRONTERA

DOS BOCAS

ESCALA GRAFICA

3. Metas y Logros

Incremento de las Reservas

Inyección de Nitrógeno

Avance de Obras: 100 %

Monto:

18 % de la inversión total

Inicio de la inyección:

19 de mayo del 2000

Inyección a plena capacidad: 11 de diciembre del 2000


Proyecto cantarell

Presión Kg/cm2

Producción

MBPD

3. Metas y Logros

Incremento de la Producción

Presión - Producción

Capacidad Actual de Producción: 1.730 MMBD

Capacidad Potencial de Producción: 1.923 MMBD

Pronóstico

MBPD

Avance de obras

59 %

Monto de la inversión: 50 % del total


Proyecto cantarell

Plataforma de compresión Akal-C6

Recuperación: 280 mmpcd

En operación

Servicios de compresión Akal-G

Recuperación: 250 mmpcd

Inicia operaciones: febrero del 2001

Proyectos IPC-01 e IPC-22

Recuperación: 780 mmpcd

Inicia operaciones: último trimestre del 2001

3. Metas y Logros

Aprovechamiento integral del gas

Avance

de obras: 87 %

Su monto representa el 24 % de la inversión total


Proyecto cantarell

  • Almacenamiento flotante Ta’kuntah.

  • Capacidad: 2.3 MMB

  • Inició operaciones: septiembre de 1998

  • Ampliación y modernización de complejos existentes, incluyendo sus módulos habitacionales:

    • Akal J

    • Akal C

    • Nohoch A

    • Akal P

3. Metas y Logros

Modernización de Instalaciones

Avance

de obras

82 %

Su monto representa el 8% de la inversión total


Proyecto cantarell

4 plataformas habitacionales en arranque en los complejos Akal-B, Akal-L, Akal-C y Akal-J

Plataforma de compresión de gas CA-AC-4

Estabilización y Bombeo en Akal-N para incrementar el manejo de la producción en 250 mbd

Rehabilitación y modernización del complejo Nohoch-A y 7 plataformas asociadas: Akal-G, Akal-H, Akal-S, Akal-R, Nh-B, Nh-C, y Chac-A.

Barco de almacenamiento y carga; Ta´kuntah

Sistema de mantenimiento de presión

344 km de ductos tendidos

125 pozos productores y 7 inyectores perforados

Plataformas de perforación; 6 operando, 1 en espera de equipo y 1 en arranque: Akal-BN, Akal-DB, Akal-KL, Akal-TM, Akal-TJ, Kutz TA, Akal-GP y Akal-FO

Plataformas de enlace Akal-B y Akal-L.

Plataforma de Inyección de Nitrógeno Akal-CI

3. Avance

Obras terminadas a Enero del 2001


Proyecto cantarell

Rehabilitación y modernización del complejo Akal-C y 4 plataformas asociadas: Akal-D, Akal-G, Akal-I y Akal-P.

Rehabilitación y modernización del complejo Akal-J y 7 plataformas asociadas: Akal-B, Akal-E, Akal-F, Akal-L, Akal-M, Akal-N y Akal-O.

Automatización de las instalaciones de los complejos Akal-J, Akal-C, Nohoch-A, Akal-L, Akal-B, Akal-N, Akal-G y plataformas periféricas y centro de operaciones en Cd. del Carmen, Camp.

Perforación de 82 pozos productores

Tendido de 105 kilómetros de ductos

Plataforma de servicio de compresión de gas, Akal-GC, en arranque

Plataforma de compresión CA-AC-02, (IPC-01)

Plataforma de proceso CA-AC-03, (IPC-01)

Complejo Akal-B (IPC-22): 1 plataforma de producción y 2 de compresión.

Plataforma de producción/compresión Akal-L, (IPC-78)

Plataforma habitacional Akal-G

Rehabilitación de 4 módulos habitacionales: Akal-P, Akal-C, Akal-J y Nohoch-A.

Plan de Contingencia en Akal-B y Akal-L.

3. Avance

Obras en ejecución


Proyecto cantarell

99.3

100

97.4

98.8

95.8

93.2

72.9

71.6

44.6

23.2

5.4

1997

1998

1999

2000

2001

2002

2003

2004

2005

2006

Presupuesto

octubre / 99 mmdls.

389

1,653

3,185

5,203

6,647

6,835

6,951

7,054

7,088

7,136

Excluye la inversión incremental operacional a cargo del activo de explotación

Cantarell, que será erogada del 2001 al 2012 .

4. Avance Financiero

Porcentaje


Proyecto cantarell

Diciembre/00: 2.2

Año 2000: 2.5

Vida del Proyecto: 3.7 (68.8 millones de horas)

Depto. Trabajo USA: 4.0

I.F.

(ANSI)

Horas Hombre

Índice de Frecuencia

El índice de gravedad de accidentes en el año 2000, fue de 61 por millón de horas hombre.

El índice de frecuencia en la vida del Proyecto es de 3.7, que está por debajo del índice de 4 que marca el departamento de trabajo de los Estados Unidos para la construcción pesada.

5. Seguridad y Calidad

Índice de Frecuencia


Proyecto cantarell

VERIFICACION DE

REQUERIMIENTOS DE INGENIERIA

(Comentarios)

REPORTES DE ACCION CORRECTIVA

761

5632

6000

(RAC's)

4871

5000

1800

1649

4000

1600

Total

3000

1414

México

1302

1400

2000

1141

Exterior

1200

1000

1000

0

Emitidos

Cerrados

Abiertos

800

600

347

400

273

235

161

200

74

0

Emitidos

Cerrados

Abiertos

5. Seguridad y Calidad

Certificación

La integridad mecánica de las instalaciones es certificada por organismos reconocidos internacionalmente, a fin de garantizar que se cuenta con instalaciones que operan de manera segura y confiable, y que cumplan con normas nacionales e internacionales.


Proyecto cantarell

Insumos:

32 Contratos de IPC verificados.

  • Requerimientos de Aseguramiento de la Calidad establecidos en el Anexo B y B1 de los contratos para cada IPC con base a la norma ISO 9000 (plan de calidad, procedimientos, etc.).

Procesos de verificación:

105 Auditorías realizadas.

  • Auditorías de Aseguramiento de la Calidad.

  • Inspecciones de Aseguramiento de la Calidad.

353 Inspecciones realizadas.

Productos:

  • Informes de inspecciones y auditorías.

    • RAC : Reporte de Acción Correctiva.

    • Observación: Solicitud de modificaciones sin reporte.

999 RAC´s emitidos.

188 RAC´s abiertos.

811 RAC´s cerrados.

5. Seguridad y Calidad

Aseguramiento de la Calidad

Procesos de Verificación y Resultados


Proyecto cantarell

Ejecución de las Obras

Problemática

Apoyos

Meta

Externas:

  • Servicios, equipos, materiales y mano de obra

Secodam, Energía, Hacienda, Pemex

  • Financiamientos

Mecanismos:

  • Desagregación de conceptos de trabajo

Internas:

  • Pago de obra generada de acuerdo al avance

Esquema IPC

  • Esquema de pagos

  • Adecuaciones e incremento de obra

  • Pago inmediato

  • Criterios para aplicación de penas

  • Inactividad en patios

  • Obra en instalaciones en plena operación

6. Problemáticas

verificar


Proyecto cantarell

7. Resultados de los Apoyos

Programa de Apoyo a Contratistas

Contratos apoyados: 16

  • Acuerdos autorizados: 27

    • Desagregación de conceptos de trabajo: 4

    • Pago de obra generada: 21

    • Pago inmediato: 26

    • Diferimiento de penas: 9

Monto autorizado de los acuerdos:

1,025 millones de pesos y 588 millones de dólares.

No. de contratos con más del 50 % de avance: 2

No. de contratos con más del 90 % de avance: 14


Proyecto cantarell

100

Físico

Pasivo

90

Financiero

Anticipo

78.8%

80

71.6%

63.5 %

70

60

Millones de Dólares

44.6%

50

43%

40

30

15%

20

10

25%

9%

0

Ene-00

Ene-01

En el 2000 se autorizaron acuerdos a 16 contratos.

El monto resultante para los apoyos, representó el 47% del devengado en IPC´s y OC´s.

7. Resultados de los Apoyos


Proyecto cantarell

8. Comité Mixto

Integrantes:

Secretaría de Energía, CMIC, PEP (DEPC)

Objetivo

Análisis y planteamiento de propuestas de solución a problemáticas de las empresas constructoras.

Programa de Trabajo:

  • Reglamentación del programa de Apoyo a Contratistas.

  • Modelo de contrato.

  • Mantenimiento de instalaciones.

  • Propuestas de la CMIC.


Proyecto cantarell

9. Licitaciones

Descripción

IPC

Plataforma habitacional Akal-G

39

4 Líneas del IPC-28

45

Rehabilitación y modernización de plataformas: Akal G y GR4

60

Rehab. de sistemas de paro de emerg., detección de fuego y gas

62

Anillo BN 20” Diam X 20 y 9 Ramales 12” diam (12 Km. Long)

77

Procura, const. e inst. de plataforma de prod. y comp. en Akal-L

78B

Fletamento de embarcaciones

79

Servicios de hosp. y alim. con apoyo de plataf. semisumergible

80

Rehabilitación del módulo habitacional Akal-P

83

Rehabilitación de módulo habitacional Akal-C, Akal-J y Nohoch-A

84

Plataforma Akal-MB

85

Oleogasoducto de 24” x 8.1 km de Ku-H/Ku-M a Ku-A

Ku-1


Proyecto cantarell

Plataformas:

Perforación: 7

Habitacional: 1

Separación y bombeo: 2

Compresión: 1

Enlace: 1

Instalación de separadores remotos

Ductos submarinos: 30 (120 km)

Modernización de instalaciones

90 pozos de desarrollo e inyección de N2

10. Próximos Proyectos

Proyecto Ku Maloob Zaap en estudio:


Proyecto cantarell

Se están analizando diferentes alternativas de explotación para establecer la mejor opción, definir la infraestructura que requiere, y documentar el Proyecto para someterlo a autorización.

10. Próximos Proyectos

Desarrollo del yacimiento Sihil:


Proyecto cantarell

A la fecha, la producción potencial lograda para el campo es de 1.9 millones de barriles diarios, valor que significa un cumplimiento del 86.5%, respecto a los 2.0 millones de barriles diarios planteados como meta de incremento de producción para el final del 2000.

Entre 1997 y el año 2000, el Proyecto Cantarell registró un avance físico del 78.6 por ciento.

El avance en las obras del Programa de Aprovechamiento Integral del gas es del 87 %, que significa la recuperación y envío a proceso de 530 millones de pies cúbicos de gas por día. A fines del 2001 con las nuevas obras se aprovechará el 100% del gas producido.

11. Conclusiones


Proyecto cantarell

En el año 2002, se estima iniciar el desarrollo del Proyecto Ku Maloop Zaap.

En la ejecución de las obras se aplicaron normas de seguridad, ambientales y de calidad, de nivel nacional e internacional, cuyo cumplimiento fue avalado por organismos de prestigio mundial.

11. Conclusiones


Proyecto cantarell

Con el programa de apoyo se proporcionó a las empresas contratistas flujo de efectivo, que les permitió continuar el adecuado desarrollo de las obras y reducir el pasivo del 43 al 15 % en la obra generada.

En base a la capacidad demostrada en las obras del Proyecto Cantarell, se puede afirmar que la Industria Mexicana de la Construcción se encuentra en condiciones de acceder a los mercados mundiales.

11. Conclusiones


Proyecto cantarell

PROYECTO

CANTARELL


  • Login
