Odkrivanje napak

Kontrolna vsota. Vsebina okvirja. Začetek. Konec. Odkrivanje napak. Oddajnik vsebini okvirja po določenem pravilu doda “kontrolno vsoto” Okvir pošlje v komunikacijski kanal Med prenosom lahko pride do napake na okvirju Sprejemnik preveri, če kontrolna vsota ustreza danemu pravilu

hachi
Download Presentation

Odkrivanje napak

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. Kontrolna vsota Vsebina okvirja Začetek Konec Odkrivanje napak • Oddajnik vsebini okvirja po določenem pravilu doda “kontrolno vsoto” • Okvir pošlje v komunikacijski kanal • Med prenosom lahko pride do napake na okvirju • Sprejemnik preveri, če kontrolna vsota ustreza danemu pravilu • V primeru, da kontrolna vsota ne ustreza pravilu, • javi napako, zahteva ponovitev istega okvirja, zavrže okvir • Kontrolna vsota: • Največkrat t.i. vzdolžno preverjanje parnosti • (LRC – Longitudinal Redundancy ckeck) • Ciklično preverjanje • (CRC – Cyclic Redundancy Check)

  2. LRC Vsebina okvirja Začetek Konec Vzdolžno preverjanje parnosti • Imamo vsebino okvirja – niz bajtov: B0, B1, B2, .... , Bk, .... BK • Oddajnik izračuna kontrolno vsoto • B0 + B1 + B2 + .... + Bk + .... + BK + LRC = 0 (seštevanje po modulu 2) • LRC je potemtakem dodatni bajt (tipično eden ali dva bajta) • Sprejemnik preveri pogoj “parnosti” • 0: ni napake (ali ni odkrita) • B0 + B1 + B2 + .... + Bk + .... BK + LRC = • ≠0 : odkrita napaka

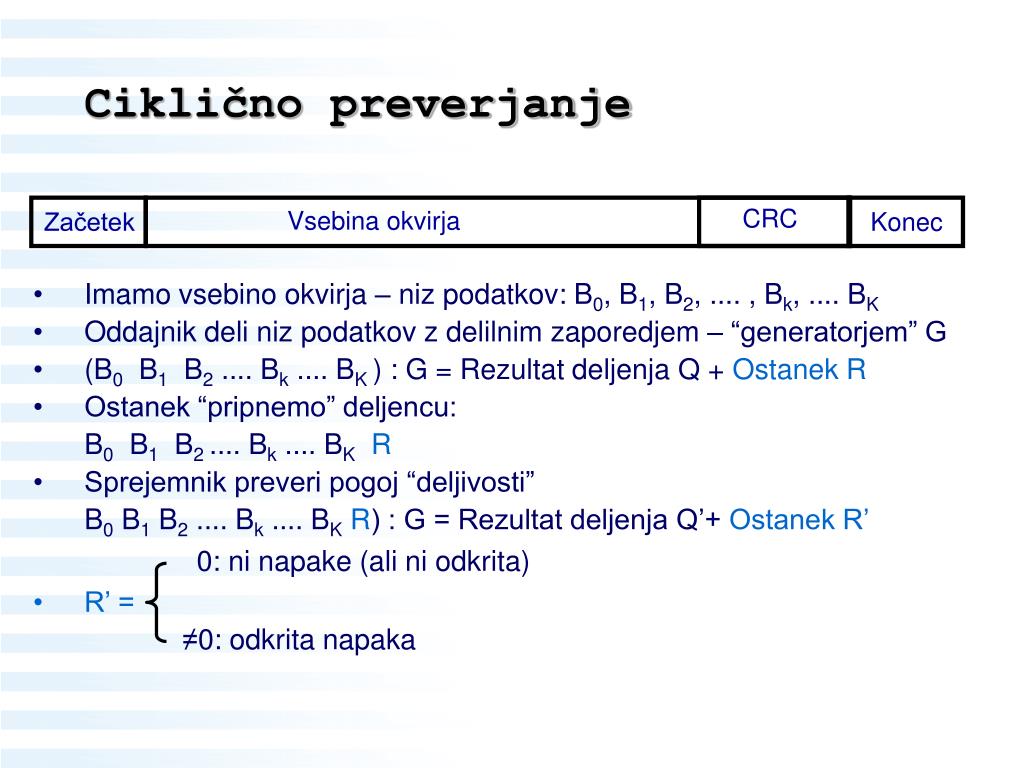

  3. CRC Vsebina okvirja Začetek Konec Ciklično preverjanje • Imamo vsebino okvirja – niz podatkov: B0, B1, B2, .... , Bk, .... BK • Oddajnik deli niz podatkov z delilnim zaporedjem – “generatorjem” G • (B0 B1 B2 .... Bk .... BK ) : G = Rezultat deljenja Q + Ostanek R • Ostanek “pripnemo” deljencu: • B0 B1 B2 .... Bk .... BKR • Sprejemnik preveri pogoj “deljivosti” • B0 B1 B2 .... Bk .... BKR) : G = Rezultat deljenja Q’+ Ostanek R’ • 0: ni napake (ali ni odkrita) • R’ = • ≠0: odkrita napaka

  4. Ciklično kodiranje 00........0 101110010101010101010101011111001010 Začetek Konec

  5. Zagotavljanje deljivosti Deljivo brez ostanka

  6. CRC, primer

  7. Začetek Konec 1 1 0 1 0 1 1 0 1 1 1 1 1 0 CRC, primer

  8. Preverjanje deljivosti 101.....01 101110010101010101010101011111001010 Začetek Konec

  9. CRC, nekateri “dobri” polinomi

  10. CRC s tabelo ostankov 1/5 B0 B1 B2 .... .... .... .... B Z K Del vsebine okvirja: P(x) B(x) P’(x) = P(x) . x8 + B(x) Zamisel: Dodajamo bajt za bajtom in delimo, vsakič dobimo rezultat deljenja in ostanek Vprašanje: Ko dodamo naslednji bajt, ali se da zgolj iz dodanega bajta in tekočega ostanka izračunati nov ostanek?

  11. CRC s tabelo ostankov 2/5

  12. R CRC s tabelo 3/5

  13. CRC s tabelo 4/5

  14. CRC tabela (5/5)
