ISOSTATISME

DEFINITION. Symbolisation d’un système spatial où un objet reprend toujours la même position par rapport à un même référentiel. ISOSTATISME. Origine du mot :. ISOS : égale. ISO. Du grec. STATIKOS : équilibre. STATIQUE. REPRESENTATION GRAPHIQUE. Z+.

griffin-le
Download Presentation

ISOSTATISME

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

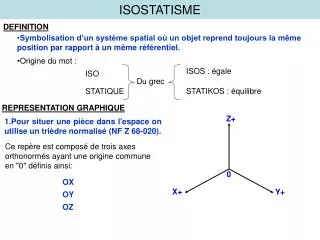

  1. DEFINITION • Symbolisation d’un système spatial où un objet reprend toujours la même position par rapport à un même référentiel. ISOSTATISME • Origine du mot : ISOS : égale ISO Du grec STATIKOS : équilibre STATIQUE REPRESENTATION GRAPHIQUE Z+ • Pour situer une pièce dans l'espace on utilise un trièdre normalisé (NF Z 68-020). Ce repère est composé de trois axes orthonormés ayant une origine commune en "0" définis ainsi: 0 OX X+ Y+ OY OZ

  2. Z Z Z Ty Tx Tz 0 0 0 Y Y Y X X X Z Z Z Rx 0 Y 0 0 Rz Ry Y Y X X X REPRESENTATION GRAPHIQUE • Pour chaque axe on trouve deux mouvements possibles: ISOSTATISME LES TRANSLATIONS LES ROTATIONS

  3. REPRESENTATION GRAPHIQUE • Convention de représentation Z ISOSTATISME 1 1 O Y 1 1 1 1 X Un objet libre dans l’espace peut se mouvoir par rapport aux 3 axes orthogonaux. Il peut effectuer 1 Rotation et 1 Translation sur chaque axe donc 6 mouvements. Ils sont appelés les 6 degrés de liberté.

  4. SUPPRESSION DES MOUVEMENTS, MISE EN POSITION (MIP) La pièce est en équilibre sur l’axe Z ISOSTATISME 1 point d’appui 2 points d’appuis 1 1 1 1 1 0 1 1 0 1 0 1 3 points d’appuis non alignés : PLAN 4 points d’appuis : PLAN + 1 1 0 1 0 1 0 0 0 0 0 1 1

  5. SUPPRESSION DES MOUVEMENTS, MISE EN POSITION (MIP) La pièce est en équilibre sur l’axe Z ISOSTATISME 6 points d’appuis: PLAN + LINEAIRE + PONCTUEL 5 points d’appui: PLAN + LINEAIRE 1 0 0 0 0 0 0 0 0 0 0 0

  6. SYNTHESE ISOSTATISME SR 1 APPUI PLAN 3 1 2 3 APPUI LINEAIRE 2 45 SR 2 APPUI PONCTUEL SR 3 1 6 CONCLUSION Le système d’axe, les plans, les appuis permettent de mettre en position une pièce et déterminer les appuis nécessaires à sa mise en position (MIP). La pièce est définitivement positionnée que lorsque tous les mouvements, les degrés de liberté, sont enlevés. Avant tout usinage il restera à maintenir en position la pièce (MAP) par un système de serrage.
