Smithův diagram

Smithův diagram Vedení Z ov = 300 Ω ; ξ = 0,8 ; β = 0,01 m -1 ; l = 4,6 m je při kmitočtu 60 MHz zakončeno zátěží Z k = (90 +j 120) Ω . Vypočtěte impedanci Z vst na vstupu vedení. λ o = 5 m ; λ v = ξ . λ o = 0,8.5 = 4 m l / λ v = 4,6 / 4 =1,15 = 0,15.

greta
Download Presentation

Smithův diagram

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

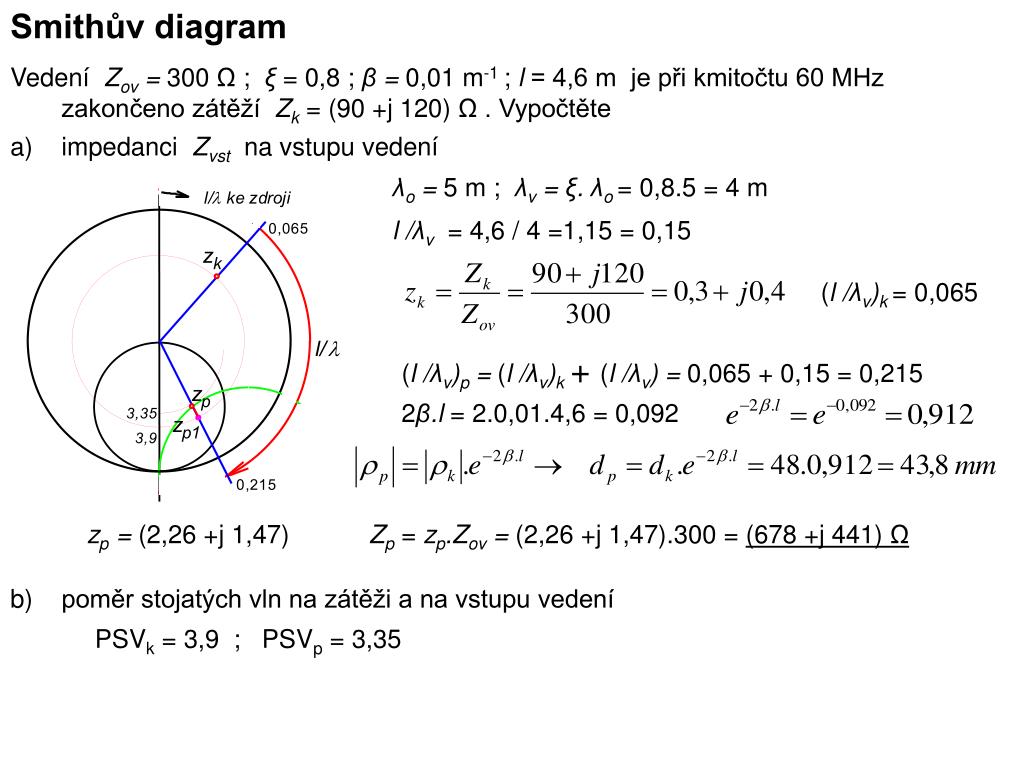

  1. Smithův diagram • Vedení Zov = 300 Ω ; ξ = 0,8 ; β = 0,01 m-1 ; l = 4,6 m je při kmitočtu 60 MHz zakončeno zátěží Zk = (90 +j 120) Ω . Vypočtěte • impedanci Zvst na vstupu vedení λo = 5 m ;λv =ξ. λo = 0,8.5 = 4 m l /λv = 4,6 / 4 =1,15 = 0,15 (l /λv)k = 0,065 (l /λv)p =(l /λv)k+ (l /λv) = 0,065 + 0,15 = 0,215 2β.l = 2.0,01.4,6 = 0,092 zp = (2,26 +j 1,47) Zp = zp.Zov = (2,26 +j 1,47).300 = (678 +j 441) Ω • poměr stojatých vln na zátěži a na vstupu vedení PSVk = 3,9 ; PSVp = 3,35

  2. c) činitel odrazu na zátěži a na vstupu vedení d) vzdálenosti kmiten a uzlů napětí a proudu od konců vedení od konce - kmitna proudu z = 0 (l /λv)max = 0,5 - (l /λv)k = 0,5 – 0,065 = 0,435 - uzel proudu z→ ∞ (l /λv)min = 0,25 - (l /λv)k = 0,25 – 0,065 = 0,185 od vstupu - kmitna proudu z = 0 (l /λv)max = 0 + (l /λv)p = 0 + 0,215 = 0,215 - uzel proudu z → ∞ (l /λv)min = 0,25 + (l /λv)k = 0,25 + 0,215 = 0,465

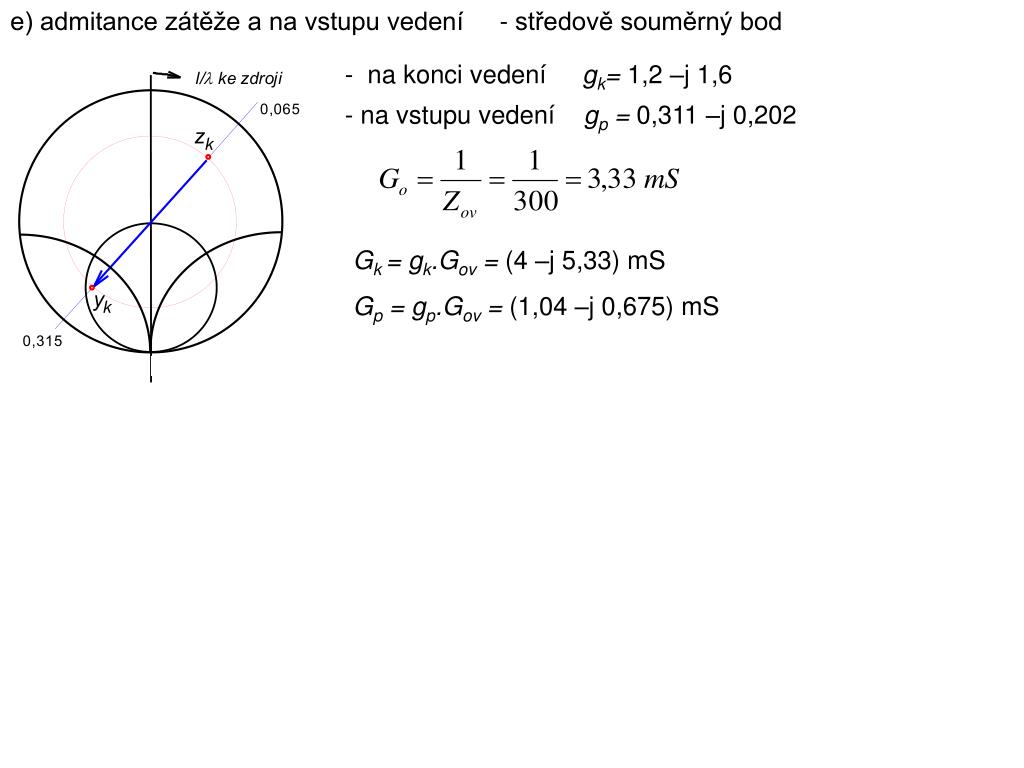

  3. e) admitance zátěže a na vstupu vedení - středově souměrný bod - na konci vedení gk= 1,2 –j 1,6 - na vstupu vedení gp = 0,311 –j 0,202 Gk = gk.Gov = (4 –j 5,33) mS Gp = gp.Gov = (1,04 –j 0,675) mS
