Presentation Transcript

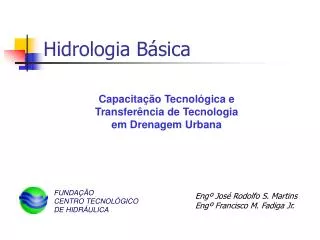

  1. Hidrologia Básica Capacitação Tecnológica e Transferência de Tecnologia em Drenagem Urbana FUNDAÇÃOCENTRO TECNOLÓGICO DE HIDRÁULICA Engº José Rodolfo S. Martins Engº Francisco M. Fadiga Jr.

  2. Bibliografia • Hidrologia AplicadaCarlos Eduardo M. Tucci • Hidrologia – Ciência e AplicaçãoCarlos Eduardo M. Tucci – ABRH • Hidrologia AplicadaCarlos Eduardo M. Tucci • Engenharia HidrológicaABRH • Hidrologia e Recursos HídricosAntonio Marozzi Righetto

  3. Bacia de Drenagem • Processo de urbanização • área impermeabilizada • tempo de concentração

  4. Tempo de Concentração (Tc) Tempo necessário para que toda a área da bacia contribua para o escoamento superficial na seção de saída. Os fatores que influenciam o Tc de uma dada bacia são: • Forma da bacia. • Declividade média da bacia. • Tipo de cobertura vegetal. • Comprimento e declividade do curso principal e afluentes. • Distância horizontal entre o ponto mais afastado bacia e sua saída. • Condições do solo em que a bacia se encontra no inicio da chuva.

  5. Dados Hidrometeorológicos • Estações Climatológicas • Estações Pluviométricas • Estações Fluviométricas • Radar meteorológico • Sensoriamento Remoto

  6. Estações Climatológicas • Actinógrafo • Heliógrafo • Geotermômetro ou termógrafo de solo • Termômetro de máxima e mínima e termógrafos • Psicrômetro • Higrômetro • Barômetro • Anemômetro de canecas • Anemógrafo Universal • Pluviômetro, Pluviógrafo • Evaporímetro • Anemômetro de Piche • Evapotranspirômetro

  7. Estações Pluviométricas • Precipitações diárias (pluviômetros) • Intensidade das chuvas (pluviógrafo)

  8. Estações Fluviométricas • Níveis d´águaréguas limnimétricaslimnígrafos

  9. Radar Meteorológico

  10. Sensoriamento Remoto

  11. Banco de Dados - SP • www.sigrh.sp.gov.br

  12. Estatísticas • Aleatoriedade das variáveis hidrológicas

  13. Período de Retorno • Inverso da probabilidade excedenteo inverso do período de retorno (1/T) é a probabilidade de um evento ser igualado ou superado em um ano qualquer • Probabilidade de ocorrênciaé o intervalo médio de ocorrência (em anos) entre eventos que igualam ou superam uma dada magnitude

  14. Exemplo

  15. Exemplo – Intensidade de Precipitação (i)

  16. Equações IDF • Fornecem a intensidade pluviométrica (mm/min) ou a altura precipitada (mm) em função da duração da chuva (t) e do período de retorno (T)

  17. Exemplos

  18. Método Racional Área < 2 km2 Q = 0,278 x C x i x A Q: (m3/s) C: coeficiente de run-off i: intensidade de precipitação em mm/h A: área em km2

  19. Coeficiente de Escoamento Horner: C = 0,364 log t + 0,0042 p - 0,145 • t: tempo de duração da chuva • p: taxa de impermeabilização

  20. Coeficiente de Escoamento

  21. Intensidade da Chuva Relações intensidade-duração-freqüência

  22. Duração da Chuva • para bacias pequenas (até 5 km2) adota-se uma chuva com duração igual ao tempo de concentração da bacia • para bacias maiores usualmente adota-se uma chuva com duração igual a 24 horas

  23. Duração da Chuva Crítica dc=tc dc<tc dc<tc

  24. Tempo de Concentração Superfície n (Kerby) Lisa e impermeável 0,02 Dura e desnuda 0,1 Pasto ralo (degradado) 0,2 Pasto médio (bem manejado) 0,4 Mata e arbustos 0,6

  25. Exemplo • Equação da chuva • Tempo de concentração: 10 minutos • Área de Drenagem: 0,39 ha • Taxa de impermeabilização: 80% i em l/s.ha t em minutos

  26. Exemplo 1 • C (tabela) = 0,55 • A = 0,39 ha • i = 2000/100,67 = 427,5 L/s.ha = 0,428 m3/s.ha Q = C i A Q=0,55 x 0,428 x 0,39 Q=0,092 m3/s

  27. Exemplo 2 • C (tabela) = 0,55 • A = 0,0039 km2 • T = 10 anos • I = (29,13·100,181)/(10+15)0,89= 2,51 mm/min = 151,1 mm/h Q=0,278 C i A i em mm/min t em minutos Q=0,278 x 0,55 x 151,1 x 0,0039 Q=0,090 m3/s
