  1. MONO MOTRONIC úloha k řešení č. 3 Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Dušan NeničkaDostupné z Metodického portálu www.rvp.cz; ISSN 1802-4785, financovaného z ESF a státního rozpočtu ČR. Provozuje Národní ústav pro vzdělávání, školské poradenské zařízení a zařízení pro další vzdělávání pedagogických pracovníků (NÚV) .

  2. Zadání: Do servisu bylo přivezeno vozidlo, u kterého docházelo k nerovnoměrnému chodu při určitých otáčkách motoru. Vozidlo je vybaveno palivovým systémem Mono – motronic s Hallovým snímačem v rozdělovači. Vyberte z nabídky možnou příčinu a dále postupujte dle pokynů. nefunkční snímač polohy škrtící klapky vadný hallův snímač nefunkční ventil odvětrání palivové nádrže vadná lambda sonda

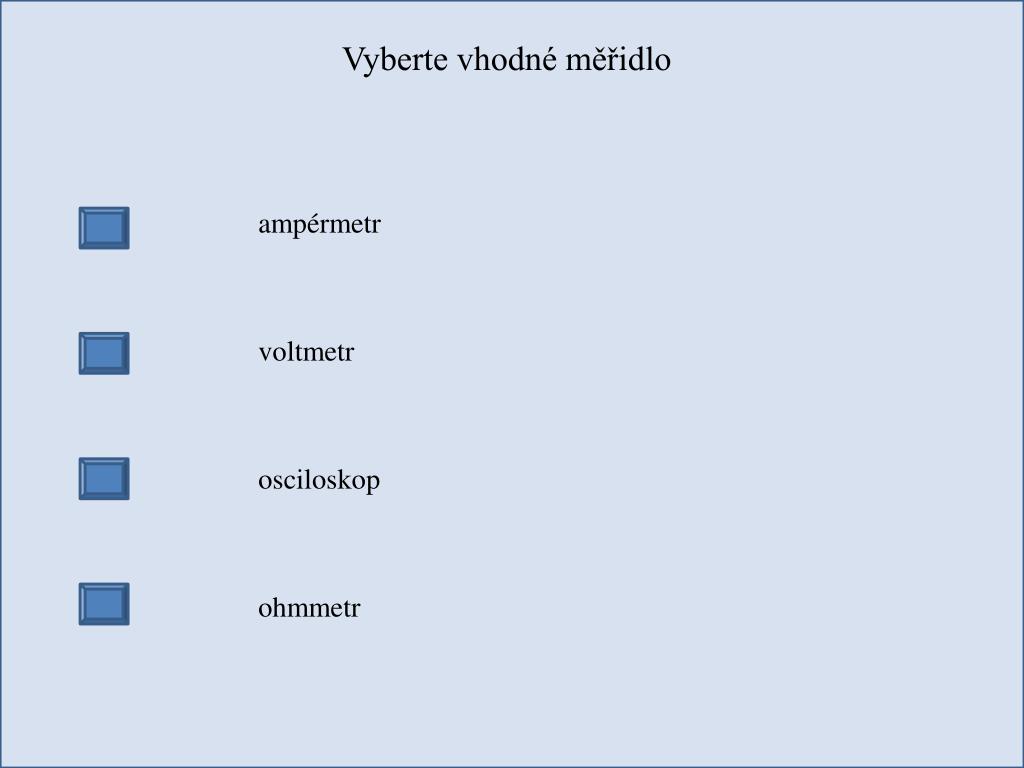

  3. Vyberte vhodné měřidlo ampérmetr voltmetr osciloskop ohmmetr

  4. Klikněte na pin, na kterém budete měřit napájecí napětí. voltmetr + COM Elektrické schéma podle výukového panelu DEGENER

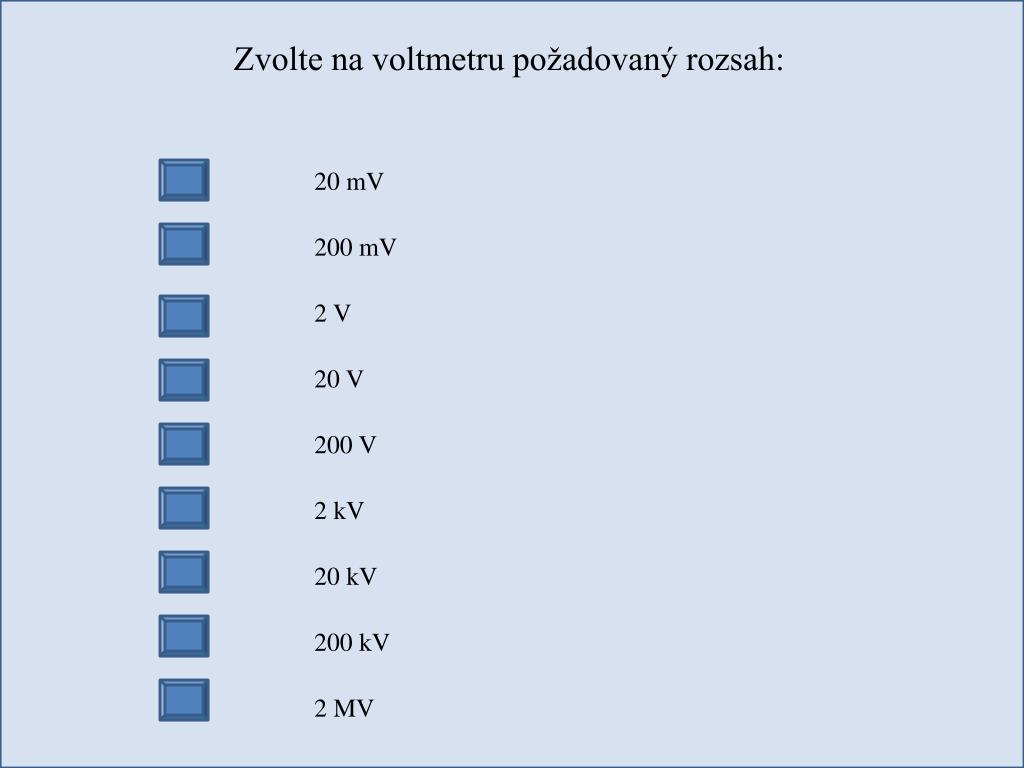

  5. Zvolte na voltmetru požadovaný rozsah: 20 mV 200 mV 2 V 20 V 200 V 2 kV 20 kV 200 kV 2 MV

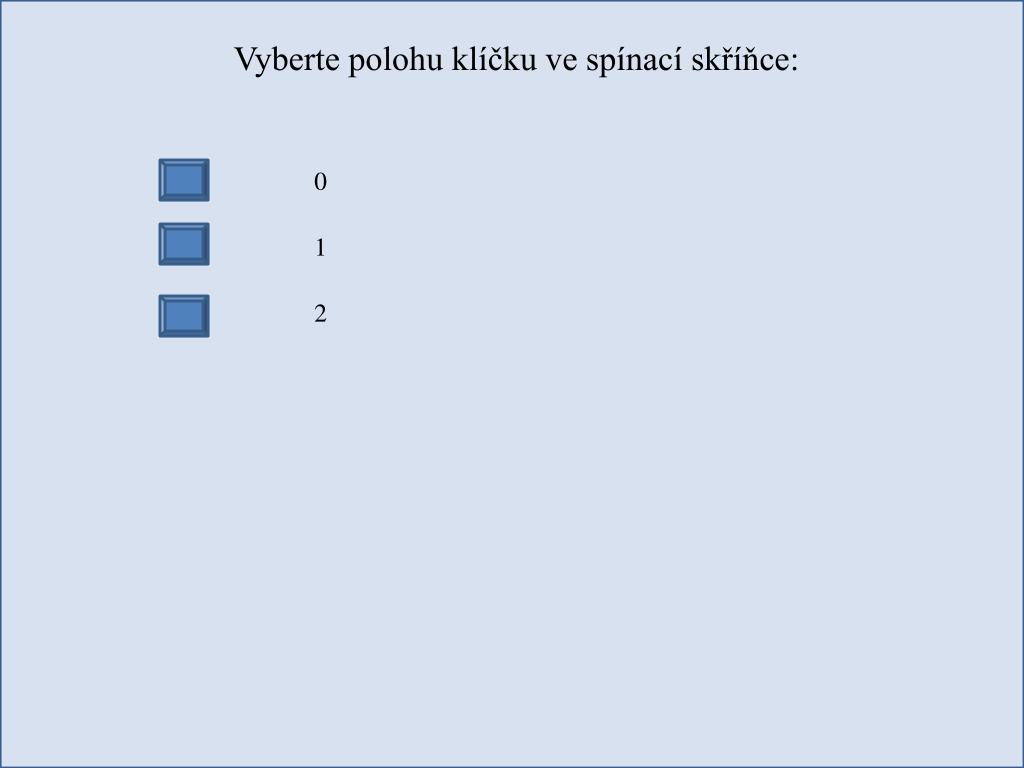

  6. Vyberte polohu klíčku ve spínací skříňce: 0 1 2

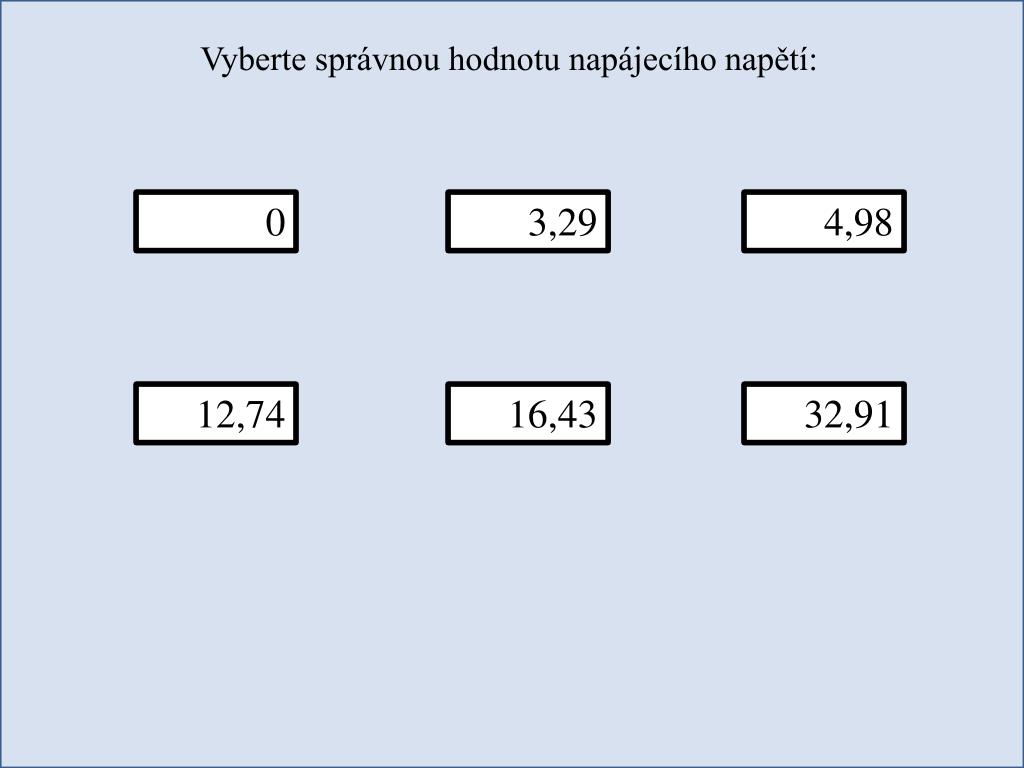

  7. Vyberte správnou hodnotu napájecího napětí: 0 3,29 4,98 12,74 16,43 32,91

  8. Zvolte na voltmetru požadovaný rozsah: 20 mV 200 mV 2 V 20 V 200 V 2 kV 20 kV 200 kV 2 MV

  9. Vyberte polohu klíčku ve spínací skříňce: 0 1 2

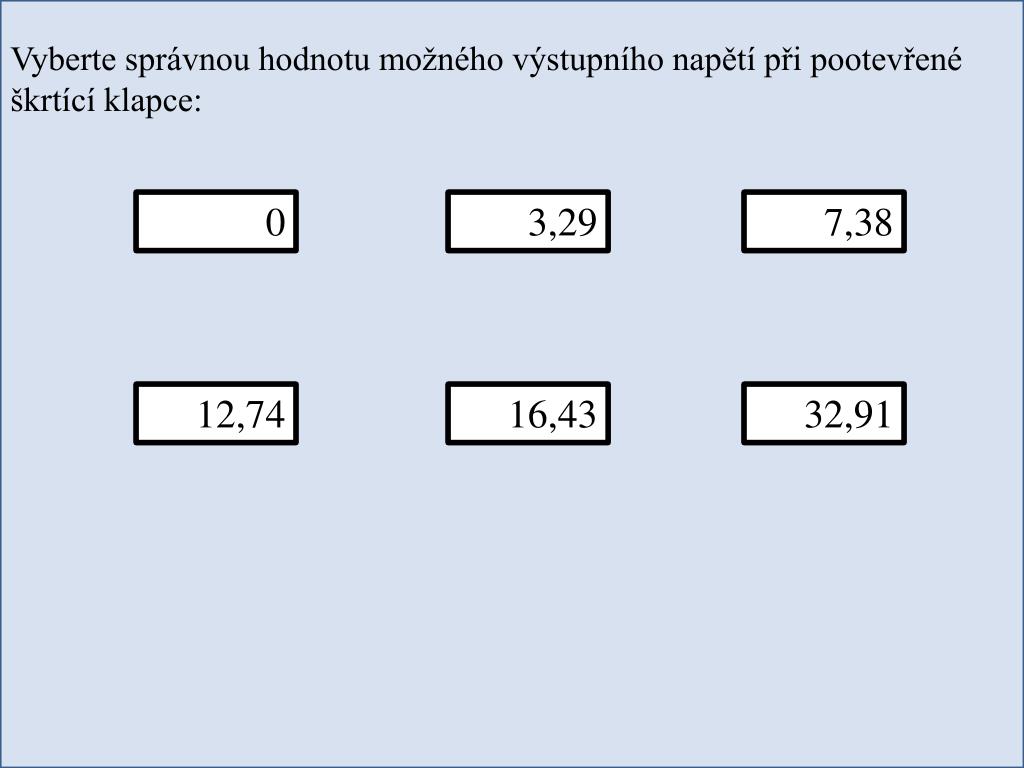

  10. Vyberte správnou hodnotu možného výstupního napětí při pootevřené škrtící klapce: 0 3,29 7,38 12,74 16,43 32,91

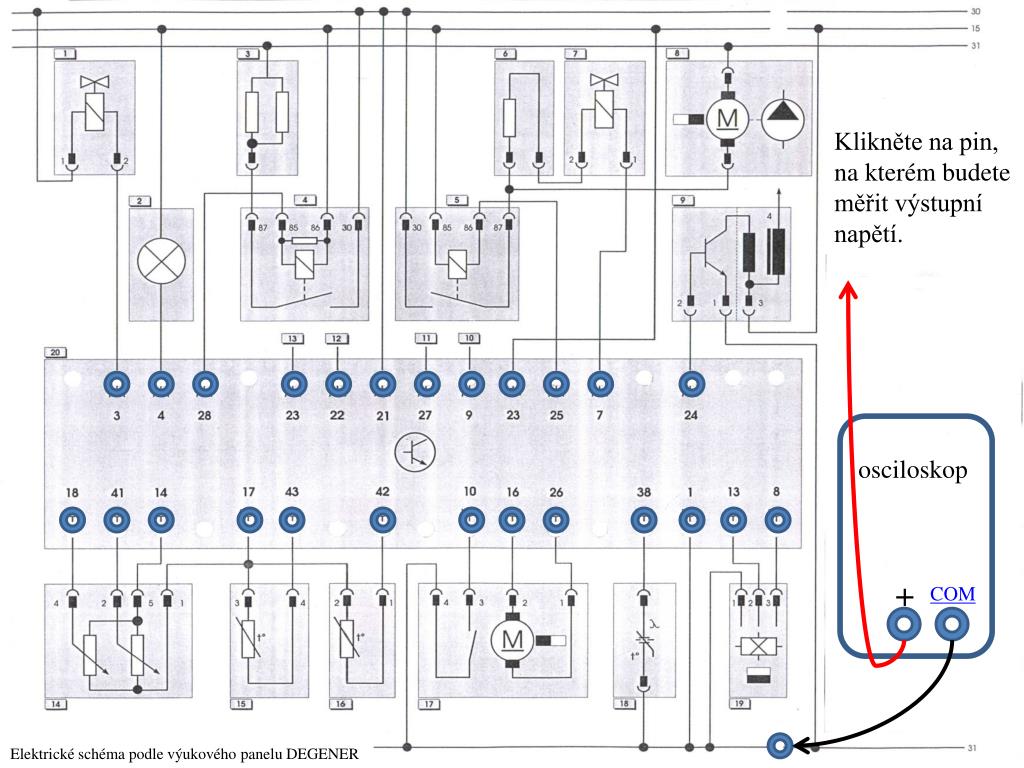

  11. Klikněte na pin, na kterém budete měřit výstupní napětí. osciloskop + COM Elektrické schéma podle výukového panelu DEGENER

  12. Zvol na osciloskopu vhodný rozsah časové základny 20 μs 2 ms 200 ms 20 s 2 min

  13. Vyberte polohu klíčku ve spínací skříňce: 0 1 2

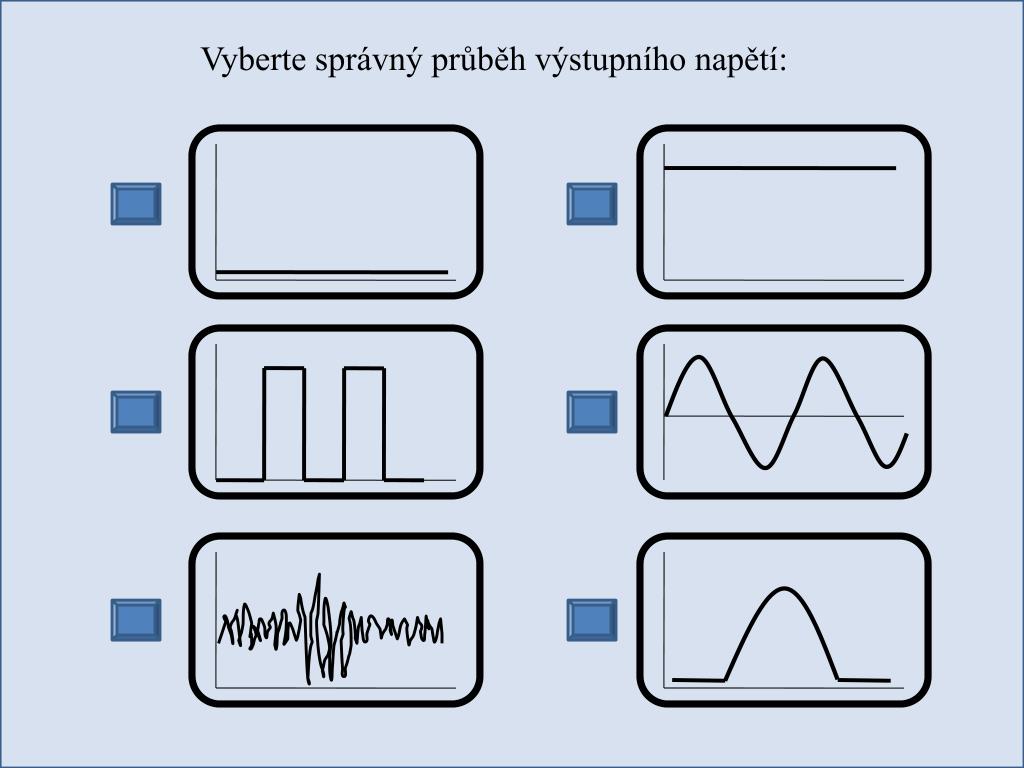

  14. Vyberte správný průběh výstupního napětí:

  15. Klikněte na pin, na kterém budete měřit napájecí napětí. ohmmetr + COM Elektrické schéma podle výukového panelu DEGENER

  16. Na ohmmetru zvol vhodný rozsah měření. 20 mΩ 2 Ω 200 Ω 20 kΩ 2 MΩ

  17. Vyberte polohu klíčku ve spínací skříňce: 0 1 2

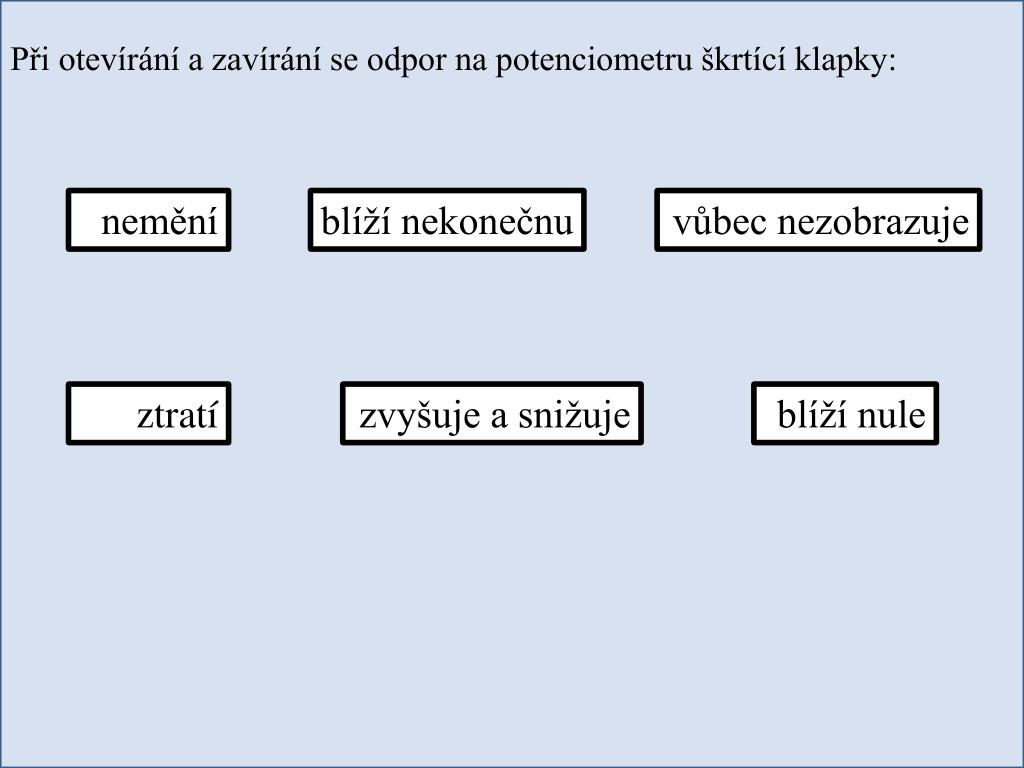

  18. Při otevírání a zavírání se odpor na potenciometru škrtící klapky: nemění blíží nekonečnu vůbec nezobrazuje ztratí zvyšuje a snižuje blíží nule

  19. zpět k příčině závady zpět na výběr měřidla zpět k připojení voltmetru zpět k rozsahu voltmetru zpět ke spínací skříňce zpět hodnotám napětí zpět k připojení osciloskopu zpět k rozsahu osciloskopu zpět k výběru oscilogramu

  20. SPRÁVNĚ! Použil jsi k proměření všechny možnosti?
