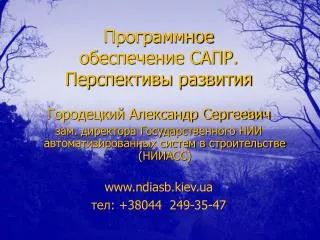

1. Программное обеспечение САПР. Перспективы развития Городецкий Александр Сергеевич зам. директора Государственного НИИ автоматизированных систем в строительстве (НИИАСС) www.ndiasb.kiev.ua тел: +38044 249-35-47

2. СХЕМА ОРГАНИЗАЦИИ ИНТЕГРИРОВАННОЙ ТЕХНОЛОГИЧЕСКОЙ ЛИНИИ ПРОЕКТИРОВАНИЯ СТРОИТЕЛЬНОГО ОБЪЕКТА Программные средства, автоматизирующие проектирование конструктивной части Программные средства, автоматизирующие выдачу проектно-сметной документации (пояснительные записки, сметы, рабочие чертежи) Программные средства, автоматизирующие проектирование архитектурной части Цифровая модель объекта «Виртуальный объект» Программные средства, автоматизирующие проектирование сантехнической части Автоматизированные системы управления строительством Программные средства, автоматизирующие проектирование электротехнической части Программные средства, автоматизирующие проектирование сметно-финансовой части

3. СХЕМА ОРГАНИЗАЦИИ ТЕХНОЛОГИИ ПРОЕКТИРОВАНИЯ СТРОИТЕЛЬНОГО ОБЪЕКТА Проектирование архитектурной части АРХИКАД, АРТО Информационно-графическое сопровождение ЦМО (АРТО, АРКО)   Проектирование конструктивной части МОНОМАХ  Цифровая модель объекта «Виртуальный объект» Автоматизированные системы управления строительством BUILDING MANAGER Проектирование сантехнической части АРАМИС Проектирование электротехнической части ЭПОС  Проектирование сметно-финансовой части АС4, АВК, ТЕНДЕР-КОНТРАКТ 

4. Шаг 1 ПРОЕКТИРОВАНИЕАРХИТЕКТУРНОЙ ЧАСТИ Построение моделив ArchiCAD

5. ГРАФИЧЕСКИЙ ОБРАЗ ЗДАНИЯ И ОТДЕЛАННЫХ ПОМЕЩЕНИЙ СРЕДСТВАМИ АРТО

6. ПРОЕКТИРОВАНИЕКОНСТРУКТИВНОЙ ЧАСТИ средствами МОНОМАХ • Шаг2 ЦМО

7. ПРОЕКТИРОВАНИЕСМЕТНО-ФИНАНСОВОЙ ЧАСТИ средствами АРКО • Шаг 3 ЦМО

8. Формирование организационно-технологических моделей строительства • Шаг 4 ЦМО

9. Программный комплекс ЛИРА™ расчет и проектирование строительных и машиностроительных конструкций различного назначения ЛИР-ВИЗОР СЕЧЕНИЕ Библиотека КЭ ЛИР-АРМ Суперэлементы ЛИР-ЛАРМ Динамика ЛИР-СТК СОРТАМЕНТ Устойчивость Документатор РСУ, РСН Справка Фрагмент Литера линейный ЛИР-ВИЗОРOnline нелинейный Расчетный процессор AutoCAD, ArchiCADHyperSteel, Allplan,ФОК ПК, МОНОМАХ Монтаж-плюс Мост

10. Программный комплекс МОНОМАХ™ расчет и проектирование железобетонных конструкций многоэтажных зданий Фундамент Компоновка Балка Подпорная стена Разрез (Стена) Колонна Кирпич Плита AutoCAD, ArchiCADФОК ПК, ЛИРА

11. Компоновка Создание моделей зданийс планами произвольной конфигурации Жилой дом в Одессе по ул. Лидерсовскому бул., 3а

12. Компоновка Создание моделей зданийс планами произвольной конфигурации Жилой дом в Киеве по ул. Старонаводницкой, 2-20

13. Компоновка Создание моделей зданийс планами произвольной конфигурации Жилой дом в Киеве по ул. Гали Тимофеевой, 3-13

14. Компоновка Создание моделей зданийс планами произвольной конфигурации Жилой дом в Киеве по ул. Воровского, 36

15. Компоновка Предварительный расчет, МКЭ расчетЭкспорт в ПК ЛИРА

16. Программы конструирования Конструирование и чертеж Фундамент Балка Колонна Подпорная стена Плита

18. Определение площадей плоских фигур, объемов и площадей поверхности бъемных тел

20. Определение характеристик параметрических сечений

22. Статический расчет неразрезных балок

23. Расчет плоских рам

24. Расчет оболочки на прямоугольном контуре

26. Расчет сеченийметаллических элементов

27. Параметрические узлы стальных конструкций

29. Расчет железобетонной оболочки • СНиП 2.03.01-84* • ТСН 102-00 • ДСТУ 3760-98 • CНиП 52.01.03 • Eurocode 2: Design of • concrete structures

30. Расчет неупругих прогибов (пятипролетной балки с двумя консолями) • СНиП 2.03.01-84* • ТСН 102-00 • ДСТУ 3760-98 • CНиП 52.01.03 • Eurocode 2: Design of • concrete structures

31. Графическое представление несущей способности железобетонных сечений

32. Расчет диафрагм при сейсмических циклических воздействиях

33. Расчет диафрагм при сейсмических циклических воздействиях Проверка прочности производится на основании следующих положений: 1 –UBC (Единый строительный код США), 1973г. 2 – Теория Барда-Хенсона-Корли, 1977г.; 3 – Теория Эрнандеса-Зермено, 1980г. 4 – Теория Тассиоса-Лефаса-Лулургаса, 1982г. 5 – Теория Хиросавы, 1980г. 6 – Теория ATC-3 (врем. рекоменд. по проект. сейсмост. зданий), 1978г. 7 – Теория Смирнова-Залесова, 1990г. 8 – Рекомендации РСН-13-87, 1990г.

34. Расчет диафрагм при сейсмических циклических воздействиях

36. Расчет кирпичного простенка

38. Расчет цельных сечений

39. Расчет составных сечений

41. Определение параметров упругого основания

42. Расчет одиночной сваи

43. Определение С1 и С2 на основе моделигрунтового массива

45. Определение ветровых нагрузок

46. Определение снеговых нагрузок

47. «Внутреннее освещение» (Проминь) «Нагрузки. Промышленные здания» (Кармэн) «Электра» Автоматизированное выполнение электротехнической части строительного проекта «Нагрузки. Жилые здания» (Кармэн М) «Трубная разводка» (Кадет) «Силовое электроснабжение» (Кадет) «Внутреннее электрооборудование» (Кадет)

48. ЭЛЕКТРА: Внутренне освещение(Проминь) • получение оптимального расположения светильников для достижения нормативной освещенности. • расчет освещенности при заданном расположении светильников • значение освещенности в контрольных точках

49. ЭЛЕКТРА: Нагрузки. Промышленные здания(Кармэн)

50. ЭЛЕКТРА: Нагрузки. Жилые здания(Кармэн М)
